Пристрій для визначення водовіддачі водопровідних мереж

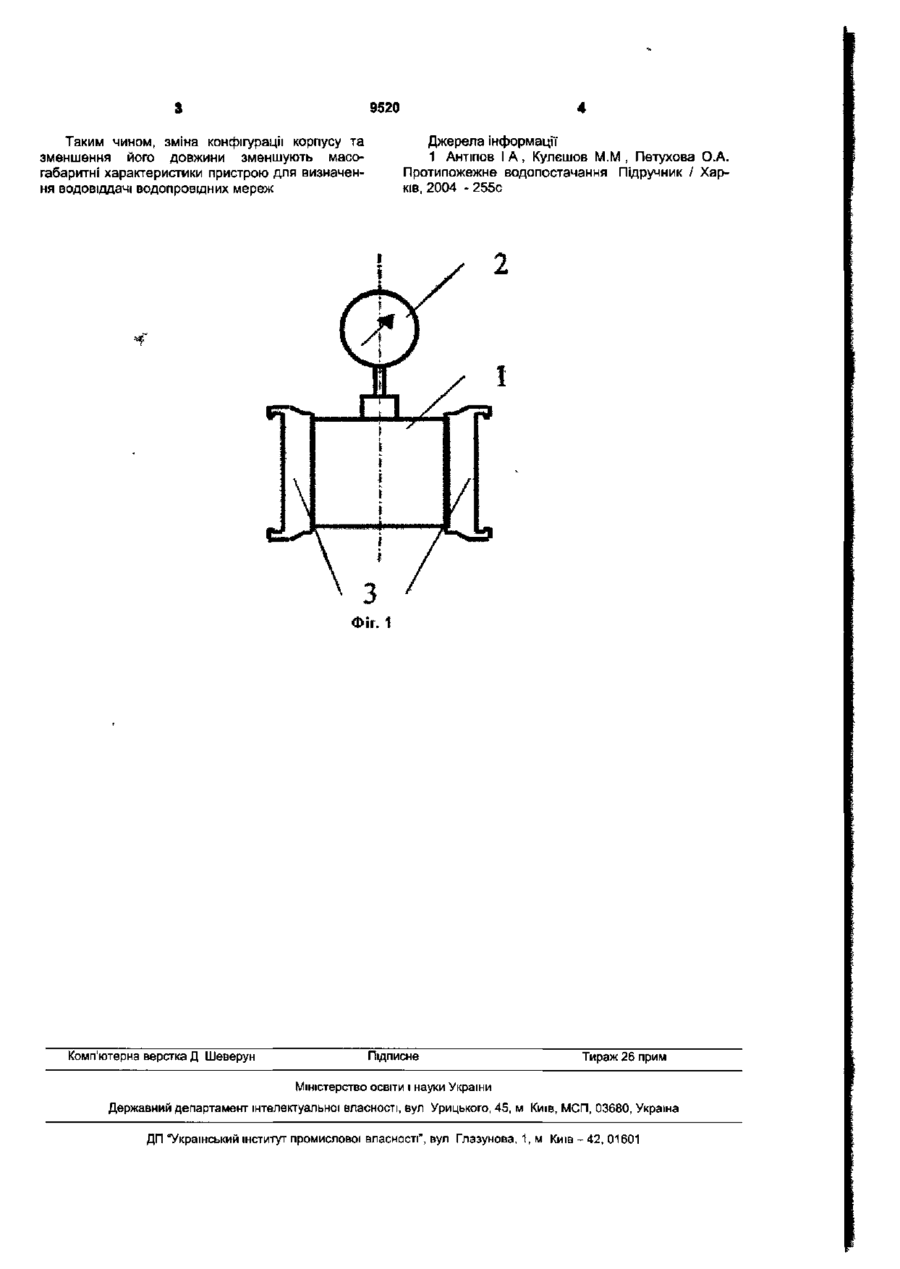

Пристрій для визначення водовіддачі водопровідних мереж, що містить корпус з манометром та з'єднувальними головками типу "Богдан", який відрізняється тим, що корпус виконаний у вигляді прямого кругового циліндра, на боковій поверхні якого встановлений манометр, а в торцях розташовані з'єднувальні головки типу "Богдан". Корисна модель відноситься до пожежної техніки, призначений для проведення випробувань внутрішніх та зовнішніх водопровідних мереж на водовіддачу. Відомими пристроями для проведення випробувань на водовіддачу водопровідних мереж є ствол-водомір та трубка Піто [1, с 202], що містять манометр, встановлений на корпусі та призначений для визначення тиску води, що проходить крізь корпуси цих пристроїв. Недоліками цих пристроїв являються значні габарити, незручність при гасінні пожежі, збереженні та транспортуванні. Найбільш близьким по технічній сутності до пристрою, що пропонується, є ствол-водомір [1, с 199], корпусом якого являється пожежний ствол зі змінними насадками, на якому встановлений манометр. Недоліком ствола-водоміра є достатньо великі масо-габаритні характеристики. Метою корисної моделі є зниження масогабаритних характеристик. Поставлена мета досягається за рахунок зміни конфігурації корпусу пристрою для визначення водовіддачі водопровідних мереж та зменшення його довжини. Пристрій для визначення водовіддачі водопровідних мереж, що містить корпус з манометром та з'єднувальними головками типу "Богдан", відрізняється тим, що корпус виконаний у вигляді прямого кругового циліндру, на боковій поверхні якого встановлений манометр, а в торцях розташовані з'єднувальні головки типу "Богдан". Суттєвість корисної моделі пояснюється кресленням, де на Фіг.1 представлена схема пристрою для визначення водовіддачі водопровідних мереж. Пристрій для визначення водовіддачі водопровідних мереж містить корпус 1 з манометром 2 та з'єднувальними головками типу "Богдан" 3. Корпус 1 виконаний у вигляді прямого кругового циліндру, на боковій поверхні якого встановлений манометр 2, а в торцях розташовані з'єднувальні головки типу "Богдан" 3. Пристрій для визначення водовіддачі водопровідних мереж працює наступним чином При проведенні випробувань на водовіддачу зовнішньої або внутрішньої водопровідної мережі пристрій для визначення водовіддачі водопровідних мереж за допомогою з'єднувальних головок З встановлюється між пожежним рукавом та пожежним стволом. При поданні води на пристрій для визначення водовіддачі водопровідних мереж манометр 2 вимірює ЇЇ тиск, який перераховується у витрати за формулою: 2 Q = -—^2дН,и3/сс (1) де d - діаметр насадка ствола, який приєднується до пристрою, м; g - прискорення вільного падіння, м/с2; Н - показання манометру 2 пристрою, м. В пристрої-прототип і манометр стаціонарно встановлений на пожежному стволі, що збільшує його масо-габаритні характеристики. Перевагами пристрою для визначення водовіддачі водопровідних мереж, що пропонується, є те, що довжина корпусу пристрою для визначення водовіддачі водопровідних мереж приймається достатньою для встановлення на ньому манометру, що значно зменшує його масо-габаритні характеристики. 9520 Таким чином, зміна конфігурації корпусу та зменшення його довжини зменшують масогабаритні характеристики пристрою для визначення водовіддачі водопровідних мереж Джерела інформації 1 Антіпов І А , Кулешов М.М , Петухова О.А. Протипожежне водопостачання Підручник / Харків, 2004 - 255с 2 1 -ТЗ -N±? Комп'ютерна верстка Д Шеверун Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
