Формула / Реферат

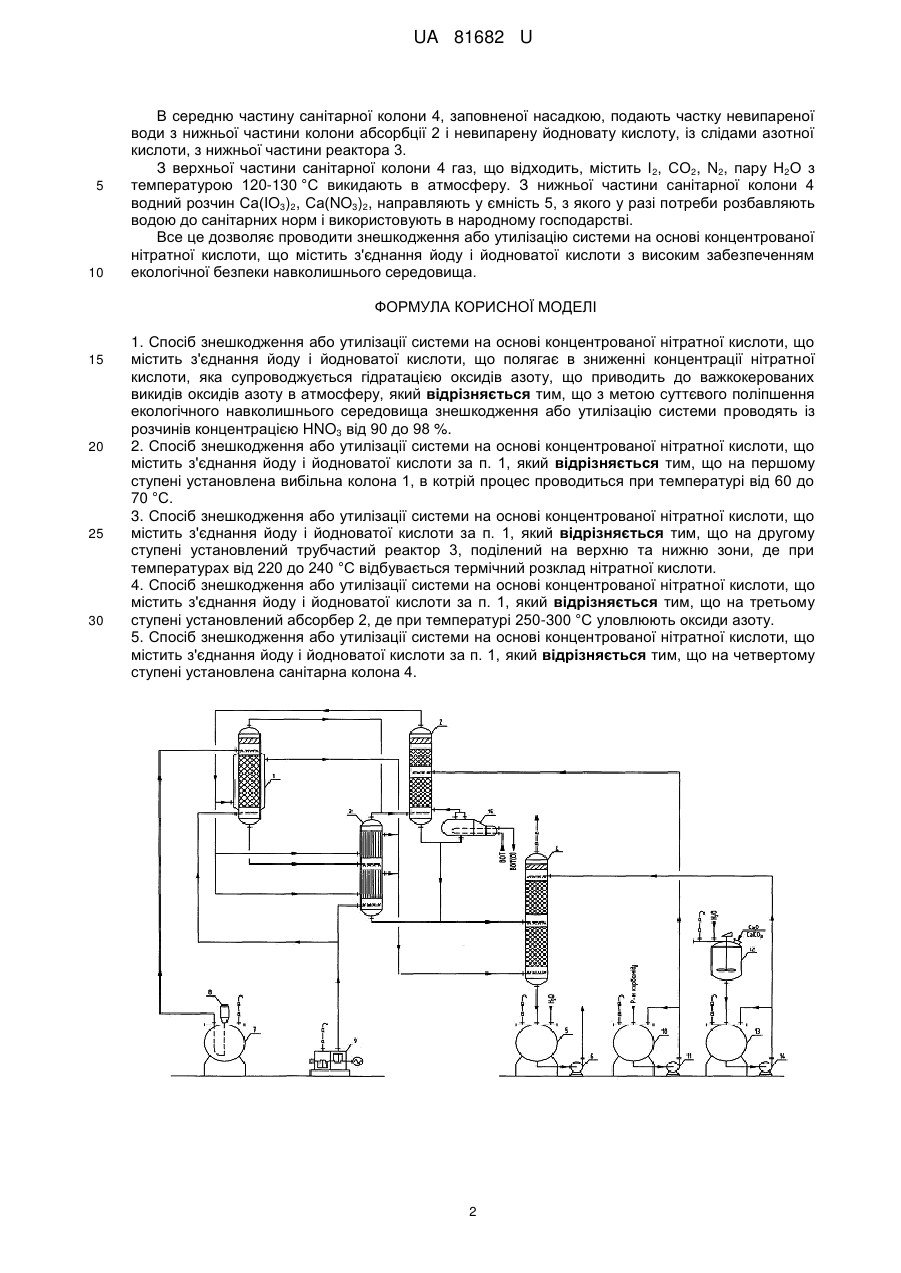

1. Спосіб знешкодження або утилізації системи на основі концентрованої нітратної кислоти, що містить з'єднання йоду і йодноватої кислоти, що полягає в зниженні концентрації нітратної кислоти, яка супроводжується гідратацією оксидів азоту, що приводить до важкокерованих викидів оксидів азоту в атмосферу, який відрізняється тим, що з метою суттєвого поліпшення екологічного навколишнього середовища знешкодження або утилізацію системи проводять із розчинів концентрацією HNO3 від 90 до 98 %.

2. Спосіб знешкодження або утилізації системи на основі концентрованої нітратної кислоти, що містить з'єднання йоду і йодноватої кислоти за п. 1, який відрізняється тим, що на першому ступені установлена вибільна колона 1, в котрій процес проводиться при температурі від 60 до 70 °C.

3. Спосіб знешкодження або утилізації системи на основі концентрованої нітратної кислоти, що містить з'єднання йоду і йодноватої кислоти за п. 1, який відрізняється тим, що на другому ступені установлений трубчастий реактор 3, поділений на верхню та нижню зони, де при температурах від 220 до 240 °C відбувається термічний розклад нітратної кислоти.

4. Спосіб знешкодження або утилізації системи на основі концентрованої нітратної кислоти, що містить з'єднання йоду і йодноватої кислоти за п. 1, який відрізняється тим, що на третьому ступені установлений абсорбер 2, де при температурі 250-300 °C уловлюють оксиди азоту.

5. Спосіб знешкодження або утилізації системи на основі концентрованої нітратної кислоти, що містить з'єднання йоду і йодноватої кислоти за п. 1, який відрізняється тим, що на четвертому ступені установлена санітарна колона 4.

Текст

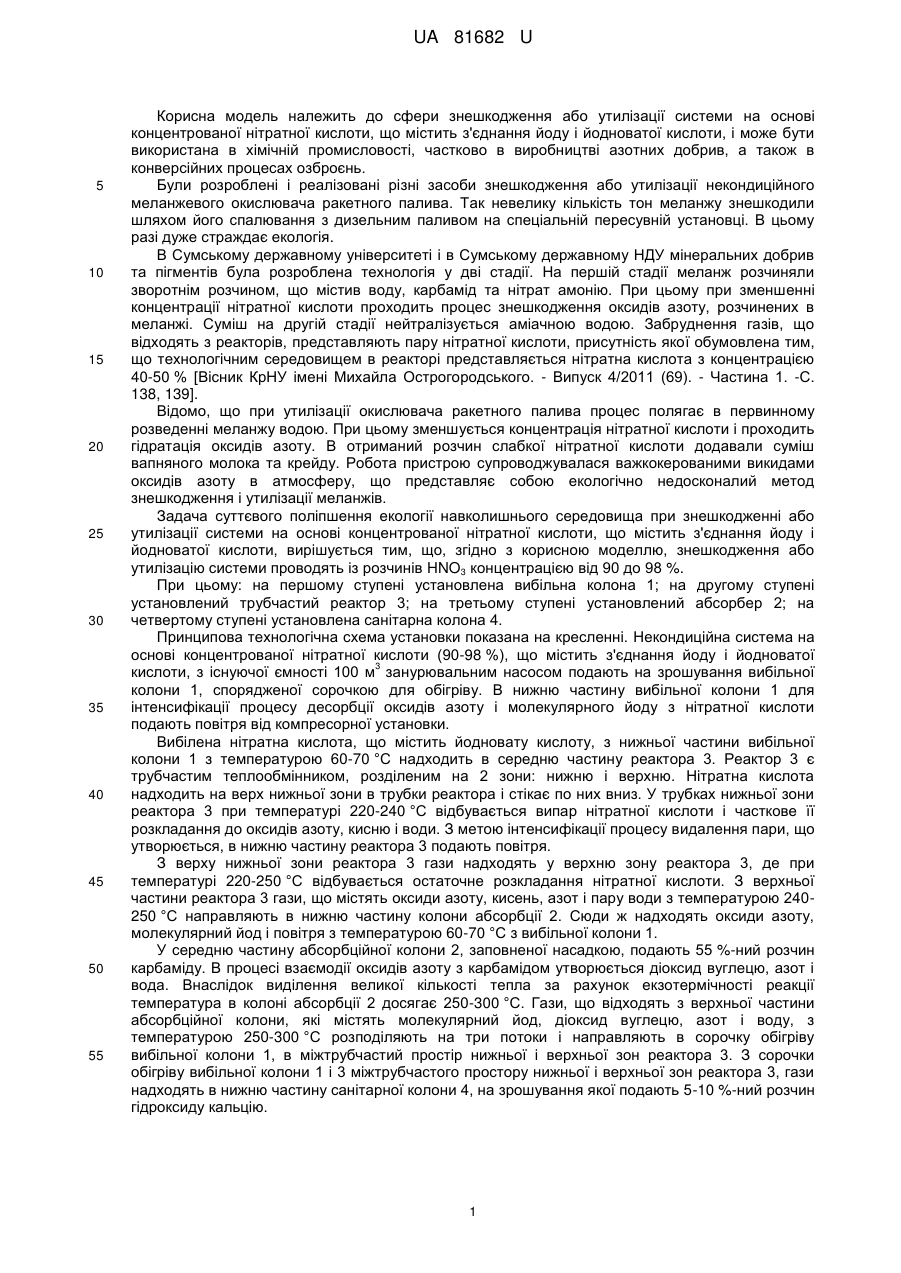

Реферат: Cпосіб знешкодження або утилізації системи на основі концентрованої нітратної кислоти, що містить з'єднання йоду і йодноватої кислоти, полягає в зниженні концентрації нітратної кислоти, яка супроводжується гідратацією оксидів азоту, що приводить до важкокерованих викидів оксидів азоту в атмосферу, крім того з метою суттєвого поліпшення екологічного навколишнього середовища знешкодження або утилізацію системи проводять із розчинів концентрацією HNO3 від 90 до 98 %. UA 81682 U (12) UA 81682 U UA 81682 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сфери знешкодження або утилізації системи на основі концентрованої нітратної кислоти, що містить з'єднання йоду і йодноватої кислоти, і може бути використана в хімічній промисловості, частково в виробництві азотних добрив, а також в конверсійних процесах озброєнь. Були розроблені і реалізовані різні засоби знешкодження або утилізації некондиційного меланжевого окислювача ракетного палива. Так невелику кількість тон меланжу знешкодили шляхом його спалювання з дизельним паливом на спеціальній пересувній установці. В цьому разі дуже страждає екологія. В Сумському державному університеті і в Сумському державному НДУ мінеральних добрив та пігментів була розроблена технологія у дві стадії. На першій стадії меланж розчиняли зворотнім розчином, що містив воду, карбамід та нітрат амонію. При цьому при зменшенні концентрації нітратної кислоти проходить процес знешкодження оксидів азоту, розчинених в меланжі. Суміш на другій стадії нейтралізується аміачною водою. Забруднення газів, що відходять з реакторів, представляють пару нітратної кислоти, присутність якої обумовлена тим, що технологічним середовищем в реакторі представляється нітратна кислота з концентрацією 40-50 % [Вісник КрНУ імені Михайла Острогородського. - Випуск 4/2011 (69). - Частина 1. -С. 138, 139]. Відомо, що при утилізації окислювача ракетного палива процес полягає в первинному розведенні меланжу водою. При цьому зменшується концентрація нітратної кислоти і проходить гідратація оксидів азоту. В отриманий розчин слабкої нітратної кислоти додавали суміш вапняного молока та крейду. Робота пристрою супроводжувалася важкокерованими викидами оксидів азоту в атмосферу, що представляє собою екологічно недосконалий метод знешкодження і утилізації меланжів. Задача суттєвого поліпшення екології навколишнього середовища при знешкодженні або утилізації системи на основі концентрованої нітратної кислоти, що містить з'єднання йоду і йодноватої кислоти, вирішується тим, що, згідно з корисною моделлю, знешкодження або утилізацію системи проводять із розчинів HNO3 концентрацією від 90 до 98 %. При цьому: на першому ступені установлена вибільна колона 1; на другому ступені установлений трубчастий реактор 3; на третьому ступені установлений абсорбер 2; на четвертому ступені установлена санітарна колона 4. Принципова технологічна схема установки показана на кресленні. Некондиційна система на основі концентрованої нітратної кислоти (90-98 %), що містить з'єднання йоду і йодноватої 3 кислоти, з існуючої ємності 100 м занурювальним насосом подають на зрошування вибільної колони 1, спорядженої сорочкою для обігріву. В нижню частину вибільної колони 1 для інтенсифікації процесу десорбції оксидів азоту і молекулярного йоду з нітратної кислоти подають повітря від компресорної установки. Вибілена нітратна кислота, що містить йодновату кислоту, з нижньої частини вибільної колони 1 з температурою 60-70 °C надходить в середню частину реактора 3. Реактор 3 є трубчастим теплообмінником, розділеним на 2 зони: нижню і верхню. Нітратна кислота надходить на верх нижньої зони в трубки реактора і стікає по них вниз. У трубках нижньої зони реактора 3 при температурі 220-240 °C відбувається випар нітратної кислоти і часткове її розкладання до оксидів азоту, кисню і води. З метою інтенсифікації процесу видалення пари, що утворюється, в нижню частину реактора 3 подають повітря. З верху нижньої зони реактора 3 гази надходять у верхню зону реактора 3, де при температурі 220-250 °C відбувається остаточне розкладання нітратної кислоти. З верхньої частини реактора 3 гази, що містять оксиди азоту, кисень, азот і пару води з температурою 240250 °C направляють в нижню частину колони абсорбції 2. Сюди ж надходять оксиди азоту, молекулярний йод і повітря з температурою 60-70 °C з вибільної колони 1. У середню частину абсорбційної колони 2, заповненої насадкою, подають 55 %-ний розчин карбаміду. В процесі взаємодії оксидів азоту з карбамідом утворюється діоксид вуглецю, азот і вода. Внаслідок виділення великої кількості тепла за рахунок екзотермічності реакції температура в колоні абсорбції 2 досягає 250-300 °C. Гази, що відходять з верхньої частини абсорбційної колони, які містять молекулярний йод, діоксид вуглецю, азот і воду, з температурою 250-300 °C розподіляють на три потоки і направляють в сорочку обігріву вибільної колони 1, в міжтрубчастий простір нижньої і верхньої зон реактора 3. З сорочки обігріву вибільної колони 1 і 3 міжтрубчастого простору нижньої і верхньої зон реактора 3, гази надходять в нижню частину санітарної колони 4, на зрошування якої подають 5-10 %-ний розчин гідроксиду кальцію. 1 UA 81682 U 5 10 В середню частину санітарної колони 4, заповненої насадкою, подають частку невипареної води з нижньої частини колони абсорбції 2 і невипарену йодновату кислоту, із слідами азотної кислоти, з нижньої частини реактора 3. З верхньої частини санітарної колони 4 газ, що відходить, містить І 2, СО2, N2, пару Н2О з температурою 120-130 °C викидають в атмосферу. З нижньої частини санітарної колони 4 водний розчин Са(IO3)2, Са(NO3)2, направляють у ємність 5, з якого у разі потреби розбавляють водою до санітарних норм і використовують в народному господарстві. Все це дозволяє проводити знешкодження або утилізацію системи на основі концентрованої нітратної кислоти, що містить з'єднання йоду і йодноватої кислоти з високим забезпеченням екологічної безпеки навколишнього середовища. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 1. Спосіб знешкодження або утилізації системи на основі концентрованої нітратної кислоти, що містить з'єднання йоду і йодноватої кислоти, що полягає в зниженні концентрації нітратної кислоти, яка супроводжується гідратацією оксидів азоту, що приводить до важкокерованих викидів оксидів азоту в атмосферу, який відрізняється тим, що з метою суттєвого поліпшення екологічного навколишнього середовища знешкодження або утилізацію системи проводять із розчинів концентрацією HNO3 від 90 до 98 %. 2. Спосіб знешкодження або утилізації системи на основі концентрованої нітратної кислоти, що містить з'єднання йоду і йодноватої кислоти за п. 1, який відрізняється тим, що на першому ступені установлена вибільна колона 1, в котрій процес проводиться при температурі від 60 до 70 °C. 3. Спосіб знешкодження або утилізації системи на основі концентрованої нітратної кислоти, що містить з'єднання йоду і йодноватої кислоти за п. 1, який відрізняється тим, що на другому ступені установлений трубчастий реактор 3, поділений на верхню та нижню зони, де при температурах від 220 до 240 °C відбувається термічний розклад нітратної кислоти. 4. Спосіб знешкодження або утилізації системи на основі концентрованої нітратної кислоти, що містить з'єднання йоду і йодноватої кислоти за п. 1, який відрізняється тим, що на третьому ступені установлений абсорбер 2, де при температурі 250-300 °C уловлюють оксиди азоту. 5. Спосіб знешкодження або утилізації системи на основі концентрованої нітратної кислоти, що містить з'єднання йоду і йодноватої кислоти за п. 1, який відрізняється тим, що на четвертому ступені установлена санітарна колона 4. 2 UA 81682 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Process for decontamination or utilization of systems based on concentrated nitrate acid, containing iodine or iodized acid

Автори англійською

Ponomariov Volodymyr Oleksandrovych, Hryn Hryhorii Ivanovych, Sozontov Viktor Hnatovych, Koshovets Mykola Volodymyrovych, Nosach Vanadii Oleksiiovych, Lazurko Oleksandr Oleksiiovych, Loboiko Oleksii Yakovych

Назва патенту російською

Способ обезвреживания или утилизации систем на основе концентрированной нитратной кислоты, содержащей йод и йодированную кислоту

Автори російською

Пономарев Владимир Александрович, Грынь Григорий Иванович, Созонтов Виктор Гнатович, Кошовец Николай Владимирович, Носач Ванадий Алексеевич, Лазурко Александр Алексеевич, Лобойко Алексей Яковлевич

МПК / Мітки

МПК: C01B 7/14, C01B 7/13

Мітки: основі, нітратно, містить, йод, концентрованої, кислоти, кислоту, утилізації, знешкодження, систем, спосіб, йодновату
