Поставограф

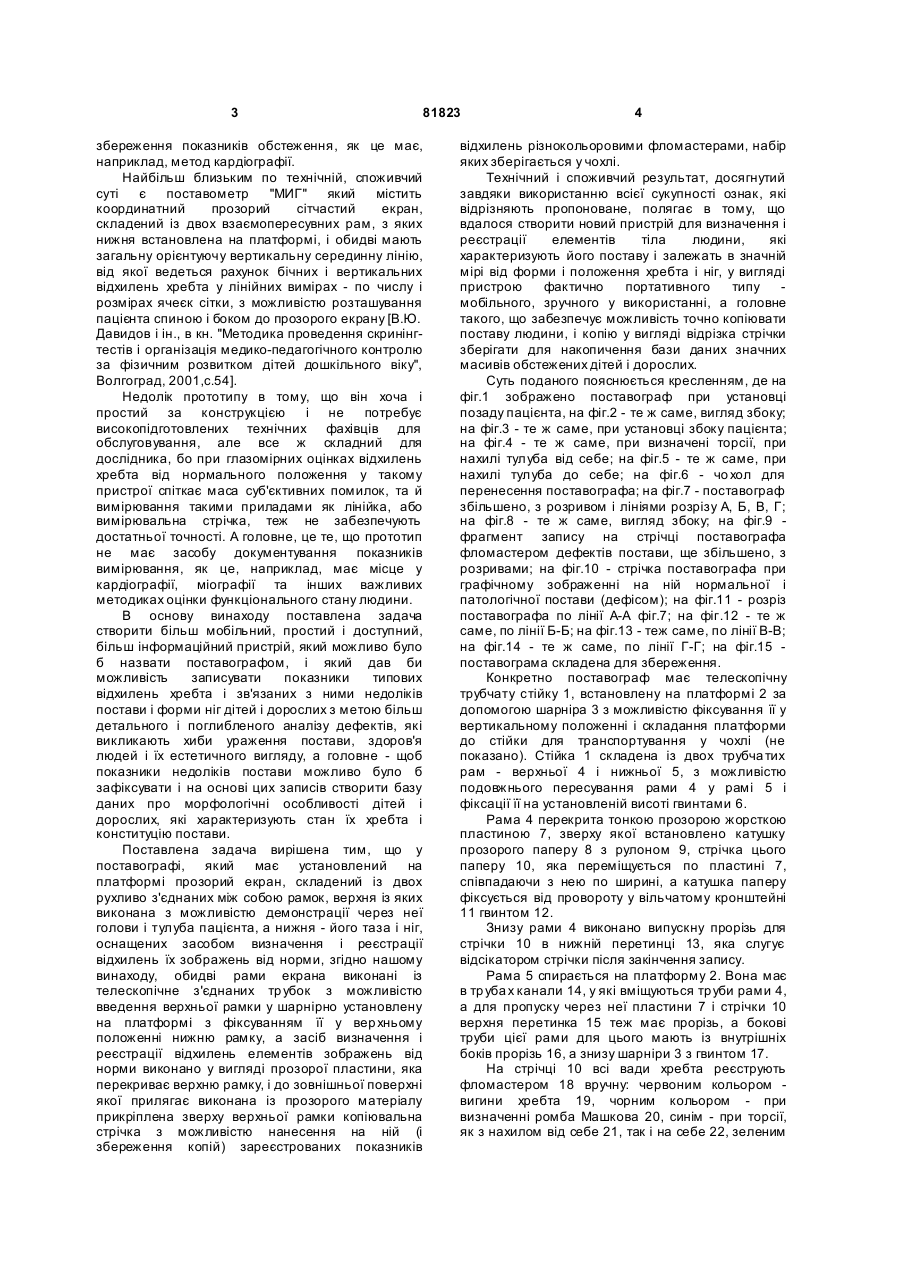

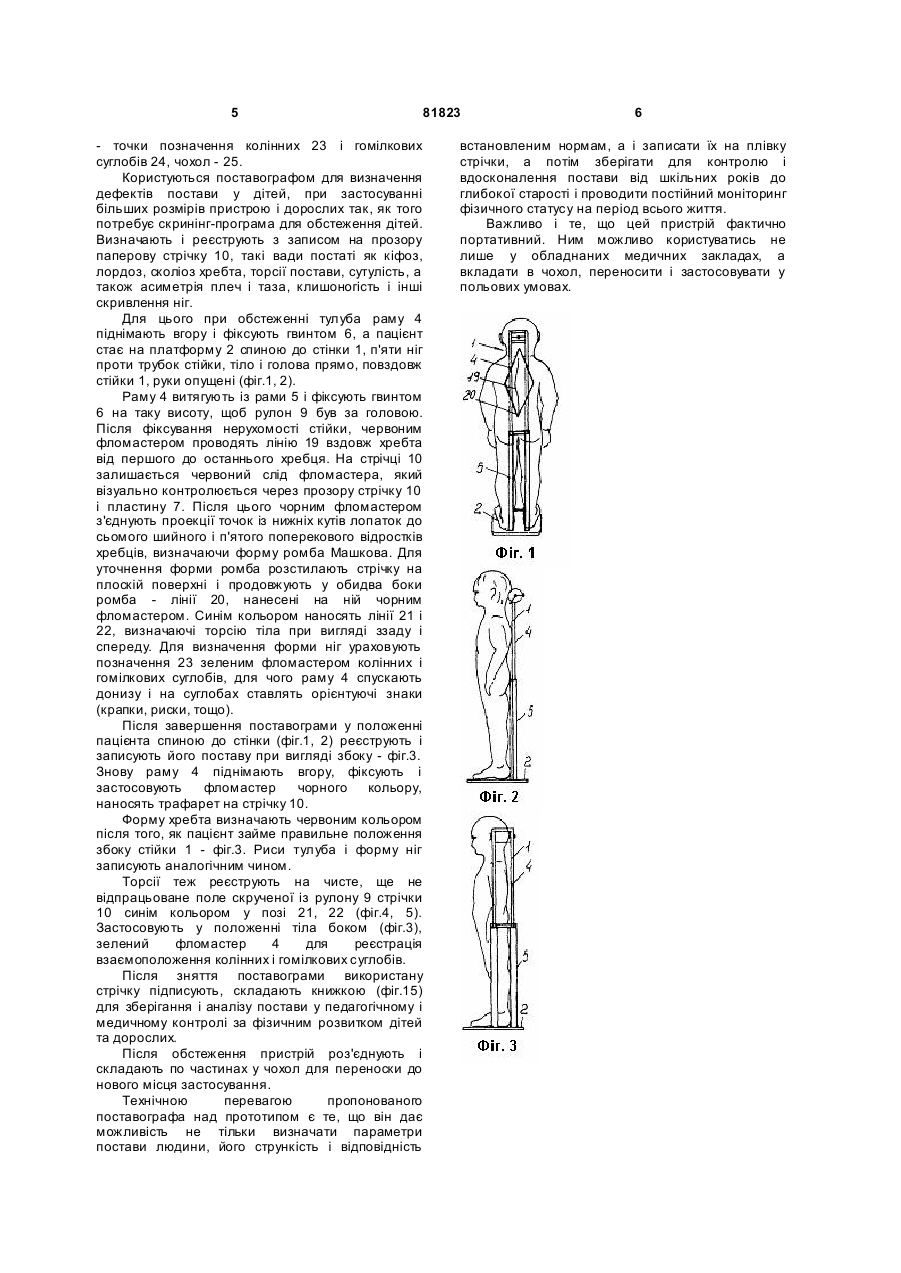

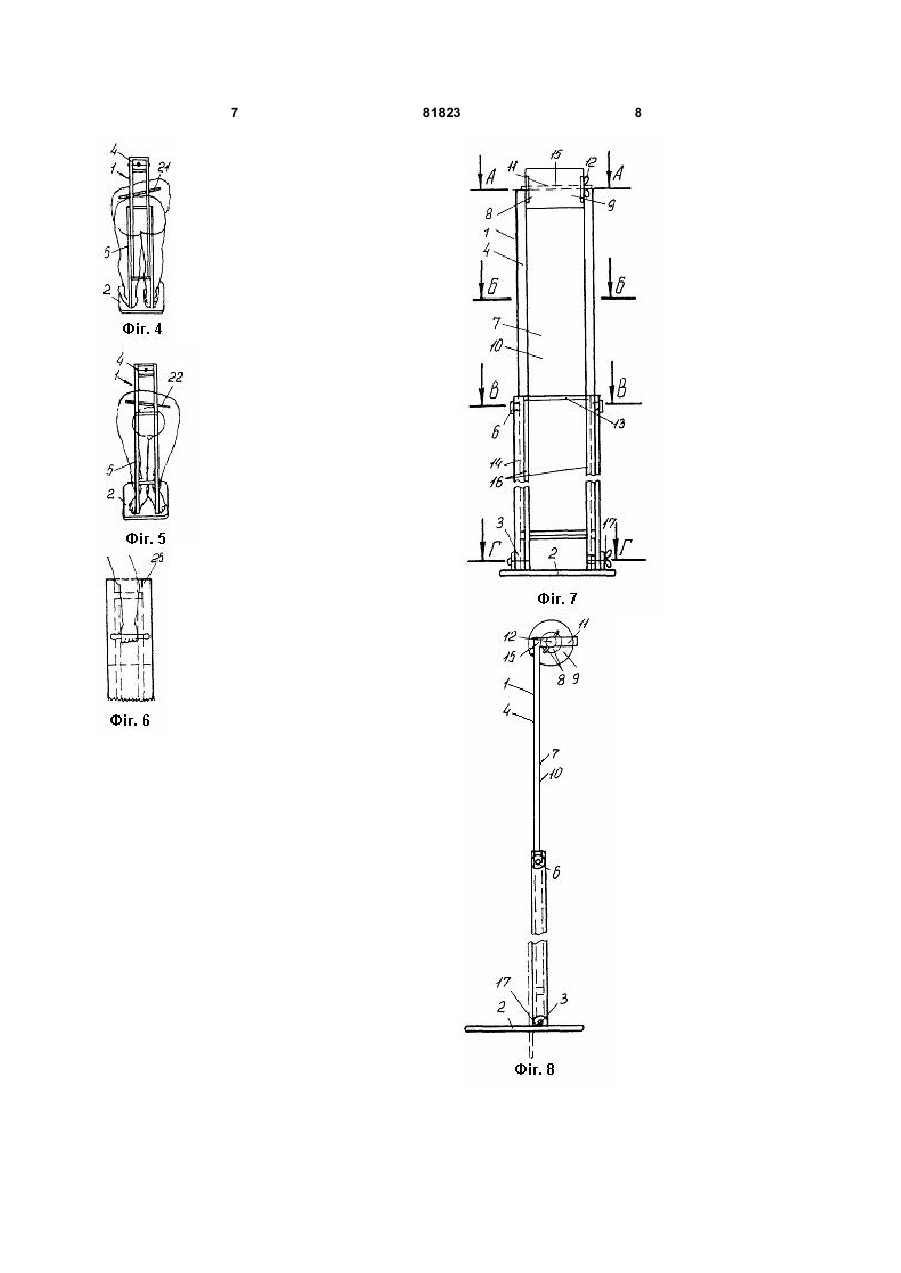

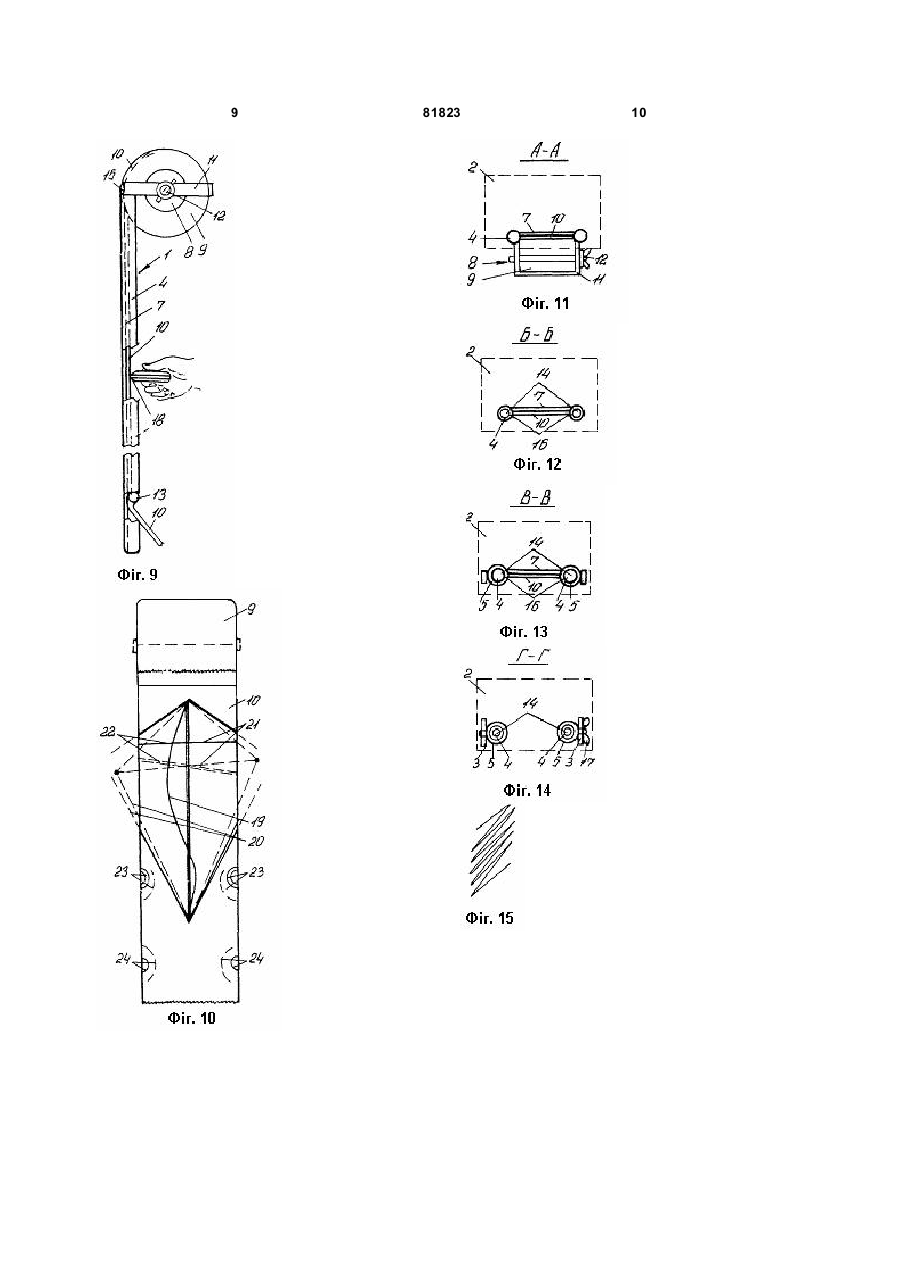

Поставограф, який має встановлений на платформі прозорий екран, складений з двох рухомо з'єднаних між собою рамок, верхня з яких виконана з можливістю демонстрації крізь неї 3 81823 збереження показників обстеження, як це має, наприклад, метод кардіографії. Найбільш близьким по технічній, споживчий суті є поставометр "МИГ" який містить координатний прозорий сітчастий екран, складений із двох взаємопересувних рам, з яких нижня встановлена на платформі, і обидві мають загальну орієнтуючу вертикальну серединну лінію, від якої ведеться рахунок бічних і вертикальних відхилень хребта у лінійних вимірах - по числу і розмірах ячеєк сітки, з можливістю розташування пацієнта спиною і боком до прозорого екрану [В.Ю. Давидов і ін., в кн. "Методика проведення скринінгтестів і організація медико-педагогічного контролю за фізичним розвитком дітей дошкільного віку", Волгоград, 2001,с.54]. Недолік прототипу в тому, що він хоча і простий за конструкцією і не потребує високопідготовлених технічних фахівців для обслуговування, але все ж складний для дослідника, бо при глазомірних оцінках відхилень хребта від нормального положення у такому пристрої спіткає маса суб'єктивних помилок, та й вимірювання такими приладами як лінійка, або вимірювальна стрічка, теж не забезпечують достатньої точності. А головне, це те, що прототип не має засобу документування показників вимірювання, як це, наприклад, має місце у кардіографії, міографії та інших важливих методиках оцінки функціонального стану людини. В основу винаходу поставлена задача створити більш мобільний, простий і доступний, більш інформаційний пристрій, який можливо було б назвати поставографом, і який дав би можливість записувати показники типових відхилень хребта і зв'язаних з ними недоліків постави і форми ніг дітей і дорослих з метою більш детального і поглибленого аналізу дефектів, які викликають хиби ураження постави, здоров'я людей і їх естетичного вигляду, а головне - щоб показники недоліків постави можливо було б зафіксувати і на основі цих записів створити базу даних про морфологічні особливості дітей і дорослих, які характеризують стан їх хребта і конституцію постави. Поставлена задача вирішена тим, що у поставографі, який має установлений на платформі прозорий екран, складений із двох рухливо з'єднаних між собою рамок, верхня із яких виконана з можливістю демонстрації через неї голови і тулуба пацієнта, а нижня - його таза і ніг, оснащених засобом визначення і реєстрації відхилень їх зображень від норми, згідно нашому винаходу, обидві рами екрана виконані із телескопічне з'єднаних тр убок з можливістю введення верхньої рамки у шарнірно установлену на платформі з фіксуванням її у вер хньому положенні нижню рамку, а засіб визначення і реєстрації відхилень елементів зображень від норми виконано у вигляді прозорої пластини, яка перекриває верхню рамку, і до зовнішньої поверхні якої прилягає виконана із прозорого матеріалу прикріплена зверху верхньої рамки копіювальна стрічка з можливістю нанесення на ній (і збереження копій) зареєстрованих показників 4 відхилень різнокольоровими фломастерами, набір яких зберігається у чохлі. Технічний і споживчий результат, досягнутий завдяки використанню всієї сукупності ознак, які відрізняють пропоноване, полягає в тому, що вдалося створити новий пристрій для визначення і реєстрації елементів тіла людини, які характеризують його поставу і залежать в значній мірі від форми і положення хребта і ніг, у вигляді пристрою фактично портативного типу мобільного, зручного у використанні, а головне такого, що забезпечує можливість точно копіювати поставу людини, і копію у вигляді відрізка стрічки зберігати для накопичення бази даних значних масивів обстежених дітей і дорослих. Суть поданого пояснюється кресленням, де на фіг.1 зображено поставограф при установці позаду пацієнта, на фіг.2 - те ж саме, вигляд збоку; на фіг.3 - те ж саме, при установці збоку пацієнта; на фіг.4 - те ж саме, при визначені торсії, при нахилі тулуба від себе; на фіг.5 - те ж саме, при нахилі тулуба до себе; на фіг.6 - чо хол для перенесення поставографа; на фіг.7 - поставограф збільшено, з розривом і лініями розрізу А, Б, В, Г; на фіг.8 - те ж саме, вигляд збоку; на фіг.9 фрагмент запису на стрічці поставографа фломастером дефектів постави, ще збільшено, з розривами; на фіг.10 - стрічка поставографа при графічному зображенні на ній нормальної і патологічної постави (дефісом); на фіг.11 - розріз поставографа по лінії А-А фіг.7; на фіг.12 - те ж саме, по лінії Б-Б; на фіг.13 - теж саме, по лінії В-В; на фіг.14 - те ж саме, по лінії Г-Г; на фіг.15 поставограма складена для збереження. Конкретно поставограф має телескопічну трубчату стійку 1, встановлену на платформі 2 за допомогою шарніра 3 з можливістю фіксування її у вертикальному положенні і складання платформи до стійки для транспортування у чохлі (не показано). Стійка 1 складена із двох трубча тих рам - верхньої 4 і нижньої 5, з можливістю подовжнього пересування рами 4 у рамі 5 і фіксації її на установленій висоті гвинтами 6. Рама 4 перекрита тонкою прозорою жорсткою пластиною 7, зверху якої встановлено катушку прозорого паперу 8 з рулоном 9, стрічка цього паперу 10, яка переміщується по пластині 7, співпадаючи з нею по ширині, а катушка паперу фіксується від провороту у вільчатому кронштейні 11 гвинтом 12. Знизу рами 4 виконано випускну прорізь для стрічки 10 в нижній перетинці 13, яка слугує відсікатором стрічки після закінчення запису. Рама 5 спирається на платформу 2. Вона має в тр уба х канали 14, у які вміщуються труби рами 4, а для пропуску через неї пластини 7 і стрічки 10 верхня перетинка 15 теж має прорізь, а бокові труби цієї рами для цього мають із внутрішніх боків прорізь 16, а знизу шарніри 3 з гвинтом 17. На стрічці 10 всі вади хребта реєструють фломастером 18 вручну: червоним кольором вигини хребта 19, чорним кольором - при визначенні ромба Машкова 20, синім - при торсії, як з нахилом від себе 21, так і на себе 22, зеленим 5 81823 - точки позначення колінних 23 і гомілкових суглобів 24, чохол - 25. Користуються поставографом для визначення дефектів постави у дітей, при застосуванні більших розмірів пристрою і дорослих так, як того потребує скринінг-програма для обстеження дітей. Визначають і реєструють з записом на прозору паперову стрічку 10, такі вади постаті як кіфоз, лордоз, сколіоз хребта, торсії постави, сутулість, а також асиметрія плеч і таза, клишоногість і інші скривлення ніг. Для цього при обстеженні тулуба раму 4 піднімають вгору і фіксують гвинтом 6, а пацієнт стає на платформу 2 спиною до стінки 1, п'яти ніг проти трубок стійки, тіло і голова прямо, повздовж стійки 1, руки опущені (фіг.1, 2). Раму 4 витягують із рами 5 і фіксують гвинтом 6 на таку висоту, щоб рулон 9 був за головою. Після фіксування нерухомості стійки, червоним фломастером проводять лінію 19 вздовж хребта від першого до останнього хребця. На стрічці 10 залишається червоний слід фломастера, який візуально контролюється через прозору стрічку 10 і пластину 7. Після цього чорним фломастером з'єднують проекції точок із нижніх кутів лопаток до сьомого шийного і п'ятого поперекового відростків хребців, визначаючи форму ромба Машкова. Для уточнення форми ромба розстилають стрічку на плоскій поверхні і продовжують у обидва боки ромба - лінії 20, нанесені на ній чорним фломастером. Синім кольором наносять лінії 21 і 22, визначаючі торсію тіла при вигляді ззаду і спереду. Для визначення форми ніг ураховують позначення 23 зеленим фломастером колінних і гомілкових суглобів, для чого раму 4 спускають донизу і на суглобах ставлять орієнтуючі знаки (крапки, риски, тощо). Після завершення поставограми у положенні пацієнта спиною до стінки (фіг.1, 2) реєструють і записують його поставу при вигляді збоку - фіг.3. Знову раму 4 піднімають вгору, фіксують і застосовують фломастер чорного кольору, наносять трафарет на стрічку 10. Форму хребта визначають червоним кольором після того, як пацієнт займе правильне положення збоку стійки 1 - фіг.3. Риси тулуба і форму ніг записують аналогічним чином. Торсії теж реєструють на чисте, ще не відпрацьоване поле скрученої із рулону 9 стрічки 10 синім кольором у позі 21, 22 (фіг.4, 5). Застосовують у положенні тіла боком (фіг.3), зелений фломастер 4 для реєстрація взаємоположення колінних і гомілкових суглобів. Після зняття поставограми використану стрічку підписують, складають книжкою (фіг.15) для зберігання і аналізу постави у педагогічному і медичному контролі за фізичним розвитком дітей та дорослих. Після обстеження пристрій роз'єднують і складають по частинах у чохол для переноски до нового місця застосування. Технічною перевагою пропонованого поставографа над прототипом є те, що він дає можливість не тільки визначати параметри постави людини, його стрункість і відповідність 6 встановленим нормам, а і записати їх на плівку стрічки, а потім зберігати для контролю і вдосконалення постави від шкільних років до глибокої старості і проводити постійний моніторинг фізичного статусу на період всього життя. Важливо і те, що цей пристрій фактично портативний. Ним можливо користуватись не лише у обладнаних медичних закладах, а вкладати в чохол, переносити і застосовувати у польових умовах. 7 81823 8 9 81823 10
