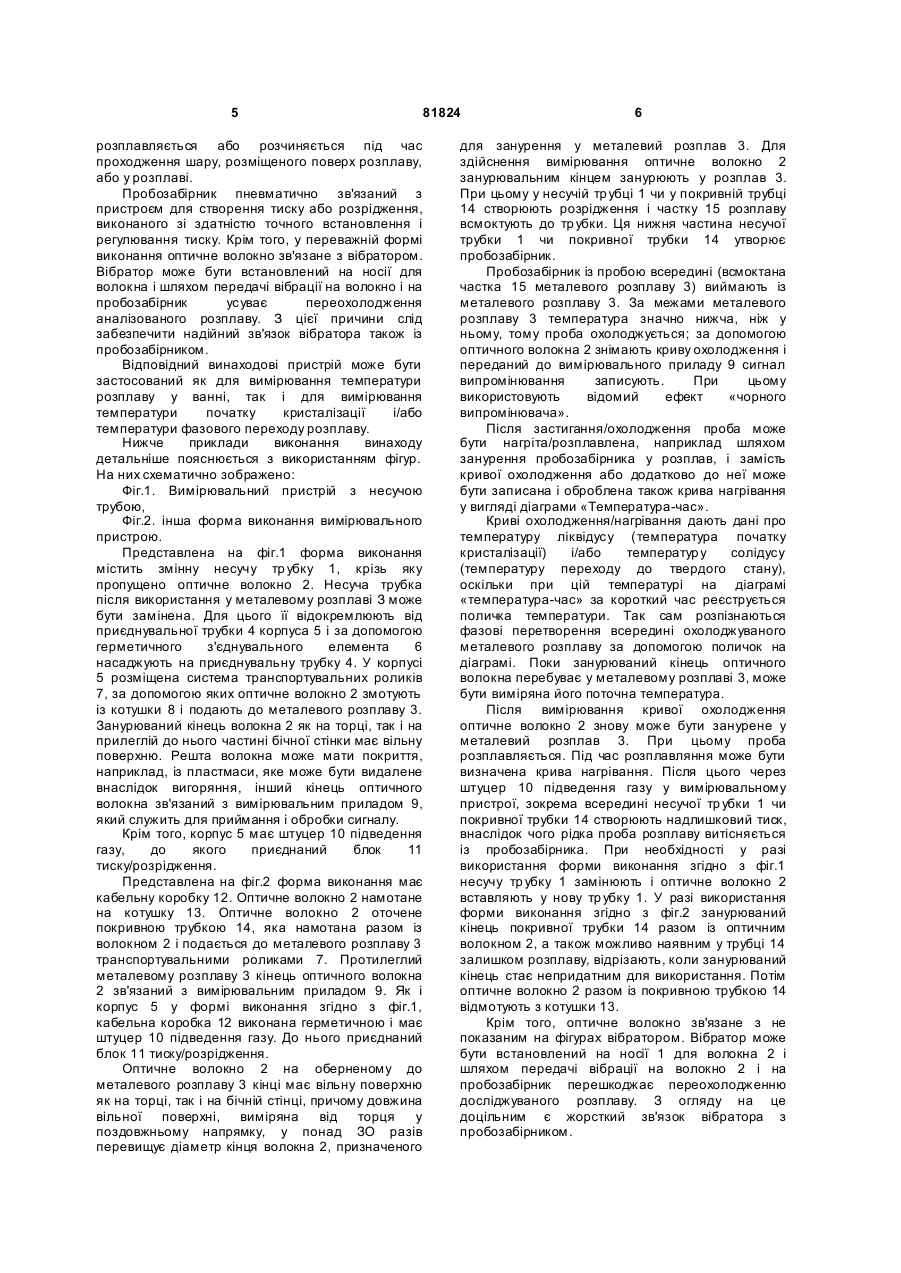

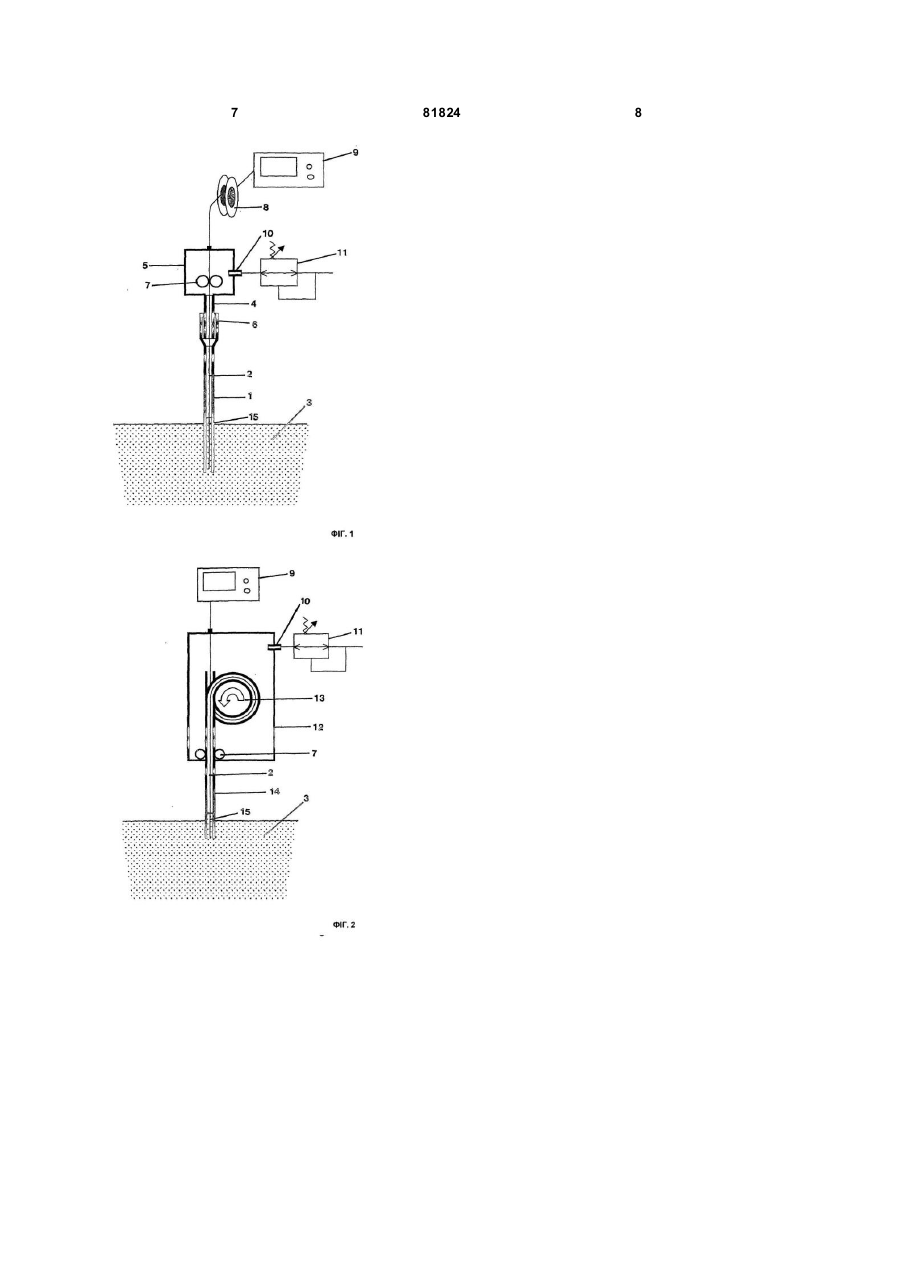

Спосіб і пристрій для вимірювання кривої охолодження розплавів

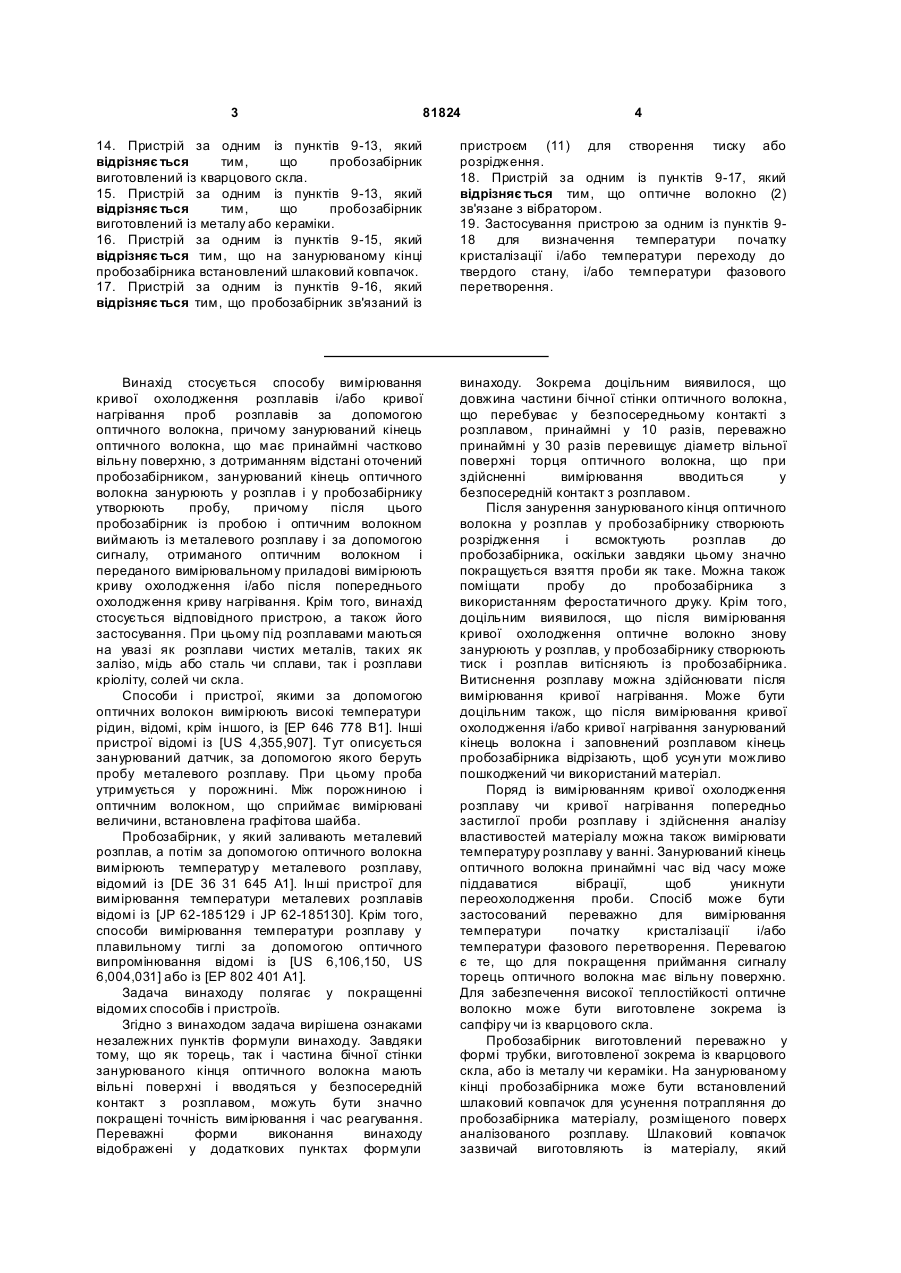

1. Спосіб вимірювання кривої охолодження розплавів і/або кривої нагрівання проб розплавів за допомогою оптичного волокна, причому занурюваний кінець оптичного волокна, що має принаймні частково вільну поверхню, з дотриманням відстані оточений пробозабірником, згідно з яким занурюваний кінець оптичного волокна (2) занурюють у розплав (3) і у пробозабірнику утворюють пробу, причому після цього пробозабірник із пробою і оптичним волокном (2) виймають із металевого розплаву (3) і за допомогою сигналу, отриманого від оптичного волокна (2) і переданого вимірювальному приладові (9), вимірюють криву охолодження і/або після попереднього охолодження криву нагрівання, причому як торцеву поверхню, так і частину бічної поверхні занурюваного кінця оптичного волокна (2) вводять у безпосередній контакт з розплавом (3). 2. Спосіб за п. 1, який відрізняється тим, що довжина частини бічної поверхні оптичного волокна (2), що перебуває у безпосередньому контакті з розплавом (3), принаймні у 10 разів, переважно принаймні у 30 разів, більша від діаметра торцевої поверхні оптичного волокна (2), що перебуває у безпосередньому контакті з розплавом (3). 3. Спосіб за п. 1 або 2, який відрізняється тим, що після занурення занурюваного кінця оптичного волокна (2) у розплав (3) у пробозабірнику створюють розрідження і всмоктують розплав до пробозабірника. 2 (19) 1 3 81824 4 14. Пристрій за одним із пунктів 9-13, який відрізняє ться тим, що пробозабірник виготовлений із кварцового скла. 15. Пристрій за одним із пунктів 9-13, який відрізняє ться тим, що пробозабірник виготовлений із металу або кераміки. 16. Пристрій за одним із пунктів 9-15, який відрізняє ться тим, що на занурюваному кінці пробозабірника встановлений шлаковий ковпачок. 17. Пристрій за одним із пунктів 9-16, який відрізняє ться тим, що пробозабірник зв'язаний із пристроєм (11) для створення тиску або розрідження. 18. Пристрій за одним із пунктів 9-17, який відрізняє ться тим, що оптичне волокно (2) зв'язане з вібратором. 19. Застосування пристрою за одним із пунктів 918 для визначення температури початку кристалізації і/або температури переходу до твердого стану, і/або температури фазового перетворення. Винахід стосується способу вимірювання кривої охолодження розплавів і/або кривої нагрівання проб розплавів за допомогою оптичного волокна, причому занурюваний кінець оптичного волокна, що має принаймні частково вільну поверхню, з дотриманням відстані оточений пробозабірником, занурюваний кінець оптичного волокна занурюють у розплав і у пробозабірнику утворюють пробу, причому після цього пробозабірник із пробою і оптичним волокном виймають із металевого розплаву і за допомогою сигналу, отриманого оптичним волокном і переданого вимірювальному приладові вимірюють криву охолодження і/або після попереднього охолодження криву нагрівання. Крім того, винахід стосується відповідного пристрою, а також його застосування. При цьому під розплавами маються на увазі як розплави чистих металів, таких як залізо, мідь або сталь чи сплави, так і розплави кріоліту, солей чи скла. Способи і пристрої, якими за допомогою оптичних волокон вимірюють високі температури рідин, відомі, крім іншого, із [ЕР 646 778 В1]. Інші пристрої відомі із [US 4,355,907]. Тут описується занурюваний датчик, за допомогою якого беруть пробу металевого розплаву. При цьому проба утримується у порожнині. Між порожниною і оптичним волокном, що сприймає вимірювані величини, встановлена графітова шайба. Пробозабірник, у який заливають металевий розплав, а потім за допомогою оптичного волокна вимірюють температур у металевого розплаву, відомий із [DE 36 31 645 А1]. Ін ші пристрої для вимірювання температури металевих розплавів відомі із [JP 62-185129 і JP 62-185130]. Крім того, способи вимірювання температури розплаву у плавильному тиглі за допомогою оптичного випромінювання відомі із [US 6,106,150, US 6,004,031] або із [ЕР 802 401 А1]. Задача винаходу полягає у покращенні відомих способів і пристроїв. Згідно з винаходом задача вирішена ознаками незалежних пунктів формули винаходу. Завдяки тому, що як торець, так і частина бічної стінки занурюваного кінця оптичного волокна мають вільні поверхні і вводяться у безпосередній контакт з розплавом, можуть бути значно покращені точність вимірювання і час реагування. Переважні форми виконання винаходу відображені у додаткових пунктах формули винаходу. Зокрема доцільним виявилося, що довжина частини бічної стінки оптичного волокна, що перебуває у безпосередньому контакті з розплавом, принаймні у 10 разів, переважно принаймні у 30 разів перевищує діаметр вільної поверхні торця оптичного волокна, що при здійсненні вимірювання вводиться у безпосередній контакт з розплавом. Після занурення занурюваного кінця оптичного волокна у розплав у пробозабірнику створюють розрідження і всмоктують розплав до пробозабірника, оскільки завдяки цьому значно покращується взяття проби як таке. Можна також поміщати пробу до пробозабірника з використанням феростатичного друку. Крім того, доцільним виявилося, що після вимірювання кривої охолодження оптичне волокно знову занурюють у розплав, у пробозабірнику створюють тиск і розплав витісняють із пробозабірника. Витиснення розплаву можна здійснювати після вимірювання кривої нагрівання. Може бути доцільним також, що після вимірювання кривої охолодження і/або кривої нагрівання занурюваний кінець волокна і заповнений розплавом кінець пробозабірника відрізають, щоб усун ути можливо пошкоджений чи використаний матеріал. Поряд із вимірюванням кривої охолодження розплаву чи кривої нагрівання попередньо застиглої проби розплаву і здійснення аналізу властивостей матеріалу можна також вимірювати температуру розплаву у ванні. Занурюваний кінець оптичного волокна принаймні час від часу може піддаватися вібрації, щоб уникнути переохолодження проби. Спосіб може бути застосований переважно для вимірювання температури початку кристалізації і/або температури фазового перетворення. Перевагою є те, що для покращення приймання сигналу торець оптичного волокна має вільну поверхню. Для забезпечення високої теплостійкості оптичне волокно може бути виготовлене зокрема із сапфіру чи із кварцового скла. Пробозабірник виготовлений переважно у формі трубки, виготовленої зокрема із кварцового скла, або із металу чи кераміки. На занурюваному кінці пробозабірника може бути встановлений шлаковий ковпачок для усунення потрапляння до пробозабірника матеріалу, розміщеного поверх аналізованого розплаву. Шлаковий ковпачок зазвичай виготовляють із матеріалу, який 5 81824 розплавляється або розчиняється під час проходження шару, розміщеного поверх розплаву, або у розплаві. Пробозабірник пневматично зв'язаний з пристроєм для створення тиску або розрідження, виконаного зі здатністю точного встановлення і регулювання тиску. Крім того, у переважній формі виконання оптичне волокно зв'язане з вібратором. Вібратор може бути встановлений на носії для волокна і шляхом передачі вібрації на волокно і на пробозабірник усуває переохолодження аналізованого розплаву. З цієї причини слід забезпечити надійний зв'язок вібратора також із пробозабірником. Відповідний винаходові пристрій може бути застосований як для вимірювання температури розплаву у ванні, так і для вимірювання температури початку кристалізації і/або температури фазового переходу розплаву. Нижче приклади виконання винаходу детальніше пояснюється з використанням фігур. На них схематично зображено: Фіг.1. Вимірювальний пристрій з несучою трубою, Фіг.2. інша форма виконання вимірювального пристрою. Представлена на фіг.1 форма виконання містить змінну несучу тр убку 1, крізь яку пропущено оптичне волокно 2. Несуча трубка після використання у металевому розплаві З може бути замінена. Для цього її відокремлюють від приєднувальної трубки 4 корпуса 5 і за допомогою герметичного з'єднувального елемента 6 насаджують на приєднувальну трубку 4. У корпусі 5 розміщена система транспортувальних роликів 7, за допомогою яких оптичне волокно 2 змотують із котушки 8 і подають до металевого розплаву 3. Занурюваний кінець волокна 2 як на торці, так і на прилеглій до нього частині бічної стінки має вільну поверхню. Решта волокна може мати покриття, наприклад, із пластмаси, яке може бути видалене внаслідок вигоряння, інший кінець оптичного волокна зв'язаний з вимірювальним приладом 9, який служить для приймання і обробки сигналу. Крім того, корпус 5 має штуцер 10 підведення газу, до якого приєднаний блок 11 тиску/розрідження. Представлена на фіг.2 форма виконання має кабельну коробку 12. Оптичне волокно 2 намотане на котушку 13. Оптичне волокно 2 оточене покривною трубкою 14, яка намотана разом із волокном 2 і подається до металевого розплаву 3 транспортувальними роликами 7. Протилеглий металевому розплаву 3 кінець оптичного волокна 2 зв'язаний з вимірювальним приладом 9. Як і корпус 5 у формі виконання згідно з фіг.1, кабельна коробка 12 виконана герметичною і має штуцер 10 підведення газу. До нього приєднаний блок 11 тиску/розрідження. Оптичне волокно 2 на оберненому до металевого розплаву 3 кінці має вільну поверхню як на торці, так і на бічній стінці, причому довжина вільної поверхні, виміряна від торця у поздовжньому напрямку, у понад ЗО разів перевищує діаметр кінця волокна 2, призначеного 6 для занурення у металевий розплав 3. Для здійснення вимірювання оптичне волокно 2 занурювальним кінцем занурюють у розплав 3. При цьому у несучій тр убці 1 чи у покривній трубці 14 створюють розрідження і частку 15 розплаву всмоктують до тр убки. Ця нижня частина несучої трубки 1 чи покривної трубки 14 утворює пробозабірник. Пробозабірник із пробою всередині (всмоктана частка 15 металевого розплаву 3) виймають із металевого розплаву 3. За межами металевого розплаву 3 температура значно нижча, ніж у ньому, тому проба охолоджується; за допомогою оптичного волокна 2 знімають криву охолодження і переданий до вимірювального приладу 9 сигнал випромінювання записують. При цьому використовують відомий ефект «чорного випромінювача». Після застигання/охолодження проба може бути нагріта/розплавлена, наприклад шляхом занурення пробозабірника у розплав, і замість кривої охолодження або додатково до неї може бути записана і оброблена також крива нагрівання у вигляді діаграми «Температура-час». Криві охолодження/нагрівання дають дані про температуру ліквідусу (температура початку кристалізації) і/або температур у солідусу (температуру переходу до твердого стану), оскільки при цій температурі на діаграмі «температура-час» за короткий час реєструється поличка температури. Так сам розпізнаються фазові перетворення всередині охолоджуваного металевого розплаву за допомогою поличок на діаграмі. Поки занурюваний кінець оптичного волокна перебуває у металевому розплаві 3, може бути виміряна його поточна температура. Після вимірювання кривої охолодження оптичне волокно 2 знову може бути занурене у металевий розплав 3. При цьому проба розплавляється. Під час розплавляння може бути визначена крива нагрівання. Після цього через штуцер 10 підведення газу у вимірювальному пристрої, зокрема всередині несучої тр убки 1 чи покривної трубки 14 створюють надлишковий тиск, внаслідок чого рідка проба розплаву витісняється із пробозабірника. При необхідності у разі використання форми виконання згідно з фіг.1 несучу тр убку 1 замінюють і оптичне волокно 2 вставляють у нову тр убку 1. У разі використання форми виконання згідно з фіг.2 занурюваний кінець покривної трубки 14 разом із оптичним волокном 2, а також можливо наявним у трубці 14 залишком розплаву, відрізають, коли занурюваний кінець стає непридатним для використання. Потім оптичне волокно 2 разом із покривною трубкою 14 відмотують з котушки 13. Крім того, оптичне волокно зв'язане з не показаним на фігурах вібратором. Вібратор може бути встановлений на носії 1 для волокна 2 і шляхом передачі вібрації на волокно 2 і на пробозабірник перешкоджає переохолодженню досліджуваного розплаву. З огляду на це доцільним є жорсткий зв'язок вібратора з пробозабірником. 7 81824 8
