Твердосплавна кругла пилка для верстатів ортопиляння

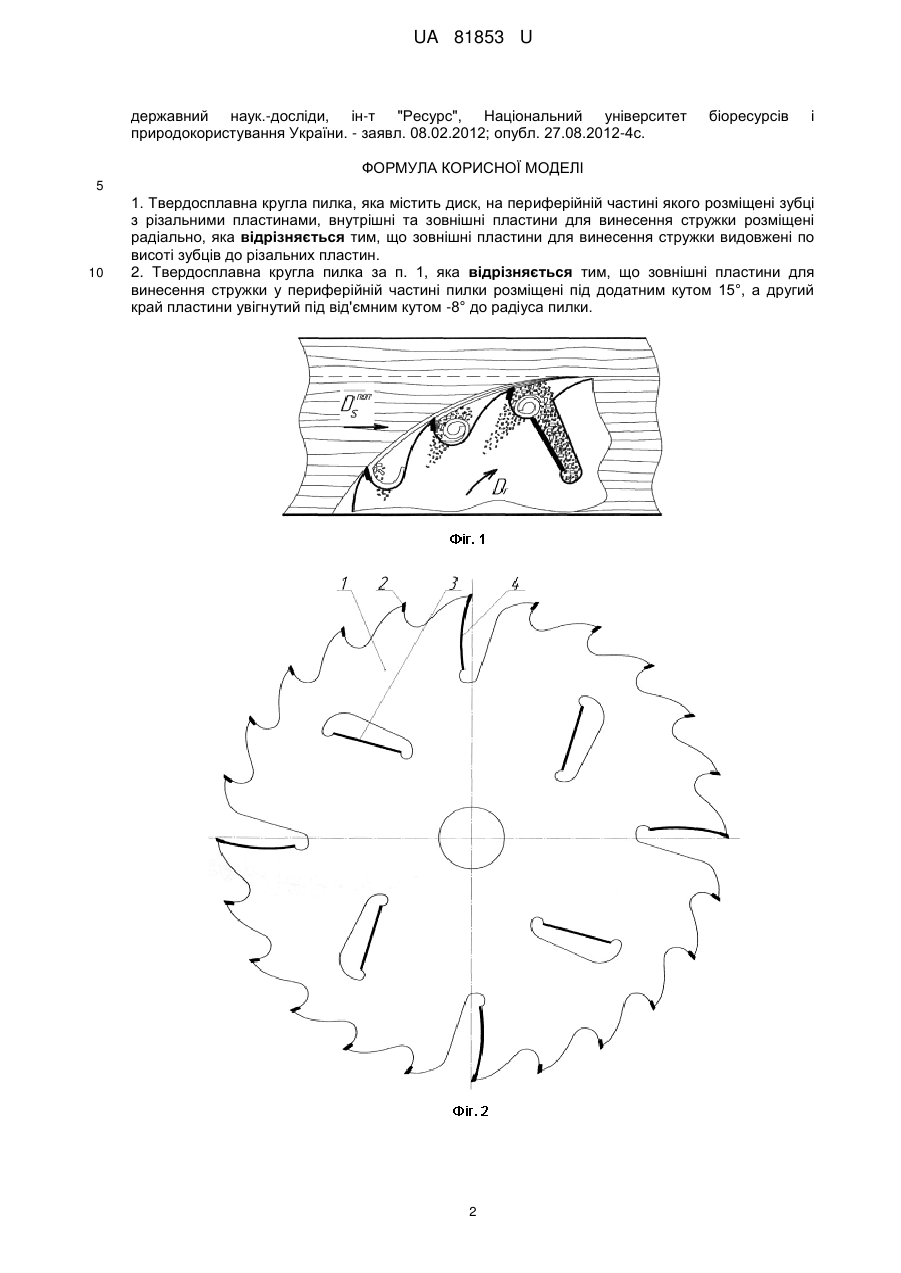

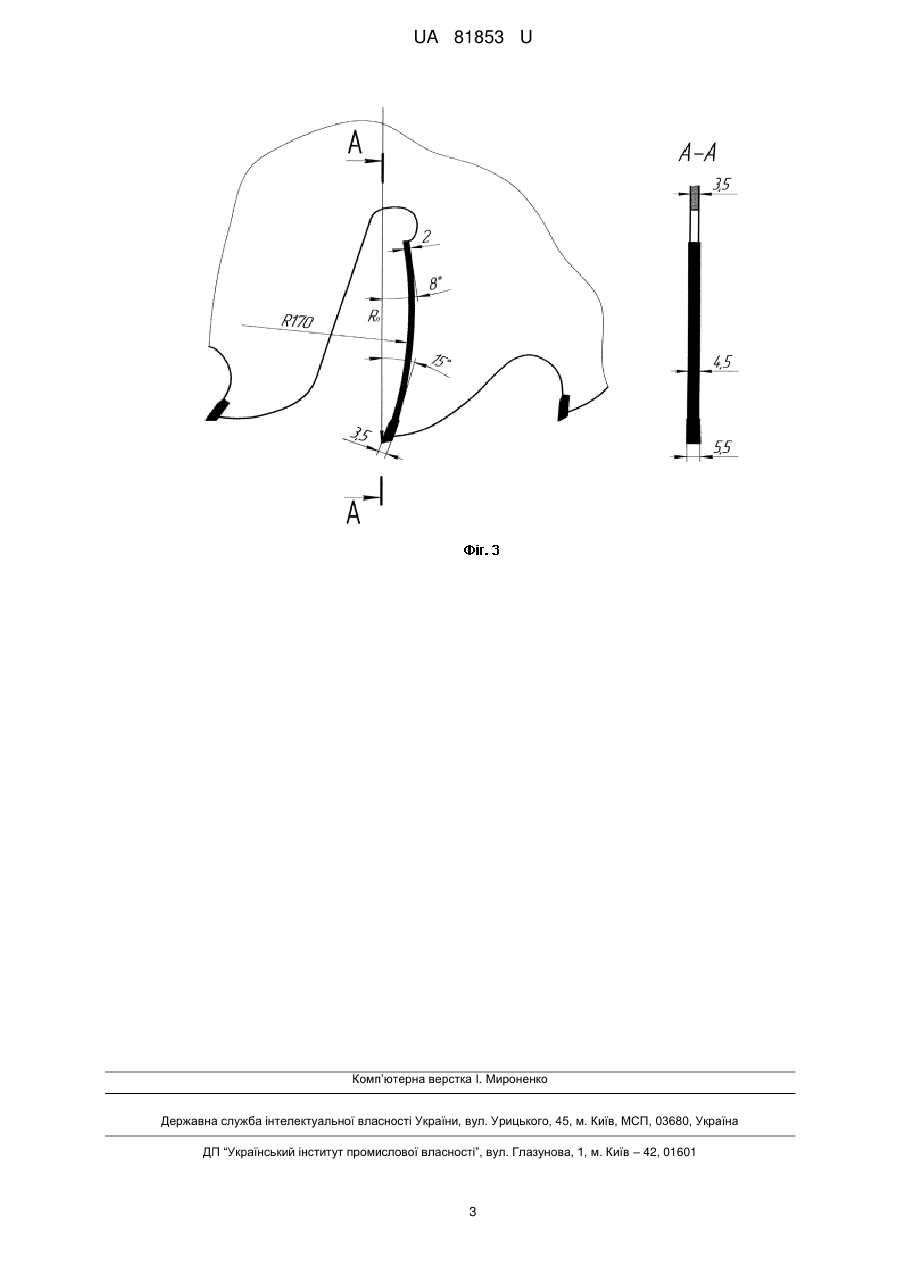

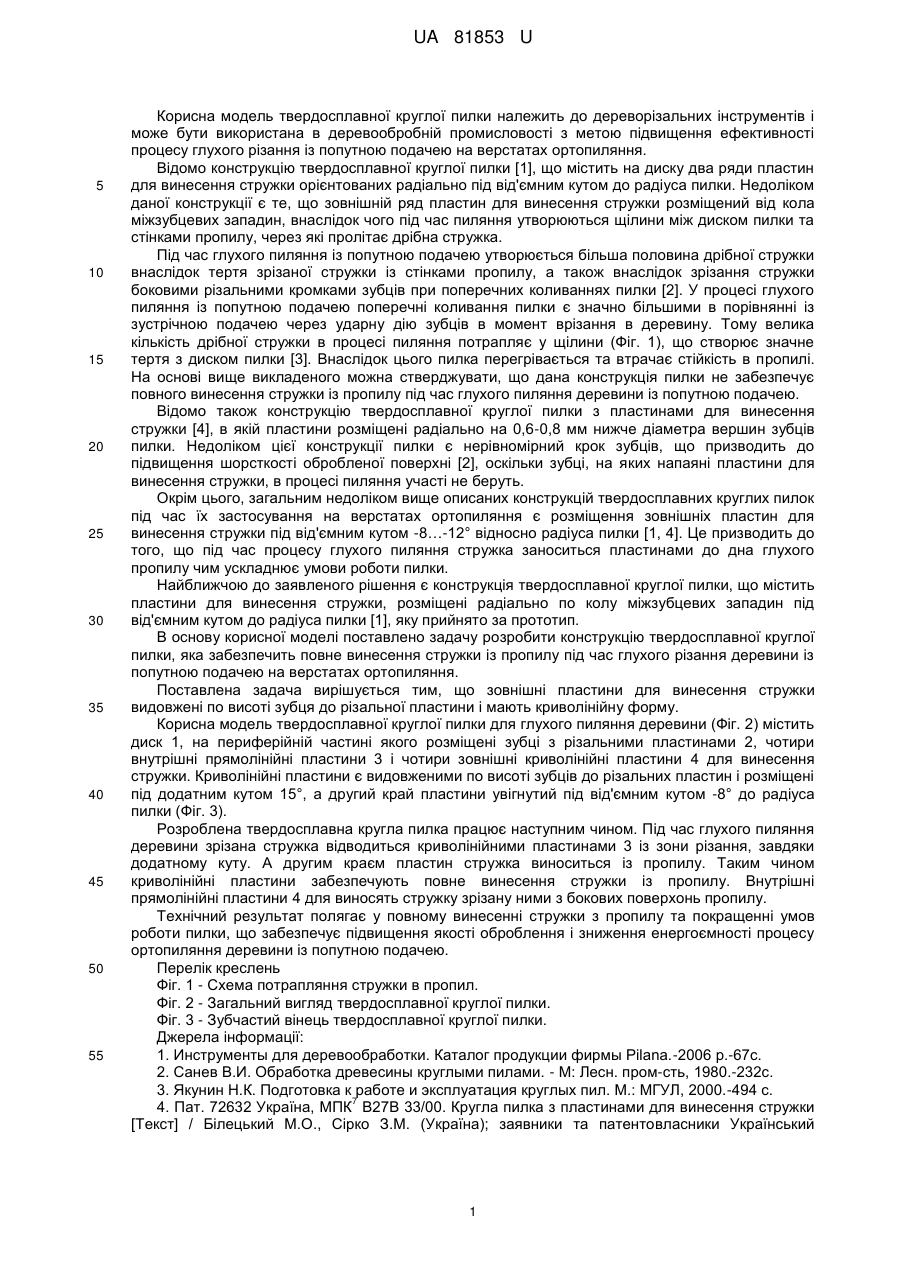

Реферат: Твердосплавна кругла пилка містить диск, на периферійній частині якого розміщені зубці з різальними пластинами, внутрішні та зовнішні пластини для винесення стружки розміщені радіально. Зовнішні пластини для винесення стружки видовжені по висоті зубців до різальних пластин. Зовнішні пластини для винесення стружки у периферійній частині пилки розміщені під додатним кутом 15°, а другий край пластини увігнутий під від'ємним кутом -8° до радіуса пилки. UA 81853 U (54) ТВЕРДОСПЛАВНА КРУГЛА ПИЛКА ДЛЯ ВЕРСТАТІВ ОРТОПИЛЯННЯ UA 81853 U UA 81853 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель твердосплавної круглої пилки належить до дереворізальних інструментів і може бути використана в деревообробній промисловості з метою підвищення ефективності процесу глухого різання із попутною подачею на верстатах ортопиляння. Відомо конструкцію твердосплавної круглої пилки [1], що містить на диску два ряди пластин для винесення стружки орієнтованих радіально під від'ємним кутом до радіуса пилки. Недоліком даної конструкції є те, що зовнішній ряд пластин для винесення стружки розміщений від кола міжзубцевих западин, внаслідок чого під час пиляння утворюються щілини між диском пилки та стінками пропилу, через які пролітає дрібна стружка. Під час глухого пиляння із попутною подачею утворюється більша половина дрібної стружки внаслідок тертя зрізаної стружки із стінками пропилу, а також внаслідок зрізання стружки боковими різальними кромками зубців при поперечних коливаннях пилки [2]. У процесі глухого пиляння із попутною подачею поперечні коливання пилки є значно більшими в порівнянні із зустрічною подачею через ударну дію зубців в момент врізання в деревину. Тому велика кількість дрібної стружки в процесі пиляння потрапляє у щілини (Фіг. 1), що створює значне тертя з диском пилки [3]. Внаслідок цього пилка перегрівається та втрачає стійкість в пропилі. На основі вище викладеного можна стверджувати, що дана конструкція пилки не забезпечує повного винесення стружки із пропилу під час глухого пиляння деревини із попутною подачею. Відомо також конструкцію твердосплавної круглої пилки з пластинами для винесення стружки [4], в якій пластини розміщені радіально на 0,6-0,8 мм нижче діаметра вершин зубців пилки. Недоліком цієї конструкції пилки є нерівномірний крок зубців, що призводить до підвищення шорсткості обробленої поверхні [2], оскільки зубці, на яких напаяні пластини для винесення стружки, в процесі пиляння участі не беруть. Окрім цього, загальним недоліком вище описаних конструкцій твердосплавних круглих пилок під час їх застосування на верстатах ортопиляння є розміщення зовнішніх пластин для винесення стружки під від'ємним кутом -8…-12° відносно радіуса пилки [1, 4]. Це призводить до того, що під час процесу глухого пиляння стружка заноситься пластинами до дна глухого пропилу чим ускладнює умови роботи пилки. Найближчою до заявленого рішення є конструкція твердосплавної круглої пилки, що містить пластини для винесення стружки, розміщені радіально по колу міжзубцевих западин під від'ємним кутом до радіуса пилки [1], яку прийнято за прототип. В основу корисної моделі поставлено задачу розробити конструкцію твердосплавної круглої пилки, яка забезпечить повне винесення стружки із пропилу під час глухого різання деревини із попутною подачею на верстатах ортопиляння. Поставлена задача вирішується тим, що зовнішні пластини для винесення стружки видовжені по висоті зубця до різальної пластини і мають криволінійну форму. Корисна модель твердосплавної круглої пилки для глухого пиляння деревини (Фіг. 2) містить диск 1, на периферійній частині якого розміщені зубці з різальними пластинами 2, чотири внутрішні прямолінійні пластини 3 і чотири зовнішні криволінійні пластини 4 для винесення стружки. Криволінійні пластини є видовженими по висоті зубців до різальних пластин і розміщені під додатним кутом 15°, а другий край пластини увігнутий під від'ємним кутом -8° до радіуса пилки (Фіг. 3). Розроблена твердосплавна кругла пилка працює наступним чином. Під час глухого пиляння деревини зрізана стружка відводиться криволінійними пластинами 3 із зони різання, завдяки додатному куту. А другим краєм пластин стружка виноситься із пропилу. Таким чином криволінійні пластини забезпечують повне винесення стружки із пропилу. Внутрішні прямолінійні пластини 4 для виносять стружку зрізану ними з бокових поверхонь пропилу. Технічний результат полягає у повному винесенні стружки з пропилу та покращенні умов роботи пилки, що забезпечує підвищення якості оброблення і зниження енергоємності процесу ортопиляння деревини із попутною подачею. Перелік креслень Фіг. 1 - Схема потрапляння стружки в пропил. Фіг. 2 - Загальний вигляд твердосплавної круглої пилки. Фіг. 3 - Зубчастий вінець твердосплавної круглої пилки. Джерела інформації: 1. Инструменты для деревообработки. Каталог продукции фирмы Pilana.-2006 р.-67с. 2. Санев В.И. Обработка древесины круглыми пилами. - М: Лесн. пром-сть, 1980.-232с. 3. Якунин Н.К. Подготовка к работе и эксплуатация круглых пил. М.: МГУЛ, 2000.-494 с. 7 4. Пат. 72632 Україна, МПК В27В 33/00. Кругла пилка з пластинами для винесення стружки [Текст] / Білецький М.О., Сірко З.М. (Україна); заявники та патентовласники Український 1 UA 81853 U державний наук.-досліди, ін-т "Ресурс", Національний університет природокористування України. - заявл. 08.02.2012; опубл. 27.08.2012-4с. біоресурсів і ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Твердосплавна кругла пилка, яка містить диск, на периферійній частині якого розміщені зубці з різальними пластинами, внутрішні та зовнішні пластини для винесення стружки розміщені радіально, яка відрізняється тим, що зовнішні пластини для винесення стружки видовжені по висоті зубців до різальних пластин. 2. Твердосплавна кругла пилка за п. 1, яка відрізняється тим, що зовнішні пластини для винесення стружки у периферійній частині пилки розміщені під додатним кутом 15°, а другий край пластини увігнутий під від'ємним кутом -8° до радіуса пилки. 2 UA 81853 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
