Пристрій для визначення механічних напружень у феромагнітних конструкціях

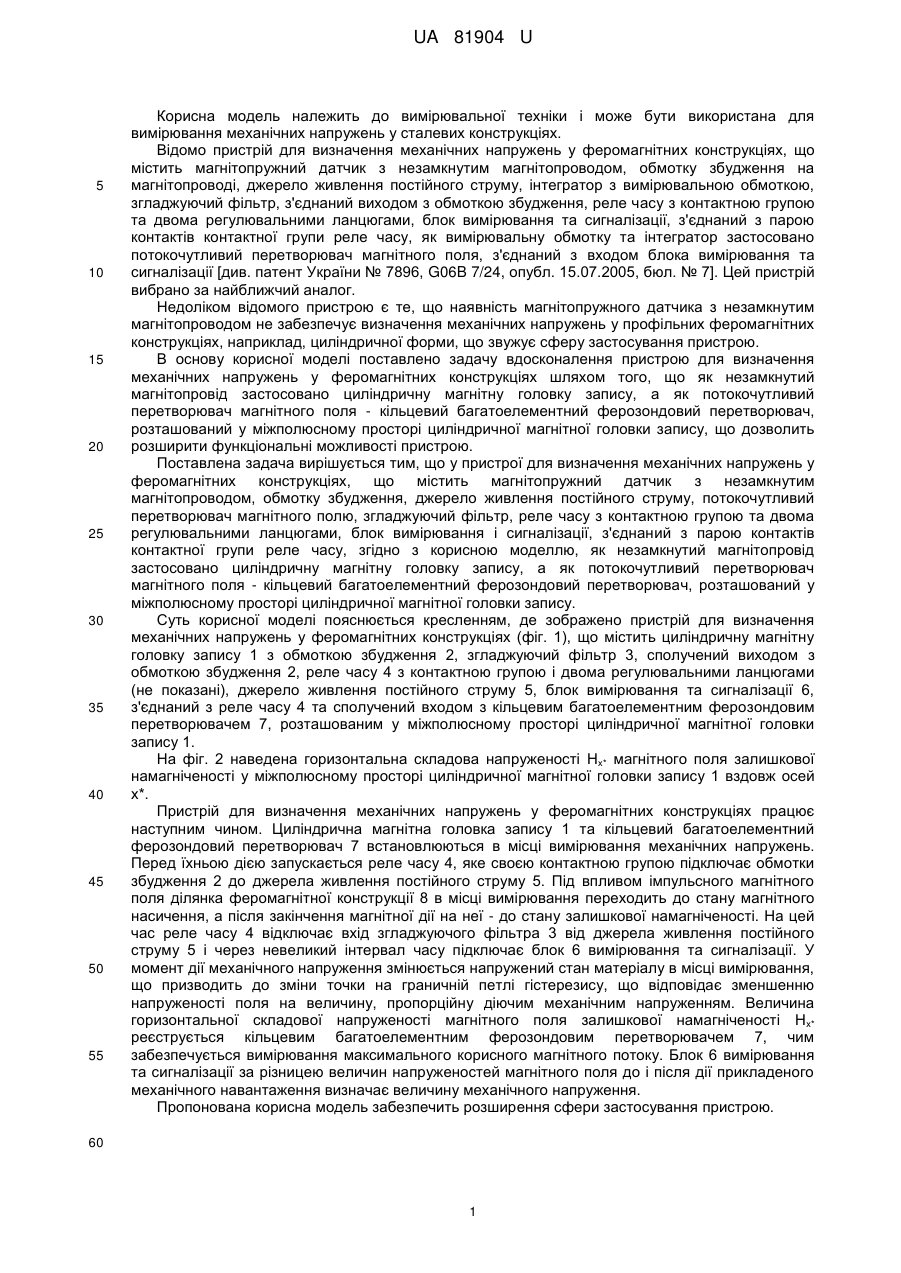

Реферат: UA 81904 U UA 81904 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальної техніки і може бути використана для вимірювання механічних напружень у сталевих конструкціях. Відомо пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим магнітопроводом, обмотку збудження на магнітопроводі, джерело живлення постійного струму, інтегратор з вимірювальною обмоткою, згладжуючий фільтр, з'єднаний виходом з обмоткою збудження, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, як вимірювальну обмотку та інтегратор застосовано потокочутливий перетворювач магнітного поля, з'єднаний з входом блока вимірювання та сигналізації [див. патент України № 7896, G06B 7/24, опубл. 15.07.2005, бюл. № 7]. Цей пристрій вибрано за найближчий аналог. Недоліком відомого пристрою є те, що наявність магнітопружного датчика з незамкнутим магнітопроводом не забезпечує визначення механічних напружень у профільних феромагнітних конструкціях, наприклад, циліндричної форми, що звужує сферу застосування пристрою. В основу корисної моделі поставлено задачу вдосконалення пристрою для визначення механічних напружень у феромагнітних конструкціях шляхом того, що як незамкнутий магнітопровід застосовано циліндричну магнітну головку запису, а як потокочутливий перетворювач магнітного поля - кільцевий багатоелементний ферозондовий перетворювач, розташований у міжполюсному просторі циліндричної магнітної головки запису, що дозволить розширити функціональні можливості пристрою. Поставлена задача вирішується тим, що у пристрої для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим магнітопроводом, обмотку збудження, джерело живлення постійного струму, потокочутливий перетворювач магнітного полю, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання і сигналізації, з'єднаний з парою контактів контактної групи реле часу, згідно з корисною моделлю, як незамкнутий магнітопровід застосовано циліндричну магнітну головку запису, а як потокочутливий перетворювач магнітного поля - кільцевий багатоелементний ферозондовий перетворювач, розташований у міжполюсному просторі циліндричної магнітної головки запису. Суть корисної моделі пояснюється кресленням, де зображено пристрій для визначення механічних напружень у феромагнітних конструкціях (фіг. 1), що містить циліндричну магнітну головку запису 1 з обмоткою збудження 2, згладжуючий фільтр 3, сполучений виходом з обмоткою збудження 2, реле часу 4 з контактною групою і двома регулювальними ланцюгами (не показані), джерело живлення постійного струму 5, блок вимірювання та сигналізації 6, з'єднаний з реле часу 4 та сполучений входом з кільцевим багатоелементним ферозондовим перетворювачем 7, розташованим у міжполюсному просторі циліндричної магнітної головки запису 1. На фіг. 2 наведена горизонтальна складова напруженості Нх* магнітного поля залишкової намагніченості у міжполюсному просторі циліндричної магнітної головки запису 1 вздовж осей х*. Пристрій для визначення механічних напружень у феромагнітних конструкціях працює наступним чином. Циліндрична магнітна головка запису 1 та кільцевий багатоелементний ферозондовий перетворювач 7 встановлюються в місці вимірювання механічних напружень. Перед їхньою дією запускається реле часу 4, яке своєю контактною групою підключає обмотки збудження 2 до джерела живлення постійного струму 5. Під впливом імпульсного магнітного поля ділянка феромагнітної конструкції 8 в місці вимірювання переходить до стану магнітного насичення, а після закінчення магнітної дії на неї - до стану залишкової намагніченості. На цей час реле часу 4 відключає вхід згладжуючого фільтра 3 від джерела живлення постійного струму 5 і через невеликий інтервал часу підключає блок 6 вимірювання та сигналізації. У момент дії механічного напруження змінюється напружений стан матеріалу в місці вимірювання, що призводить до зміни точки на граничній петлі гістерезису, що відповідає зменшенню напруженості поля на величину, пропорційну діючим механічним напруженням. Величина горизонтальної складової напруженості магнітного поля залишкової намагніченості Нх* реєструється кільцевим багатоелементним ферозондовим перетворювачем 7, чим забезпечується вимірювання максимального корисного магнітного потоку. Блок 6 вимірювання та сигналізації за різницею величин напруженостей магнітного поля до і після дії прикладеного механічного навантаження визначає величину механічного напруження. Пропонована корисна модель забезпечить розширення сфери застосування пристрою. 60 1 UA 81904 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з незамкнутим магнітопроводом, обмотку збудження, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання і сигналізації, з'єднаний з парою контактів контактної групи реле часу, який відрізняється тим, що як незамкнутий магнітопровід застосовано циліндричну магнітну головку запису, а як потокочутливий перетворювач магнітного поля - кільцевий багатоелементний ферозондовий перетворювач, розташований у міжполюсному просторі циліндричної магнітної головки запису. 2 UA 81904 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
