Пристрій для визначення механічних напружень у феромагнітних конструкціях

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 61657

Опубліковано: 25.07.2011

Завантажити PDF файл.

Формула / Реферат

Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітну головку, обмотку збудження, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання і сигналізації, з'єднаний з парою контактів контактної групи реле часу, який відрізняється тим, що магнітна головка запису виконана у вигляді панцирного магнітопроводу циліндричної форми, а як потокочутливий перетворювач магнітного поля застосовано двощілинну потокочутливу головку відтворення, сполучену зі входом блока вимірювання та сигналізації.

Текст

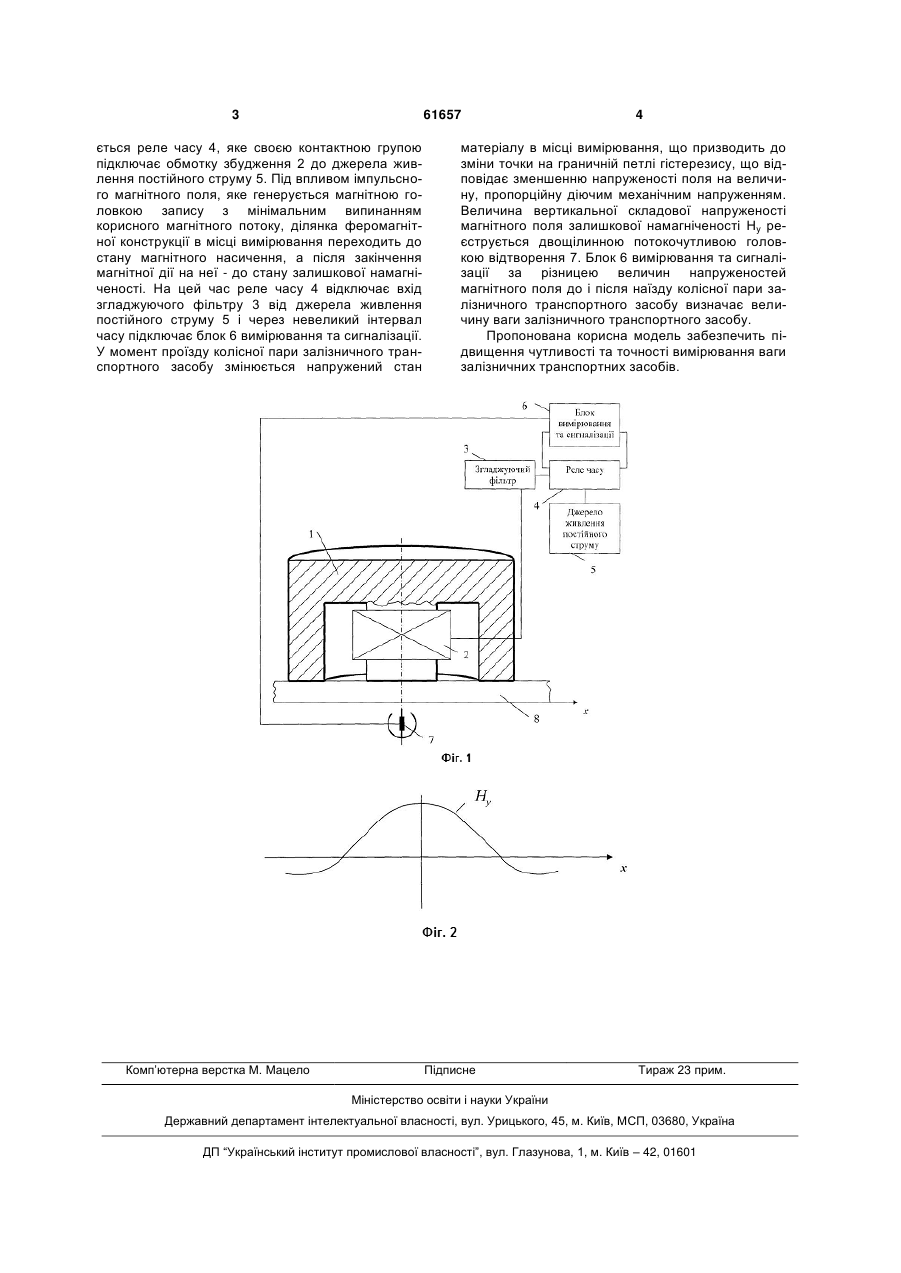

Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітну головку, обмотку збудження, джерело живлення постійного струму, потокочутливий пе 3 61657 ється реле часу 4, яке своєю контактною групою підключає обмотку збудження 2 до джерела живлення постійного струму 5. Під впливом імпульсного магнітного поля, яке генерується магнітною головкою запису з мінімальним випинанням корисного магнітного потоку, ділянка феромагнітної конструкції в місці вимірювання переходить до стану магнітного насичення, а після закінчення магнітної дії на неї - до стану залишкової намагніченості. На цей час реле часу 4 відключає вхід згладжуючого фільтру 3 від джерела живлення постійного струму 5 і через невеликий інтервал часу підключає блок 6 вимірювання та сигналізації. У момент проїзду колісної пари залізничного транспортного засобу змінюється напружений стан Комп’ютерна верстка М. Мацело 4 матеріалу в місці вимірювання, що призводить до зміни точки на граничній петлі гістерезису, що відповідає зменшенню напруженості поля на величину, пропорційну діючим механічним напруженням. Величина вертикальної складової напруженості магнітного поля залишкової намагніченості Ну реєструється двощілинною потокочутливою головкою відтворення 7. Блок 6 вимірювання та сигналізації за різницею величин напруженостей магнітного поля до і після наїзду колісної пари залізничного транспортного засобу визначає величину ваги залізничного транспортного засобу. Пропонована корисна модель забезпечить підвищення чутливості та точності вимірювання ваги залізничних транспортних засобів. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
