Пристрій бездротового радіозв’язку для передання та прийому голосових, контролюючих та діагностуючих сигналів в ліфтах

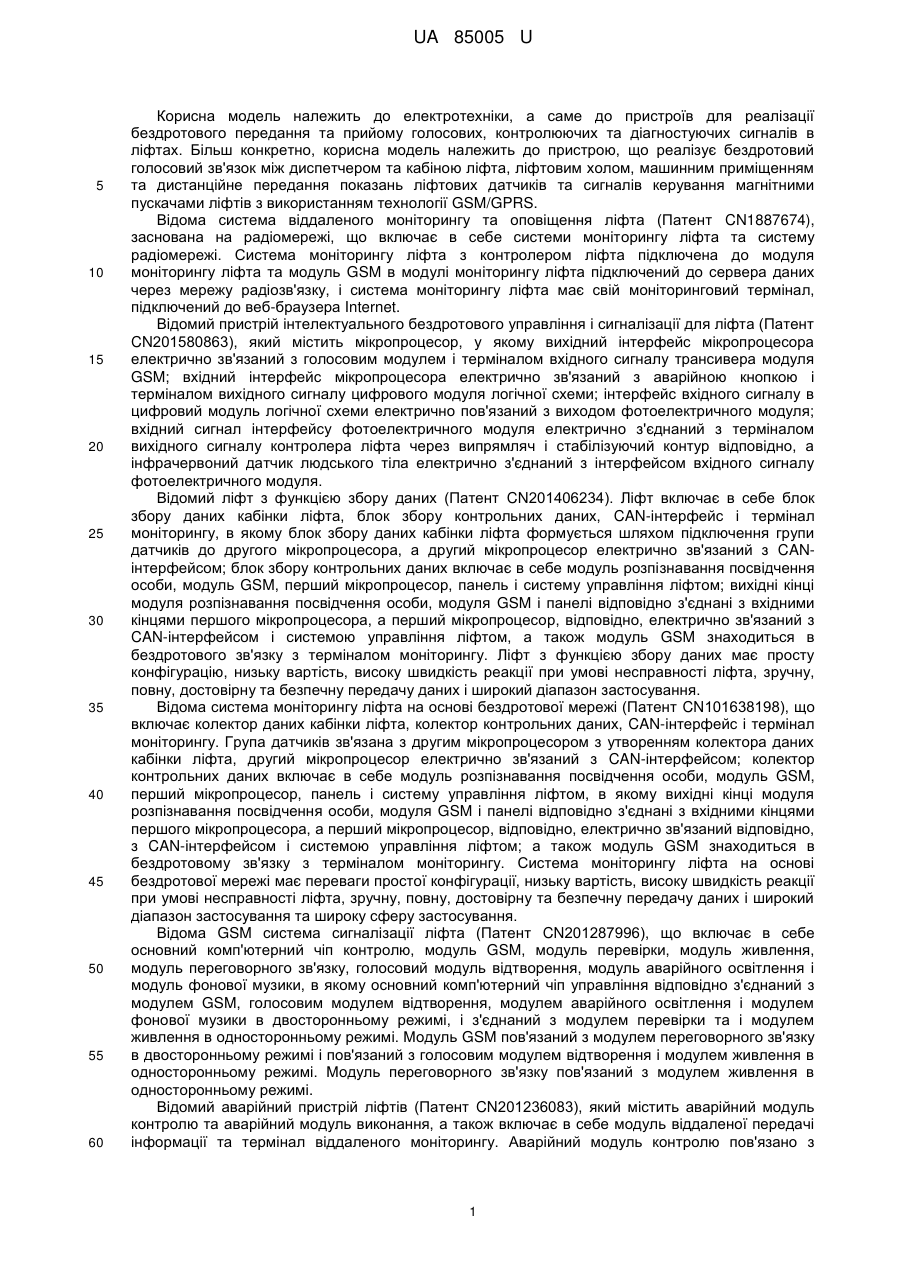

Реферат: Пристрій бездротового радіозв'язку для передання та прийому голосових, контролюючих та діагностуючих сигналів в ліфтах містить головний процесорний модуль, модуль оперативного управління, GSM-модуль і інтерфейсний модуль. Процесорний модуль містить щонайменше один мікроконтролер, модуль оперативного управління складається з модуля управління, що містить щонайменше один орган управління для зміни режиму функціонування пристрою зв'язку, та модуля індикації, що містить щонайменше один елемент індикації стану функціонування пристрою зв'язку, GSM-модуль складається з модуля SIM-картки, модуля GSMконтролера та антенного модуля, а інтерфейсний модуль містить модуль інтерфейсу з переговорними пристроями ліфтів або приміщень, в яких встановлено переговорні пристрої, модуль інтерфейсу датчиків сигналізації та стану ліфта і модуль інтерфейсу з магнітними пускачами ліфтів. UA 85005 U (54) ПРИСТРІЙ БЕЗДРОТОВОГО РАДІОЗВ'ЯЗКУ ДЛЯ ПЕРЕДАННЯ ТА ПРИЙОМУ ГОЛОСОВИХ, КОНТРОЛЮЮЧИХ ТА ДІАГНОСТУЮЧИХ СИГНАЛІВ В ЛІФТАХ UA 85005 U UA 85005 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електротехніки, а саме до пристроїв для реалізації бездротового передання та прийому голосових, контролюючих та діагностуючих сигналів в ліфтах. Більш конкретно, корисна модель належить до пристрою, що реалізує бездротовий голосовий зв'язок між диспетчером та кабіною ліфта, ліфтовим холом, машинним приміщенням та дистанційне передання показань ліфтових датчиків та сигналів керування магнітними пускачами ліфтів з використанням технології GSM/GPRS. Відома система віддаленого моніторингу та оповіщення ліфта (Патент CN1887674), заснована на радіомережі, що включає в себе системи моніторингу ліфта та систему радіомережі. Система моніторингу ліфта з контролером ліфта підключена до модуля моніторингу ліфта та модуль GSM в модулі моніторингу ліфта підключений до сервера даних через мережу радіозв'язку, і система моніторингу ліфта має свій моніторинговий термінал, підключений до веб-браузера Internet. Відомий пристрій інтелектуального бездротового управління і сигналізації для ліфта (Патент CN201580863), який містить мікропроцесор, у якому вихідний інтерфейс мікропроцесора електрично зв'язаний з голосовим модулем і терміналом вхідного сигналу трансивера модуля GSM; вхідний інтерфейс мікропроцесора електрично зв'язаний з аварійною кнопкою і терміналом вихідного сигналу цифрового модуля логічної схеми; інтерфейс вхідного сигналу в цифровий модуль логічної схеми електрично пов'язаний з виходом фотоелектричного модуля; вхідний сигнал інтерфейсу фотоелектричного модуля електрично з'єднаний з терміналом вихідного сигналу контролера ліфта через випрямляч і стабілізуючий контур відповідно, а інфрачервоний датчик людського тіла електрично з'єднаний з інтерфейсом вхідного сигналу фотоелектричного модуля. Відомий ліфт з функцією збору даних (Патент CN201406234). Ліфт включає в себе блок збору даних кабінки ліфта, блок збору контрольних даних, CAN-інтерфейс і термінал моніторингу, в якому блок збору даних кабінки ліфта формується шляхом підключення групи датчиків до другого мікропроцесора, а другий мікропроцесор електрично зв'язаний з CANінтерфейсом; блок збору контрольних даних включає в себе модуль розпізнавання посвідчення особи, модуль GSM, перший мікропроцесор, панель і систему управління ліфтом; вихідні кінці модуля розпізнавання посвідчення особи, модуля GSM і панелі відповідно з'єднані з вхідними кінцями першого мікропроцесора, а перший мікропроцесор, відповідно, електрично зв'язаний з CAN-інтерфейсом і системою управління ліфтом, а також модуль GSM знаходиться в бездротового зв'язку з терміналом моніторингу. Ліфт з функцією збору даних має просту конфігурацію, низьку вартість, високу швидкість реакції при умові несправності ліфта, зручну, повну, достовірну та безпечну передачу даних і широкий діапазон застосування. Відома система моніторингу ліфта на основі бездротової мережі (Патент CN101638198), що включає колектор даних кабінки ліфта, колектор контрольних даних, CAN-інтерфейс і термінал моніторингу. Група датчиків зв'язана з другим мікропроцесором з утворенням колектора даних кабінки ліфта, другий мікропроцесор електрично зв'язаний з CAN-інтерфейсом; колектор контрольних даних включає в себе модуль розпізнавання посвідчення особи, модуль GSM, перший мікропроцесор, панель і систему управління ліфтом, в якому вихідні кінці модуля розпізнавання посвідчення особи, модуля GSM і панелі відповідно з'єднані з вхідними кінцями першого мікропроцесора, а перший мікропроцесор, відповідно, електрично зв'язаний відповідно, з CAN-інтерфейсом і системою управління ліфтом; а також модуль GSM знаходиться в бездротовому зв'язку з терміналом моніторингу. Система моніторингу ліфта на основі бездротової мережі має переваги простої конфігурації, низьку вартість, високу швидкість реакції при умові несправності ліфта, зручну, повну, достовірну та безпечну передачу даних і широкий діапазон застосування та широку сферу застосування. Відома GSM система сигналізації ліфта (Патент CN201287996), що включає в себе основний комп'ютерний чіп контролю, модуль GSM, модуль перевірки, модуль живлення, модуль переговорного зв'язку, голосовий модуль відтворення, модуль аварійного освітлення і модуль фонової музики, в якому основний комп'ютерний чіп управління відповідно з'єднаний з модулем GSM, голосовим модулем відтворення, модулем аварійного освітлення і модулем фонової музики в двосторонньому режимі, і з'єднаний з модулем перевірки та і модулем живлення в односторонньому режимі. Модуль GSM пов'язаний з модулем переговорного зв'язку в двосторонньому режимі і пов'язаний з голосовим модулем відтворення і модулем живлення в односторонньому режимі. Модуль переговорного зв'язку пов'язаний з модулем живлення в односторонньому режимі. Відомий аварійний пристрій ліфтів (Патент CN201236083), який містить аварійний модуль контролю та аварійний модуль виконання, а також включає в себе модуль віддаленої передачі інформації та термінал віддаленого моніторингу. Аварійний модуль контролю пов'язано з 1 UA 85005 U 5 10 15 20 25 30 35 40 45 50 55 60 модулем віддаленої передачі інформації, а також модуль віддаленої передачі інформації пов'язаний з терміналом віддаленого моніторингу, аварійний модуль контролю включає в себе модуль з функцією інформаційного збору і модуль обробки інформації, кінцевий вихід модуля інформаційного збору пов'язаний з сигнальним інтерфейсом ліфта, а вхід модуля інформаційного збору пов'язаний з модулем обробки інформації; модуль обробки інформації включає в себе модуль отримання і відправки інформації, і пов'язаний з модулем віддаленої передачі інформації; модуль віддаленої передачі інформації є IP-мережею та модулем Ethernetперетворення послідовного порту, телефонної мережі і модема або бездротової мережі і модуля GSM; віддалений термінал моніторингу є комп'ютером в сервісному центрі. Відомий картковий IС контролер ліфта з функцією GSM-виклику (Патент CN200995918). Схема GSM виклику включає в себе модуль GSM, SIM-карти, дисплей, однокристальний мікрокомп'ютер і модуль інтерфейсу зв'язку. Вихід SIM-карти пов'язаний з входом модуля GSM. Один вихід модуля GSM пов'язаний з дисплеєм, а інший вихід пов'язаний з однокристальним мікрокомп'ютером, який пов'язаний з основним контролером через модуль інтерфейсу зв'язку. Відомий ліфт споруди, наприклад, будівлі, з реалізованим методом доставки даних про якість функціонування (Патент FR2908530), що включає передання інформації щодо стану функціонування через бездротову мережу, отримання даних та надання аналізу інформації. Метод включає в себе виявлення стану функціонування, наприклад, вихід з ладу з експлуатації, з набору передвстановлених станів функціонування. Інформація щодо виявленого стану функціонування передається через бездротову мережу зв'язку, наприклад, глобальну систему мобільного зв'язку (GSM) телефонної мережі, і передана інформація приймається місцем обробки. Дані про якість функціонування споруди отримуються з аналізу отриманої інформації. Також описана система для отримання даних про якість функціонування. Відомий пристрій (Патент CN202201598), що належить до області ліфтів, і, зокрема належить до віддаленої системи сигналізації ліфта. Віддалена сигналізація ліфта включає в себе ліфтовий маніпулятор, камеру і чергову кімнату домофона, де чергова кімната домофона зв'язана з ліфтовим маніпулятором і камерою дротами, і ліфтовий маніпулятор забезпечений ліфтовим засобом зв'язку. Віддалена сигналізація ліфта включає також віддалений пристрій сигналізації та віддалену платформу обслуговування клієнтів, що зв'язані з віддаленим пристроєм сигналізації через бездротову мережу, і віддалений пристрій сигналізації зв'язаний з ліфтовим маніпулятором і камерою, і віддалений пристрій сигналізації використовується для передачі сигналу тривоги на віддалену платформу обслуговування клієнтів. Віддалений пристрій сигналізації забезпечений модулем бездротового зв'язку, що використовуються для реалізації бездротової розмови між ліфтом і представником обслуговування клієнтів. Модуль бездротового зв'язку є модулем GSM, CDMA або 3G зв'язку. Коли ліфт ламається, людина, що залишилася в кабіні ліфта може безпосередньо спілкуватися з представником служби підтримки клієнтів. Відома система дистанційного бездротового попередження для ліфтів (Патент CN201201831), що включає ліфтовий модуль керування, який додатково містить модуль бездротового зв'язку і мобільний комунікаційний модуль, пов'язаний з модулем бездротового зв'язку через бездротову мережу. Ця система використовує бездротову мережу, щоб подолати обмеження по відстані. Відома дистанційна бездротова система сигналізації ліфта (Патенту CN101565140), що містить ліфтовий модуль управління. Дистанційна бездротова система сигналізації характеризується також тим, що містить модуль бездротового зв'язку, пов'язаний з ліфтовим модулем управління і мобільний комунікаційний модуль пов'язаний з модулем бездротового зв'язку через бездротову мережу. Відомий пристрій (Патент CN201238383), що належить до обладнання термінала інтелектуального бездротового моніторингу ліфта. Голосові виклики і відправлення коротких повідомлень здійснюється шляхом використання GSM, CDMA та інших мобільних комунікаційних технологій, без організації чергування службовим персоналом або прокладки кабелю; передача даних по Інтернету здійснюється через комп'ютерні мережі, таким чином, реалізується бездротовий дистанційний моніторинг ліфта. Будь-які комп'ютери, що підключені до Інтернету можуть отримати доступ до бази даних за допомогою браузера через веб-сервер. Обладнання має п'ять способів виклику надання надзвичайної допомоги, тому система є швидкою, надійною і ефективною. Відомий пристрій зв'язку GSM для ліфта (Патент CN201284168), який включає в себе процесорний блок, блок GSM модуля, блок SIM-карти, антенний блок, блок взаємодії та інтерфейсу, блок годинника, блок силового модуля і блок операційного дисплея. Пристрій зв'язку GSM може отримувати інформацію про неправильність функціонування ліфта, 2 UA 85005 U 5 10 15 20 25 30 35 40 45 50 55 перетворювати механічні коди ліфтових аномалій в зручні для читання повідомлення за допомогою процесорного блока, блока GSM модуля і блока SIM-карти та надсилати сигнали через антенний блок. Пристрій зв'язку GSM розташований у пристрої, що відповідає за знаходження аномалій у контролері ліфту, або незалежно розташований в ліфті, вільному просторі будівлі або машинній кімнати і зв'язаний пристроєм, що відповідає за знаходження аномалій ліфту. Крім того, при ненормальній роботі ліфта інформація про аномалію може бути відразу ж, автоматично і одночасно передана на приймальний пристрій технічного робітника та на пристрій запису інформації компанії технічне обслуговування ліфта, та надає можливість для запису і забезпечення рішення про ремонт та правильне технічне обслуговування у реальному часі. Також може бути забезпечений взаємний контроль для уникнення суперечок і подальшого поліпшення якості роботи технічного обслуговування і ремонту. Даний пристрій взятий як найближчий аналог. В основу корисної моделі поставлена задача реалізації пристрою бездротового радіозв'язку, призначеного для забезпечення бездротового голосового зв'язку диспетчера з переговорними пристроями в ліфтових холах, ліфтах, машинних приміщеннях, дистанційного контролю різних датчиків, встановлених в шахті ліфта, машинних та технічних приміщеннях, таких як кінцеві датчики дверей, датчики затоплення, датчики температури, датчики диму, датчики стану ліфта, контролю живлення фаз тощо, а також дистанційного керування магнітними пускачами. Поставлена задача вирішується шляхом реалізації пристрою радіозв'язку, що складається з наступних основних блоків: Головний процесорний модуль; Модуль оперативного управління; GSM-модуль; Інтерфейсний модуль; Модуль живлення. Головний процесорний модуль забезпечує керування усіма функціями пристрою і містить щонайменше один мікроконтролер. Переважно, мікроконтролер містить внутрішню енергонезалежну пам'ять для зберігання налаштувань пристрою зв'язку. Модуль оперативного управління забезпечує можливість швидкого переключення режиму функціонування пристрою та індикацію його поточного стану. Модуль оперативного управління складається з модуля управління та модуля індикації. Модуль управління містить щонайменше один орган управління для зміни режиму функціонування пристрою зв'язку. Такими органами управління, переважно, є кнопки, перемикачі, регулятори тощо. Модуль індикації містить щонайменше один елемент індикації стану функціонування пристрою зв'язку. Такими елементами індикації, переважно, є світлодіоди, індикатори, дисплеї тощо. GSM-модуль забезпечує прийом та передання сигналів шляхом бездротового радіозв'язку. GSM-модуль складається з модулю SIM-картки, модулю GSM-контролеру та антенного модулю. Модуль SIM-картки містить щонайменше адаптер SIM-картки, та забезпечує можливість підключення або зміни SIM-картки. Модуль GSM-контролеру містить щонайменше, GSM-контролер та забезпечує кодування та декодування GSM/GPRS-сигналів. Антенний модуль містить щонайменше вихід на GSM-антену та, необов'язково, GSM-антену, що підключена до цього виходу. Інтерфейсний модуль забезпечує прийом та передачу інформації до ліфта або приміщення в якому встановлено переговорний пристрій, такої як голосова інформації між ліфтовою кабінкою (або приміщенням) та диспетчером, інформація про стан ліфта, датчиків та керуючі сигнали ліфта при потребі. Інтерфейсний модуль складається з модулю інтерфейсу з переговорними пристроями ліфтів або приміщень, в яких встановлено переговорні пристрої, модуля інтерфейсу датчиків сигналізації та стану ліфта і модуль інтерфейсу з магнітними пускачами. Модуль інтерфейсу з переговорними пристроями ліфтів або приміщень в яких встановлено переговорні пристрої, містить входи для підключення виходів щонайменше одного переговорного пристрою. Модуль інтерфейсу з датчиками сигналізації та стану ліфта містить входи для підключення виходів щонайменше одного датчика сигналізації та стану ліфта. 3 UA 85005 U 5 10 15 20 25 30 35 40 45 50 55 Переважно, датчиками сигналізації та стану ліфта є датчик стану дверей приміщення, датчик затоплення приміщення, датчик температури, датчик диму, датчик контролю живлячих фаз ліфту. Модуль інтерфейсу з магнітними пускачами містить виходи для підключення виходів щонайменше одного магнітного пускача ліфта. Отже, об'єктом цієї корисної моделі є пристрій бездротового радіозв'язку для передання та прийому голосових, контролюючих та діагностуючих сигналів в ліфтах, що складається з головного процесорного модуля, модуля оперативного управління, GSM-модуля і інтерфейсного модуля, причому процесорний модуль містить щонайменше один мікроконтролер, модуль оперативного управління складається з модуля управління, що містить щонайменше один орган управління для зміни режиму функціонування пристрою зв'язку та модулю індикації, що містить щонайменше один елемент індикації стану функціонування пристрою зв'язку, GSM-модуль складається з модуля SIM-картки, модуля GSM-контролера та антенного модуля, а інтерфейсний модуль містить модуль інтерфейсу з переговорними пристроями ліфтів або приміщень в яких встановлено переговорні пристрої, модуль інтерфейсу датчиків сигналізації та стану ліфта і модуль інтерфейсу з магнітними пускачами ліфтів. Нижче наведено приклад конкретної реалізації корисної моделі. Конструктивно пристрій бездротового радіозв'язку являє собою друковану плату з установленими на ній електронними компонентами, органами управління, настройки і індикації, необхідними для реалізації всіх функціональних можливостей. GSM-модуль, роз'єм для підключення GSM-антени і адаптер (тримач) SIM-карти знаходяться також на платі пристрою. Головний процесорний модуль плати зв'язку працює під управлінням 8-розрядного мікроконтролера типу ATMEGA64, для зберігання всіх налаштувань плати зв'язку використовується внутрішня EEPROM-пам'ять мікроконтролера. Для забезпечення бездротового каналу зв'язку використовується GSM-модуль, що містить GSM-контролер типу SIM900. Модуль оперативного управління складається з модуля індикації та модуля управління. Модуль індикації містить два світлодіоди, що відображують режими роботи GSM-модулю, а саме: GSM-модем вимкнений; GSM-модем включений, але не зареєстрований в GSM-мережі; GSM-модем включений і зареєстрований в GSM-мережі. Також модуль індикації містить чотири світлодіоди, що відображують роботу пристрою в цілому, а саме: пристрій вимкнений; пристрій включений і знаходиться в робочому режимі; пристрій знаходиться в режимі програмування номера диспетчера; пристрій заблоковано. Модуль управління містить кнопку для перезапуску модуля GSM-контролера, кнопку для програмування номера диспетчера, кнопку для ручного вмикання/вимикання GSM-модуля, чотирипозиційний перемикач для задання режимів роботи плати бездротового зв'язку. Основним призначенням цього втілення пристрою є забезпечення бездротового голосового зв'язку між диспетчером і одним з 8-ми переговорних пристроїв (ПП), а також SMS/GPRSконтроль датчиків дверей, датчиків температури, датчиків наявності фаз та управління 2-ма магнітними пускачами. Тому інтерфейсний модуль містить входи для підключення 8-ми виходів переговорного пристрою та виходів згаданих датчиків та 2-х магнітних пускачів. Бездротовий голосовий зв'язок між диспетчером і переговорним пристроєм забезпечується за рахунок застосування GSM-модуля. Зв'язок диспетчера з будь-яким ПП здійснюється шляхом телефонного дзвінка з мобільного телефону/пульту диспетчера на номер SIM-карти, що перебуває в контролері плати зв'язку GSM. Після автоматичного з'єднання диспетчеру необхідно набрати на цифровій клавіатурі телефону/пульту диспетчера номер ПП від 1-го до 8ми, після якого відбудеться комутація з вибраним номером ПП. Для закінчення зв'язку з вибраним ПП необхідно натиснути на клавіатурі телефону/пульту диспетчера клавішу "покласти слухавку". Для виклику диспетчера з будь-якого ПП необхідно натиснути кнопку виклику на ПП, після якого відбудеться автоматичний набір телефонного номера диспетчера, після з'єднання, з яким з'явиться гучномовний зв'язок. У разі виклику диспетчера з якогось ПП, коли голосовий канал зв'язку з диспетчером зайнятий, то даний запит стає в чергу, час очікування в черзі дорівнює 1 хвилині, після закінчення якої канал зв'язку автоматично перемкнеться на наступний ПП, з якого також надійшов виклик диспетчера. Для автоматичного з'єднання з номером диспетчера необхідно, щоб номер диспетчера був запрограмований в EEPROM-пам'яті керуючого мікроконтролера. Управління платою зв'язку GSM здійснюється за допомогою DTMF-команд, що посилаються з телефону диспетчера після здійснення голосового з'єднання з платою зв'язку GSM, або за допомогою GPRS-команд, що посилаються з пульту диспетчера 4 UA 85005 U 5 10 15 20 25 30 35 40 45 50 55 SMS/GPRS-контроль стану кінцевих датчиків дверей, датчиків температури, датчиків наявності фаз здійснюється наступним чином. Після включення живлення або після перезапуску плати зв'язку GSM відбувається зчитування значень стану кінцевих датчиків за замовчуванням з EEPROM-пам'яті мікроконтролера. Значенням 0 відповідає замкнутий стан датчика за замовчуванням, наприклад, двері закриті - датчик замкнений. Значенням 1 відповідає розімкнутий стан датчика за замовчуванням. Після визначення значення датчиків за замовчуванням мікроконтролер починає періодично опитувати стан датчиків, порівнює зі значенням за замовчуванням, і якщо стан датчика змінився, то відсилає SMS-повідомлення або GPRS-пакет даних, диспетчеру про новий стан зміненого датчика. Якщо значення датчика стало попереднім, то диспетчеру також буде відправлена SMS-повідомлення або GPRS-пакет даних про дану подію. Таким же чином відбувається ініціалізація початкових значень датчиків наявності живлення фаз. При пропажі однієї, двох або всіх фаз напруги живлення диспетчеру буде також відіслана SMS-повідомлення або GPRS-пакет даних з відповідним змістом. Контроль температури по обох каналах полягає в безперервному відстеженні температури в кожному вимірювальному каналі, порівняння поточних значень температури і граничних, верхнього і нижнього рівнів. Граничні значення температури обох каналів знаходяться в EEROM-пам'яті мікроконтролера і зчитуються з неї при старті програми. При виході температури будь-якого з каналів за межі встановлених порогів диспетчеру буде відправлено відповідне SMS-повідомлення або GPRS-пакет даних з номером температурного каналу, сталося події, температура вище або нижче, і значенням порогової температури. При зниженні напруги живлення нижче порогового напруги диспетчеру також буде відправлене відповідне SMS-повідомлення або GPRS-пакет даних. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій бездротового радіозв'язку для передання та прийому голосових, контролюючих та діагностуючих сигналів в ліфтах, що складається з головного процесорного модуля, модуля оперативного управління, GSM-модуля і інтерфейсного модуля, який відрізняється тим, що процесорний модуль містить щонайменше один мікроконтролер, модуль оперативного управління складається з модуля управління, що містить щонайменше один орган управління для зміни режиму функціонування пристрою зв'язку, та модуля індикації, що містить щонайменше один елемент індикації стану функціонування пристрою зв'язку, GSM-модуль складається з модуля SIM-картки, модуля GSM-контролера та антенного модуля, а інтерфейсний модуль містить модуль інтерфейсу з переговорними пристроями ліфтів або приміщень, в яких встановлено переговорні пристрої, модуль інтерфейсу датчиків сигналізації та стану ліфта і модуль інтерфейсу з магнітними пускачами ліфтів. 2. Пристрій за п. 1, який відрізняється тим, що його процесорний модуль містить один мікроконтролер. 3. Пристрій за будь-яким з пп. 1-2, який відрізняється тим, що мікроконтролер містить внутрішню енергонезалежну пам'ять для зберігання налаштувань пристрою. 4. Пристрій за будь-яким з пп. 1-3, який відрізняється тим, що орган управління є кнопкою або перемикачем, або регулятором. 5. Пристрій за п. 4, який відрізняється тим, що модуль управління містить кнопку для перезапуску модуля GSM-контролера, кнопку для програмування номера диспетчера, кнопку для ручного вмикання/вимикання GSM-модуля, перемикач для задання режимів роботи пристрою. 6. Пристрій за будь-яким з пп. 1-5, який відрізняється тим, що елемент індикації стану функціонування пристрою зв'язку є світлодіодом або індикатором, або дисплеєм. 7. Пристрій за п. 6, який відрізняється тим, що модуль індикації містить один або декілька світлодіодів, що відображують режими роботи GSM-модуля та один або декілька світлодіодів, що відображують роботу пристрою в цілому. 8. Пристрій за будь-яким з пп. 1-7, який відрізняється тим, що модуль SIM-картки включає адаптер SIM-картки, що забезпечує можливість підключення або зміни SIM-картки. 9. Пристрій за будь-яким з пп. 1-8, який відрізняється тим, що модуль GSM-контролера включає GSM-контролер, що забезпечує кодування та декодування GSM/GPRS-сигналів. 10. Пристрій за будь-яким з пп. 1-9, який відрізняється тим, що антенний модуль включає вихід на GSM-антену, до якого підключена або може бути підключена GSM-антена. 5 UA 85005 U 5 10 11. Пристрій за будь-яким з пп. 1-10, який відрізняється тим, що модуль інтерфейсу з переговорними пристроями ліфтів або приміщень, в яких встановлено переговорні пристрої, містить входи для підключення виходів щонайменше одного переговорного пристрою. 12. Пристрій за будь-яким з пп. 1-11, який відрізняється тим, що модуль інтерфейсу з датчиками сигналізації та стану ліфта містить входи для підключення виходів щонайменше одного датчика сигналізації та стану ліфта. 13. Пристрій за п. 12, який відрізняється тим, що датчиком сигналізації та стану ліфта є датчик стану дверей приміщення, датчик затоплення приміщення, датчик температури, датчик диму, датчик контролю живлячих фаз ліфта. 14. Пристрій за будь-яким з пп. 13, який відрізняється тим, що модуль інтерфейсу з магнітними пускачами містить виходи для підключення виходів щонайменше одного магнітного пускача ліфта. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
