Термопанель з бетонним облицювальним покриттям

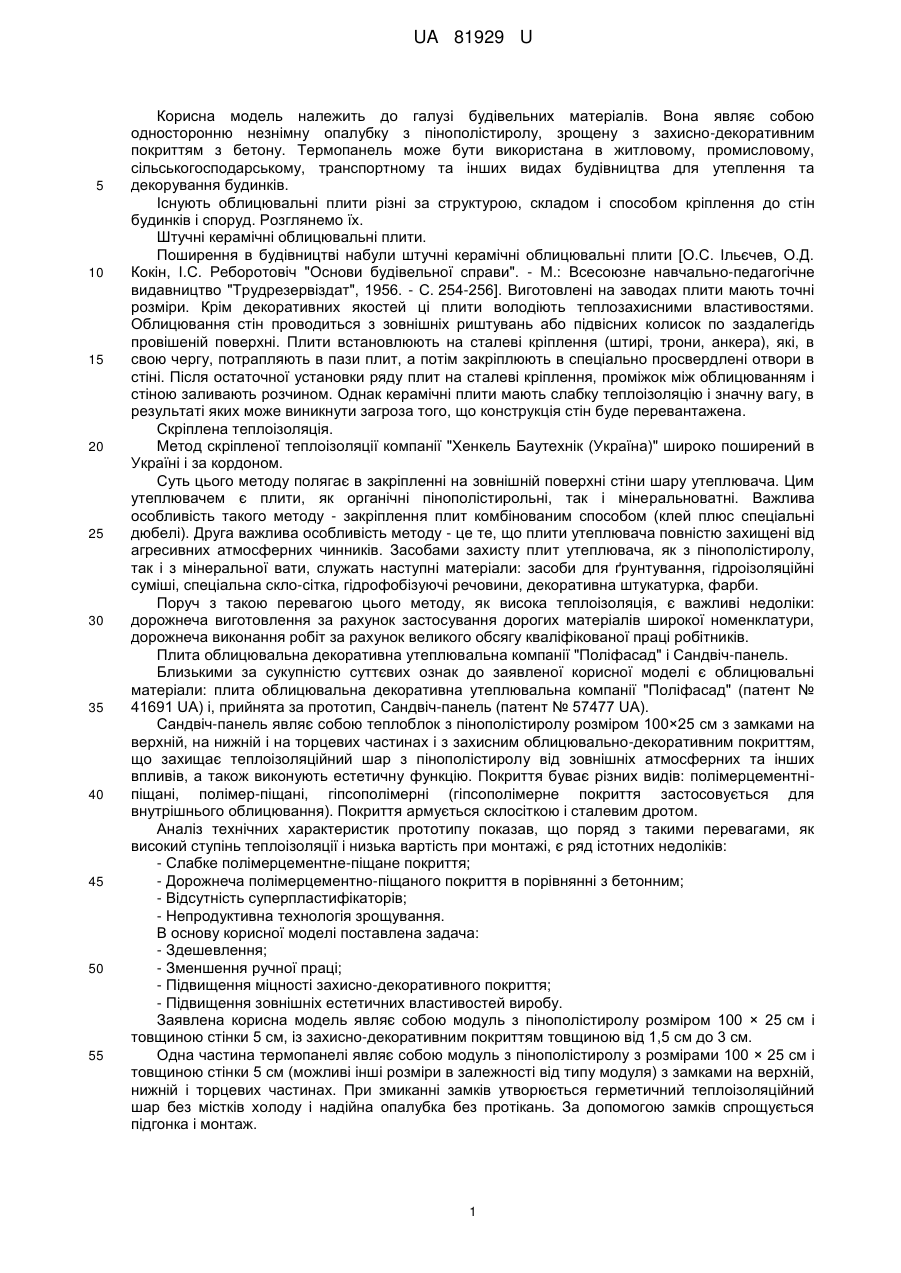

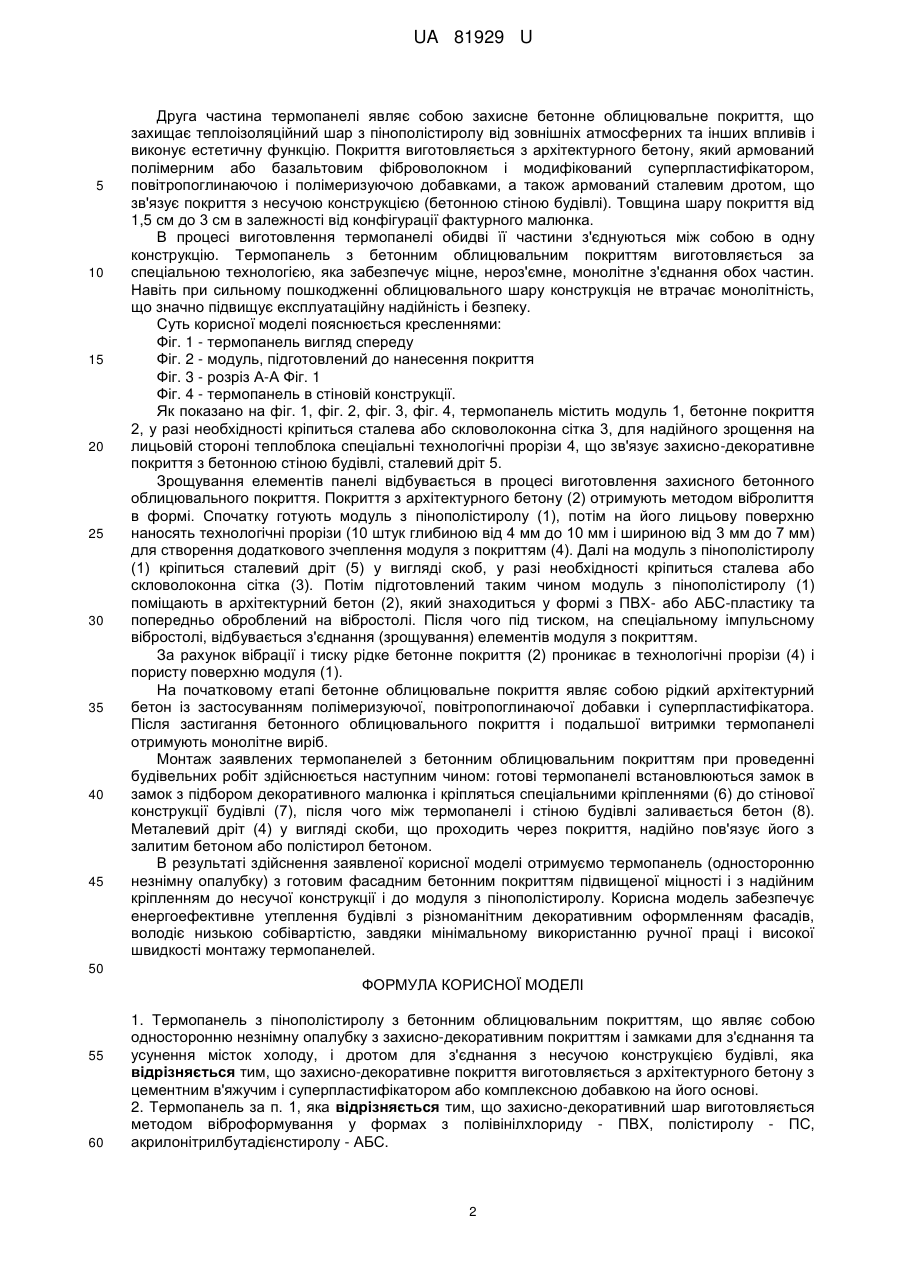

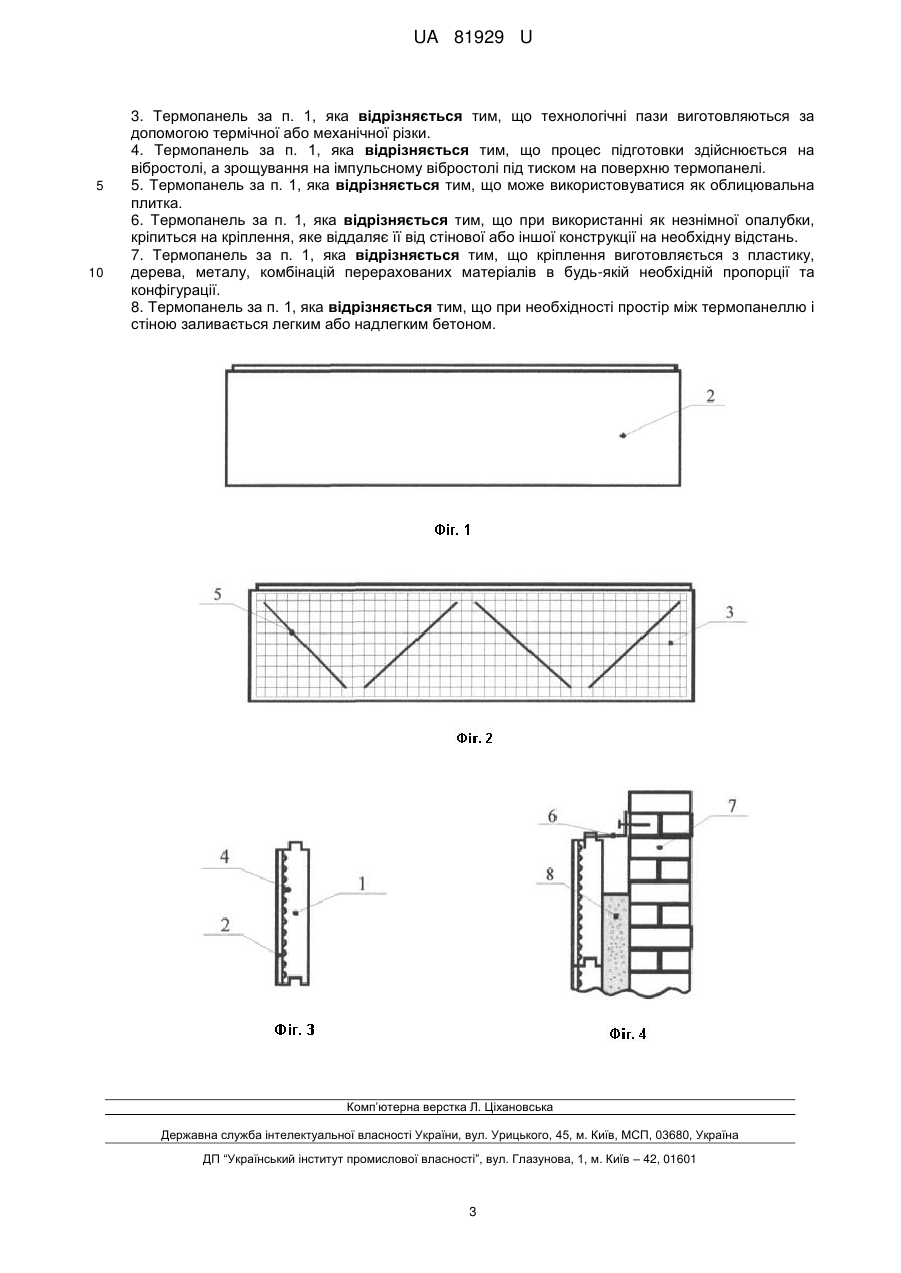

Реферат: Термопанель з пінополістиролу з бетонним облицювальним покриттям являє собою односторонню незнімну опалубку з захисно-декоративним покриттям і замками для з'єднання та усунення місток холоду, і дротом для з'єднання з несучою конструкцією будівлі. Захиснодекоративне покриття виготовляється з архітектурного бетону з цементним в'яжучим і суперпластифікатором або комплексною добавкою на його основі. UA 81929 U (54) ТЕРМОПАНЕЛЬ З БЕТОННИМ ОБЛИЦЮВАЛЬНИМ ПОКРИТТЯМ UA 81929 U UA 81929 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівельних матеріалів. Вона являє собою односторонню незнімну опалубку з пінополістиролу, зрощену з захисно-декоративним покриттям з бетону. Термопанель може бути використана в житловому, промисловому, сільськогосподарському, транспортному та інших видах будівництва для утеплення та декорування будинків. Існують облицювальні плити різні за структурою, складом і способом кріплення до стін будинків і споруд. Розглянемо їх. Штучні керамічні облицювальні плити. Поширення в будівництві набули штучні керамічні облицювальні плити [О.С. Ільєчев, О.Д. Кокін, І.С. Реборотовіч "Основи будівельної справи". - М.: Всесоюзне навчально-педагогічне видавництво "Трудрезервіздат", 1956. - С. 254-256]. Виготовлені на заводах плити мають точні розміри. Крім декоративних якостей ці плити володіють теплозахисними властивостями. Облицювання стін проводиться з зовнішніх риштувань або підвісних колисок по заздалегідь провішеній поверхні. Плити встановлюють на сталеві кріплення (штирі, трони, анкера), які, в свою чергу, потрапляють в пази плит, а потім закріплюють в спеціально просвердлені отвори в стіні. Після остаточної установки ряду плит на сталеві кріплення, проміжок між облицюванням і стіною заливають розчином. Однак керамічні плити мають слабку теплоізоляцію і значну вагу, в результаті яких може виникнути загроза того, що конструкція стін буде перевантажена. Скріплена теплоізоляція. Метод скріпленої теплоізоляції компанії "Хенкель Баутехнік (Україна)" широко поширений в Україні і за кордоном. Суть цього методу полягає в закріпленні на зовнішній поверхні стіни шару утеплювача. Цим утеплювачем є плити, як органічні пінополістирольні, так і мінеральноватні. Важлива особливість такого методу - закріплення плит комбінованим способом (клей плюс спеціальні дюбелі). Друга важлива особливість методу - це те, що плити утеплювача повністю захищені від агресивних атмосферних чинників. Засобами захисту плит утеплювача, як з пінополістиролу, так і з мінеральної вати, служать наступні матеріали: засоби для ґрунтування, гідроізоляційні суміші, спеціальна скло-сітка, гідрофобізуючі речовини, декоративна штукатурка, фарби. Поруч з такою перевагою цього методу, як висока теплоізоляція, є важливі недоліки: дорожнеча виготовлення за рахунок застосування дорогих матеріалів широкої номенклатури, дорожнеча виконання робіт за рахунок великого обсягу кваліфікованої праці робітників. Плита облицювальна декоративна утеплювальна компанії "Поліфасад" і Сандвіч-панель. Близькими за сукупністю суттєвих ознак до заявленої корисної моделі є облицювальні матеріали: плита облицювальна декоративна утеплювальна компанії "Поліфасад" (патент № 41691 UA) і, прийнята за прототип, Сандвіч-панель (патент № 57477 UA). Сандвіч-панель являє собою теплоблок з пінополістиролу розміром 100×25 см з замками на верхній, на нижній і на торцевих частинах і з захисним облицювально-декоративним покриттям, що захищає теплоізоляційний шар з пінополістиролу від зовнішніх атмосферних та інших впливів, а також виконують естетичну функцію. Покриття буває різних видів: полімерцементніпіщані, полімер-піщані, гіпсополімерні (гіпсополімерне покриття застосовується для внутрішнього облицювання). Покриття армується склосіткою і сталевим дротом. Аналіз технічних характеристик прототипу показав, що поряд з такими перевагами, як високий ступінь теплоізоляції і низька вартість при монтажі, є ряд істотних недоліків: - Слабке полімерцементне-піщане покриття; - Дорожнеча полімерцементно-піщаного покриття в порівнянні з бетонним; - Відсутність суперпластифікаторів; - Непродуктивна технологія зрощування. В основу корисної моделі поставлена задача: - Здешевлення; - Зменшення ручної праці; - Підвищення міцності захисно-декоративного покриття; - Підвищення зовнішніх естетичних властивостей виробу. Заявлена корисна модель являє собою модуль з пінополістиролу розміром 100 × 25 см і товщиною стінки 5 см, із захисно-декоративним покриттямтовщиною від 1,5 см до 3 см. Одна частина термопанелі являє собою модуль з пінополістиролу з розмірами 100 × 25 см і товщиною стінки 5 см (можливі інші розміри в залежності від типу модуля) з замками на верхній, нижній і торцевих частинах. При змиканні замків утворюється герметичний теплоізоляційний шар без містків холоду і надійна опалубка без протікань. За допомогою замків спрощується підгонка і монтаж. 1 UA 81929 U 5 10 15 20 25 30 35 40 45 Друга частина термопанелі являє собою захисне бетонне облицювальне покриття, що захищає теплоізоляційний шар з пінополістиролу від зовнішніх атмосферних та інших впливів і виконує естетичну функцію. Покриття виготовляється з архітектурного бетону, який армований полімерним або базальтовим фіброволокном і модифікований суперпластифікатором, повітропоглинаючою і полімеризуючою добавками, а також армований сталевим дротом, що зв'язує покриття з несучою конструкцією (бетонною стіною будівлі). Товщина шару покриття від 1,5 см до 3 см в залежності від конфігурації фактурного малюнка. В процесі виготовлення термопанелі обидві її частини з'єднуються між собою в одну конструкцію. Термопанель з бетонним облицювальним покриттям виготовляється за спеціальною технологією, яка забезпечує міцне, нероз'ємне, монолітне з'єднання обох частин. Навіть при сильному пошкодженні облицювального шару конструкція не втрачає монолітність, що значно підвищує експлуатаційну надійність і безпеку. Суть корисної моделі пояснюється кресленнями: Фіг. 1 - термопанель вигляд спереду Фіг. 2 - модуль, підготовлений до нанесення покриття Фіг. 3 - розріз А-А Фіг. 1 Фіг. 4 - термопанель в стіновій конструкції. Як показано на фіг. 1, фіг. 2, фіг. 3, фіг. 4, термопанель містить модуль 1, бетонне покриття 2, у разі необхідності кріпиться сталева або скловолоконна сітка 3, для надійного зрощення на лицьовій стороні теплоблока спеціальні технологічні прорізи 4, що зв'язує захисно-декоративне покриття з бетонною стіною будівлі, сталевий дріт 5. Зрощування елементів панелі відбувається в процесі виготовлення захисного бетонного облицювального покриття. Покриття з архітектурного бетону (2) отримують методом вібролиття в формі. Спочатку готують модуль з пінополістиролу (1), потім на його лицьову поверхню наносять технологічні прорізи (10 штук глибиною від 4 мм до 10 мм і шириною від 3 мм до 7 мм) для створення додаткового зчеплення модуля з покриттям (4). Далі на модуль з пінополістиролу (1) кріпиться сталевий дріт (5) у вигляді скоб, у разі необхідності кріпиться сталева або скловолоконна сітка (3). Потім підготовлений таким чином модуль з пінополістиролу (1) поміщають в архітектурний бетон (2), який знаходиться у формі з ПВХ- або АБС-пластику та попередньо оброблений на вібростолі. Після чого під тиском, на спеціальному імпульсному вібростолі, відбувається з'єднання (зрощування) елементів модуля з покриттям. За рахунок вібрації і тиску рідке бетонне покриття (2) проникає в технологічні прорізи (4) і пористу поверхню модуля (1). На початковому етапі бетонне облицювальне покриття являє собою рідкий архітектурний бетон із застосуванням полімеризуючої, повітропоглинаючої добавки і суперпластифікатора. Після застигання бетонного облицювального покриття і подальшої витримки термопанелі отримують монолітне виріб. Монтаж заявлених термопанелей з бетонним облицювальним покриттям при проведенні будівельних робіт здійснюється наступним чином: готові термопанелі встановлюються замок в замок з підбором декоративного малюнка і кріпляться спеціальними кріпленнями (6) до стінової конструкції будівлі (7), після чого між термопанелі і стіною будівлі заливається бетон (8). Металевий дріт (4) у вигляді скоби, що проходить через покриття, надійно пов'язує його з залитим бетоном або полістирол бетоном. В результаті здійснення заявленої корисної моделі отримуємо термопанель (односторонню незнімну опалубку) з готовим фасадним бетонним покриттям підвищеної міцності і з надійним кріпленням до несучої конструкції і до модуля з пінополістиролу. Корисна модель забезпечує енергоефективне утеплення будівлі з різноманітним декоративним оформленням фасадів, володіє низькою собівартістю, завдяки мінімальному використанню ручної праці і високої швидкості монтажу термопанелей. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Термопанель з пінополістиролу з бетонним облицювальним покриттям, що являє собою односторонню незнімну опалубку з захисно-декоративним покриттям і замками для з'єднання та усунення місток холоду, і дротом для з'єднання з несучою конструкцією будівлі, яка відрізняється тим, що захисно-декоративне покриття виготовляється з архітектурного бетону з цементним в'яжучим і суперпластифікатором або комплексною добавкою на його основі. 2. Термопанель за п. 1, яка відрізняється тим, що захисно-декоративний шар виготовляється методом віброформування у формах з полівінілхлориду - ПВХ, полістиролу - ПС, акрилонітрилбутадієнстиролу - АБС. 2 UA 81929 U 5 10 3. Термопанель за п. 1, яка відрізняється тим, що технологічні пази виготовляються за допомогою термічної або механічної різки. 4. Термопанель за п. 1, яка відрізняється тим, що процес підготовки здійснюється на вібростолі, а зрощування на імпульсному вібростолі під тиском на поверхню термопанелі. 5. Термопанель за п. 1, яка відрізняється тим, що може використовуватися як облицювальна плитка. 6. Термопанель за п. 1, яка відрізняється тим, що при використанні як незнімної опалубки, кріпиться на кріплення, яке віддаляє її від стінової або іншої конструкції на необхідну відстань. 7. Термопанель за п. 1, яка відрізняється тим, що кріплення виготовляється з пластику, дерева, металу, комбінацій перерахованих матеріалів в будь-якій необхідній пропорції та конфігурації. 8. Термопанель за п. 1, яка відрізняється тим, що при необхідності простір між термопанеллю і стіною заливається легким або надлегким бетоном. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
