Термоблок з бетонним облицювальним покриттям

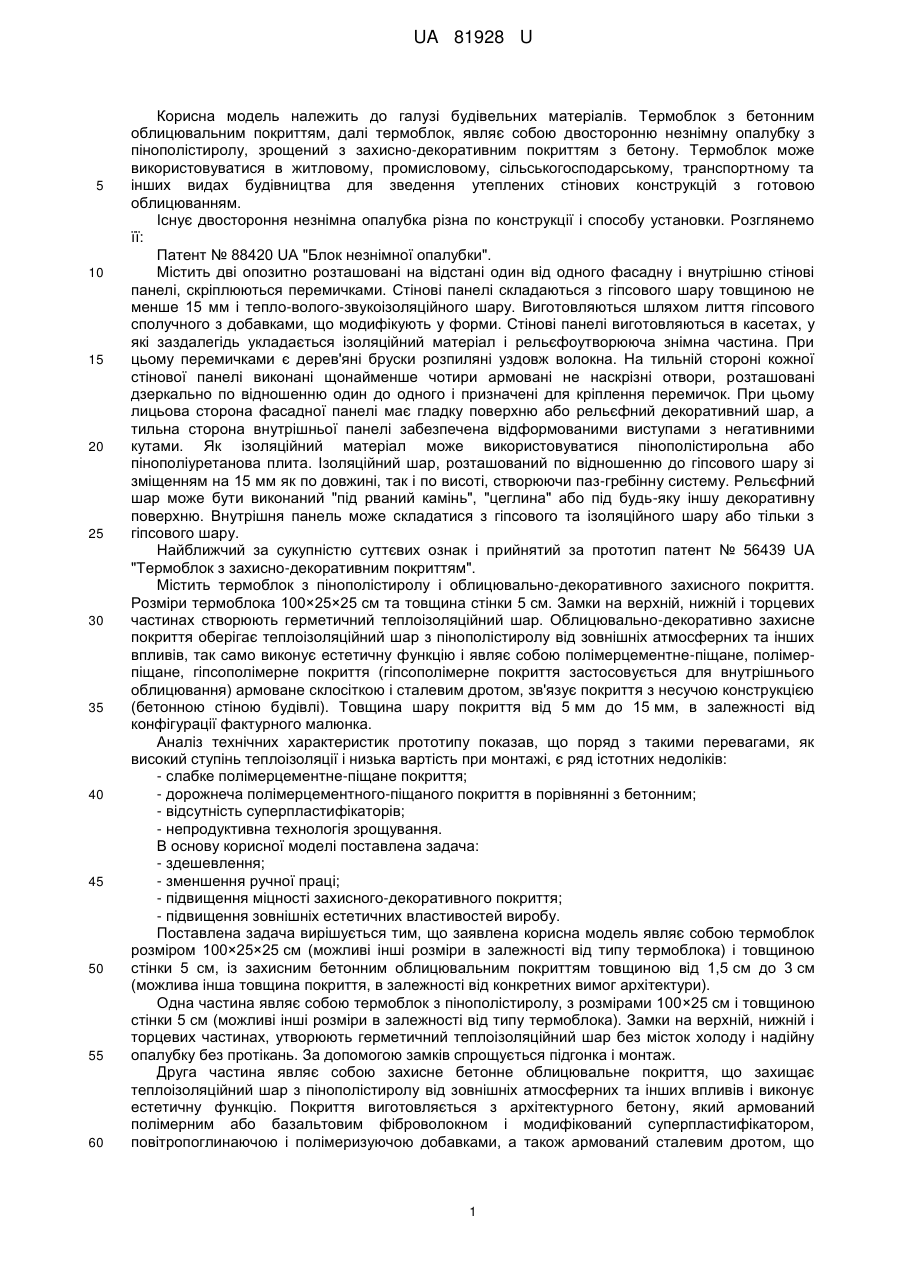

Реферат: Термоблок з пінополістиролу з бетонним облицювальним покриттям являє собою двосторонню незнімну опалубку з захисно-декоративним покриттям, замками для з'єднання та усунення місток холоду, і дротом для з'єднання з несучою конструкцією будівлі. Захисно-декоративне покриття виготовляється з архітектурного бетону з цементним зв’язувальним і суперпластифікаторів або комплексною добавкою на його основі. UA 81928 U (54) ТЕРМОБЛОК З БЕТОННИМ ОБЛИЦЮВАЛЬНИМ ПОКРИТТЯМ UA 81928 U UA 81928 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівельних матеріалів. Термоблок з бетонним облицювальним покриттям, далі термоблок, являє собою двосторонню незнімну опалубку з пінополістиролу, зрощений з захисно-декоративним покриттям з бетону. Термоблок може використовуватися в житловому, промисловому, сільськогосподарському, транспортному та інших видах будівництва для зведення утеплених стінових конструкцій з готовою облицюванням. Існує двостороння незнімна опалубка різна по конструкції і способу установки. Розглянемо її: Патент № 88420 UA "Блок незнімної опалубки". Містить дві опозитно розташовані на відстані один від одного фасадну і внутрішню стінові панелі, скріплюються перемичками. Стінові панелі складаються з гіпсового шару товщиною не менше 15 мм і тепло-волого-звукоізоляційного шару. Виготовляються шляхом лиття гіпсового сполучного з добавками, що модифікують у форми. Стінові панелі виготовляються в касетах, у які заздалегідь укладається ізоляційний матеріал і рельєфоутворююча знімна частина. При цьому перемичками є дерев'яні бруски розпиляні уздовж волокна. На тильній стороні кожної стінової панелі виконані щонайменше чотири армовані не наскрізні отвори, розташовані дзеркально по відношенню один до одного і призначені для кріплення перемичок. При цьому лицьова сторона фасадної панелі має гладку поверхню або рельєфний декоративний шар, а тильна сторона внутрішньої панелі забезпечена відформованими виступами з негативними кутами. Як ізоляційний матеріал може використовуватися пінополістирольна або пінополіуретанова плита. Ізоляційний шар, розташований по відношенню до гіпсового шару зі зміщенням на 15 мм як по довжині, так і по висоті, створюючи паз-гребінну систему. Рельєфний шар може бути виконаний "під рваний камінь", "цеглина" або під будь-яку іншу декоративну поверхню. Внутрішня панель може складатися з гіпсового та ізоляційного шару або тільки з гіпсового шару. Найближчий за сукупністю суттєвих ознак і прийнятий за прототип патент № 56439 UA "Термоблок з захисно-декоративним покриттям". Містить термоблок з пінополістиролу і облицювально-декоративного захисного покриття. Розміри термоблока 100×25×25 см та товщина стінки 5 см. Замки на верхній, нижній і торцевих частинах створюють герметичний теплоізоляційний шар. Облицювально-декоративно захисне покриття оберігає теплоізоляційний шар з пінополістиролу від зовнішніх атмосферних та інших впливів, так само виконує естетичну функцію і являє собою полімерцементне-піщане, полімерпіщане, гіпсополімерне покриття (гіпсополімерне покриття застосовується для внутрішнього облицювання) армоване склосіткою і сталевим дротом, зв'язує покриття з несучою конструкцією (бетонною стіною будівлі). Товщина шару покриття від 5 мм до 15 мм, в залежності від конфігурації фактурного малюнка. Аналіз технічних характеристик прототипу показав, що поряд з такими перевагами, як високий ступінь теплоізоляції і низька вартість при монтажі, є ряд істотних недоліків: - слабке полімерцементне-піщане покриття; - дорожнеча полімерцементного-піщаного покриття в порівнянні з бетонним; - відсутність суперпластифікаторів; - непродуктивна технологія зрощування. В основу корисної моделі поставлена задача: - здешевлення; - зменшення ручної праці; - підвищення міцності захисного-декоративного покриття; - підвищення зовнішніх естетичних властивостей виробу. Поставлена задача вирішується тим, що заявлена корисна модель являє собою термоблок розміром 100×25×25 см (можливі інші розміри в залежності від типу термоблока) і товщиною стінки 5 см, із захисним бетонним облицювальним покриттям товщиною від 1,5 см до 3 см (можлива інша товщина покриття, в залежності від конкретних вимог архітектури). Одна частина являє собою термоблок з пінополістиролу, з розмірами 100×25 см і товщиною стінки 5 см (можливі інші розміри в залежності від типу термоблока). Замки на верхній, нижній і торцевих частинах, утворюють герметичний теплоізоляційний шар без місток холоду і надійну опалубку без протікань. За допомогою замків спрощується підгонка і монтаж. Друга частина являє собою захисне бетонне облицювальне покриття, що захищає теплоізоляційний шар з пінополістиролу від зовнішніх атмосферних та інших впливів і виконує естетичну функцію. Покриття виготовляється з архітектурного бетону, який армований полімерним або базальтовим фіброволокном і модифікований суперпластифікатором, повітропоглинаючою і полімеризуючою добавками, а також армований сталевим дротом, що 1 UA 81928 U 5 10 15 20 25 30 35 40 45 50 55 зв'язує покриття з несучою конструкцією (бетонною стіною будівлі). Товщина шару покриття від 1,5 см до 3 см в залежності від конфігурації фактурного малюнка. В процесі виготовлення обидві частини з'єднуються між собою в одну конструкцію. Термоблок з бетонним облицювальним покриттям виготовляється за спеціальною технологією, яка забезпечує міцне, нероз'ємне, монолітне з'єднання обох частин. Навіть при сильному пошкодженні облицювального шару конструкція не втрачає монолітність, що значно підвищує експлуатаційну надійність і безпеку. Суть корисної моделі пояснюється кресленнями: Фіг. 1 - термоблок з бетонним облицювальним покриттям вигляд спереду. Фіг. 2 - термоблок, підготовлений до нанесення покриття. Фіг. 3 - розріз А-А фіг. 1. Фіг. 4 - термоблок з бетонним облицювальним покриттям в стінової конструкції. Як показано на фіг. 1, фіг. 2, фіг. 3, фіг. 4, термоблок з бетонним облицювальним покриттям містить термоблок 1, бетонне покриття 2. Якщо необхідно кріпиться сталева або скловолоконна сітка 3, для надійного зрощення на лицьовій стороні термоблока спеціальні технологічні прорізи 4, зв'язує захисно-декоративне покриття з бетонною стіною будівлі сталевий дріт 5. Зрощування елементів термоблока з бетонним облицювальним покриттям відбувається в процесі виготовлення покриття. Покриття з архітектурного бетону (2) отримують методом вібролиття в формі. Спочатку готують термоблок з пінополістиролу (1), потім на його лицьову поверхню наносять технологічні прорізи (10 штук глибиною від 4 мм до 10 мм і шириною від 3 мм до 7 мм) для створення додаткового зчеплення термоблока з покриттям (4). Далі на термоблок з пінополістиролу (1) кріпиться сталевий дріт (5) у вигляді скоб, в разі необхідності кріпиться металева або скловолоконна сітка (3). Потім підготовлений таким чином термоблок з пінополістиролу (1) поміщають в архітектурний бетон (2), який знаходиться у формі з ПВХ- або АБС-пластику та попередньо оброблений на вібростолі. Після чого під тиском, на спеціальному імпульсному вiбростолі, відбувається з'єднання (зрощування) елементів модуля з покриттям. За рахунок вібрації і тиску рідке бетонне покриття (2) проникає в технологічні прорізи (4) і пористу поверхню термоблока (1). На початковому етапі бетонне облицювальне покриття являє собою рідкий архітектурний бетон із застосуванням полімеризуючої, повітропоглинаючою добавками і суперпластифікатора. Після застигання бетонного облицювального покриття і подальшої витримки отримують монолітний виріб. Монтаж заявлених термоблоків з бетонним облицювальним покриттям при проведенні будівельних робіт здійснюється наступним чином: Готові термоблоки встановлюються, замок в замок з підбором декоративного малюнка, після чого в них закладається арматура і заливається бетон. Металевий дріт (5) у вигляді скоби, що проходить через покриття, надійно пов'язує його з залитим бетоном. В результаті здійснення заявленої корисної моделі отримуємо термоблок (двосторонню незнімну опалубку) з готовим фасадним бетонним покриттям підвищеної міцності і з надійним кріпленням до несучої конструкції і бетонному покриттю. Корисна модель забезпечує енергоефективне утеплення будівлі з різноманітним декоративним оформленням фасадів, володіє низькою собівартістю, завдяки мінімальному використанню ручної праці і високої швидкості монтажу термопанелей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Термоблок з пінополістиролу з бетонним облицювальним покриттям, що являє собою двосторонню незнімну опалубку з захисно-декоративним покриттям, замками для з'єднання та усунення місток холоду, і дротом для з'єднання з несучою конструкцією будівлі, який відрізняється тим, що захисно-декоративне покриття виготовляється з архітектурного бетону, з цементним зв’язувальним, і суперпластифікаторів або комплексною добавкою на його основі. 2. Термоблок за п. 1, який відрізняється тим, що захисно-декоративний шар виготовляється методом віброформовання у формах з полівінілхлориду - ПВХ, полістиролу - ПС, акрилонірилбутадієнстиролу - АБС. 3. Термоблок за п. 1, який відрізняється тим, що технологічні пази виготовляються за допомогою термічної або механічної різки. 4. Термоблок за п. 1, який відрізняється тим, що процес підготовки здійснюється на вібростолі, а зрощування здійснюється на імпульсному вібростолі під тиском на поверхню термоблока. 2 UA 81928 U 5 10 5. Термоблок за п. 1, який відрізняється тим, що паралельні стінки термоблока з'єднуються перемичками, які можуть бути знімні або незнімні заданого розміру або такими, які регулюються за розмірами. 6. Термоблок за п. 1, який відрізняється тим, що перемички виготовляються з пластику, дерева, металу, комбінацій перерахованих матеріалів в будь-якій необхідній пропорції та конфігурації. 7. Термоблок за п. 1, який відрізняється тим, що термоблок може виготовлятися повністю з пінополістиролу. 8. Термоблок за п. 1, який відрізняється тим, що одна зі стінок термоблока може виготовлятися з надлегкого бетону. 3 UA 81928 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
