Мобільна багатофункціональна установка бвм-“софія” для очищення водопровідної або річкової, або підземно-поверхневої, або підземно-солонуватої води і одержання питної води підвищеної якості споживання

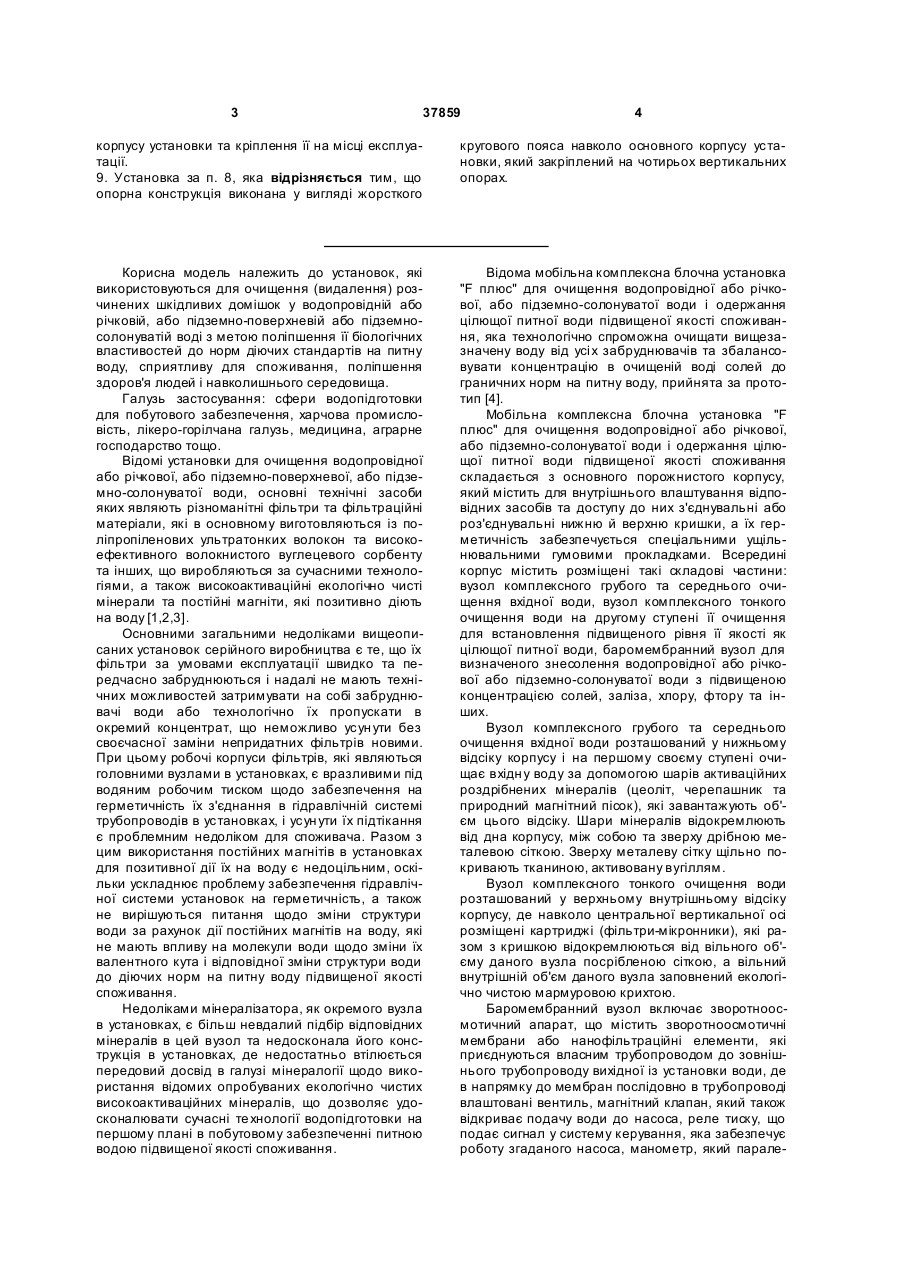

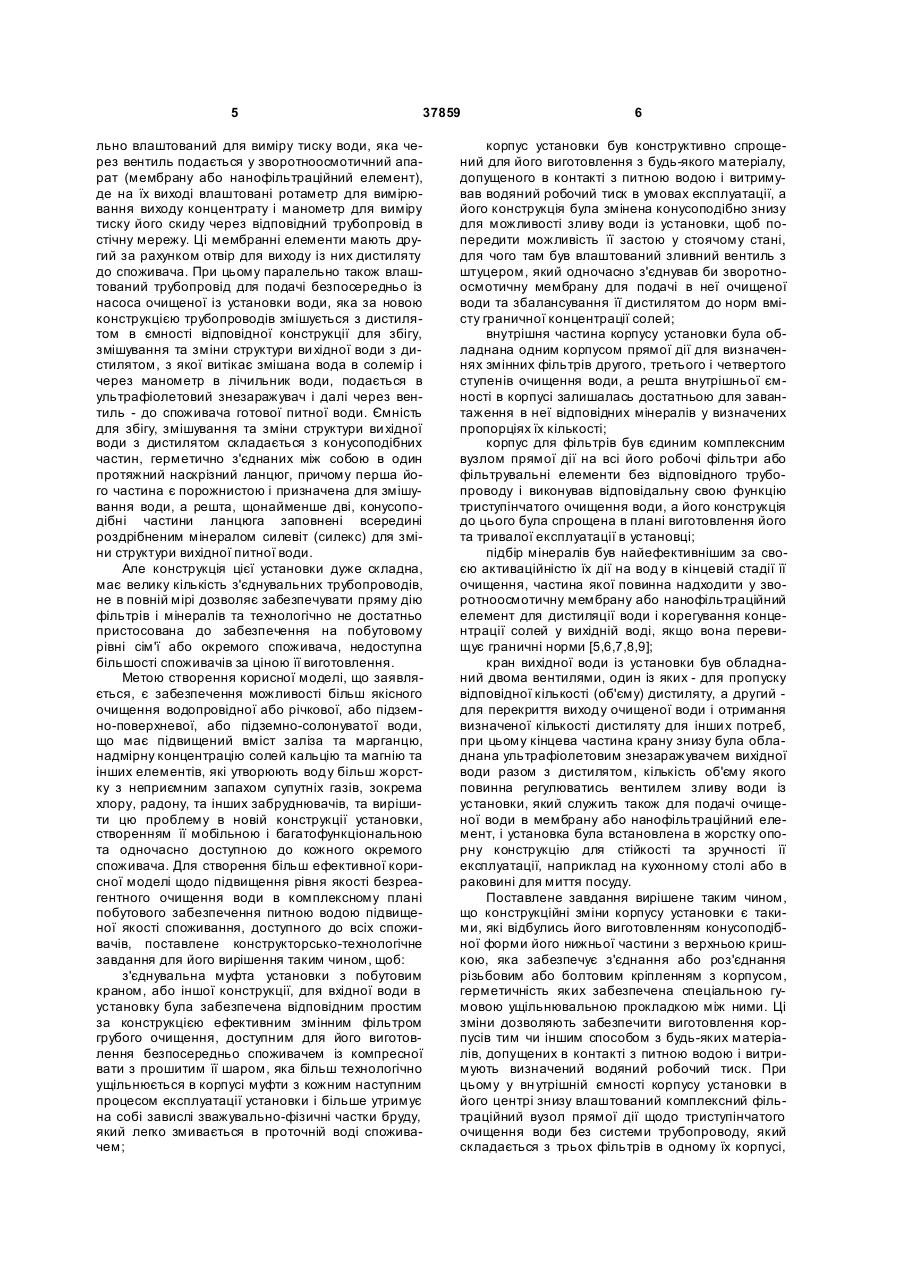

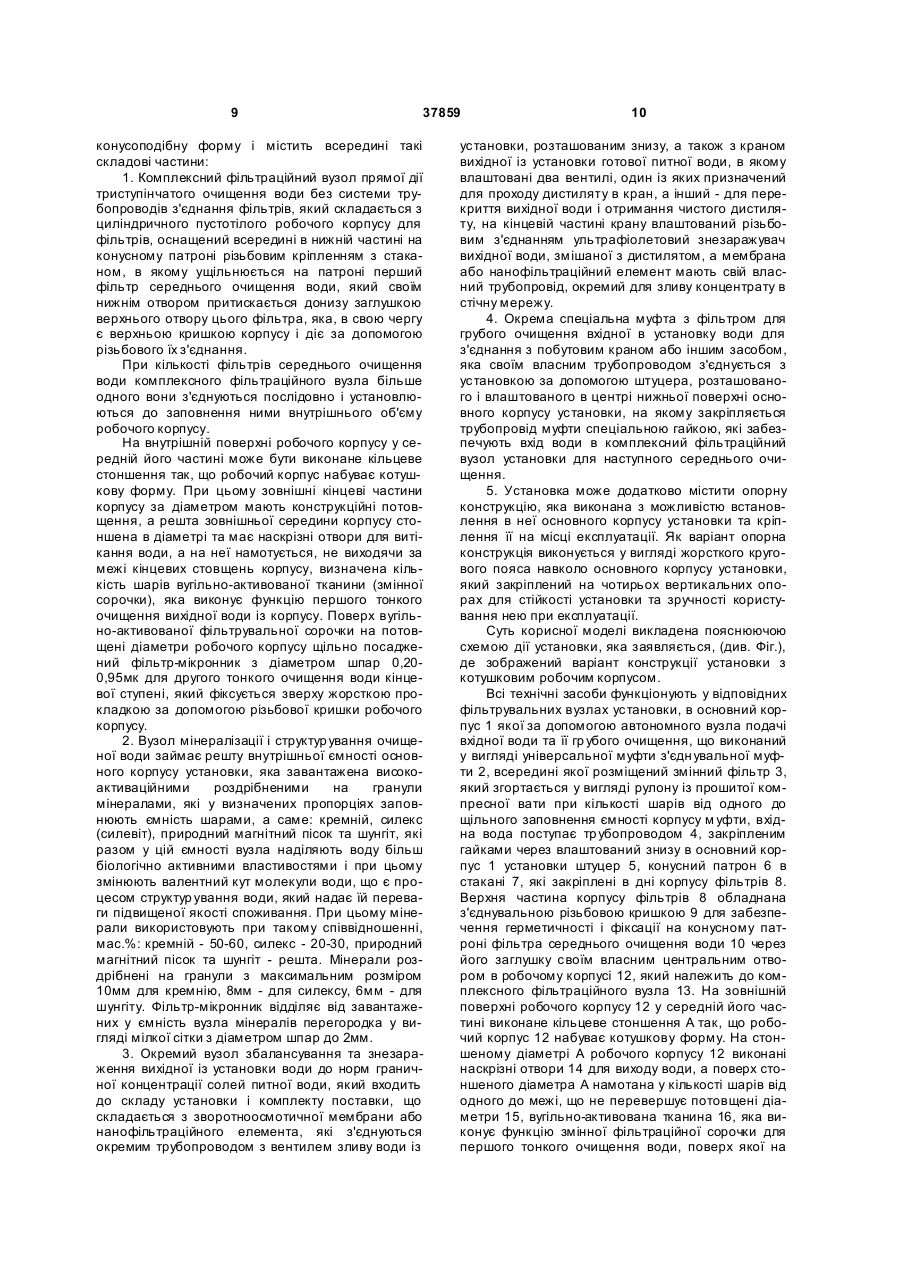

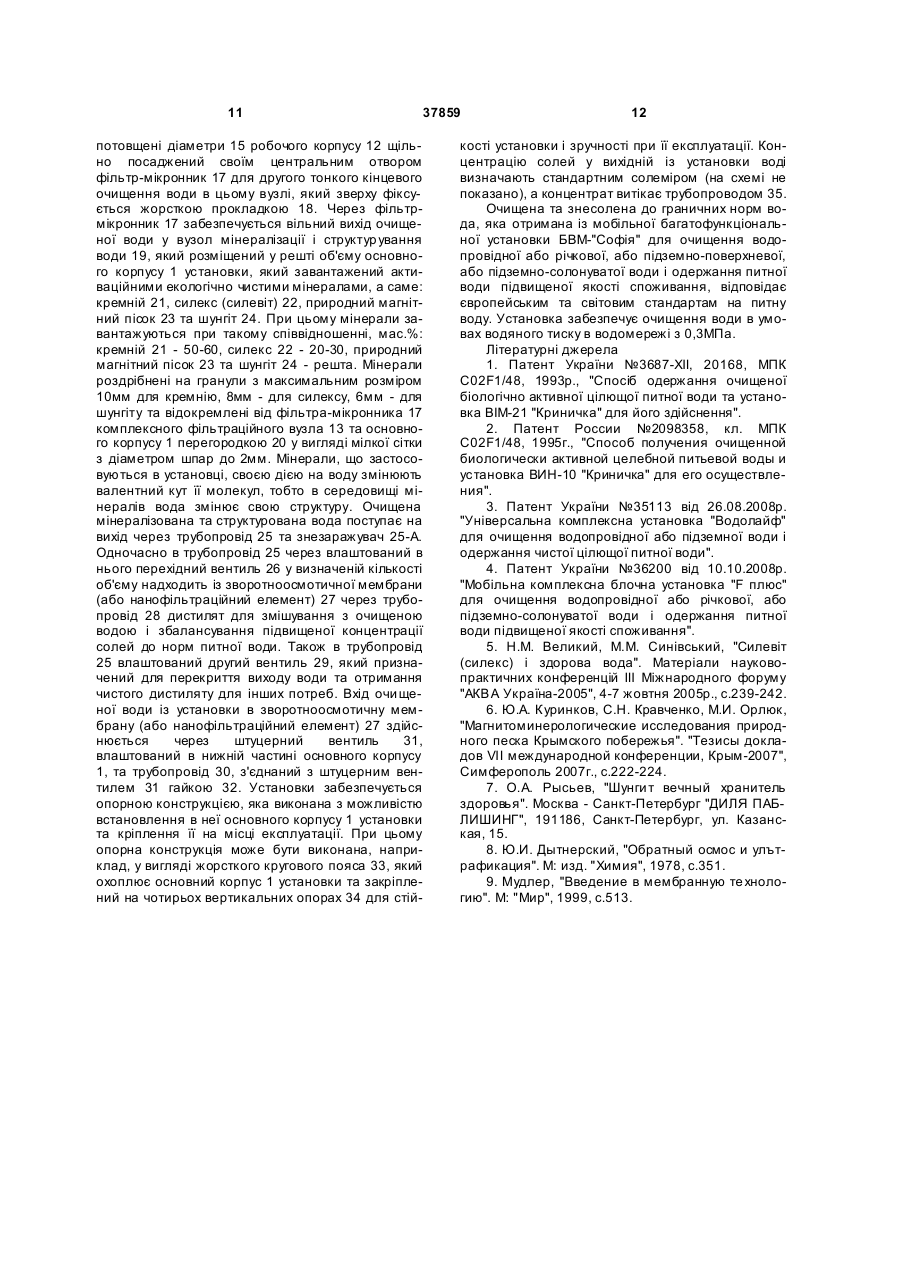

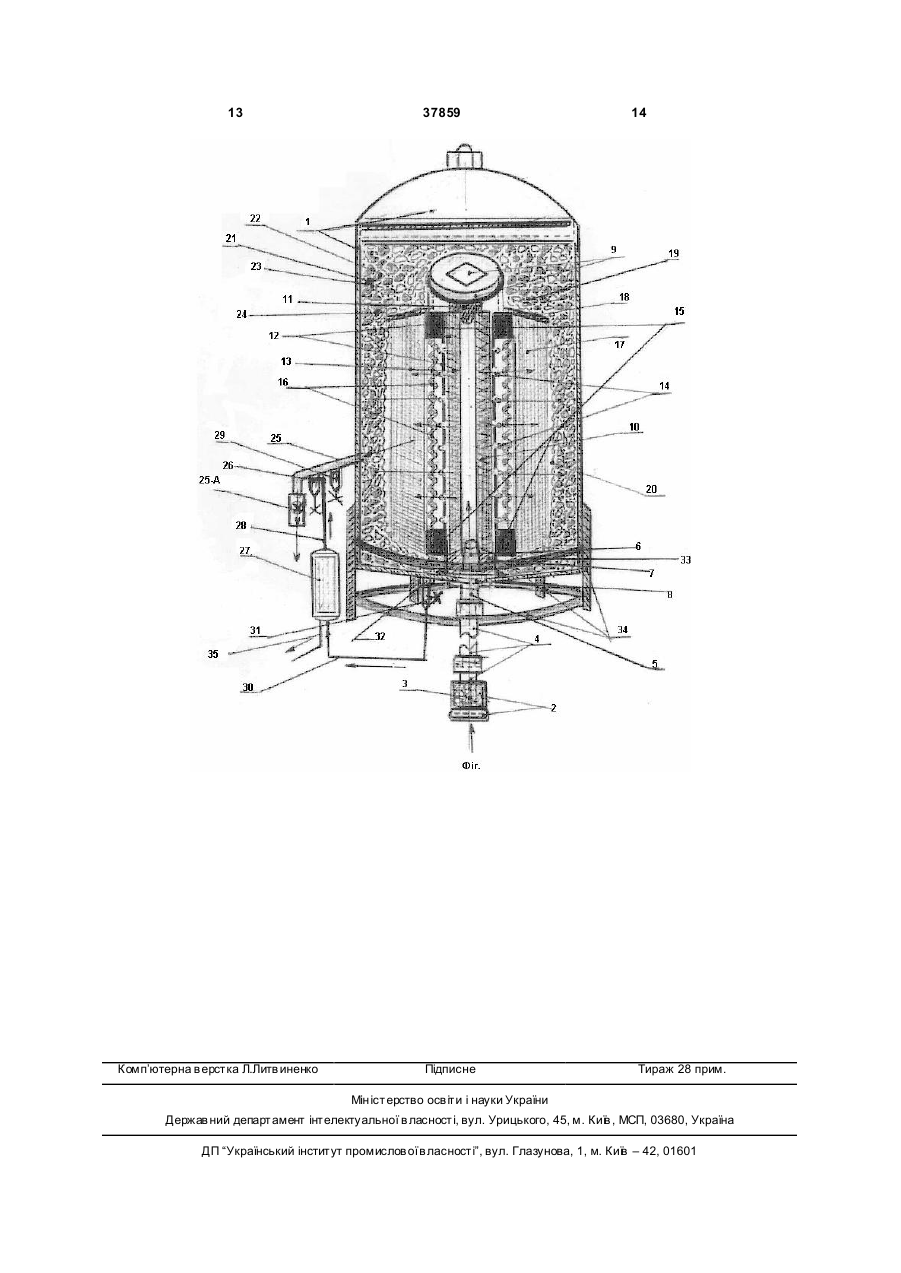

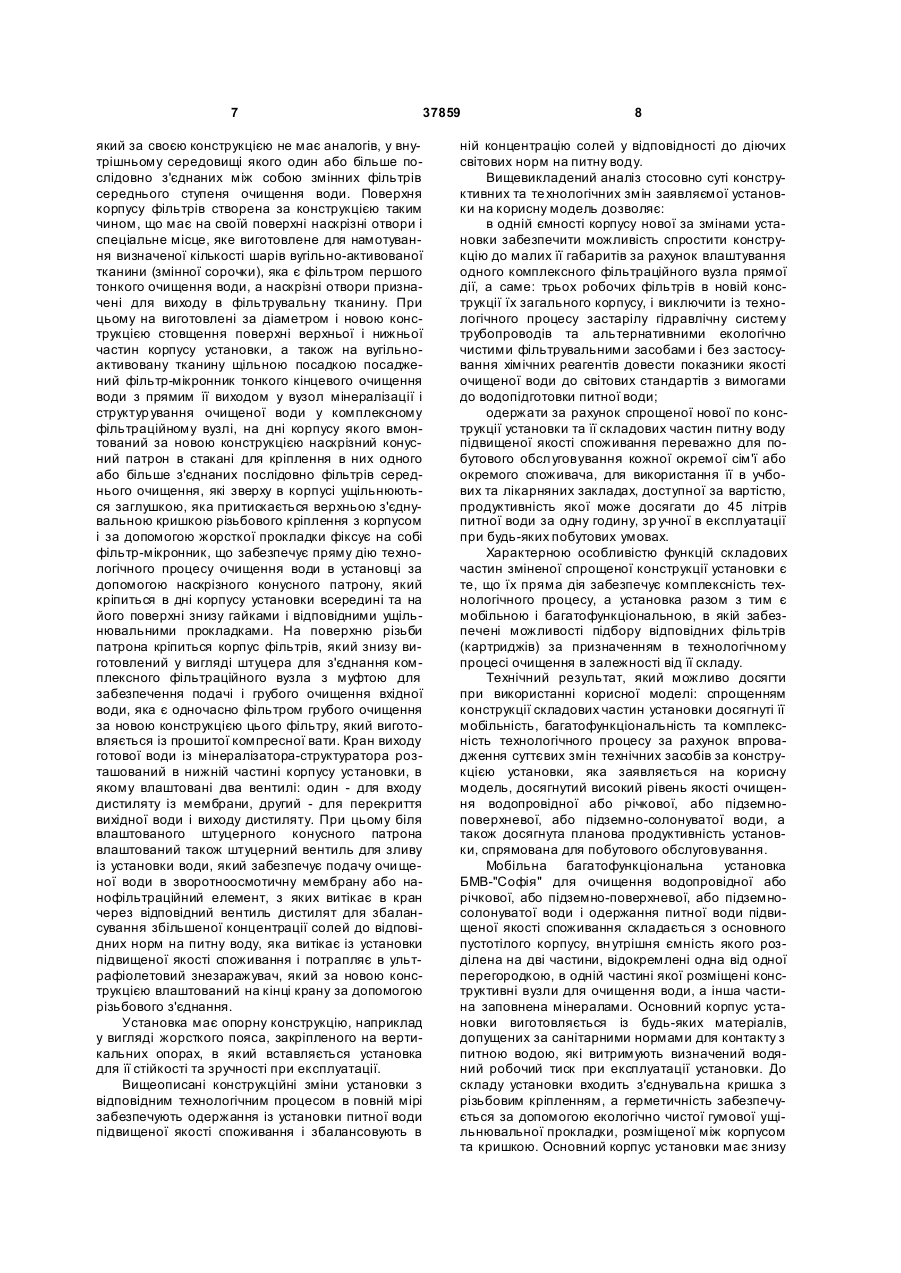

1. Мобільна багатофункціональна установка для очищення водопровідної або річкової, або підземно-поверхневої, або підземно-солонуватої води та одержання питної води підвищеної якості споживання, що містить основний пустотілий корпус, внутрішня ємність якого розділена на дві частини, відокремлені одна від одної перегородкою, в одній частині якої розміщені конструктивні вузли для очищення води, а інша частина заповнена мінералами, яка відрізняється тим, що додатково містить вузол знесолення, збалансування та знезаражування очищеної води у складі зворотноосмотичної мембрани або нанофільтраційного елемента, конструктивні вузли для очищення води виконані у вигляді комплексного фільтраційного вузла середнього, тонкого та кінцевого очищення, причому всі фільтрувальні засоби комплексного фільтраційного вузла з'єднані між собою без використання трубопроводів і утворюють єдиний наскрізний фільтрувальний комплекс, який має власний пустотілий циліндричний робочий корпус (далі - робочий корпус) з наскрізними отворами для виходу води, розміщений всередині основного корпусу, робочий корпус з'єднаний з автономним вузлом подачі вхідної води та її грубого очищення, всередині робочого корпусу розміщений щонайменше один фільтр середнього очищення води, а зовні навколо робочого корпусу розміщена у вигляді шаруватої намотки вугільно-активована тканина, яка виконує функцію змінної фільтраційної сорочки для тонкого очищення води, поверх якої розміщений фільтр-мікронник для кінцевого очищення води, як мінерали використовуються кремній, силекс, природний магнітний пісок та шунгі т, які утворюють вузол мінералізації і структурування очищеної води. 2. Установка за п. 1, яка відрізняється тим, що на внутрішній поверхні робочого корпусу у середній 2 (19) 1 3 37859 4 корпусу установки та кріплення її на місці експлуатації. 9. Установка за п. 8, яка відрізняється тим, що опорна конструкція виконана у вигляді жорсткого кругового пояса навколо основного корпусу установки, який закріплений на чотирьох вертикальних опорах. Корисна модель належить до установок, які використовуються для очищення (видалення) розчинених шкідливих домішок у водопровідній або річковій, або підземно-поверхневій або підземносолонуватій воді з метою поліпшення її біологічних властивостей до норм діючих стандартів на питну воду, сприятливу для споживання, поліпшення здоров'я людей і навколишнього середовища. Галузь застосування: сфери водопідготовки для побутового забезпечення, харчова промисловість, лікеро-горілчана галузь, медицина, аграрне господарство тощо. Відомі установки для очищення водопровідної або річкової, або підземно-поверхневої, або підземно-солонуватої води, основні технічні засоби яких являють різноманітні фільтри та фільтраційні матеріали, які в основному виготовляються із поліпропіленових ультратонких волокон та високоефективного волокнистого вуглецевого сорбенту та інших, що виробляються за сучасними технологіями, а також високоактиваційні екологічно чисті мінерали та постійні магніти, які позитивно діють на воду [1,2,3]. Основними загальними недоліками вищеописаних установок серійного виробництва є те, що їх фільтри за умовами експлуатації швидко та передчасно забруднюються і надалі не мають технічних можливостей затримувати на собі забруднювачі води або технологічно їх пропускати в окремий концентрат, що неможливо усун ути без своєчасної заміни непридатних фільтрів новими. При цьому робочі корпуси фільтрів, які являються головними вузлами в установках, є вразливими під водяним робочим тиском щодо забезпечення на герметичність їх з'єднання в гідравлічній системі трубопроводів в установках, і усун ути їх підтікання є проблемним недоліком для споживача. Разом з цим використання постійних магнітів в установках для позитивної дії їх на воду є недоцільним, оскільки ускладнює проблему забезпечення гідравлічної системи установок на герметичність, а також не вирішуються питання щодо зміни структури води за рахунок дії постійних магнітів на воду, які не мають впливу на молекули води щодо зміни їх валентного кута і відповідної зміни структури води до діючих норм на питну воду підвищеної якості споживання. Недоліками мінералізатора, як окремого вузла в установках, є більш невдалий підбір відповідних мінералів в цей вузол та недосконала його конструкція в установках, де недостатньо втілюється передовий досвід в галузі мінералогії щодо використання відомих опробуваних екологічно чистих високоактиваційних мінералів, що дозволяє удосконалювати сучасні те хнології водопідготовки на першому плані в побутовому забезпеченні питною водою підвищеної якості споживання. Відома мобільна комплексна блочна установка "F плюс" для очищення водопровідної або річкової, або підземно-солонуватої води і одержання цілющої питної води підвищеної якості споживання, яка технологічно спроможна очищати вищезазначену воду від усі х забруднювачів та збалансовувати концентрацію в очищеній воді солей до граничних норм на питну воду, прийнята за прототип [4]. Мобільна комплексна блочна установка "F плюс" для очищення водопровідної або річкової, або підземно-солонуватої води і одержання цілющої питної води підвищеної якості споживання складається з основного порожнистого корпусу, який містить для внутрішнього влаштування відповідних засобів та доступу до них з'єднувальні або роз'єднувальні нижню й верхню кришки, а їх герметичність забезпечується спеціальними ущільнювальними гумовими прокладками. Всередині корпус містить розміщені такі складові частини: вузол комплексного грубого та середнього очищення вхідної води, вузол комплексного тонкого очищення води на другому ступені її очищення для встановлення підвищеного рівня її якості як цілющої питної води, баромембранний вузол для визначеного знесолення водопровідної або річкової або підземно-солонуватої води з підвищеною концентрацією солей, заліза, хлору, фтору та інших. Вузол комплексного грубого та середнього очищення вхідної води розташований у нижньому відсіку корпусу і на першому своєму ступені очищає вхідн у воду за допомогою шарів активаційних роздрібнених мінералів (цеоліт, черепашник та природний магнітний пісок), які завантажують об'єм цього відсіку. Шари мінералів відокремлюють від дна корпусу, між собою та зверху дрібною металевою сіткою. Зверху металеву сітку щільно покривають тканиною, активовану вугіллям. Вузол комплексного тонкого очищення води розташований у верхньому внутрішньому відсіку корпусу, де навколо центральної вертикальної осі розміщені картриджі (фільтри-мікронники), які разом з кришкою відокремлюються від вільного об'єму даного вузла посрібленою сіткою, а вільний внутрішній об'єм даного вузла заповнений екологічно чистою мармуровою крихтою. Баромембранний вузол включає зворотноосмотичний апарат, що містить зворотноосмотичні мембрани або нанофільтраційні елементи, які приєднуються власним трубопроводом до зовнішнього трубопроводу вихідної із установки води, де в напрямку до мембран послідовно в трубопроводі влаштовані вентиль, магнітний клапан, який також відкриває подачу води до насоса, реле тиску, що подає сигнал у систему керування, яка забезпечує роботу згаданого насоса, манометр, який парале 5 37859 льно влаштований для виміру тиску води, яка через вентиль подається у зворотноосмотичний апарат (мембрану або нанофільтраційний елемент), де на їх виході влаштовані ротаметр для вимірювання виходу концентрату і манометр для виміру тиску його скиду через відповідний трубопровід в стічну мережу. Ці мембранні елементи мають другий за рахунком отвір для виходу із них дистиляту до споживача. При цьому паралельно також влаштований трубопровід для подачі безпосередньо із насоса очищеної із установки води, яка за новою конструкцією трубопроводів змішується з дистилятом в ємності відповідної конструкції для збігу, змішування та зміни структури ви хідної води з дистилятом, з якої витікає змішана вода в солемір і через манометр в лічильник води, подається в ультрафіолетовий знезаражувач і далі через вентиль - до споживача готової питної води. Ємність для збігу, змішування та зміни структури ви хідної води з дистилятом складається з конусоподібних частин, герметично з'єднаних між собою в один протяжний наскрізний ланцюг, причому перша його частина є порожнистою і призначена для змішування води, а решта, щонайменше дві, конусоподібні частини ланцюга заповнені всередині роздрібненим мінералом силевіт (силекс) для зміни структури вихідної питної води. Але конструкція цієї установки дуже складна, має велику кількість з'єднувальних трубопроводів, не в повній мірі дозволяє забезпечувати пряму дію фільтрів і мінералів та технологічно не достатньо пристосована до забезпечення на побутовому рівні сім'ї або окремого споживача, недоступна більшості споживачів за ціною її виготовлення. Метою створення корисної моделі, що заявляється, є забезпечення можливості більш якісного очищення водопровідної або річкової, або підземно-поверхневої, або підземно-солонуватої води, що має підвищений вміст заліза та марганцю, надмірну концентрацію солей кальцію та магнію та інших елементів, які утворюють воду більш жорстку з неприємним запахом супутніх газів, зокрема хлору, радону, та інших забруднювачів, та вирішити цю проблему в новій конструкції установки, створенням її мобільною і багатофункціональною та одночасно доступною до кожного окремого споживача. Для створення більш ефективної корисної моделі щодо підвищення рівня якості безреагентного очищення води в комплексному плані побутового забезпечення питною водою підвищеної якості споживання, доступного до всіх споживачів, поставлене конструкторсько-технологічне завдання для його вирішення таким чином, щоб: з'єднувальна муфта установки з побутовим краном, або іншої конструкції, для вхідної води в установку була забезпечена відповідним простим за конструкцією ефективним змінним фільтром грубого очищення, доступним для його виготовлення безпосередньо споживачем із компресної вати з прошитим її шаром, яка більш технологічно ущільнюється в корпусі муфти з кожним наступним процесом експлуатації установки і більше утримує на собі завислі зважувально-фізичні частки бруду, який легко змивається в проточній воді споживачем; 6 корпус установки був конструктивно спрощений для його виготовлення з будь-якого матеріалу, допущеного в контакті з питною водою і витримував водяний робочий тиск в умовах експлуатації, а його конструкція була змінена конусоподібно знизу для можливості зливу води із установки, щоб попередити можливість її застою у стоячому стані, для чого там був влаштований зливний вентиль з штуцером, який одночасно з'єднував би зворотноосмотичну мембрану для подачі в неї очищеної води та збалансування її дистилятом до норм вмісту граничної концентрації солей; внутрішня частина корпусу установки була обладнана одним корпусом прямої дії для визначеннях змінних фільтрів другого, третього і четвертого ступенів очищення води, а решта внутрішньої ємності в корпусі залишалась достатньою для завантаження в неї відповідних мінералів у визначених пропорціях їх кількості; корпус для фільтрів був єдиним комплексним вузлом прямої дії на всі його робочі фільтри або фільтрувальні елементи без відповідного трубопроводу і виконував відповідальну свою функцію триступінчатого очищення води, а його конструкція до цього була спрощена в плані виготовлення його та тривалої експлуатації в установці; підбір мінералів був найефективнішим за своєю активаційністю їх дії на воду в кінцевій стадії її очищення, частина якої повинна надходити у зворотноосмотичну мембрану або нанофільтраційний елемент для дистиляції води і корегування концентрації солей у вихідній воді, якщо вона перевищує граничні норми [5,6,7,8,9]; кран вихідної води із установки був обладнаний двома вентилями, один із яких - для пропуску відповідної кількості (об'єму) дистиляту, а другий для перекриття виходу очищеної води і отримання визначеної кількості дистиляту для інши х потреб, при цьому кінцева частина крану знизу була обладнана ультрафіолетовим знезаражувачем вихідної води разом з дистилятом, кількість об'єму якого повинна регулюватись вентилем зливу води із установки, який служить також для подачі очищеної води в мембрану або нанофільтраційний елемент, і установка була встановлена в жорстку опорну конструкцію для стійкості та зручності її експлуатації, наприклад на кухонному столі або в раковині для миття посуду. Поставлене завдання вирішене таким чином, що конструкційні зміни корпусу установки є такими, які відбулись його виготовленням конусоподібної форми його нижньої частини з верхньою кришкою, яка забезпечує з'єднання або роз'єднання різьбовим або болтовим кріпленням з корпусом, герметичність яких забезпечена спеціальною гумовою ущільнювальною прокладкою між ними. Ці зміни дозволяють забезпечити виготовлення корпусів тим чи іншим способом з будь-яких матеріалів, допущених в контакті з питною водою і витримують визначений водяний робочий тиск. При цьому у вн утрішній ємності корпусу установки в його центрі знизу влаштований комплексний фільтраційний вузол прямої дії щодо триступінчатого очищення води без системи трубопроводу, який складається з трьох фільтрів в одному їх корпусі, 7 37859 який за своєю конструкцією не має аналогів, у внутрішньому середовищі якого один або більше послідовно з'єднаних між собою змінних фільтрів середнього ступеня очищення води. Поверхня корпусу фільтрів створена за конструкцією таким чином, що має на своїй поверхні наскрізні отвори і спеціальне місце, яке виготовлене для намотування визначеної кількості шарів вугільно-активованої тканини (змінної сорочки), яка є фільтром першого тонкого очищення води, а наскрізні отвори призначені для виходу в фільтрувальну тканину. При цьому на виготовлені за діаметром і новою конструкцією стовщення поверхні верхньої і нижньої частин корпусу установки, а також на вугільноактивовану тканину щільною посадкою посаджений фільтр-мікронник тонкого кінцевого очищення води з прямим її виходом у вузол мінералізації і структур ування очищеної води у комплексному фільтраційному вузлі, на дні корпусу якого вмонтований за новою конструкцією наскрізний конусний патрон в стакані для кріплення в них одного або більше з'єднаних послідовно фільтрів середнього очищення, які зверху в корпусі ущільнюються заглушкою, яка притискається верхньою з'єднувальною кришкою різьбового кріплення з корпусом і за допомогою жорсткої прокладки фіксує на собі фільтр-мікронник, що забезпечує пряму дію технологічного процесу очищення води в установці за допомогою наскрізного конусного патрону, який кріпиться в дні корпусу установки всередині та на його поверхні знизу гайками і відповідними ущільнювальними прокладками. На поверхню різьби патрона кріпиться корпус фільтрів, який знизу виготовлений у вигляді штуцера для з'єднання комплексного фільтраційного вузла з муфтою для забезпечення подачі і грубого очищення вхідної води, яка є одночасно фільтром грубого очищення за новою конструкцією цього фільтру, який виготовляється із прошитої компресної вати. Кран виходу готової води із мінералізатора-структуратора розташований в нижній частині корпусу установки, в якому влаштовані два вентилі: один - для входу дистиляту із мембрани, другий - для перекриття вихідної води і виходу дистиляту. При цьому біля влаштованого штуцерного конусного патрона влаштований також штуцерний вентиль для зливу із установки води, який забезпечує подачу очи щеної води в зворотноосмотичну мембрану або нанофільтраційний елемент, з яких витікає в кран через відповідний вентиль дистилят для збалансування збільшеної концентрації солей до відповідних норм на питну воду, яка витікає із установки підвищеної якості споживання і потрапляє в ультрафіолетовий знезаражувач, який за новою конструкцією влаштований на кінці крану за допомогою різьбового з'єднання. Установка має опорну конструкцію, наприклад у вигляді жорсткого пояса, закріпленого на вертикальних опорах, в який вставляється установка для її стійкості та зручності при експлуатації. Вищеописані конструкційні зміни установки з відповідним технологічним процесом в повній мірі забезпечують одержання із установки питної води підвищеної якості споживання і збалансовують в 8 ній концентрацію солей у відповідності до діючих світових норм на питну воду. Вищевикладений аналіз стосовно суті конструктивних та те хнологічних змін заявляємої установки на корисну модель дозволяє: в одній ємності корпусу нової за змінами установки забезпечити можливість спростити конструкцію до малих її габаритів за рахунок влаштування одного комплексного фільтраційного вузла прямої дії, а саме: трьох робочих фільтрів в новій конструкції їх загального корпусу, і виключити із технологічного процесу застарілу гідравлічну систему трубопроводів та альтернативними екологічно чистими фільтрувальними засобами і без застосування хімічних реагентів довести показники якості очищеної води до світових стандартів з вимогами до водопідготовки питної води; одержати за рахунок спрощеної нової по конструкції установки та її складових частин питну воду підвищеної якості споживання переважно для побутового обслуговування кожної окремої сім'ї або окремого споживача, для використання її в учбових та лікарняних закладах, доступної за вартістю, продуктивність якої може досягати до 45 літрів питної води за одну годину, зр учної в експлуатації при будь-яких побутових умовах. Характерною особливістю функцій складових частин зміненої спрощеної конструкції установки є те, що їх пряма дія забезпечує комплексність технологічного процесу, а установка разом з тим є мобільною і багатофункціональною, в якій забезпечені можливості підбору відповідних фільтрів (картриджів) за призначенням в технологічному процесі очищення в залежності від її складу. Технічний результат, який можливо досягти при використанні корисної моделі: спрощенням конструкції складових частин установки досягнуті її мобільність, багатофункціональність та комплексність технологічного процесу за рахунок впровадження суттєвих змін технічних засобів за конструкцією установки, яка заявляється на корисну модель, досягнутий високий рівень якості очищення водопровідної або річкової, або підземноповерхневої, або підземно-солонуватої води, а також досягнута планова продуктивність установки, спрямована для побутового обслуговування. Мобільна багатофункціональна установка БМВ-"Софія" для очищення водопровідної або річкової, або підземно-поверхневої, або підземносолонуватої води і одержання питної води підвищеної якості споживання складається з основного пустотілого корпусу, вн утрішня ємність якого розділена на дві частини, відокремлені одна від одної перегородкою, в одній частині якої розміщені конструктивні вузли для очищення води, а інша частина заповнена мінералами. Основний корпус установки виготовляється із будь-яких матеріалів, допущених за санітарними нормами для контакту з питною водою, які витримують визначений водяний робочий тиск при експлуатації установки. До складу установки входить з'єднувальна кришка з різьбовим кріпленням, а герметичність забезпечується за допомогою екологічно чистої гумової ущільнювальної прокладки, розміщеної між корпусом та кришкою. Основний корпус установки має знизу 9 37859 конусоподібну форму і містить всередині такі складові частини: 1. Комплексний фільтраційний вузол прямої дії триступінчатого очищення води без системи трубопроводів з'єднання фільтрів, який складається з циліндричного пустотілого робочого корпусу для фільтрів, оснащений всередині в нижній частині на конусному патроні різьбовим кріпленням з стаканом, в якому ущільнюється на патроні перший фільтр середнього очищення води, який своїм нижнім отвором притискається донизу заглушкою верхнього отвору цього фільтра, яка, в свою чергу є верхньою кришкою корпусу і діє за допомогою різьбового їх з'єднання. При кількості фільтрів середнього очищення води комплексного фільтраційного вузла більше одного вони з'єднуються послідовно і установлюються до заповнення ними внутрішнього об'єму робочого корпусу. На внутрішній поверхні робочого корпусу у середній його частині може бути виконане кільцеве стоншення так, що робочий корпус набуває котушкову форму. При цьому зовнішні кінцеві частини корпусу за діаметром мають конструкційні потовщення, а решта зовнішньої середини корпусу стоншена в діаметрі та має наскрізні отвори для витікання води, а на неї намотується, не виходячи за межі кінцевих стовщень корпусу, визначена кількість шарів вугільно-активованої тканини (змінної сорочки), яка виконує функцію першого тонкого очищення вихідної води із корпусу. Поверх вугільно-активованої фільтрувальної сорочки на потовщені діаметри робочого корпусу щільно посаджений фільтр-мікронник з діаметром шпар 0,200,95мк для другого тонкого очищення води кінцевої ступені, який фіксується зверху жорсткою прокладкою за допомогою різьбової кришки робочого корпусу. 2. Вузол мінералізації і структур ування очищеної води займає решту внутрішньої ємності основного корпусу установки, яка завантажена високоактиваційними роздрібненими на гранули мінералами, які у визначених пропорціях заповнюють ємність шарами, а саме: кремній, силекс (силевіт), природний магнітний пісок та шунгіт, які разом у цій ємності вузла наділяють воду більш біологічно активними властивостями і при цьому змінюють валентний кут молекули води, що є процесом структур ування води, який надає їй переваги підвищеної якості споживання. При цьому мінерали використовують при такому співвідношенні, мас.%: кремній - 50-60, силекс - 20-30, природний магнітний пісок та шунгіт - решта. Мінерали роздрібнені на гранули з максимальним розміром 10мм для кремнію, 8мм - для силексу, 6мм - для шунгіту. Фільтр-мікронник відділяє від завантажених у ємність вузла мінералів перегородка у вигляді мілкої сітки з діаметром шпар до 2мм. 3. Окремий вузол збалансування та знезараження вихідної із установки води до норм граничної концентрації солей питної води, який входить до складу установки і комплекту поставки, що складається з зворотноосмотичної мембрани або нанофільтраційного елемента, які з'єднуються окремим трубопроводом з вентилем зливу води із 10 установки, розташованим знизу, а також з краном вихідної із установки готової питної води, в якому влаштовані два вентилі, один із яких призначений для проходу дистиляту в кран, а інший - для перекриття вихідної води і отримання чистого дистиляту, на кінцевій частині крану влаштований різьбовим з'єднанням ультрафіолетовий знезаражувач вихідної води, змішаної з дистилятом, а мембрана або нанофільтраційний елемент мають свій власний трубопровід, окремий для зливу концентрату в стічну мережу. 4. Окрема спеціальна муфта з фільтром для грубого очищення вхідної в установку води для з'єднання з побутовим краном або іншим засобом, яка своїм власним трубопроводом з'єднується з установкою за допомогою штуцера, розташованого і влаштованого в центрі нижньої поверхні основного корпусу установки, на якому закріпляється трубопровід муфти спеціальною гайкою, які забезпечують вхід води в комплексний фільтраційний вузол установки для наступного середнього очищення. 5. Установка може додатково містити опорну конструкцію, яка виконана з можливістю встановлення в неї основного корпусу установки та кріплення її на місці експлуатації. Як варіант опорна конструкція виконується у вигляді жорсткого кругового пояса навколо основного корпусу установки, який закріплений на чотирьох вертикальних опорах для стійкості установки та зручності користування нею при експлуатації. Суть корисної моделі викладена пояснюючою схемою дії установки, яка заявляється, (див. Фіг.), де зображений варіант конструкції установки з котушковим робочим корпусом. Всі технічні засоби функціонують у відповідних фільтрувальних вузлах установки, в основний корпус 1 якої за допомогою автономного вузла подачі вхідної води та її гр убого очищення, що виконаний у вигляді універсальної муфти з'єдн увальної муфти 2, всередині якої розміщений змінний фільтр 3, який згортається у вигляді рулону із прошитої компресної вати при кількості шарів від одного до щільного заповнення ємності корпусу м уфти, вхідна вода поступає тр убопроводом 4, закріпленим гайками через влаштований знизу в основний корпус 1 установки штуцер 5, конусний патрон 6 в стакані 7, які закріплені в дні корпусу фільтрів 8. Верхня частина корпусу фільтрів 8 обладнана з'єднувальною різьбовою кришкою 9 для забезпечення герметичності і фіксації на конусному патроні фільтра середнього очищення води 10 через його заглушку своїм власним центральним отвором в робочому корпусі 12, який належить до комплексного фільтраційного вузла 13. На зовнішній поверхні робочого корпусу 12 у середній його частині виконане кільцеве стоншення А так, що робочий корпус 12 набуває котушкову форму. На стоншеному діаметрі А робочого корпусу 12 виконані наскрізні отвори 14 для виходу води, а поверх стоншеного діаметра А намотана у кількості шарів від одного до межі, що не перевершує потовщені діаметри 15, вугільно-активована тканина 16, яка виконує функцію змінної фільтраційної сорочки для першого тонкого очищення води, поверх якої на 11 37859 потовщені діаметри 15 робочого корпусу 12 щільно посаджений своїм центральним отвором фільтр-мікронник 17 для другого тонкого кінцевого очищення води в цьому вузлі, який зверху фіксується жорсткою прокладкою 18. Через фільтрмікронник 17 забезпечується вільний вихід очищеної води у вузол мінералізації і структур ування води 19, який розміщений у решті об'єму основного корпусу 1 установки, який завантажений активаційними екологічно чистими мінералами, а саме: кремній 21, силекс (силевіт) 22, природний магнітний пісок 23 та шунгіт 24. При цьому мінерали завантажуються при такому співвідношенні, мас.%: кремній 21 - 50-60, силекс 22 - 20-30, природний магнітний пісок 23 та шунгіт 24 - решта. Мінерали роздрібнені на гранули з максимальним розміром 10мм для кремнію, 8мм - для силексу, 6мм - для шунгіту та відокремлені від фільтра-мікронника 17 комплексного фільтраційного вузла 13 та основного корпусу 1 перегородкою 20 у вигляді мілкої сітки з діаметром шпар до 2мм. Мінерали, що застосовуються в установці, своєю дією на воду змінюють валентний кут її молекул, тобто в середовищі мінералів вода змінює свою структуру. Очищена мінералізована та структурована вода поступає на вихід через трубопровід 25 та знезаражувач 25-А. Одночасно в трубопровід 25 через влаштований в нього перехідний вентиль 26 у визначеній кількості об'єму надходить із зворотноосмотичної мембрани (або нанофільтраційний елемент) 27 через трубопровід 28 дистилят для змішування з очищеною водою і збалансування підвищеної концентрації солей до норм питної води. Також в трубопровід 25 влаштований другий вентиль 29, який призначений для перекриття виходу води та отримання чистого дистиляту для інших потреб. Вхід очи щеної води із установки в зворотноосмотичну мембрану (або нанофільтраційний елемент) 27 здійснюється через штуцерний вентиль 31, влаштований в нижній частині основного корпусу 1, та трубопровід 30, з'єднаний з штуцерним вентилем 31 гайкою 32. Установки забезпечується опорною конструкцією, яка виконана з можливістю встановлення в неї основного корпусу 1 установки та кріплення її на місці експлуатації. При цьому опорна конструкція може бути виконана, наприклад, у вигляді жорсткого кругового пояса 33, який охоплює основний корпус 1 установки та закріплений на чотирьох вертикальних опорах 34 для стій 12 кості установки і зручності при її експлуатації. Концентрацію солей у вихідній із установки воді визначають стандартним солеміром (на схемі не показано), а концентрат витікає трубопроводом 35. Очищена та знесолена до граничних норм вода, яка отримана із мобільної багатофункціональної установки БВМ-"Софія" для очищення водопровідної або річкової, або підземно-поверхневої, або підземно-солонуватої води і одержання питної води підвищеної якості споживання, відповідає європейським та світовим стандартам на питну воду. Установка забезпечує очищення води в умовах водяного тиску в водомережі з 0,3МПа. Літературні джерела 1. Патент України №3687-ХІІ, 20168, МПК C02F1/48, 1993p., "Спосіб одержання очищеної біологічно активної цілющої питної води та установка ВІМ-21 "Криничка" для його здійснення". 2. Патент России №2098358, кл. МПК C02F1/48, 1995г., "Способ получения очищенной биологически активной целебной питьевой воды и установка ВИН-10 "Криничка" для его осуществления". 3. Патент України №35113 від 26.08.2008р. "Універсальна комплексна установка "Водолайф" для очищення водопровідної або підземної води і одержання чистої цілющої питної води". 4. Патент України №36200 від 10.10.2008р. "Мобільна комплексна блочна установка "F плюс" для очищення водопровідної або річкової, або підземно-солонуватої води і одержання питної води підвищеної якості споживання". 5. Н.М. Великий, М.М. Синівський, "Силевіт (силекс) і здорова вода". Матеріали науковопрактичних конференцій III Міжнародного форуму "АКВА Україна-2005", 4-7 жовтня 2005p., c.239-242. 6. Ю.А. Куринков, С.Н. Кравченко, М.И. Орлюк, "Магнитоминерологические исследования природного песка Крымского побережья". "Тезисы докладов VII международной конференции, Крым-2007", Симферополь 2007г., с.222-224. 7. O.A. Рысьев, "Шунги т вечный хранитель здоровья". Москва - Санкт-Петербург "ДИЛЯ ПАБЛИШИНГ", 191186, Санкт-Петербург, ул. Казанская, 15. 8. Ю.И. Дытнерский, "Обратный осмос и улътрафикация". М: изд. "Химия", 1978, с.351. 9. Мудлер, "Введение в мембранную те хнологию". М: "Мир", 1999, с.513. 13 Комп’ютерна в ерстка Л.Литв иненко 37859 Підписне 14 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
