Шифрувальний телефонний апарат

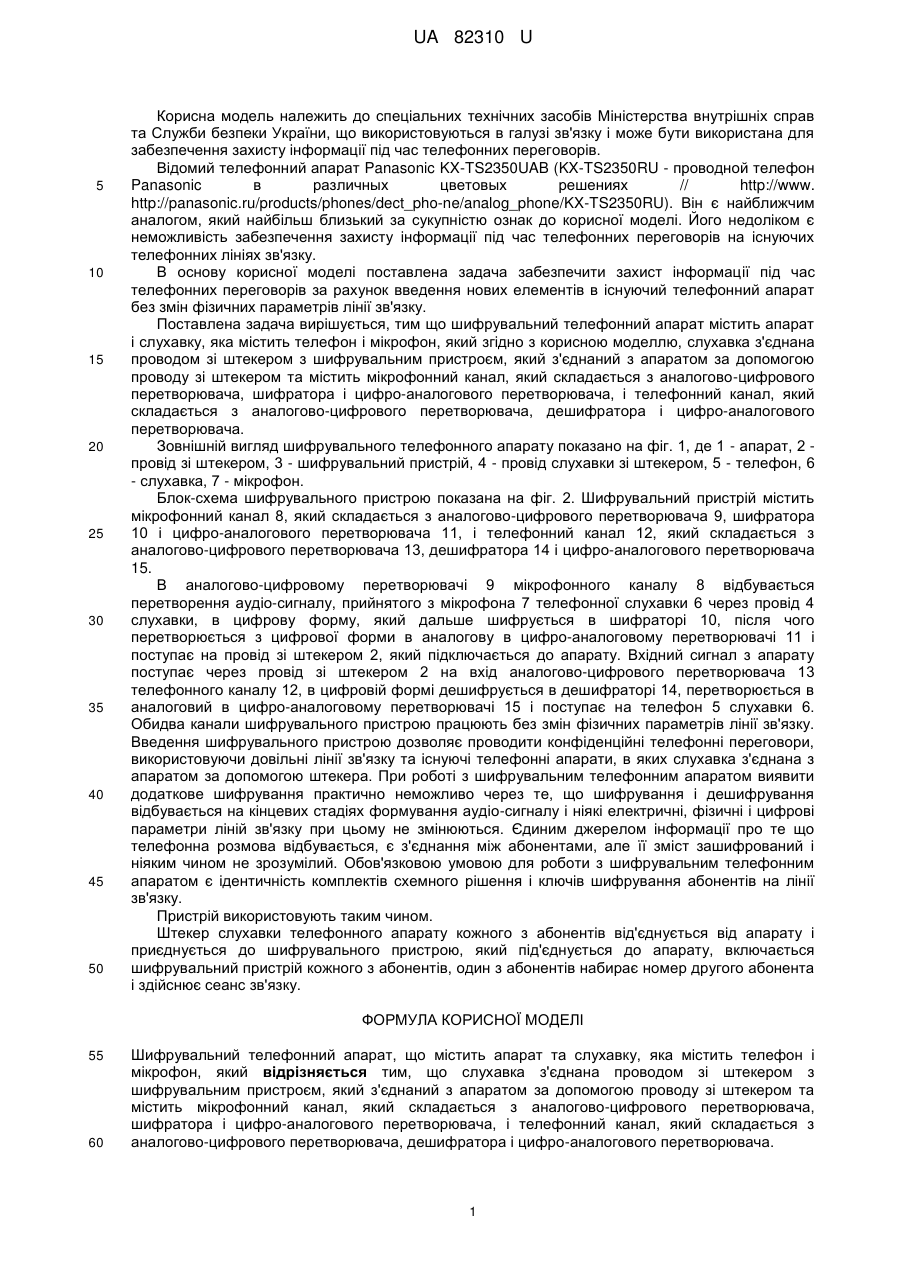

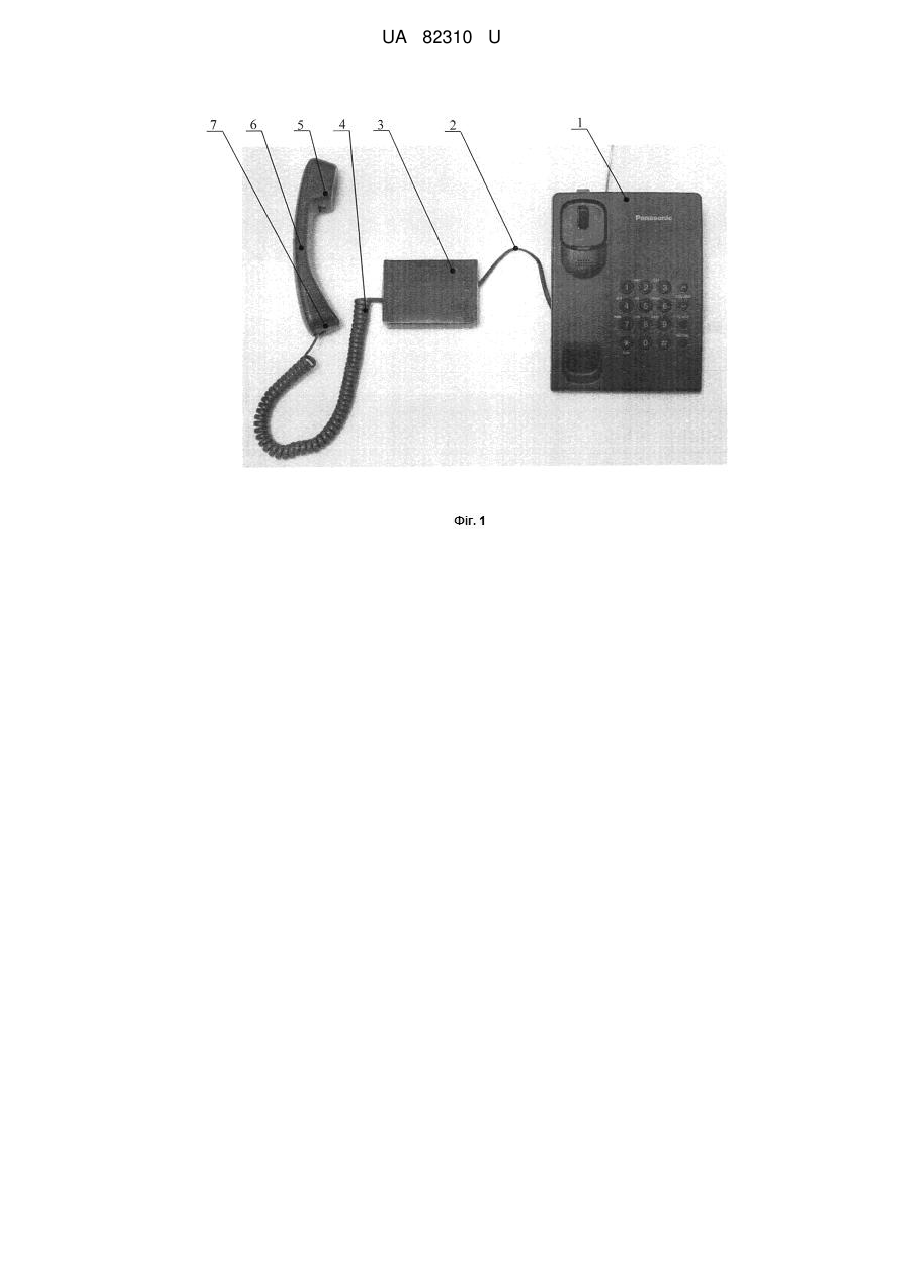

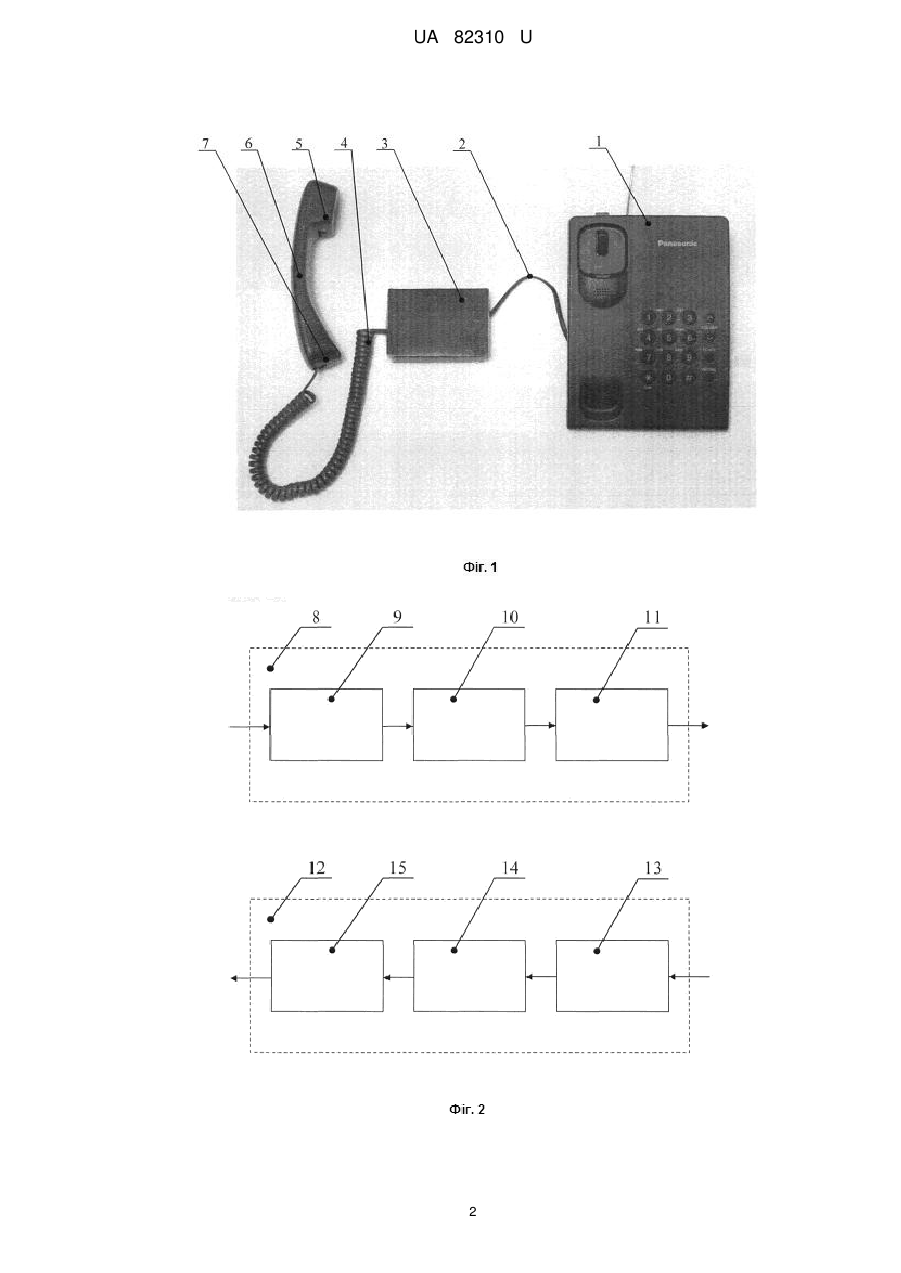

Реферат: Шифрувальний телефонний апарат містить апарат та слухавку, яка містить телефон і мікрофон. Слухавка з'єднана проводом зі штекером з шифрувальним пристроєм, який з'єднаний з апаратом за допомогою проводу зі штекером. Містить мікрофонний канал, який складається з аналогово-цифрового перетворювача, шифратора і цифро-аналогового перетворювача. Телефонний канал складається з аналогово-цифрового перетворювача, дешифратора і цифро-аналогового перетворювача. UA 82310 U (12) UA 82310 U UA 82310 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до спеціальних технічних засобів Міністерства внутрішніх справ та Служби безпеки України, що використовуються в галузі зв'язку і може бути використана для забезпечення захисту інформації під час телефонних переговорів. Відомий телефонний апарат Panasonic KX-TS2350UAB (KX-TS2350RU - проводной телефон Panasonic в различных цветовых решениях // http://www. http://panasonic.ru/products/phones/dect_pho-ne/analog_phone/KX-TS2350RU). Він є найближчим аналогом, який найбільш близький за сукупністю ознак до корисної моделі. Його недоліком є неможливість забезпечення захисту інформації під час телефонних переговорів на існуючих телефонних лініях зв'язку. В основу корисної моделі поставлена задача забезпечити захист інформації під час телефонних переговорів за рахунок введення нових елементів в існуючий телефонний апарат без змін фізичних параметрів лінії зв'язку. Поставлена задача вирішується, тим що шифрувальний телефонний апарат містить апарат і слухавку, яка містить телефон і мікрофон, який згідно з корисною моделлю, слухавка з'єднана проводом зі штекером з шифрувальним пристроєм, який з'єднаний з апаратом за допомогою проводу зі штекером та містить мікрофонний канал, який складається з аналогово-цифрового перетворювача, шифратора і цифро-аналогового перетворювача, і телефонний канал, який складається з аналогово-цифрового перетворювача, дешифратора і цифро-аналогового перетворювача. Зовнішній вигляд шифрувального телефонного апарату показано на фіг. 1, де 1 - апарат, 2 провід зі штекером, 3 - шифрувальний пристрій, 4 - провід слухавки зі штекером, 5 - телефон, 6 - слухавка, 7 - мікрофон. Блок-схема шифрувального пристрою показана на фіг. 2. Шифрувальний пристрій містить мікрофонний канал 8, який складається з аналогово-цифрового перетворювача 9, шифратора 10 і цифро-аналогового перетворювача 11, і телефонний канал 12, який складається з аналогово-цифрового перетворювача 13, дешифратора 14 і цифро-аналогового перетворювача 15. В аналогово-цифровому перетворювачі 9 мікрофонного каналу 8 відбувається перетворення аудіо-сигналу, прийнятого з мікрофона 7 телефонної слухавки 6 через провід 4 слухавки, в цифрову форму, який дальше шифрується в шифраторі 10, після чого перетворюється з цифрової форми в аналогову в цифро-аналоговому перетворювачі 11 і поступає на провід зі штекером 2, який підключається до апарату. Вхідний сигнал з апарату поступає через провід зі штекером 2 на вхід аналогово-цифрового перетворювача 13 телефонного каналу 12, в цифровій формі дешифрується в дешифраторі 14, перетворюється в аналоговий в цифро-аналоговому перетворювачі 15 і поступає на телефон 5 слухавки 6. Обидва канали шифрувального пристрою працюють без змін фізичних параметрів лінії зв'язку. Введення шифрувального пристрою дозволяє проводити конфіденційні телефонні переговори, використовуючи довільні лінії зв'язку та існуючі телефонні апарати, в яких слухавка з'єднана з апаратом за допомогою штекера. При роботі з шифрувальним телефонним апаратом виявити додаткове шифрування практично неможливо через те, що шифрування і дешифрування відбувається на кінцевих стадіях формування аудіо-сигналу і ніякі електричні, фізичні і цифрові параметри ліній зв'язку при цьому не змінюються. Єдиним джерелом інформації про те що телефонна розмова відбувається, є з'єднання між абонентами, але її зміст зашифрований і ніяким чином не зрозумілий. Обов'язковою умовою для роботи з шифрувальним телефонним апаратом є ідентичність комплектів схемного рішення і ключів шифрування абонентів на лінії зв'язку. Пристрій використовують таким чином. Штекер слухавки телефонного апарату кожного з абонентів від'єднується від апарату і приєднується до шифрувального пристрою, який під'єднується до апарату, включається шифрувальний пристрій кожного з абонентів, один з абонентів набирає номер другого абонента і здійснює сеанс зв'язку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Шифрувальний телефонний апарат, що містить апарат та слухавку, яка містить телефон і мікрофон, який відрізняєтьсятим, що слухавка з'єднана проводом зі штекером з шифрувальним пристроєм, який з'єднаний з апаратом за допомогою проводу зі штекером та містить мікрофонний канал, який складається з аналогово-цифрового перетворювача, шифратора і цифро-аналогового перетворювача, і телефонний канал, який складається з аналогово-цифрового перетворювача, дешифратора і цифро-аналогового перетворювача. 1 UA 82310 U 2 UA 82310 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
