Шифрувальна телефонна гарнітура

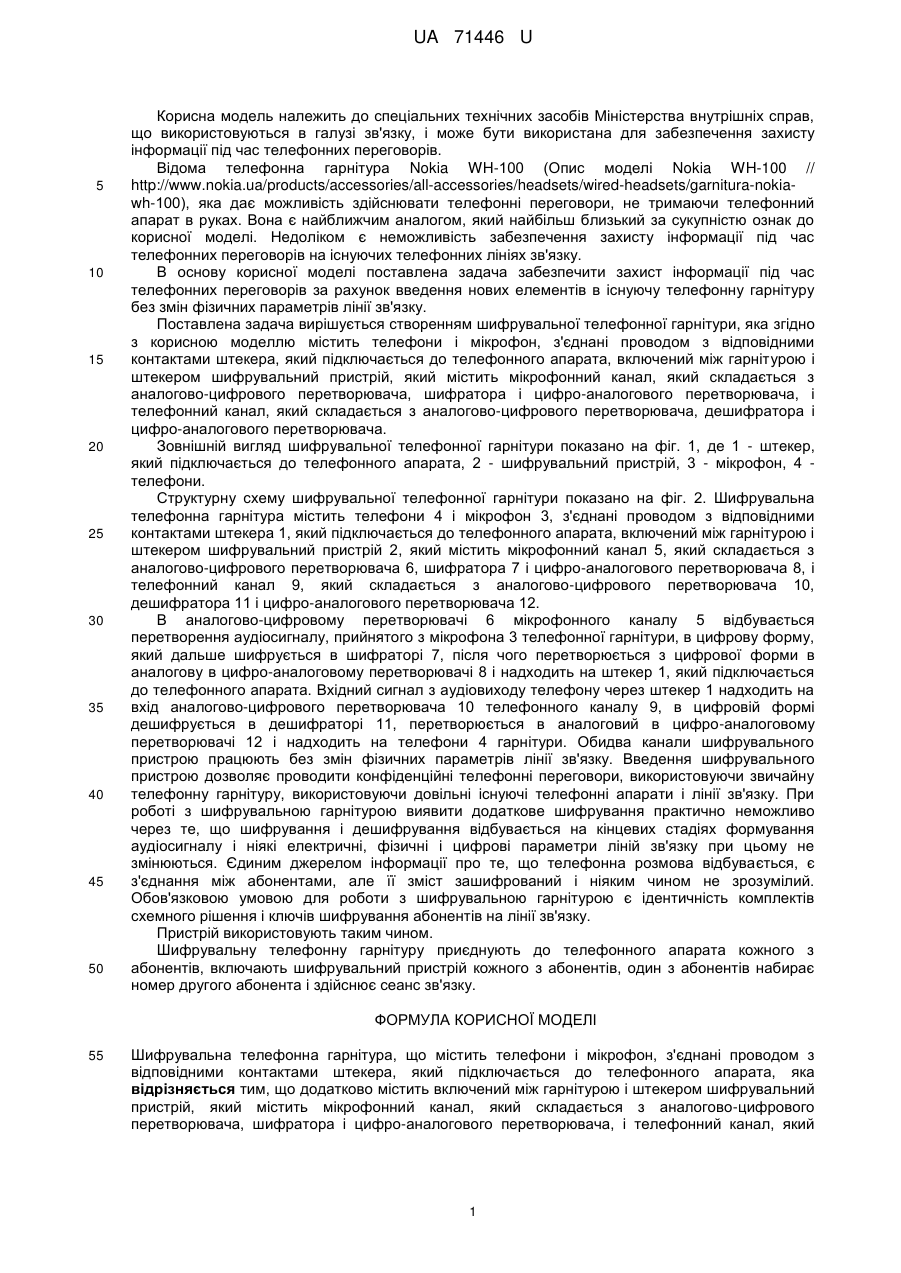

Реферат: Шифрувальна телефонна гарнітура містить телефони і мікрофон, з'єднані проводом з відповідними контактами штекера, який підключається до телефонного апарата. Гарнітура додатково містить включений між гарнітурою і штекером шифрувальний пристрій. UA 71446 U (12) UA 71446 U UA 71446 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до спеціальних технічних засобів Міністерства внутрішніх справ, що використовуються в галузі зв'язку, і може бути використана для забезпечення захисту інформації під час телефонних переговорів. Відома телефонна гарнітура Nokia WH-100 (Опис моделі Nokia WH-100 // http://www.nokia.ua/products/accessories/all-accessories/headsets/wired-headsets/garnitura-nokiawh-100), яка дає можливість здійснювати телефонні переговори, не тримаючи телефонний апарат в руках. Вона є найближчим аналогом, який найбільш близький за сукупністю ознак до корисної моделі. Недоліком є неможливість забезпечення захисту інформації під час телефонних переговорів на існуючих телефонних лініях зв'язку. В основу корисної моделі поставлена задача забезпечити захист інформації під час телефонних переговорів за рахунок введення нових елементів в існуючу телефонну гарнітуру без змін фізичних параметрів лінії зв'язку. Поставлена задача вирішується створенням шифрувальної телефонної гарнітури, яка згідно з корисною моделлю містить телефони і мікрофон, з'єднані проводом з відповідними контактами штекера, який підключається до телефонного апарата, включений між гарнітурою і штекером шифрувальний пристрій, який містить мікрофонний канал, який складається з аналогово-цифрового перетворювача, шифратора і цифро-аналогового перетворювача, і телефонний канал, який складається з аналогово-цифрового перетворювача, дешифратора і цифро-аналогового перетворювача. Зовнішній вигляд шифрувальної телефонної гарнітури показано на фіг. 1, де 1 - штекер, який підключається до телефонного апарата, 2 - шифрувальний пристрій, 3 - мікрофон, 4 телефони. Структурну схему шифрувальної телефонної гарнітури показано на фіг. 2. Шифрувальна телефонна гарнітура містить телефони 4 і мікрофон 3, з'єднані проводом з відповідними контактами штекера 1, який підключається до телефонного апарата, включений між гарнітурою і штекером шифрувальний пристрій 2, який містить мікрофонний канал 5, який складається з аналогово-цифрового перетворювача 6, шифратора 7 і цифро-аналогового перетворювача 8, і телефонний канал 9, який складається з аналогово-цифрового перетворювача 10, дешифратора 11 і цифро-аналогового перетворювача 12. В аналогово-цифровому перетворювачі 6 мікрофонного каналу 5 відбувається перетворення аудіосигналу, прийнятого з мікрофона 3 телефонної гарнітури, в цифрову форму, який дальше шифрується в шифраторі 7, після чого перетворюється з цифрової форми в аналогову в цифро-аналоговому перетворювачі 8 і надходить на штекер 1, який підключається до телефонного апарата. Вхідний сигнал з аудіовиходу телефону через штекер 1 надходить на вхід аналогово-цифрового перетворювача 10 телефонного каналу 9, в цифровій формі дешифрується в дешифраторі 11, перетворюється в аналоговий в цифро-аналоговому перетворювачі 12 і надходить на телефони 4 гарнітури. Обидва канали шифрувального пристрою працюють без змін фізичних параметрів лінії зв'язку. Введення шифрувального пристрою дозволяє проводити конфіденційні телефонні переговори, використовуючи звичайну телефонну гарнітуру, використовуючи довільні існуючі телефонні апарати і лінії зв'язку. При роботі з шифрувальною гарнітурою виявити додаткове шифрування практично неможливо через те, що шифрування і дешифрування відбувається на кінцевих стадіях формування аудіосигналу і ніякі електричні, фізичні і цифрові параметри ліній зв'язку при цьому не змінюються. Єдиним джерелом інформації про те, що телефонна розмова відбувається, є з'єднання між абонентами, але її зміст зашифрований і ніяким чином не зрозумілий. Обов'язковою умовою для роботи з шифрувальною гарнітурою є ідентичність комплектів схемного рішення і ключів шифрування абонентів на лінії зв'язку. Пристрій використовують таким чином. Шифрувальну телефонну гарнітуру приєднують до телефонного апарата кожного з абонентів, включають шифрувальний пристрій кожного з абонентів, один з абонентів набирає номер другого абонента і здійснює сеанс зв'язку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Шифрувальна телефонна гарнітура, що містить телефони і мікрофон, з'єднані проводом з відповідними контактами штекера, який підключається до телефонного апарата, яка відрізняється тим, що додатково містить включений між гарнітурою і штекером шифрувальний пристрій, який містить мікрофонний канал, який складається з аналогово-цифрового перетворювача, шифратора і цифро-аналогового перетворювача, і телефонний канал, який 1 UA 71446 U складається з аналогово-цифрового перетворювача, дешифратора і цифро-аналогового перетворювача. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
