Віброплощадка

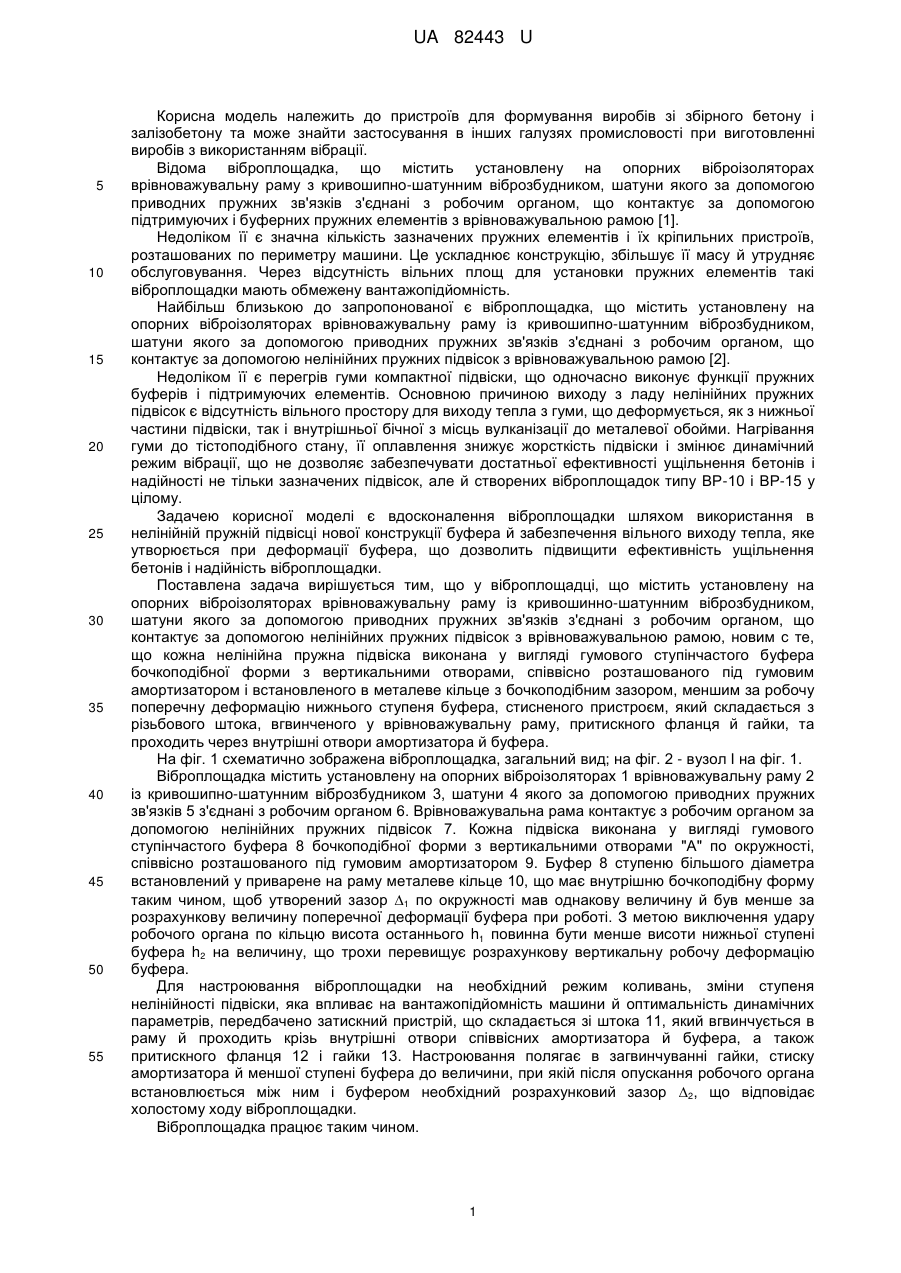

Реферат: Віброплощадка містить установлену на опорних віброізоляторах врівноважувальну раму із кривошипно-шатунним віброзбудником, шатуни якого за допомогою приводних пружних зв'язків з'єднані з робочим органом, що контактує за допомогою нелінійних пружних підвісок з врівноважувальною рамою. Кожна нелінійна пружна підвіска виконана у вигляді гумового ступінчастого буфера бочкоподібної форми з вертикальними отворами, співвісно розташованого під гумовим амортизатором і встановленого в металеве кільце з бочкоподібним зазором, меншим за робочу поперечну деформацію нижнього ступеня буфера, стисненого пристроєм, який складається з різьбового штока, вгвинченого у врівноважувальну раму, притискного фланця й гайки, та проходить через внутрішні отвори амортизатора й буфера. UA 82443 U (54) ВІБРОПЛОЩАДКА UA 82443 U UA 82443 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для формування виробів зі збірного бетону і залізобетону та може знайти застосування в інших галузях промисловості при виготовленні виробів з використанням вібрації. Відома віброплощадка, що містить установлену на опорних віброізоляторах врівноважувальну раму з кривошипно-шатунним віброзбудником, шатуни якого за допомогою приводних пружних зв'язків з'єднані з робочим органом, що контактує за допомогою підтримуючих і буферних пружних елементів з врівноважувальною рамою [1]. Недоліком її є значна кількість зазначених пружних елементів і їх кріпильних пристроїв, розташованих по периметру машини. Це ускладнює конструкцію, збільшує її масу й утрудняє обслуговування. Через відсутність вільних площ для установки пружних елементів такі віброплощадки мають обмежену вантажопідйомність. Найбільш близькою до запропонованої є віброплощадка, що містить установлену на опорних віброізоляторах врівноважувальну раму із кривошипно-шатунним віброзбудником, шатуни якого за допомогою приводних пружних зв'язків з'єднані з робочим органом, що контактує за допомогою нелінійних пружних підвісок з врівноважувальною рамою [2]. Недоліком її є перегрів гуми компактної підвіски, що одночасно виконує функції пружних буферів і підтримуючих елементів. Основною причиною виходу з ладу нелінійних пружних підвісок є відсутність вільного простору для виходу тепла з гуми, що деформується, як з нижньої частини підвіски, так і внутрішньої бічної з місць вулканізації до металевої обойми. Нагрівання гуми до тістоподібного стану, її оплавлення знижує жорсткість підвіски і змінює динамічний режим вібрації, що не дозволяє забезпечувати достатньої ефективності ущільнення бетонів і надійності не тільки зазначених підвісок, але й створених віброплощадок типу ВР-10 і ВР-15 у цілому. Задачею корисної моделі є вдосконалення віброплощадки шляхом використання в нелінійній пружній підвісці нової конструкції буфера й забезпечення вільного виходу тепла, яке утворюється при деформації буфера, що дозволить підвищити ефективність ущільнення бетонів і надійність віброплощадки. Поставлена задача вирішується тим, що у віброплощадці, що містить установлену на опорних віброізоляторах врівноважувальну раму із кривошинно-шатунним віброзбудником, шатуни якого за допомогою приводних пружних зв'язків з'єднані з робочим органом, що контактує за допомогою нелінійних пружних підвісок з врівноважувальною рамою, новим с те, що кожна нелінійна пружна підвіска виконана у вигляді гумового ступінчастого буфера бочкоподібної форми з вертикальними отворами, співвісно розташованого під гумовим амортизатором і встановленого в металеве кільце з бочкоподібним зазором, меншим за робочу поперечну деформацію нижнього ступеня буфера, стисненого пристроєм, який складається з різьбового штока, вгвинченого у врівноважувальну раму, притискного фланця й гайки, та проходить через внутрішні отвори амортизатора й буфера. На фіг. 1 схематично зображена віброплощадка, загальний вид; на фіг. 2 - вузол І на фіг. 1. Віброплощадка містить установлену на опорних віброізоляторах 1 врівноважувальну раму 2 із кривошипно-шатунним віброзбудником 3, шатуни 4 якого за допомогою приводних пружних зв'язків 5 з'єднані з робочим органом 6. Врівноважувальна рама контактує з робочим органом за допомогою нелінійних пружних підвісок 7. Кожна підвіска виконана у вигляді гумового ступінчастого буфера 8 бочкоподібної форми з вертикальними отворами "А" по окружності, співвісно розташованого під гумовим амортизатором 9. Буфер 8 ступеню більшого діаметра встановлений у приварене на раму металеве кільце 10, що має внутрішню бочкоподібну форму таким чином, щоб утворений зазор 1 по окружності мав однакову величину й був менше за розрахункову величину поперечної деформації буфера при роботі. З метою виключення удару робочого органа по кільцю висота останнього h1 повинна бути менше висоти нижньої ступені буфера h2 на величину, що трохи перевищує розрахункову вертикальну робочу деформацію буфера. Для настроювання віброплощадки на необхідний режим коливань, зміни ступеня нелінійності підвіски, яка впливає на вантажопідйомність машини й оптимальність динамічних параметрів, передбачено затискний пристрій, що складається зі штока 11, який вгвинчується в раму й проходить крізь внутрішні отвори співвісних амортизатора й буфера, а також притискного фланця 12 і гайки 13. Настроювання полягає в загвинчуванні гайки, стиску амортизатора й меншої ступені буфера до величини, при якій після опускання робочого органа встановлюється між ним і буфером необхідний розрахунковий зазор 2, що відповідає холостому ходу віброплощадки. Віброплощадка працює таким чином. 1 UA 82443 U 5 10 15 20 25 30 Після установки на робочий орган 6 форми з бетоном і автоматичного зменшення розрахункового зазору 2 до необхідного робочого, включається віброзбудник 3, який генерує вертикальні коливання мас. При ході робочого органа 6 вгору деформуються м'які амортизатори 9 й приводні пружні елементи 5, у результаті чого реалізуються незначні 2 прискорення 10-12 м/с , що виключають відрив бетонної суміші і її розрідження. При русі робочого органу 6 вниз додатково включаються і деформуються буфери значної жорсткості, 2 реалізуючи прискорення до 60 м/с , що впливають на ефективність ущільнення суміші. Пружна характеристика буфера 8 при його вертикальній деформації йде вгору й стає нелінійною. Оскільки буфер деформується також у поперечному напрямку й, долаючи зазор 1 упирається в кільце, то пружна характеристика стає крутішою і забезпечує ще більшу нелінійність підвіски 7, гарантуючи стабільність коливань віброплощадки при зміні технологічного навантаження. Наявність зазорів 1, 2 і отворів "А" забезпечує вільний вихід тепла від буфера 8, який нагрівається при деформаціях, у простір, що дозволяє гарантувати теплову надійність і довговічність пружної підвіски. У зв'язку із цим дотримується прийнятий динамічний режим вібрації й підвищується ефективність розрідження й ущільнення бетонної суміші. Джерела інформації: 1. А. с. СРСР № 946939 кл. В28B 1/087, 1982. 2. А. с. СРСР № 952597 кл. В28B 1/087, 1982 (прототип) ФОРМУЛА КОРИСНОЇ МОДЕЛІ Віброплощадка, що містить установлену на опорних віброізоляторах врівноважувальну раму із кривошипно-шатунним віброзбудником, шатуни якого за допомогою приводних пружних зв'язків з'єднані з робочим органом, що контактує за допомогою нелінійних пружних підвісок з врівноважувальною рамою, яка відрізняється тим, що кожна нелінійна пружна підвіска виконана у вигляді гумового ступінчастого буфера бочкоподібної форми з вертикальними отворами, співвісно розташованого під гумовим амортизатором і встановленого в металеве кільце з бочкоподібним зазором, меншим за робочу поперечну деформацію нижнього ступеня буфера, стисненого пристроєм, який складається з різьбового штока, вгвинченого у врівноважувальну раму, притискного фланця й гайки, та проходить через внутрішні отвори амортизатора й буфера. 2 UA 82443 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
