Борона

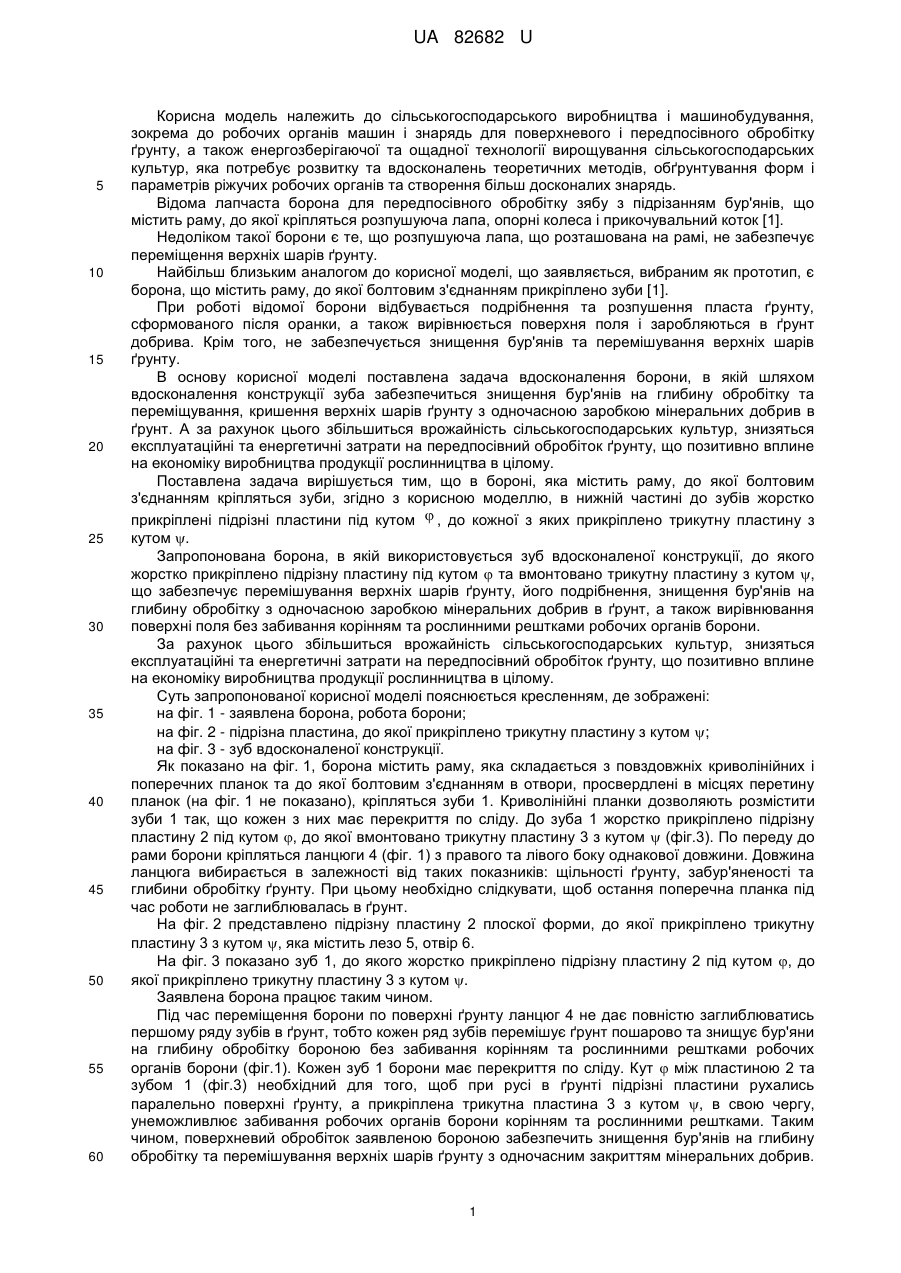

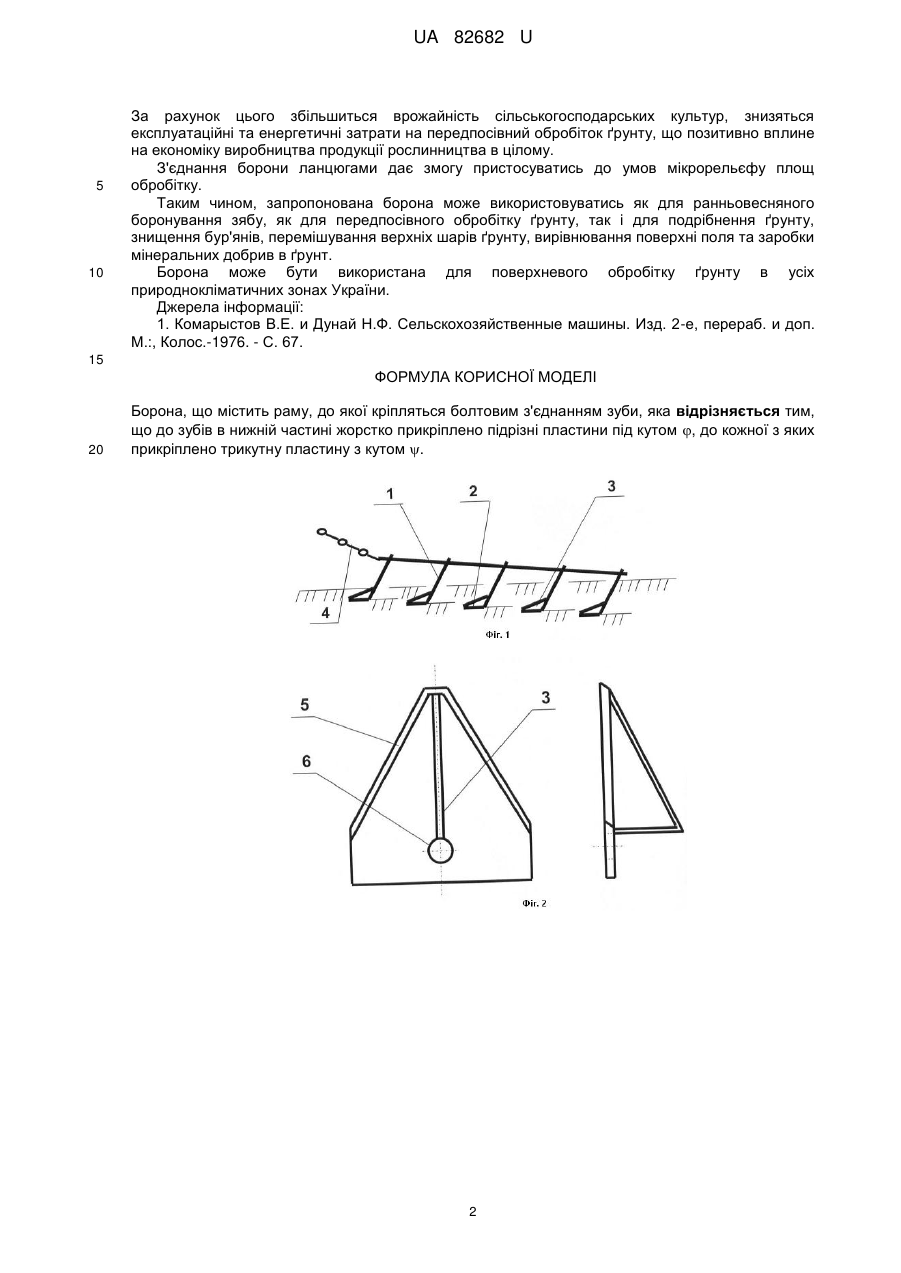

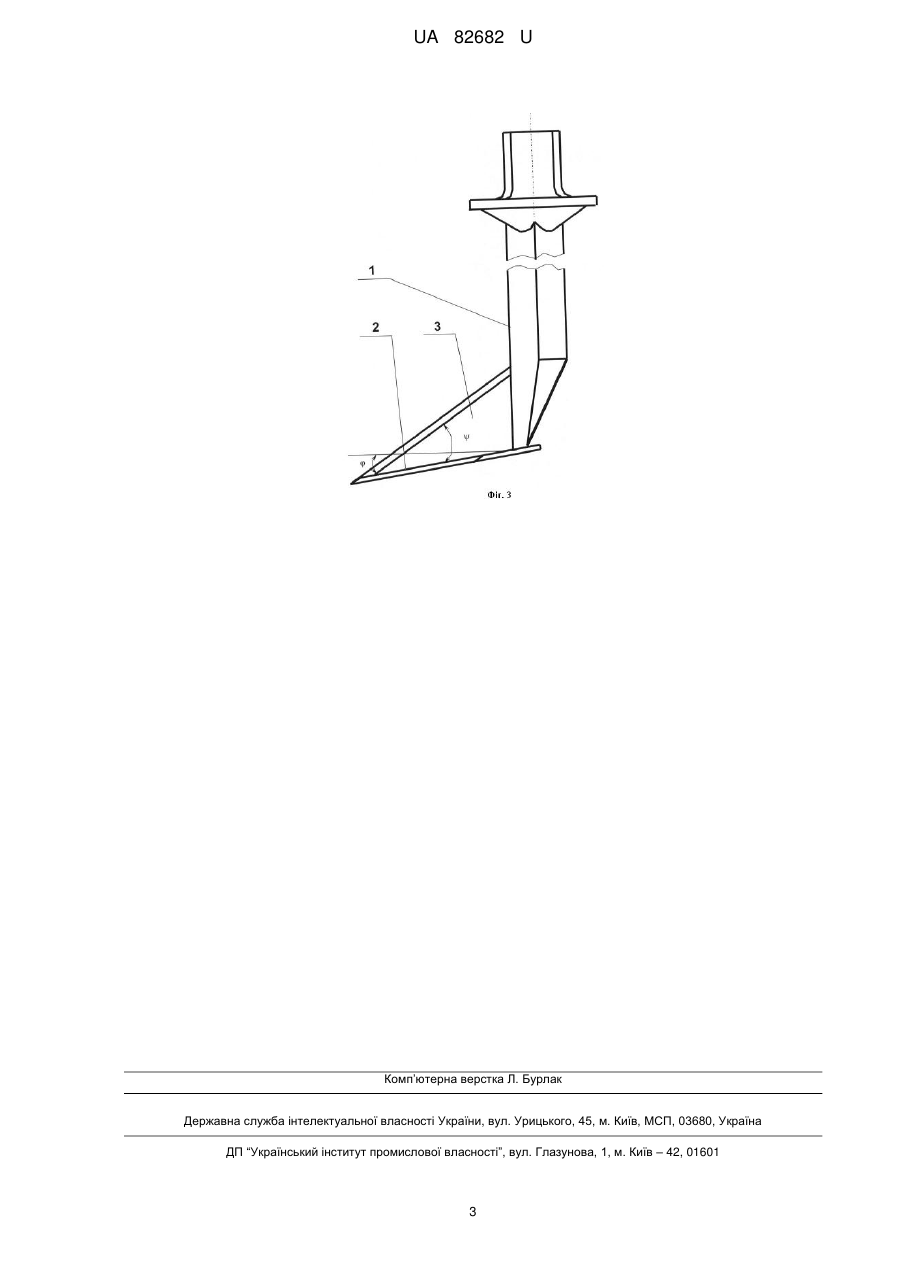

Реферат: UA 82682 U UA 82682 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського виробництва і машинобудування, зокрема до робочих органів машин і знарядь для поверхневого і передпосівного обробітку ґрунту, а також енергозберігаючої та ощадної технології вирощування сільськогосподарських культур, яка потребує розвитку та вдосконалень теоретичних методів, обґрунтування форм і параметрів ріжучих робочих органів та створення більш досконалих знарядь. Відома лапчаста борона для передпосівного обробітку зябу з підрізанням бур'янів, що містить раму, до якої кріпляться розпушуюча лапа, опорні колеса і прикочувальний коток [1]. Недоліком такої борони є те, що розпушуюча лапа, що розташована на рамі, не забезпечує переміщення верхніх шарів ґрунту. Найбільш близьким аналогом до корисної моделі, що заявляється, вибраним як прототип, є борона, що містить раму, до якої болтовим з'єднанням прикріплено зуби [1]. При роботі відомої борони відбувається подрібнення та розпушення пласта ґрунту, сформованого після оранки, а також вирівнюється поверхня поля і заробляються в ґрунт добрива. Крім того, не забезпечується знищення бур'янів та перемішування верхніх шарів ґрунту. В основу корисної моделі поставлена задача вдосконалення борони, в якій шляхом вдосконалення конструкції зуба забезпечиться знищення бур'янів на глибину обробітку та переміщування, кришення верхніх шарів ґрунту з одночасною заробкою мінеральних добрив в ґрунт. А за рахунок цього збільшиться врожайність сільськогосподарських культур, знизяться експлуатаційні та енергетичні затрати на передпосівний обробіток ґрунту, що позитивно вплине на економіку виробництва продукції рослинництва в цілому. Поставлена задача вирішується тим, що в бороні, яка містить раму, до якої болтовим з'єднанням кріпляться зуби, згідно з корисною моделлю, в нижній частині до зубів жорстко прикріплені підрізні пластини під кутом  , до кожної з яких прикріплено трикутну пластину з кутом . Запропонована борона, в якій використовується зуб вдосконаленої конструкції, до якого жорстко прикріплено підрізну пластину під кутом  та вмонтовано трикутну пластину з кутом , що забезпечує перемішування верхніх шарів ґрунту, його подрібнення, знищення бур'янів на глибину обробітку з одночасною заробкою мінеральних добрив в ґрунт, а також вирівнювання поверхні поля без забивання корінням та рослинними рештками робочих органів борони. За рахунок цього збільшиться врожайність сільськогосподарських культур, знизяться експлуатаційні та енергетичні затрати на передпосівний обробіток ґрунту, що позитивно вплине на економіку виробництва продукції рослинництва в цілому. Суть запропонованої корисної моделі пояснюється кресленням, де зображені: на фіг. 1 - заявлена борона, робота борони; на фіг. 2 - підрізна пластина, до якої прикріплено трикутну пластину з кутом ; на фіг. 3 - зуб вдосконаленої конструкції. Як показано на фіг. 1, борона містить раму, яка складається з повздовжніх криволінійних і поперечних планок та до якої болтовим з'єднанням в отвори, просвердлені в місцях перетину планок (на фіг. 1 не показано), кріпляться зуби 1. Криволінійні планки дозволяють розмістити зуби 1 так, що кожен з них має перекриття по сліду. До зуба 1 жорстко прикріплено підрізну пластину 2 під кутом , до якої вмонтовано трикутну пластину 3 з кутом  (фіг.3). По переду до рами борони кріпляться ланцюги 4 (фіг. 1) з правого та лівого боку однакової довжини. Довжина ланцюга вибирається в залежності від таких показників: щільності ґрунту, забур'яненості та глибини обробітку ґрунту. При цьому необхідно слідкувати, щоб остання поперечна планка під час роботи не заглиблювалась в ґрунт. На фіг. 2 представлено підрізну пластину 2 плоскої форми, до якої прикріплено трикутну пластину 3 з кутом , яка містить лезо 5, отвір 6. На фіг. 3 показано зуб 1, до якого жорстко прикріплено підрізну пластину 2 під кутом , до якої прикріплено трикутну пластину 3 з кутом . Заявлена борона працює таким чином. Під час переміщення борони по поверхні ґрунту ланцюг 4 не дає повністю заглиблюватись першому ряду зубів в ґрунт, тобто кожен ряд зубів перемішує ґрунт пошарово та знищує бур'яни на глибину обробітку бороною без забивання корінням та рослинними рештками робочих органів борони (фіг.1). Кожен зуб 1 борони має перекриття по сліду. Кут  між пластиною 2 та зубом 1 (фіг.3) необхідний для того, щоб при русі в ґрунті підрізні пластини рухались паралельно поверхні ґрунту, а прикріплена трикутна пластина 3 з кутом , в свою чергу, унеможливлює забивання робочих органів борони корінням та рослинними рештками. Таким чином, поверхневий обробіток заявленою бороною забезпечить знищення бур'янів на глибину обробітку та перемішування верхніх шарів ґрунту з одночасним закриттям мінеральних добрив. 1 UA 82682 U 5 10 За рахунок цього збільшиться врожайність сільськогосподарських культур, знизяться експлуатаційні та енергетичні затрати на передпосівний обробіток ґрунту, що позитивно вплине на економіку виробництва продукції рослинництва в цілому. З'єднання борони ланцюгами дає змогу пристосуватись до умов мікрорельєфу площ обробітку. Таким чином, запропонована борона може використовуватись як для ранньовесняного боронування зябу, як для передпосівного обробітку ґрунту, так і для подрібнення ґрунту, знищення бур'янів, перемішування верхніх шарів ґрунту, вирівнювання поверхні поля та заробки мінеральних добрив в ґрунт. Борона може бути використана для поверхневого обробітку ґрунту в усіх природнокліматичних зонах України. Джерела інформації: 1. Комарыстов В.Е. и Дунай Н.Ф. Сельскохозяйственные машины. Изд. 2-е, перераб. и доп. М.:, Колос.-1976. - С. 67. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Борона, що містить раму, до якої кріпляться болтовим з'єднанням зуби, яка відрізняється тим, що до зубів в нижній частині жорстко прикріплено підрізні пластини під кутом , до кожної з яких прикріплено трикутну пластину з кутом . 2 UA 82682 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
