Борона

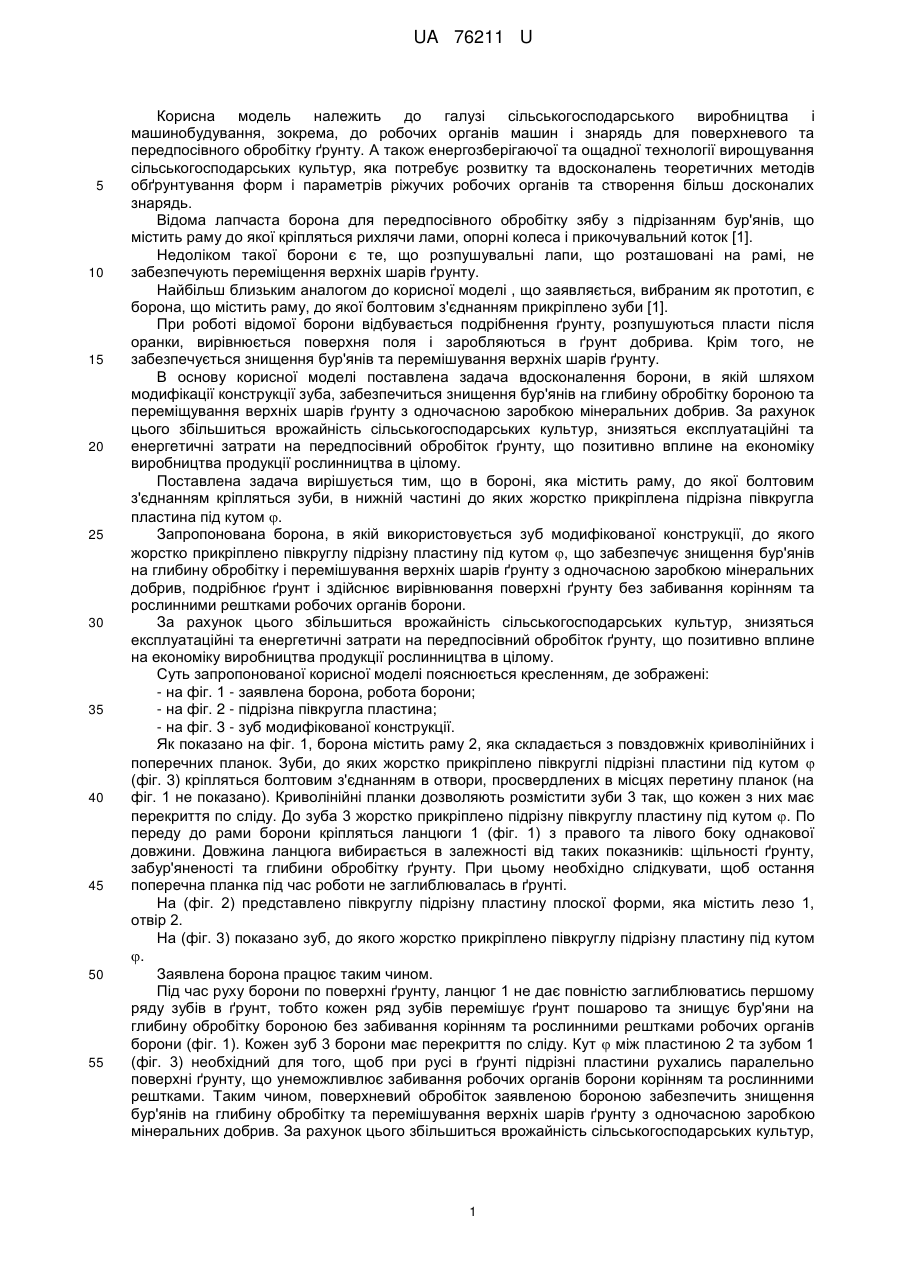

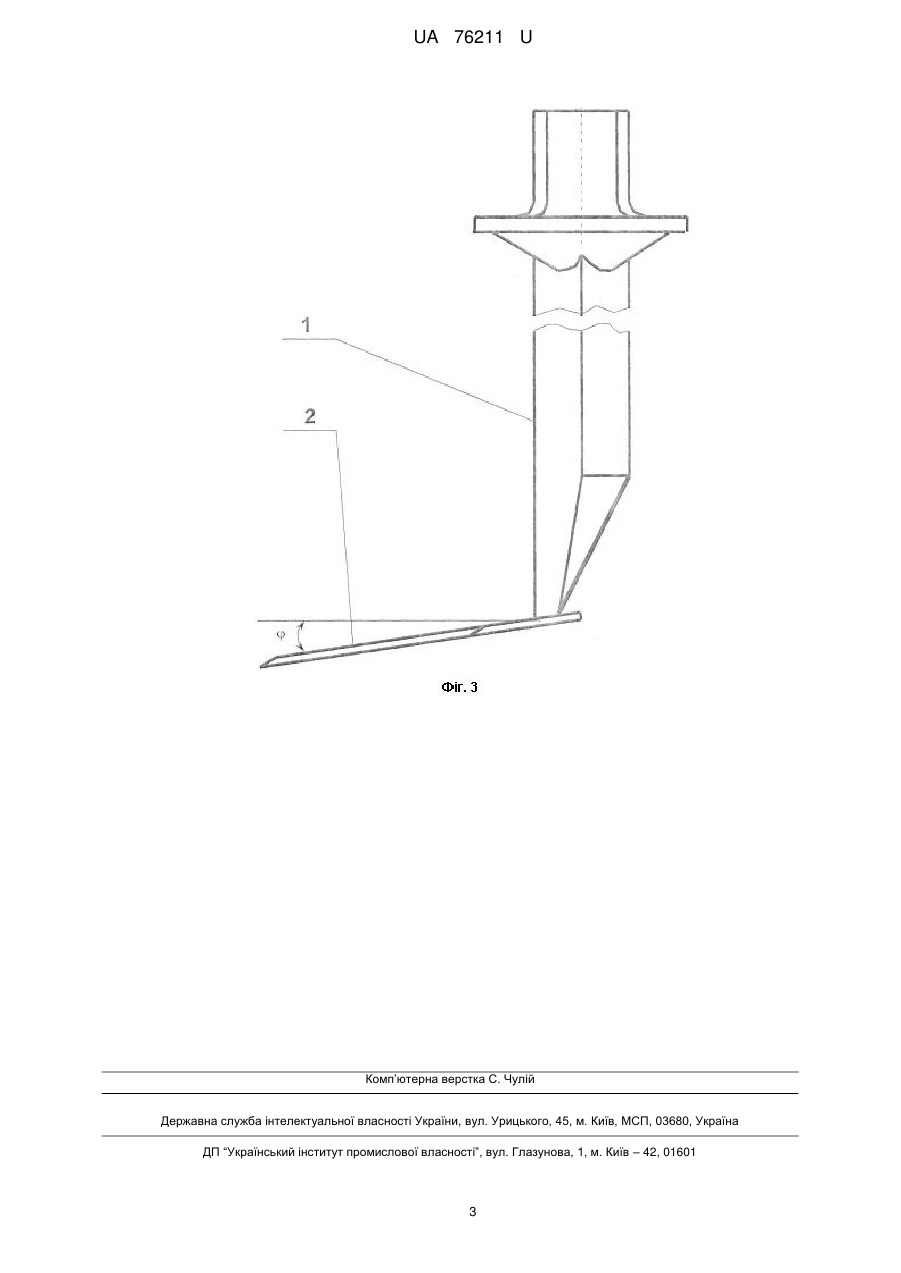

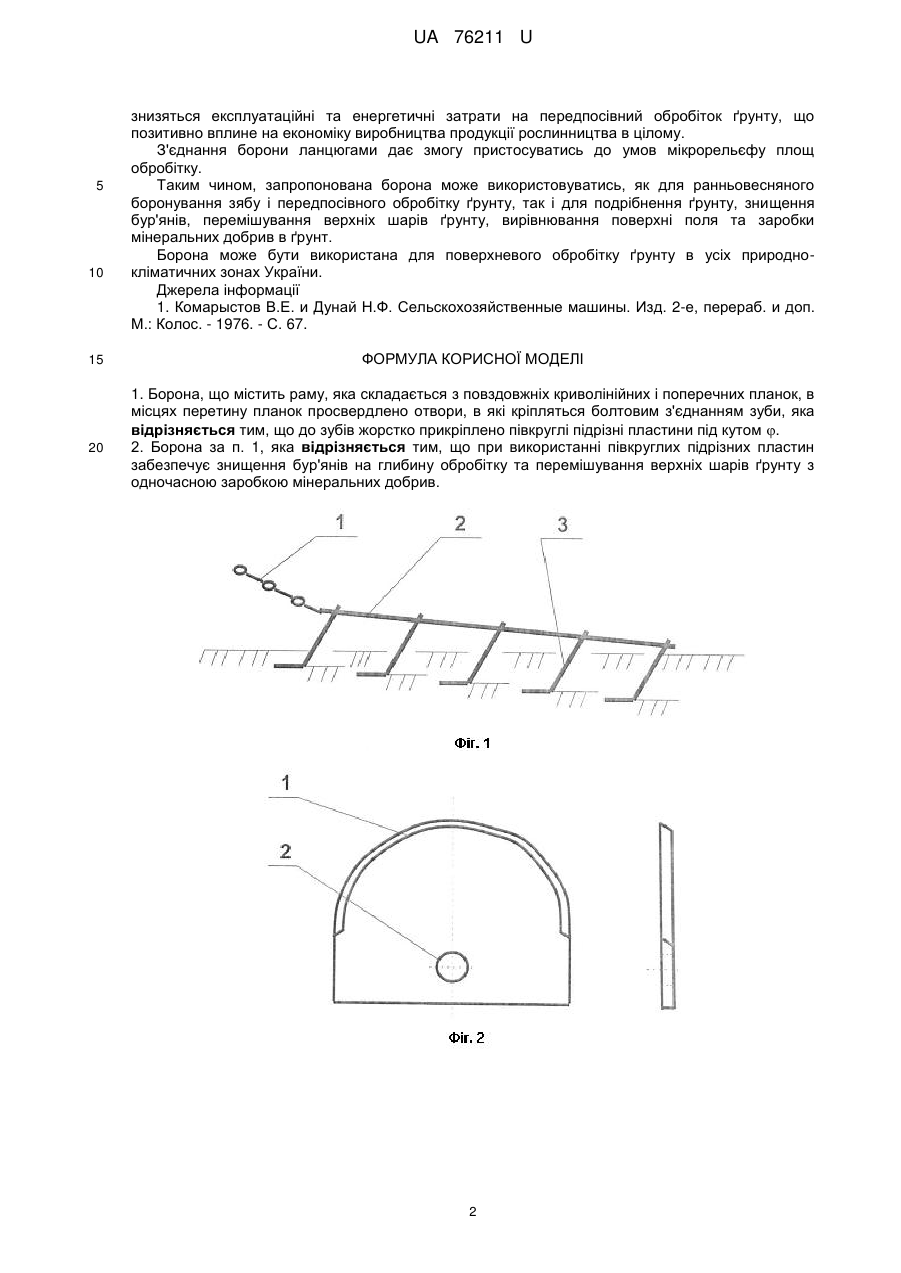

Реферат: UA 76211 U UA 76211 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського виробництва і машинобудування, зокрема, до робочих органів машин і знарядь для поверхневого та передпосівного обробітку ґрунту. А також енергозберігаючої та ощадної технології вирощування сільськогосподарських культур, яка потребує розвитку та вдосконалень теоретичних методів обґрунтування форм і параметрів ріжучих робочих органів та створення більш досконалих знарядь. Відома лапчаста борона для передпосівного обробітку зябу з підрізанням бур'янів, що містить раму до якої кріпляться рихлячи лами, опорні колеса і прикочувальний коток [1]. Недоліком такої борони є те, що розпушувальні лапи, що розташовані на рамі, не забезпечують переміщення верхніх шарів ґрунту. Найбільш близьким аналогом до корисної моделі , що заявляється, вибраним як прототип, є борона, що містить раму, до якої болтовим з'єднанням прикріплено зуби [1]. При роботі відомої борони відбувається подрібнення ґрунту, розпушуються пласти після оранки, вирівнюється поверхня поля і заробляються в ґрунт добрива. Крім того, не забезпечується знищення бур'янів та перемішування верхніх шарів ґрунту. В основу корисної моделі поставлена задача вдосконалення борони, в якій шляхом модифікації конструкції зуба, забезпечиться знищення бур'янів на глибину обробітку бороною та переміщування верхніх шарів ґрунту з одночасною заробкою мінеральних добрив. За рахунок цього збільшиться врожайність сільськогосподарських культур, знизяться експлуатаційні та енергетичні затрати на передпосівний обробіток ґрунту, що позитивно вплине на економіку виробництва продукції рослинництва в цілому. Поставлена задача вирішується тим, що в бороні, яка містить раму, до якої болтовим з'єднанням кріпляться зуби, в нижній частині до яких жорстко прикріплена підрізна півкругла пластина під кутом . Запропонована борона, в якій використовується зуб модифікованої конструкції, до якого жорстко прикріплено півкруглу підрізну пластину під кутом , що забезпечує знищення бур'янів на глибину обробітку і перемішування верхніх шарів ґрунту з одночасною заробкою мінеральних добрив, подрібнює ґрунт і здійснює вирівнювання поверхні ґрунту без забивання корінням та рослинними рештками робочих органів борони. За рахунок цього збільшиться врожайність сільськогосподарських культур, знизяться експлуатаційні та енергетичні затрати на передпосівний обробіток ґрунту, що позитивно вплине на економіку виробництва продукції рослинництва в цілому. Суть запропонованої корисної моделі пояснюється кресленням, де зображені: - на фіг. 1 - заявлена борона, робота борони; - на фіг. 2 - підрізна півкругла пластина; - на фіг. 3 - зуб модифікованої конструкції. Як показано на фіг. 1, борона містить раму 2, яка складається з повздовжніх криволінійних і поперечних планок. Зуби, до яких жорстко прикріплено півкруглі підрізні пластини під кутом  (фіг. 3) кріпляться болтовим з'єднанням в отвори, просвердлених в місцях перетину планок (на фіг. 1 не показано). Криволінійні планки дозволяють розмістити зуби 3 так, що кожен з них має перекриття по сліду. До зуба 3 жорстко прикріплено підрізну півкруглу пластину під кутом . По переду до рами борони кріпляться ланцюги 1 (фіг. 1) з правого та лівого боку однакової довжини. Довжина ланцюга вибирається в залежності від таких показників: щільності ґрунту, забур'яненості та глибини обробітку ґрунту. При цьому необхідно слідкувати, щоб остання поперечна планка під час роботи не заглиблювалась в ґрунті. На (фіг. 2) представлено півкруглу підрізну пластину плоскої форми, яка містить лезо 1, отвір 2. На (фіг. 3) показано зуб, до якого жорстко прикріплено півкруглу підрізну пластину під кутом . Заявлена борона працює таким чином. Під час руху борони по поверхні ґрунту, ланцюг 1 не дає повністю заглиблюватись першому ряду зубів в ґрунт, тобто кожен ряд зубів перемішує ґрунт пошарово та знищує бур'яни на глибину обробітку бороною без забивання корінням та рослинними рештками робочих органів борони (фіг. 1). Кожен зуб 3 борони має перекриття по сліду. Кут  між пластиною 2 та зубом 1 (фіг. 3) необхідний для того, щоб при русі в ґрунті підрізні пластини рухались паралельно поверхні ґрунту, що унеможливлює забивання робочих органів борони корінням та рослинними рештками. Таким чином, поверхневий обробіток заявленою бороною забезпечить знищення бур'янів на глибину обробітку та перемішування верхніх шарів ґрунту з одночасною заробкою мінеральних добрив. За рахунок цього збільшиться врожайність сільськогосподарських культур, 1 UA 76211 U 5 10 15 20 знизяться експлуатаційні та енергетичні затрати на передпосівний обробіток ґрунту, що позитивно вплине на економіку виробництва продукції рослинництва в цілому. З'єднання борони ланцюгами дає змогу пристосуватись до умов мікрорельєфу площ обробітку. Таким чином, запропонована борона може використовуватись, як для ранньовесняного боронування зябу і передпосівного обробітку ґрунту, так і для подрібнення ґрунту, знищення бур'янів, перемішування верхніх шарів ґрунту, вирівнювання поверхні поля та заробки мінеральних добрив в ґрунт. Борона може бути використана для поверхневого обробітку ґрунту в усіх природнокліматичних зонах України. Джерела інформації 1. Комарыстов В.Е. и Дунай Н.Ф. Сельскохозяйственные машины. Изд. 2-е, перераб. и доп. М.: Колос. - 1976. - С. 67. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Борона, що містить раму, яка складається з повздовжніх криволінійних і поперечних планок, в місцях перетину планок просвердлено отвори, в які кріпляться болтовим з'єднанням зуби, яка відрізняється тим, що до зубів жорстко прикріплено півкруглі підрізні пластини під кутом . 2. Борона за п. 1, яка відрізняється тим, що при використанні півкруглих підрізних пластин забезпечує знищення бур'янів на глибину обробітку та перемішування верхніх шарів ґрунту з одночасною заробкою мінеральних добрив. 2 UA 76211 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
