Ультрафіолетовий стерилізатор для портативних цифрових пристроїв та аксесуарів

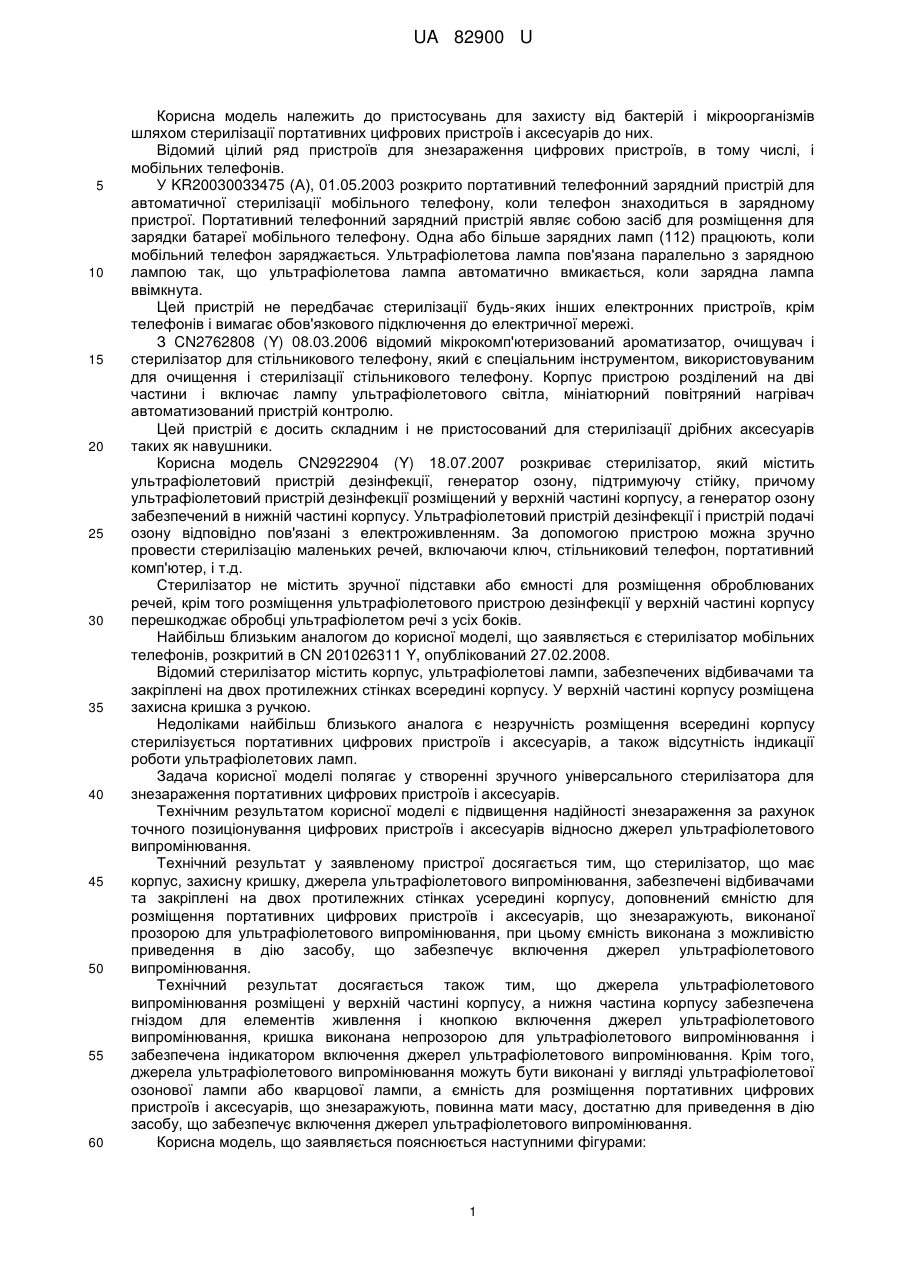

Реферат: Стерилізатор для портативних цифрових пристроїв і аксесуарів складається з корпусу, захисної кришки, джерел ультрафіолетового випромінювання, забезпечених відбивачами та закріплених на двох протилежних стінках всередині корпусу. Він додатково містить ємність для розміщення портативних цифрових пристроїв і аксесуарів, що знезаражують, виконану прозорою для ультрафіолетового випромінювання. UA 82900 U (33) Код держави-учасниці RU UA 82900 U UA 82900 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристосувань для захисту від бактерій і мікроорганізмів шляхом стерилізації портативних цифрових пристроїв і аксесуарів до них. Відомий цілий ряд пристроїв для знезараження цифрових пристроїв, в тому числі, і мобільних телефонів. У KR20030033475 (А), 01.05.2003 розкрито портативний телефонний зарядний пристрій для автоматичної стерилізації мобільного телефону, коли телефон знаходиться в зарядному пристрої. Портативний телефонний зарядний пристрій являє собою засіб для розміщення для зарядки батареї мобільного телефону. Одна або більше зарядних ламп (112) працюють, коли мобільний телефон заряджається. Ультрафіолетова лампа пов'язана паралельно з зарядною лампою так, що ультрафіолетова лампа автоматично вмикається, коли зарядна лампа ввімкнута. Цей пристрій не передбачає стерилізації будь-яких інших електронних пристроїв, крім телефонів і вимагає обов'язкового підключення до електричної мережі. З CN2762808 (Y) 08.03.2006 відомий мікрокомп'ютеризований ароматизатор, очищувач і стерилізатор для стільникового телефону, який є спеціальним інструментом, використовуваним для очищення і стерилізації стільникового телефону. Корпус пристрою розділений на дві частини і включає лампу ультрафіолетового світла, мініатюрний повітряний нагрівач автоматизований пристрій контролю. Цей пристрій є досить складним і не пристосований для стерилізації дрібних аксесуарів таких як навушники. Корисна модель CN2922904 (Y) 18.07.2007 розкриває стерилізатор, який містить ультрафіолетовий пристрій дезінфекції, генератор озону, підтримуючу стійку, причому ультрафіолетовий пристрій дезінфекції розміщений у верхній частині корпусу, а генератор озону забезпечений в нижній частині корпусу. Ультрафіолетовий пристрій дезінфекції і пристрій подачі озону відповідно пов'язані з електроживленням. За допомогою пристрою можна зручно провести стерилізацію маленьких речей, включаючи ключ, стільниковий телефон, портативний комп'ютер, і т.д. Стерилізатор не містить зручної підставки або ємності для розміщення оброблюваних речей, крім того розміщення ультрафіолетового пристрою дезінфекції у верхній частині корпусу перешкоджає обробці ультрафіолетом речі з усіх боків. Найбільш близьким аналогом до корисної моделі, що заявляється є стерилізатор мобільних телефонів, розкритий в CN 201026311 Y, опублікований 27.02.2008. Відомий стерилізатор містить корпус, ультрафіолетові лампи, забезпечених відбивачами та закріплені на двох протилежних стінках всередині корпусу. У верхній частині корпусу розміщена захисна кришка з ручкою. Недоліками найбільш близького аналога є незручність розміщення всередині корпусу стерилізується портативних цифрових пристроїв і аксесуарів, а також відсутність індикації роботи ультрафіолетових ламп. Задача корисної моделі полягає у створенні зручного універсального стерилізатора для знезараження портативних цифрових пристроїв і аксесуарів. Технічним результатом корисної моделі є підвищення надійності знезараження за рахунок точного позиціонування цифрових пристроїв і аксесуарів відносно джерел ультрафіолетового випромінювання. Технічний результат у заявленому пристрої досягається тим, що стерилізатор, що має корпус, захисну кришку, джерела ультрафіолетового випромінювання, забезпечені відбивачами та закріплені на двох протилежних стінках усередині корпусу, доповнений ємністю для розміщення портативних цифрових пристроїв і аксесуарів, що знезаражують, виконаної прозорою для ультрафіолетового випромінювання, при цьому ємність виконана з можливістю приведення в дію засобу, що забезпечує включення джерел ультрафіолетового випромінювання. Технічний результат досягається також тим, що джерела ультрафіолетового випромінювання розміщені у верхній частині корпусу, а нижня частина корпусу забезпечена гніздом для елементів живлення і кнопкою включення джерел ультрафіолетового випромінювання, кришка виконана непрозорою для ультрафіолетового випромінювання і забезпечена індикатором включення джерел ультрафіолетового випромінювання. Крім того, джерела ультрафіолетового випромінювання можуть бути виконані у вигляді ультрафіолетової озонової лампи або кварцової лампи, а ємність для розміщення портативних цифрових пристроїв і аксесуарів, що знезаражують, повинна мати масу, достатню для приведення в дію засобу, що забезпечує включення джерел ультрафіолетового випромінювання. Корисна модель, що заявляється пояснюється наступними фігурами: 1 UA 82900 U 5 10 15 20 Фіг. 1 - корпус стерилізатора без кришки; Фіг. 2 - вигляд корпусу, поздовжній розріз; Фіг. 3 - кришка; Фіг. 4 - ємність для розміщення портативних цифрових пристроїв і аксесуарів, що знезаражують. Стерилізатор портативних цифрових пристроїв і аксесуарів являє собою корпус, що складається з нижньої 1 і верхньої 2 частин. На внутрішніх протилежних стінках 3 верхньої частини 1 корпусу розміщені відбиваючі поверхні 4 і лампи ультрафіолетового випромінювання 5. У нижній частині корпусу 2 розміщена електрична схема підключення ламп 5 ультрафіолетового випромінювання, а також гніздо для елементів живлення або акумуляторів (на фіг. не показані). Кнопка б включення ультрафіолетових ламп 5 знаходиться зверху нижньої 2 частини корпусу у виїмці для розміщення ємності 7 для предметів, що знезаражуються. Кришка містить індикатор 8 включення ультрафіолетових ламп 5. Портативний цифровий пристрій, наприклад, мобільний телефон або плеєр розміщуються в ємності 7. Ємність 7 розміщується в корпусі стерилізатора і своєю вагою натискає кнопку 6 включення ультрафіолетових ламп 5, які при цьому включаються. Зверху встановлюється кришка. При роботі ламп 5 індикатор 8 світиться, що дозволяє при закритій кришці побачити чи йде процес знезараження і вчасно помітити низький рівень заряду елементів живлення. Ємність 7 позиціонує мобільний телефон або плеєр, що знезаражують відносно ультрафіолетових ламп 5, що підвищує надійність обробки. Після стерилізації ємність 7 видаляють з корпусу, при цьому кнопка б приходить в початкове положення і ультрафіолетові лампи 5 вимикаються. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 1. Стерилізатор для портативних цифрових пристроїв і аксесуарів, що складається з корпусу, захисної кришки, джерел ультрафіолетового випромінювання, забезпечених відбивачами та закріплених на двох протилежних стінках всередині корпусу, який відрізняється тим, що додатково містить ємність для розміщення портативних цифрових пристроїв і аксесуарів, що знезаражують, виконану прозорою для ультрафіолетового випромінювання. 2. Стерилізатор за п. 1, який відрізняється тим, що джерела ультрафіолетового випромінювання розміщені у верхній частині корпусу. 3. Стерилізатор за пп. 1 або 2, який відрізняється тим, що нижня частина корпусу оснащена гніздом для елементів живлення і кнопкою включення джерел ультрафіолетового випромінювання. 4. Стерилізатор за п. 1, який відрізняється тим, що кришка виконана непрозорою для ультрафіолетового випромінювання і забезпечена індикатором включення джерел ультрафіолетового випромінювання. 5. Стерилізатор за п. 1, який відрізняється тим, що джерела ультрафіолетового випромінювання можуть бути виконані у вигляді ультрафіолетової озонової лампи або кварцової лампи. 6. Стерилізатор за п. 1, який відрізняється тим, що ємність для розміщення портативних цифрових пристроїв і аксесуарів, що знезаражують, виконана з можливістю приведення в дію засобу, що забезпечує включення джерел ультрафіолетового випромінювання. 7. Стерилізатор за п. 6, який відрізняється тим, що ємність для розміщення портативних цифрових пристроїв і аксесуарів, що знезаражують, має масу, достатню для приведення в дію засобу, що забезпечує включення джерел ультрафіолетового випромінювання. 2 UA 82900 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
