Міна або реактивний снаряд

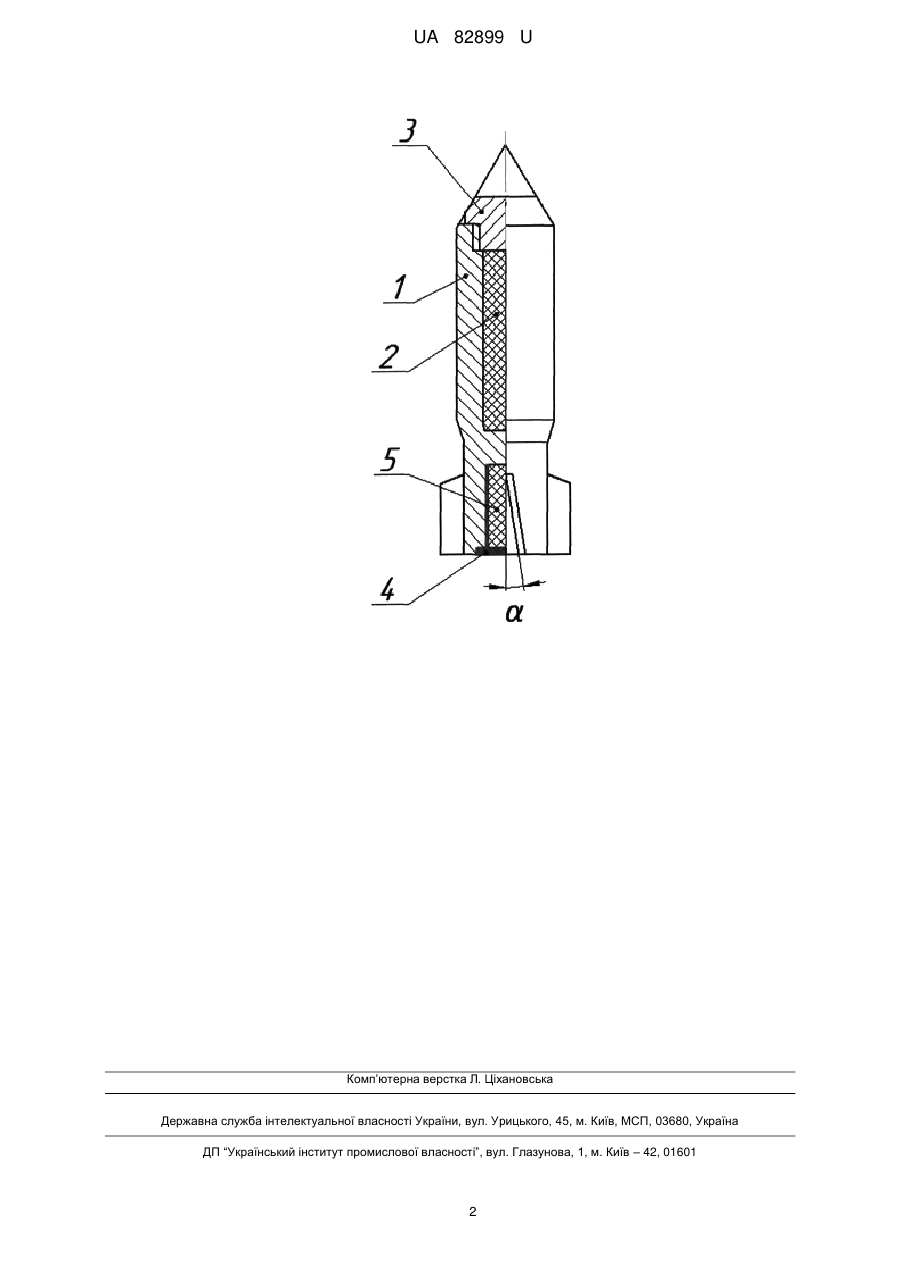

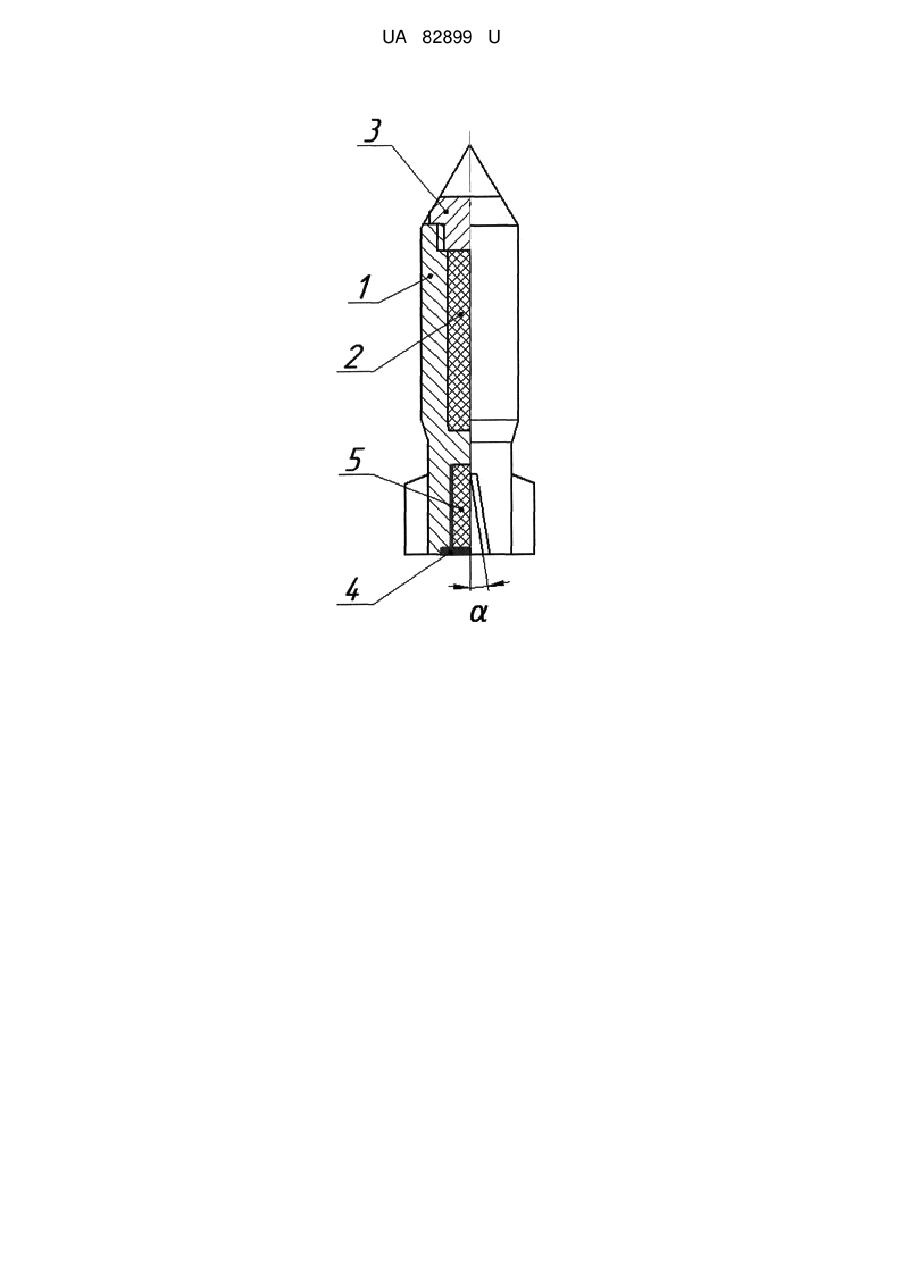

Реферат: Міна або реактивний снаряд, складається з корпусу, розривного заряду, ковпака з підривачем, вибивного патрона із зарядом та крил стабілізатора. Крила стабілізатора встановлені під кутом =010 до поздовжньої осі снаряда. UA 82899 U (54) МІНА АБО РЕАКТИВНИЙ СНАРЯД UA 82899 U UA 82899 U 5 10 15 20 25 30 35 Корисна модель належить до артилерійської та ракетної техніки і може використовуватися для стабілізації траєкторії польоту мін та ракет. Відома міна для 50-мм міномета зразка 1941 р [50-мм міномет обр. 1941 г, Военное издательство народного комиссариата обороны, 1943, http:/rkka.ru/docs/real/min50/index.html]. Недоліком такої міни є відхилення її від заданої траєкторії руху та невелика кучність попадання. Міна для 120-мм міномета [Никифоров Н.Н., Туркин П.И., Жеребцов А.А., Галиенко С.Г. Артиллерия / Под общ. ред. Чистякова М.Н. М: Воениздат МО СССР, 1953. http://armor.kiev.ua/lib/artilery/06/, с. 200] за більшістю ознак, що співпадають, взята за прототип. Міна складається з корпусу, розривного заряду, ковпака з підривачем, вибивного патрона із зарядом та крил стабілізатора. Недоліком такої міни є відхилення її від заданої траєкторії руху та невелика точність попадання при стрільбі. В основу корисної моделі поставлено задачу вдосконалення міни шляхом виконання похилими до повздовжньої осі міни крил стабілізатора. Міна або реактивний снаряд складається з корпусу, розривного заряду, ковпака з підривачем, вибивного патрона із зарядом та крил стабілізатора. Згідно з корисною моделлю крила стабілізатора встановлені під кутом α=010 до поздовжньої осі снаряда. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Оскільки конструкцією передбачено встановлення крил стабілізатора під кутом до поздовжньої осі снаряда, то можна стверджувати, що внаслідок такого конструктивного рішення снаряд одержить обертовий рух навколо своєї поздовжньої осі, зменшиться його опір повітрю при переміщенні і як наслідок підвищиться точність попадання при стрільбі. На кресленні зображено загальний вигляд. Снаряд складається з корпуса 1, розривного заряду 2, ковпака з підривачем 3. В кінці снаряда встановлено вибивний патрон 4 із зарядом 5. На корпусі 1 закріплено крила стабілізаторів 6 під кутом α до поздовжньої осі снаряда. При використанні снаряда його опускають в дуло міномета або підвішують на пусковому пристрої. При дії пускового механізму на вибивний патрон 4 зарядом 5 снаряд приводиться в рух. При польоті снаряда, за допомогою крил стабілізатора, встановлених під кутом α до поздовжньої осі снаряда, йому надається обертовий рух навколо своєї осі. При попаданні снаряда в ціль спрацьовує підривач 3 і вибухає розривний заряд 2. Внаслідок запропонованого конструктивного рішення снаряда він одержує обертальний рух навколо своєї осі під час польоту, що зменшує його опір повітрю і підвищується точність попадання при стрільбі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Міна або реактивний снаряд, що складається з корпусу, розривного заряду, ковпака з підривачем, вибивного патрона із зарядом та крил стабілізатора, який відрізняється тим, що крила стабілізатора встановлені під кутом =010 до поздовжньої осі снаряда. 1 UA 82899 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
