Система управління телекомунікаційною мережею

Номер патенту: 82963

Опубліковано: 27.08.2013

Автор: Савченко Аліна Станіславівна

Завантажити PDF файл.

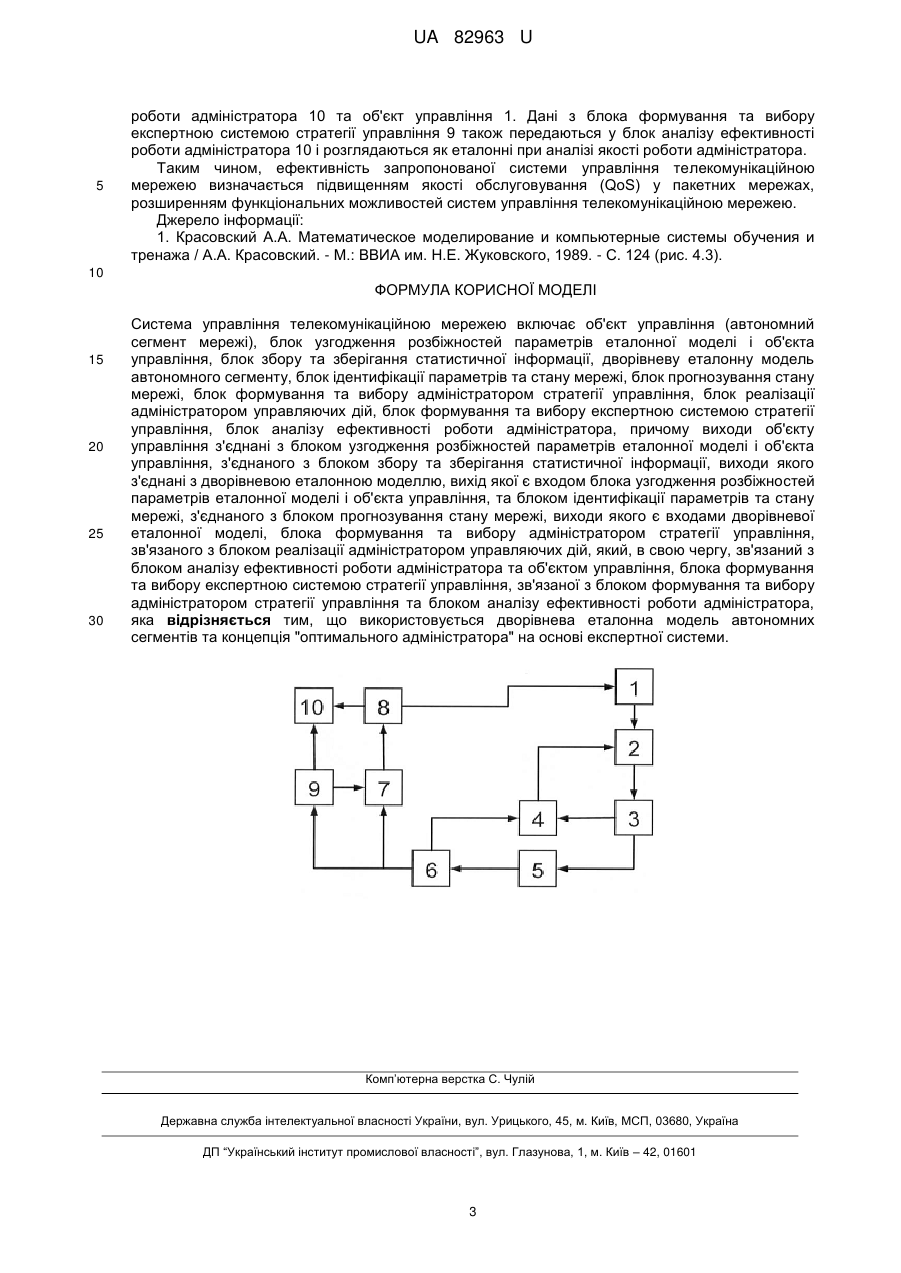

Формула / Реферат

Система управління телекомунікаційною мережею включає об'єкт управління (автономний сегмент мережі), блок узгодження розбіжностей параметрів еталонної моделі і об'єкта управління, блок збору та зберігання статистичної інформації, дворівневу еталонну модель автономного сегменту, блок ідентифікації параметрів та стану мережі, блок прогнозування стану мережі, блок формування та вибору адміністратором стратегії управління, блок реалізації адміністратором управляючих дій, блок формування та вибору експертною системою стратегії управління, блок аналізу ефективності роботи адміністратора, причому виходи об'єкту управління з'єднані з блоком узгодження розбіжностей параметрів еталонної моделі і об'єкта управління, з'єднаного з блоком збору та зберігання статистичної інформації, виходи якого з'єднані з дворівневою еталонною моделлю, вихід якої є входом блока узгодження розбіжностей параметрів еталонної моделі і об'єкта управління, та блоком ідентифікації параметрів та стану мережі, з'єднаного з блоком прогнозування стану мережі, виходи якого є входами дворівневої еталонної моделі, блока формування та вибору адміністратором стратегії управління, зв'язаного з блоком реалізації адміністратором управляючих дій, який, в свою чергу, зв'язаний з блоком аналізу ефективності роботи адміністратора та об'єктом управління, блока формування та вибору експертною системою стратегії управління, зв'язаної з блоком формування та вибору адміністратором стратегії управління та блоком аналізу ефективності роботи адміністратора, яка відрізняється тим, що використовується дворівнева еталонна модель автономних сегментів та концепція "оптимального адміністратора" на основі експертної системи.

Текст

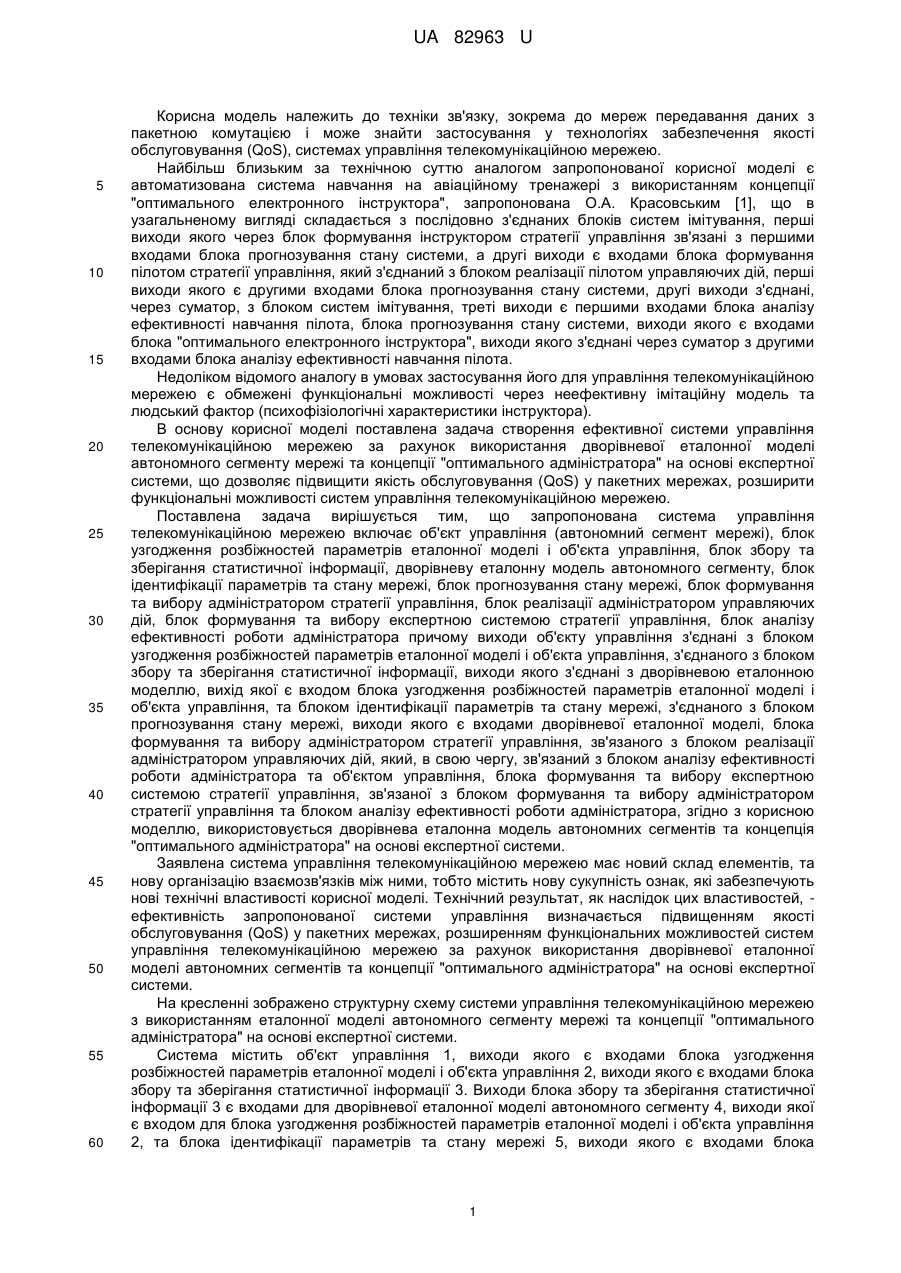

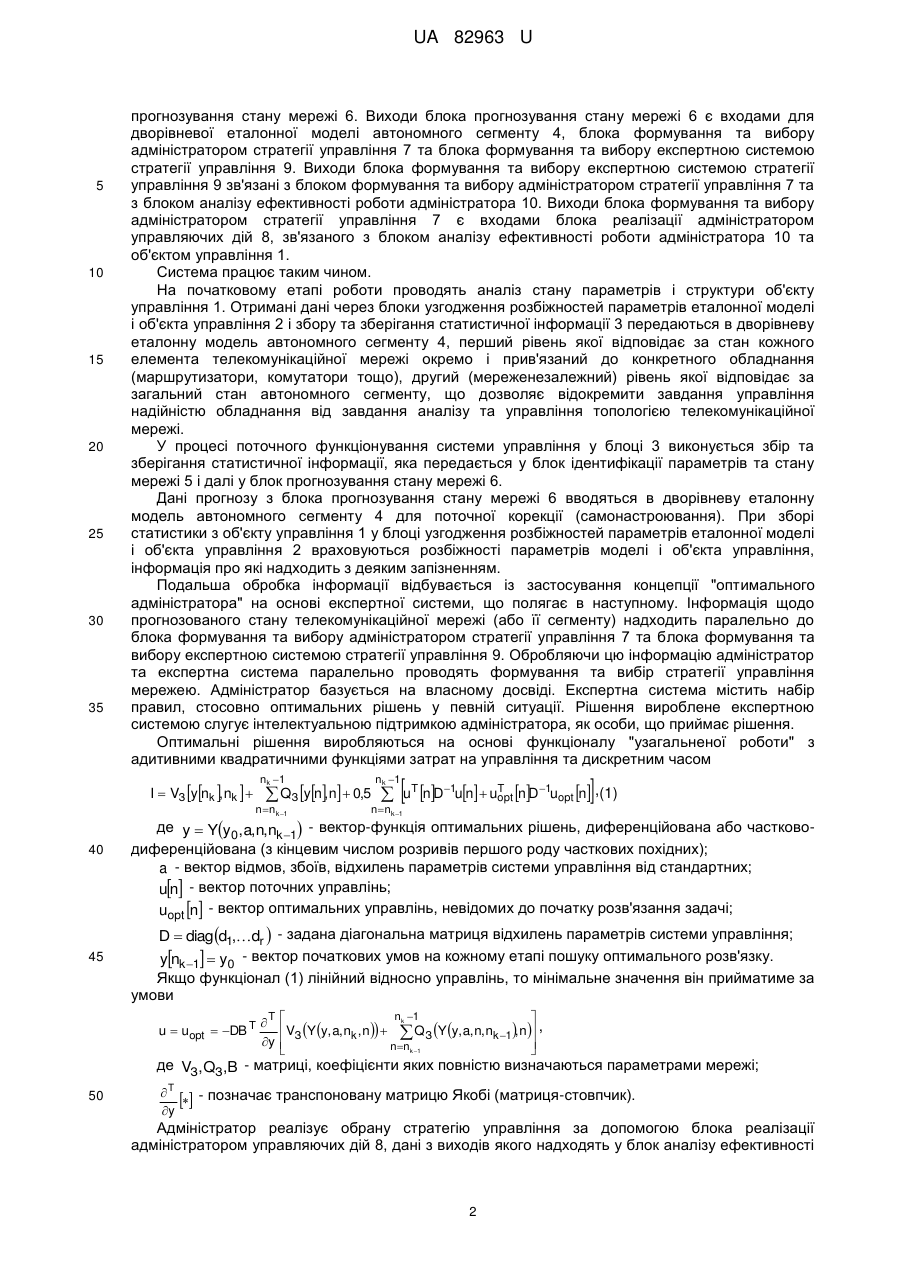

Реферат: UA 82963 U UA 82963 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки зв'язку, зокрема до мереж передавання даних з пакетною комутацією і може знайти застосування у технологіях забезпечення якості обслуговування (QoS), системах управління телекомунікаційною мережею. Найбільш близьким за технічною суттю аналогом запропонованої корисної моделі є автоматизована система навчання на авіаційному тренажері з використанням концепції "оптимального електронного інструктора", запропонована О.А. Красовським [1], що в узагальненому вигляді складається з послідовно з'єднаних блоків систем імітування, перші виходи якого через блок формування інструктором стратегії управління зв'язані з першими входами блока прогнозування стану системи, а другі виходи є входами блока формування пілотом стратегії управління, який з'єднаний з блоком реалізації пілотом управляючих дій, перші виходи якого є другими входами блока прогнозування стану системи, другі виходи з'єднані, через суматор, з блоком систем імітування, треті виходи є першими входами блока аналізу ефективності навчання пілота, блока прогнозування стану системи, виходи якого є входами блока "оптимального електронного інструктора", виходи якого з'єднані через суматор з другими входами блока аналізу ефективності навчання пілота. Недоліком відомого аналогу в умовах застосування його для управління телекомунікаційною мережею є обмежені функціональні можливості через неефективну імітаційну модель та людський фактор (психофізіологічні характеристики інструктора). В основу корисної моделі поставлена задача створення ефективної системи управління телекомунікаційною мережею за рахунок використання дворівневої еталонної моделі автономного сегменту мережі та концепції "оптимального адміністратора" на основі експертної системи, що дозволяє підвищити якість обслуговування (QoS) у пакетних мережах, розширити функціональні можливості систем управління телекомунікаційною мережею. Поставлена задача вирішується тим, що запропонована система управління телекомунікаційною мережею включає об'єкт управління (автономний сегмент мережі), блок узгодження розбіжностей параметрів еталонної моделі і об'єкта управління, блок збору та зберігання статистичної інформації, дворівневу еталонну модель автономного сегменту, блок ідентифікації параметрів та стану мережі, блок прогнозування стану мережі, блок формування та вибору адміністратором стратегії управління, блок реалізації адміністратором управляючих дій, блок формування та вибору експертною системою стратегії управління, блок аналізу ефективності роботи адміністратора причому виходи об'єкту управління з'єднані з блоком узгодження розбіжностей параметрів еталонної моделі і об'єкта управління, з'єднаного з блоком збору та зберігання статистичної інформації, виходи якого з'єднані з дворівневою еталонною моделлю, вихід якої є входом блока узгодження розбіжностей параметрів еталонної моделі і об'єкта управління, та блоком ідентифікації параметрів та стану мережі, з'єднаного з блоком прогнозування стану мережі, виходи якого є входами дворівневої еталонної моделі, блока формування та вибору адміністратором стратегії управління, зв'язаного з блоком реалізації адміністратором управляючих дій, який, в свою чергу, зв'язаний з блоком аналізу ефективності роботи адміністратора та об'єктом управління, блока формування та вибору експертною системою стратегії управління, зв'язаної з блоком формування та вибору адміністратором стратегії управління та блоком аналізу ефективності роботи адміністратора, згідно з корисною моделлю, використовується дворівнева еталонна модель автономних сегментів та концепція "оптимального адміністратора" на основі експертної системи. Заявлена система управління телекомунікаційною мережею має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей, ефективність запропонованої системи управління визначається підвищенням якості обслуговування (QoS) у пакетних мережах, розширенням функціональних можливостей систем управління телекомунікаційною мережею за рахунок використання дворівневої еталонної моделі автономних сегментів та концепції "оптимального адміністратора" на основі експертної системи. На кресленні зображено структурну схему системи управління телекомунікаційною мережею з використанням еталонної моделі автономного сегменту мережі та концепції "оптимального адміністратора" на основі експертної системи. Система містить об'єкт управління 1, виходи якого є входами блока узгодження розбіжностей параметрів еталонної моделі і об'єкта управління 2, виходи якого є входами блока збору та зберігання статистичної інформації 3. Виходи блока збору та зберігання статистичної інформації 3 є входами для дворівневої еталонної моделі автономного сегменту 4, виходи якої є входом для блока узгодження розбіжностей параметрів еталонної моделі і об'єкта управління 2, та блока ідентифікації параметрів та стану мережі 5, виходи якого є входами блока 1 UA 82963 U 5 10 15 20 25 30 35 прогнозування стану мережі 6. Виходи блока прогнозування стану мережі 6 є входами для дворівневої еталонної моделі автономного сегменту 4, блока формування та вибору адміністратором стратегії управління 7 та блока формування та вибору експертною системою стратегії управління 9. Виходи блока формування та вибору експертною системою стратегії управління 9 зв'язані з блоком формування та вибору адміністратором стратегії управління 7 та з блоком аналізу ефективності роботи адміністратора 10. Виходи блока формування та вибору адміністратором стратегії управління 7 є входами блока реалізації адміністратором управляючих дій 8, зв'язаного з блоком аналізу ефективності роботи адміністратора 10 та об'єктом управління 1. Система працює таким чином. На початковому етапі роботи проводять аналіз стану параметрів і структури об'єкту управління 1. Отримані дані через блоки узгодження розбіжностей параметрів еталонної моделі і об'єкта управління 2 і збору та зберігання статистичної інформації 3 передаються в дворівневу еталонну модель автономного сегменту 4, перший рівень якої відповідає за стан кожного елемента телекомунікаційної мережі окремо і прив'язаний до конкретного обладнання (маршрутизатори, комутатори тощо), другий (мереженезалежний) рівень якої відповідає за загальний стан автономного сегменту, що дозволяє відокремити завдання управління надійністю обладнання від завдання аналізу та управління топологією телекомунікаційної мережі. У процесі поточного функціонування системи управління у блоці 3 виконується збір та зберігання статистичної інформації, яка передається у блок ідентифікації параметрів та стану мережі 5 і далі у блок прогнозування стану мережі 6. Дані прогнозу з блока прогнозування стану мережі 6 вводяться в дворівневу еталонну модель автономного сегменту 4 для поточної корекції (самонастроювання). При зборі статистики з об'єкту управління 1 у блоці узгодження розбіжностей параметрів еталонної моделі і об'єкта управління 2 враховуються розбіжності параметрів моделі і об'єкта управління, інформація про які надходить з деяким запізненням. Подальша обробка інформації відбувається із застосування концепції "оптимального адміністратора" на основі експертної системи, що полягає в наступному. Інформація щодо прогнозованого стану телекомунікаційної мережі (або її сегменту) надходить паралельно до блока формування та вибору адміністратором стратегії управління 7 та блока формування та вибору експертною системою стратегії управління 9. Обробляючи цю інформацію адміністратор та експертна система паралельно проводять формування та вибір стратегії управління мережею. Адміністратор базується на власному досвіді. Експертна система містить набір правил, стосовно оптимальних рішень у певній ситуації. Рішення вироблене експертною системою слугує інтелектуальною підтримкою адміністратора, як особи, що приймає рішення. Оптимальні рішення виробляються на основі функціоналу "узагальненої роботи" з адитивними квадратичними функціями затрат на управління та дискретним часом I  VЗ ynk , nk   40 45 u nD n k 1 n k 1 n nk 1 n  n k 1  QЗ yn, n  0,5  T  T un  uopt nD 1uopt n ,(1) 1 де y  Yy0, a,n,nk 1 - вектор-функція оптимальних рішень, диференційована або частководиференційована (з кінцевим числом розривів першого роду часткових похідних); a - вектор відмов, збоїв, відхилень параметрів системи управління від стандартних; un - вектор поточних управлінь; uopt n - вектор оптимальних управлінь, невідомих до початку розв'язання задачі; D  diag d1,dr  - задана діагональна матриця відхилень параметрів системи управління; ynk 1  y0 - вектор початкових умов на кожному етапі пошуку оптимального розв'язку. Якщо функціонал (1) лінійний відносно управлінь, то мінімальне значення він прийматиме за умови u  uopt  DB T nk 1  T  VЗ Yy, a, nk , n   QЗ Yy, a, n, nk 1, n , y   n nk 1   де VЗ, QЗ,B - матриці, коефіцієнти яких повністю визначаються параметрами мережі; 50 T  - позначає транспоновану матрицю Якобі (матриця-стовпчик). y Адміністратор реалізує обрану стратегію управління за допомогою блока реалізації адміністратором управляючих дій 8, дані з виходів якого надходять у блок аналізу ефективності 2 UA 82963 U 5 роботи адміністратора 10 та об'єкт управління 1. Дані з блока формування та вибору експертною системою стратегії управління 9 також передаються у блок аналізу ефективності роботи адміністратора 10 і розглядаються як еталонні при аналізі якості роботи адміністратора. Таким чином, ефективність запропонованої системи управління телекомунікаційною мережею визначається підвищенням якості обслуговування (QoS) у пакетних мережах, розширенням функціональних можливостей систем управління телекомунікаційною мережею. Джерело інформації: 1. Красовский А.А. Математическое моделирование и компьютерные системы обучения и тренажа / А.А. Красовский. - М.: ВВИА им. Н.Е. Жуковского, 1989. - С. 124 (рис. 4.3). 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 Система управління телекомунікаційною мережею включає об'єкт управління (автономний сегмент мережі), блок узгодження розбіжностей параметрів еталонної моделі і об'єкта управління, блок збору та зберігання статистичної інформації, дворівневу еталонну модель автономного сегменту, блок ідентифікації параметрів та стану мережі, блок прогнозування стану мережі, блок формування та вибору адміністратором стратегії управління, блок реалізації адміністратором управляючих дій, блок формування та вибору експертною системою стратегії управління, блок аналізу ефективності роботи адміністратора, причому виходи об'єкту управління з'єднані з блоком узгодження розбіжностей параметрів еталонної моделі і об'єкта управління, з'єднаного з блоком збору та зберігання статистичної інформації, виходи якого з'єднані з дворівневою еталонною моделлю, вихід якої є входом блока узгодження розбіжностей параметрів еталонної моделі і об'єкта управління, та блоком ідентифікації параметрів та стану мережі, з'єднаного з блоком прогнозування стану мережі, виходи якого є входами дворівневої еталонної моделі, блока формування та вибору адміністратором стратегії управління, зв'язаного з блоком реалізації адміністратором управляючих дій, який, в свою чергу, зв'язаний з блоком аналізу ефективності роботи адміністратора та об'єктом управління, блока формування та вибору експертною системою стратегії управління, зв'язаної з блоком формування та вибору адміністратором стратегії управління та блоком аналізу ефективності роботи адміністратора, яка відрізняється тим, що використовується дворівнева еталонна модель автономних сегментів та концепція "оптимального адміністратора" на основі експертної системи. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Method for telecommunication network control

Автори англійською

Savchenko Alina Stanislavivna

Назва патенту російською

Способ управления телекоммуникационной сетью

Автори російською

Савченко Алина Станиславовна

МПК / Мітки

МПК: H04L 12/70

Мітки: управління, мережею, телекомунікаційною, система
