Рибальське грузило

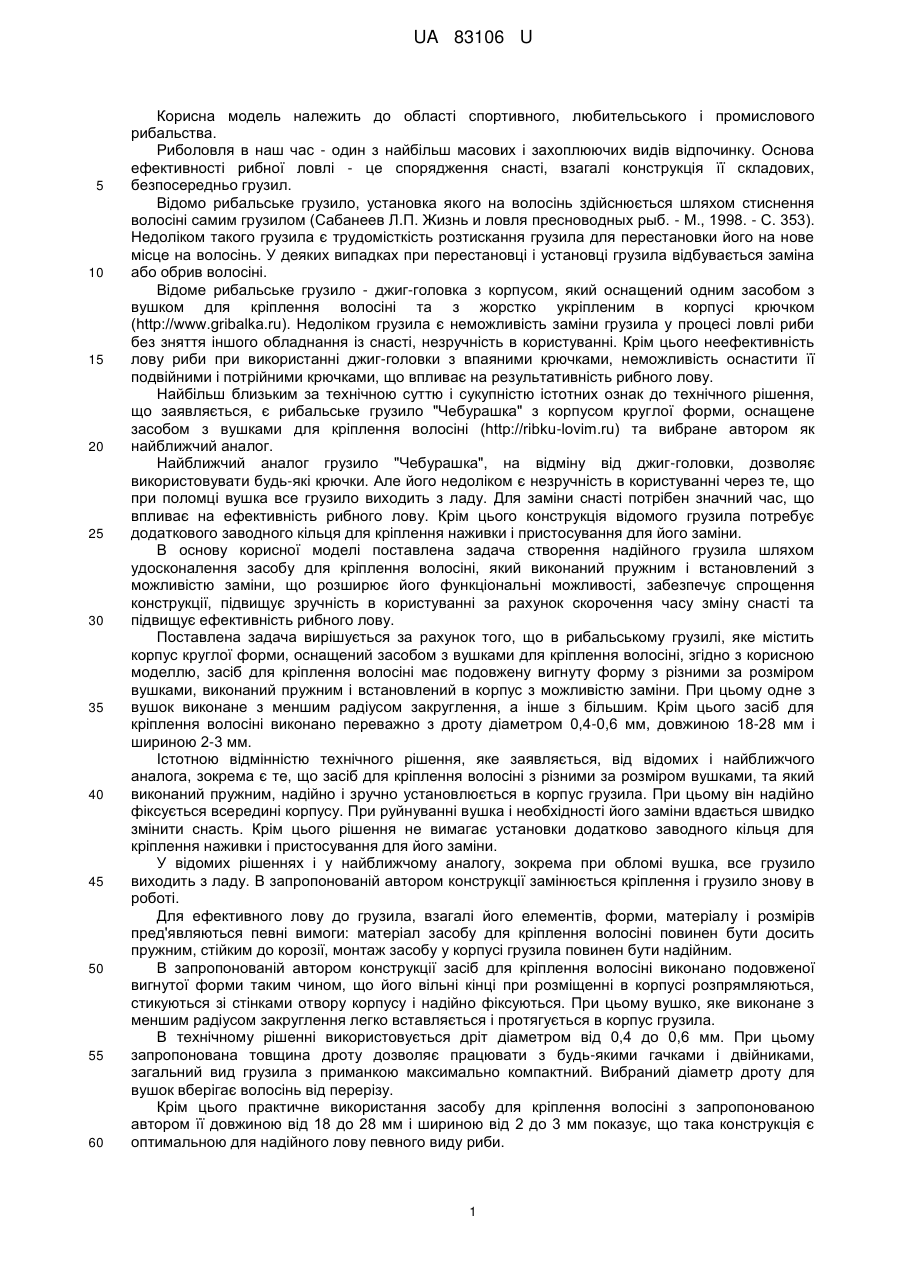

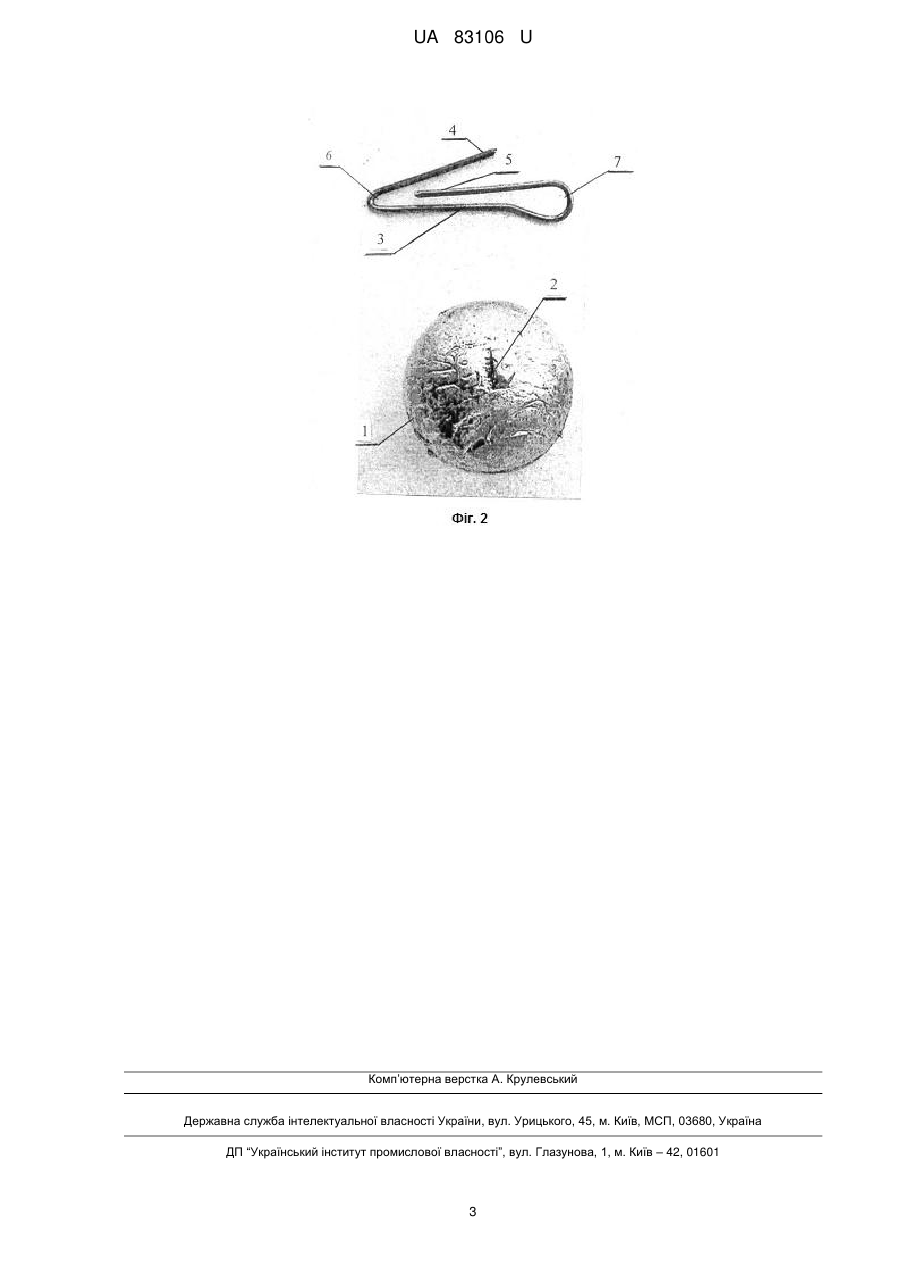

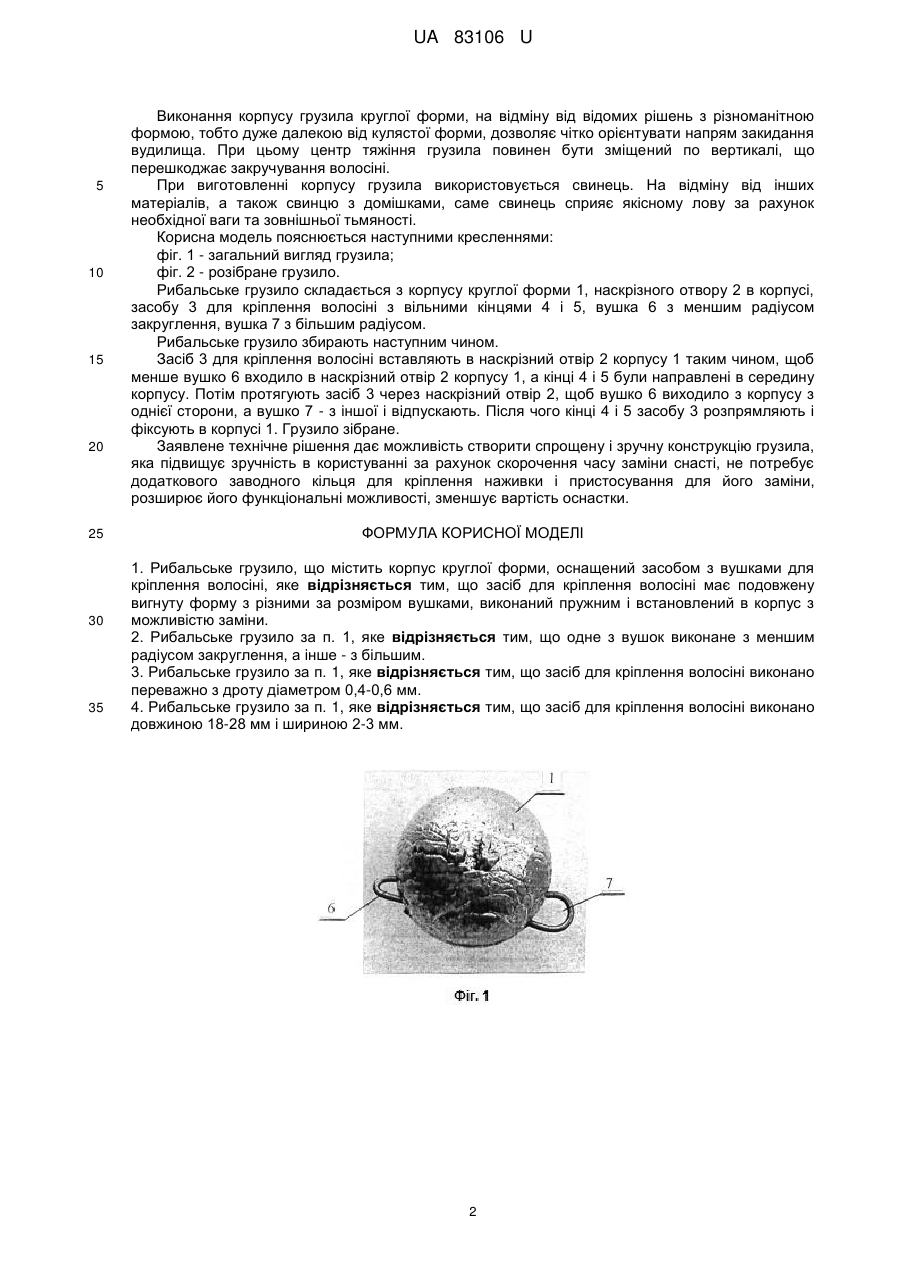

Реферат: UA 83106 U UA 83106 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області спортивного, любительського і промислового рибальства. Риболовля в наш час - один з найбільш масових і захоплюючих видів відпочинку. Основа ефективності рибної ловлі - це спорядження снасті, взагалі конструкція її складових, безпосередньо грузил. Відомо рибальське грузило, установка якого на волосінь здійснюється шляхом стиснення волосіні самим грузилом (Сабанеев Л.П. Жизнь и ловля пресноводных рыб. - М., 1998. - С. 353). Недоліком такого грузила є трудомісткість розтискання грузила для перестановки його на нове місце на волосінь. У деяких випадках при перестановці і установці грузила відбувається заміна або обрив волосіні. Відоме рибальське грузило - джиг-головка з корпусом, який оснащений одним засобом з вушком для кріплення волосіні та з жорстко укріпленим в корпусі крючком (http://www.gribalka.ru). Недоліком грузила є неможливість заміни грузила у процесі ловлі риби без зняття іншого обладнання із снасті, незручність в користуванні. Крім цього неефективність лову риби при використанні джиг-головки з впаяними крючками, неможливість оснастити її подвійними і потрійними крючками, що впливає на результативність рибного лову. Найбільш близьким за технічною суттю і сукупністю істотних ознак до технічного рішення, що заявляється, є рибальське грузило "Чебурашка" з корпусом круглої форми, оснащене засобом з вушками для кріплення волосіні (http://ribku-lovim.ru) та вибране автором як найближчий аналог. Найближчий аналог грузило "Чебурашка", на відміну від джиг-головки, дозволяє використовувати будь-які крючки. Але його недоліком є незручність в користуванні через те, що при поломці вушка все грузило виходить з ладу. Для заміни снасті потрібен значний час, що впливає на ефективність рибного лову. Крім цього конструкція відомого грузила потребує додаткового заводного кільця для кріплення наживки і пристосування для його заміни. В основу корисної моделі поставлена задача створення надійного грузила шляхом удосконалення засобу для кріплення волосіні, який виконаний пружним і встановлений з можливістю заміни, що розширює його функціональні можливості, забезпечує спрощення конструкції, підвищує зручність в користуванні за рахунок скорочення часу зміну снасті та підвищує ефективність рибного лову. Поставлена задача вирішується за рахунок того, що в рибальському грузилі, яке містить корпус круглої форми, оснащений засобом з вушками для кріплення волосіні, згідно з корисною моделлю, засіб для кріплення волосіні має подовжену вигнуту форму з різними за розміром вушками, виконаний пружним і встановлений в корпус з можливістю заміни. При цьому одне з вушок виконане з меншим радіусом закруглення, а інше з більшим. Крім цього засіб для кріплення волосіні виконано переважно з дроту діаметром 0,4-0,6 мм, довжиною 18-28 мм і шириною 2-3 мм. Істотною відмінністю технічного рішення, яке заявляється, від відомих і найближчого аналога, зокрема є те, що засіб для кріплення волосіні з різними за розміром вушками, та який виконаний пружним, надійно і зручно установлюється в корпус грузила. При цьому він надійно фіксується всередині корпусу. При руйнуванні вушка і необхідності його заміни вдається швидко змінити снасть. Крім цього рішення не вимагає установки додатково заводного кільця для кріплення наживки і пристосування для його заміни. У відомих рішеннях і у найближчому аналогу, зокрема при обломі вушка, все грузило виходить з ладу. В запропонованій автором конструкції замінюється кріплення і грузило знову в роботі. Для ефективного лову до грузила, взагалі його елементів, форми, матеріалу і розмірів пред'являються певні вимоги: матеріал засобу для кріплення волосіні повинен бути досить пружним, стійким до корозії, монтаж засобу у корпусі грузила повинен бути надійним. В запропонованій автором конструкції засіб для кріплення волосіні виконано подовженої вигнутої форми таким чином, що його вільні кінці при розміщенні в корпусі розпрямляються, стикуються зі стінками отвору корпусу і надійно фіксуються. При цьому вушко, яке виконане з меншим радіусом закруглення легко вставляється і протягується в корпус грузила. В технічному рішенні використовується дріт діаметром від 0,4 до 0,6 мм. При цьому запропонована товщина дроту дозволяє працювати з будь-якими гачками і двійниками, загальний вид грузила з приманкою максимально компактний. Вибраний діаметр дроту для вушок вберігає волосінь від перерізу. Крім цього практичне використання засобу для кріплення волосіні з запропонованою автором її довжиною від 18 до 28 мм і шириною від 2 до 3 мм показує, що така конструкція є оптимальною для надійного лову певного виду риби. 1 UA 83106 U 5 10 15 20 25 30 35 Виконання корпусу грузила круглої форми, на відміну від відомих рішень з різноманітною формою, тобто дуже далекою від кулястої форми, дозволяє чітко орієнтувати напрям закидання вудилища. При цьому центр тяжіння грузила повинен бути зміщений по вертикалі, що перешкоджає закручування волосіні. При виготовленні корпусу грузила використовується свинець. На відміну від інших матеріалів, а також свинцю з домішками, саме свинець сприяє якісному лову за рахунок необхідної ваги та зовнішньої тьмяності. Корисна модель пояснюється наступними кресленнями: фіг. 1 - загальний вигляд грузила; фіг. 2 - розібране грузило. Рибальське грузило складається з корпусу круглої форми 1, наскрізного отвору 2 в корпусі, засобу 3 для кріплення волосіні з вільними кінцями 4 і 5, вушка 6 з меншим радіусом закруглення, вушка 7 з більшим радіусом. Рибальське грузило збирають наступним чином. Засіб 3 для кріплення волосіні вставляють в наскрізний отвір 2 корпусу 1 таким чином, щоб менше вушко 6 входило в наскрізний отвір 2 корпусу 1, а кінці 4 і 5 були направлені в середину корпусу. Потім протягують засіб 3 через наскрізний отвір 2, щоб вушко 6 виходило з корпусу з однієї сторони, а вушко 7 - з іншої і відпускають. Після чого кінці 4 і 5 засобу 3 розпрямляють і фіксують в корпусі 1. Грузило зібране. Заявлене технічне рішення дає можливість створити спрощену і зручну конструкцію грузила, яка підвищує зручність в користуванні за рахунок скорочення часу заміни снасті, не потребує додаткового заводного кільця для кріплення наживки і пристосування для його заміни, розширює його функціональні можливості, зменшує вартість оснастки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Рибальське грузило, що містить корпус круглої форми, оснащений засобом з вушками для кріплення волосіні, яке відрізняється тим, що засіб для кріплення волосіні має подовжену вигнуту форму з різними за розміром вушками, виконаний пружним і встановлений в корпус з можливістю заміни. 2. Рибальське грузило за п. 1, яке відрізняється тим, що одне з вушок виконане з меншим радіусом закруглення, а інше - з більшим. 3. Рибальське грузило за п. 1, яке відрізняється тим, що засіб для кріплення волосіні виконано переважно з дроту діаметром 0,4-0,6 мм. 4. Рибальське грузило за п. 1, яке відрізняється тим, що засіб для кріплення волосіні виконано довжиною 18-28 мм і шириною 2-3 мм. 2 UA 83106 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
