Механізм розрізання деталей низу взуття по товщині

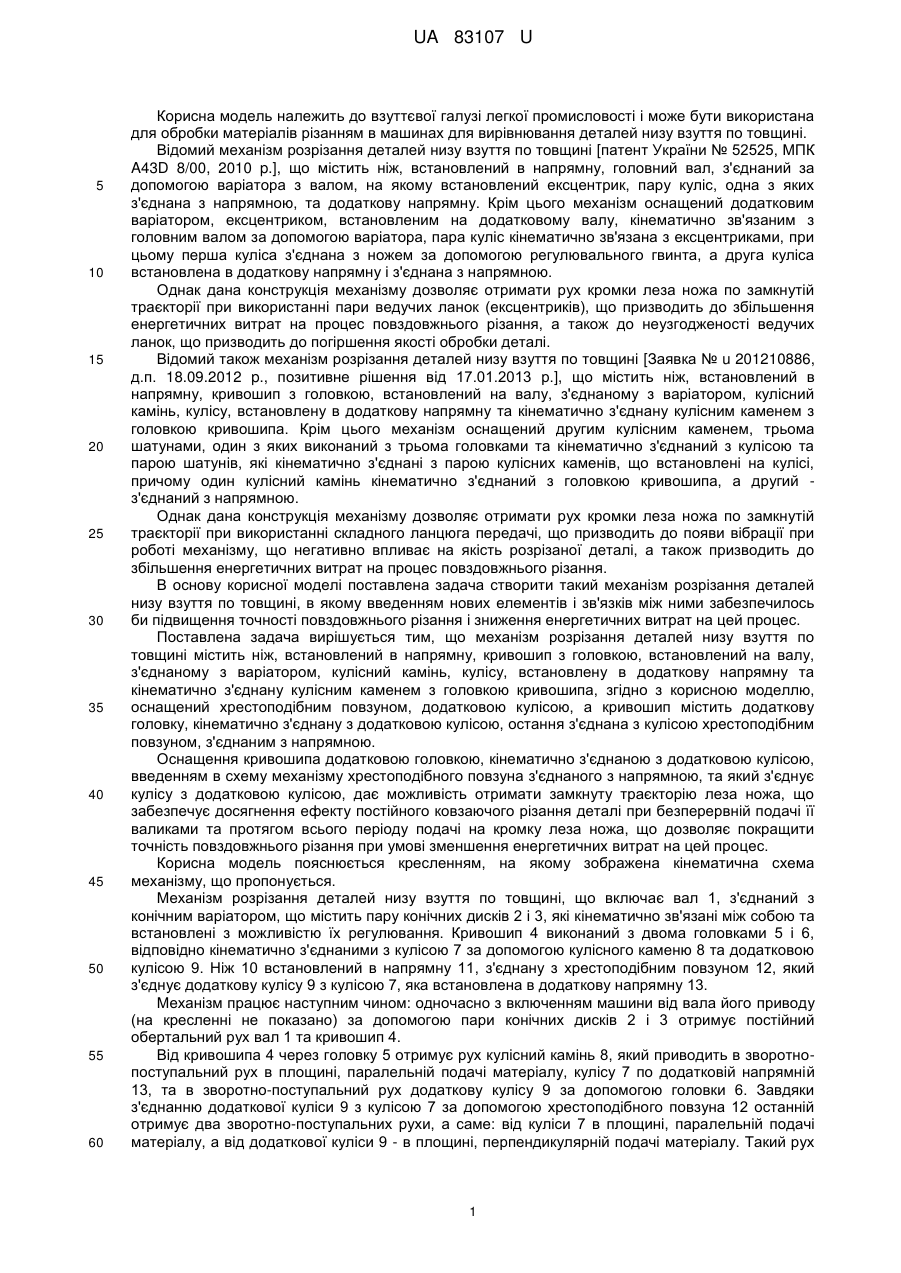

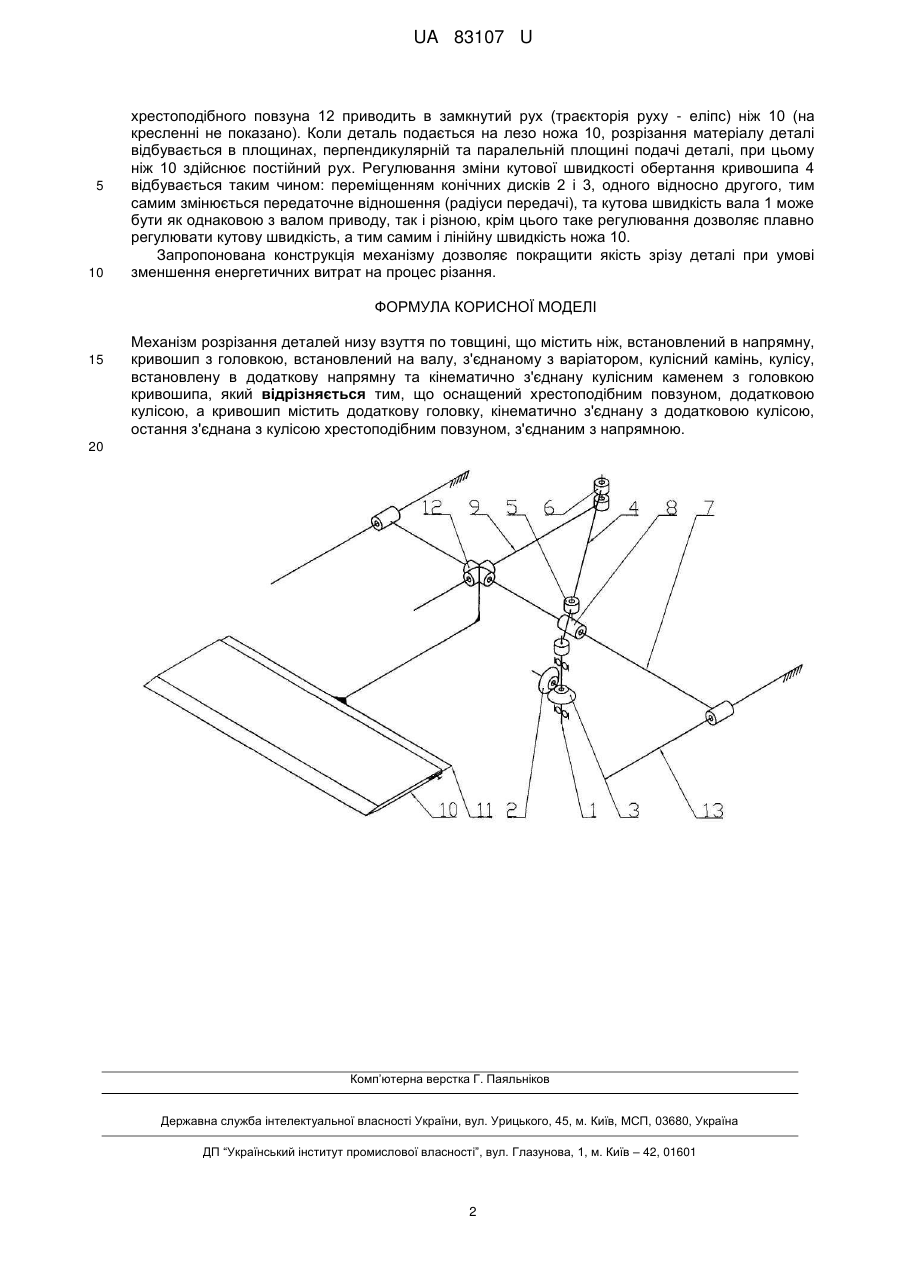

Реферат: UA 83107 U UA 83107 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до взуттєвої галузі легкої промисловості і може бути використана для обробки матеріалів різанням в машинах для вирівнювання деталей низу взуття по товщині. Відомий механізм розрізання деталей низу взуття по товщині [патент України № 52525, МПК A43D 8/00, 2010 p.], що містить ніж, встановлений в напрямну, головний вал, з'єднаний за допомогою варіатора з валом, на якому встановлений ексцентрик, пару куліс, одна з яких з'єднана з напрямною, та додаткову напрямну. Крім цього механізм оснащений додатковим варіатором, ексцентриком, встановленим на додатковому валу, кінематично зв'язаним з головним валом за допомогою варіатора, пара куліс кінематично зв'язана з ексцентриками, при цьому перша куліса з'єднана з ножем за допомогою регулювального гвинта, а друга куліса встановлена в додаткову напрямну і з'єднана з напрямною. Однак дана конструкція механізму дозволяє отримати рух кромки леза ножа по замкнутій траєкторії при використанні пари ведучих ланок (ексцентриків), що призводить до збільшення енергетичних витрат на процес повздовжнього різання, а також до неузгодженості ведучих ланок, що призводить до погіршення якості обробки деталі. Відомий також механізм розрізання деталей низу взуття по товщині [Заявка № u 201210886, д.п. 18.09.2012 p., позитивне рішення від 17.01.2013 р.], що містить ніж, встановлений в напрямну, кривошип з головкою, встановлений на валу, з'єднаному з варіатором, кулісний камінь, кулісу, встановлену в додаткову напрямну та кінематично з'єднану кулісним каменем з головкою кривошипа. Крім цього механізм оснащений другим кулісним каменем, трьома шатунами, один з яких виконаний з трьома головками та кінематично з'єднаний з кулісою та парою шатунів, які кінематично з'єднані з парою кулісних каменів, що встановлені на кулісі, причому один кулісний камінь кінематично з'єднаний з головкою кривошипа, а другий з'єднаний з напрямною. Однак дана конструкція механізму дозволяє отримати рух кромки леза ножа по замкнутій траєкторії при використанні складного ланцюга передачі, що призводить до появи вібрації при роботі механізму, що негативно впливає на якість розрізаної деталі, а також призводить до збільшення енергетичних витрат на процес повздовжнього різання. В основу корисної моделі поставлена задача створити такий механізм розрізання деталей низу взуття по товщині, в якому введенням нових елементів і зв'язків між ними забезпечилось би підвищення точності повздовжнього різання і зниження енергетичних витрат на цей процес. Поставлена задача вирішується тим, що механізм розрізання деталей низу взуття по товщині містить ніж, встановлений в напрямну, кривошип з головкою, встановлений на валу, з'єднаному з варіатором, кулісний камінь, кулісу, встановлену в додаткову напрямну та кінематично з'єднану кулісним каменем з головкою кривошипа, згідно з корисною моделлю, оснащений хрестоподібним повзуном, додатковою кулісою, а кривошип містить додаткову головку, кінематично з'єднану з додатковою кулісою, остання з'єднана з кулісою хрестоподібним повзуном, з'єднаним з напрямною. Оснащення кривошипа додатковою головкою, кінематично з'єднаною з додатковою кулісою, введенням в схему механізму хрестоподібного повзуна з'єднаного з напрямною, та який з'єднує кулісу з додатковою кулісою, дає можливість отримати замкнуту траєкторію леза ножа, що забезпечує досягнення ефекту постійного ковзаючого різання деталі при безперервній подачі її валиками та протягом всього періоду подачі на кромку леза ножа, що дозволяє покращити точність повздовжнього різання при умові зменшення енергетичних витрат на цей процес. Корисна модель пояснюється кресленням, на якому зображена кінематична схема механізму, що пропонується. Механізм розрізання деталей низу взуття по товщині, що включає вал 1, з'єднаний з конічним варіатором, що містить пару конічних дисків 2 і 3, які кінематично зв'язані між собою та встановлені з можливістю їх регулювання. Кривошип 4 виконаний з двома головками 5 і 6, відповідно кінематично з'єднаними з кулісою 7 за допомогою кулісного каменю 8 та додатковою кулісою 9. Ніж 10 встановлений в напрямну 11, з'єднану з хрестоподібним повзуном 12, який з'єднує додаткову кулісу 9 з кулісою 7, яка встановлена в додаткову напрямну 13. Механізм працює наступним чином: одночасно з включенням машини від вала його приводу (на кресленні не показано) за допомогою пари конічних дисків 2 і 3 отримує постійний обертальний рух вал 1 та кривошип 4. Від кривошипа 4 через головку 5 отримує рух кулісний камінь 8, який приводить в зворотнопоступальний рух в площині, паралельній подачі матеріалу, кулісу 7 по додатковій напрямній 13, та в зворотно-поступальний рух додаткову кулісу 9 за допомогою головки 6. Завдяки з'єднанню додаткової куліси 9 з кулісою 7 за допомогою хрестоподібного повзуна 12 останній отримує два зворотно-поступальних рухи, а саме: від куліси 7 в площині, паралельній подачі матеріалу, а від додаткової куліси 9 - в площині, перпендикулярній подачі матеріалу. Такий рух 1 UA 83107 U 5 10 хрестоподібного повзуна 12 приводить в замкнутий рух (траєкторія руху - еліпс) ніж 10 (на кресленні не показано). Коли деталь подається на лезо ножа 10, розрізання матеріалу деталі відбувається в площинах, перпендикулярній та паралельній площині подачі деталі, при цьому ніж 10 здійснює постійний рух. Регулювання зміни кутової швидкості обертання кривошипа 4 відбувається таким чином: переміщенням конічних дисків 2 і 3, одного відносно другого, тим самим змінюється передаточне відношення (радіуси передачі), та кутова швидкість вала 1 може бути як однаковою з валом приводу, так і різною, крім цього таке регулювання дозволяє плавно регулювати кутову швидкість, а тим самим і лінійну швидкість ножа 10. Запропонована конструкція механізму дозволяє покращити якість зрізу деталі при умові зменшення енергетичних витрат на процес різання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Механізм розрізання деталей низу взуття по товщині, що містить ніж, встановлений в напрямну, кривошип з головкою, встановлений на валу, з'єднаному з варіатором, кулісний камінь, кулісу, встановлену в додаткову напрямну та кінематично з'єднану кулісним каменем з головкою кривошипа, який відрізняється тим, що оснащений хрестоподібним повзуном, додатковою кулісою, а кривошип містить додаткову головку, кінематично з'єднану з додатковою кулісою, остання з'єднана з кулісою хрестоподібним повзуном, з'єднаним з напрямною. 20 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
