Рибальське грузило

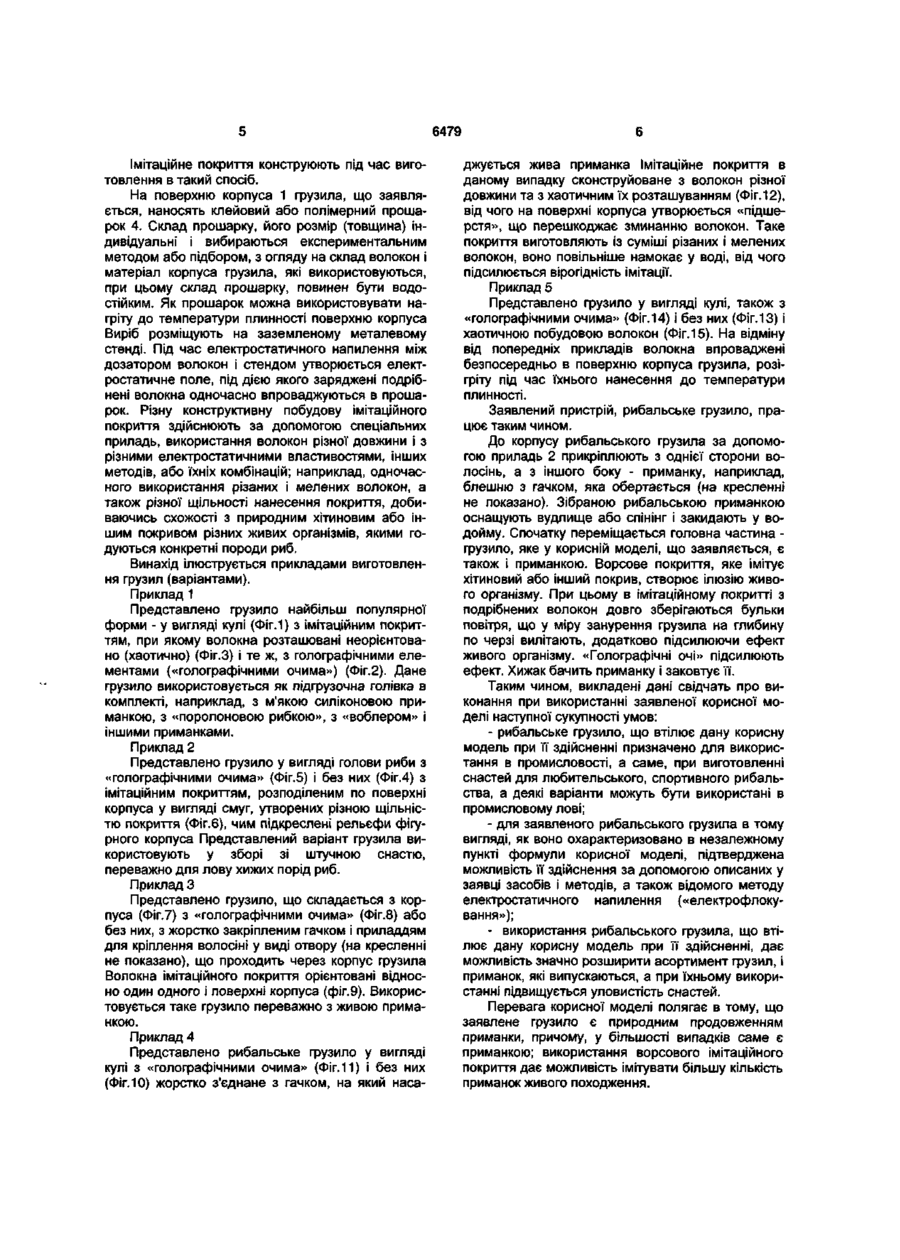

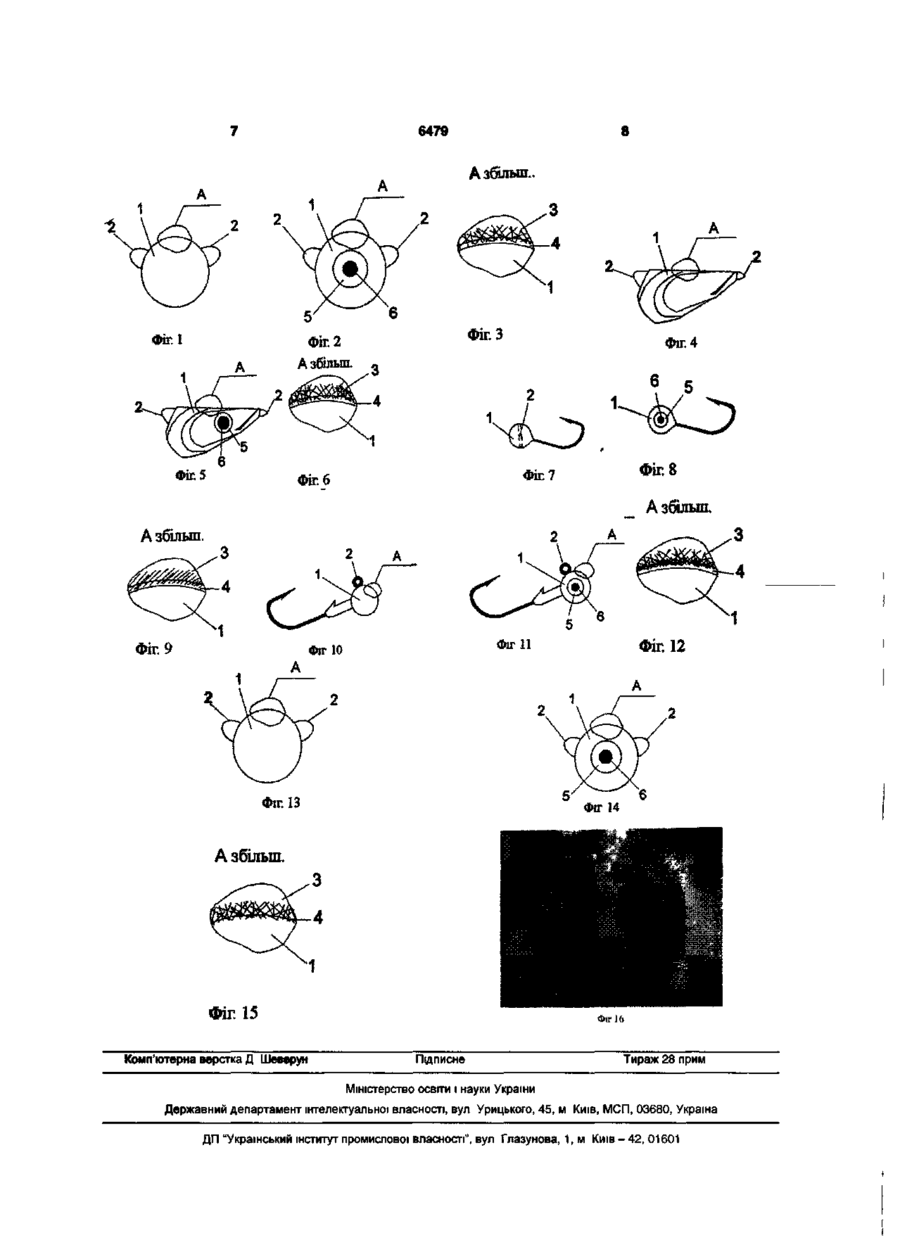

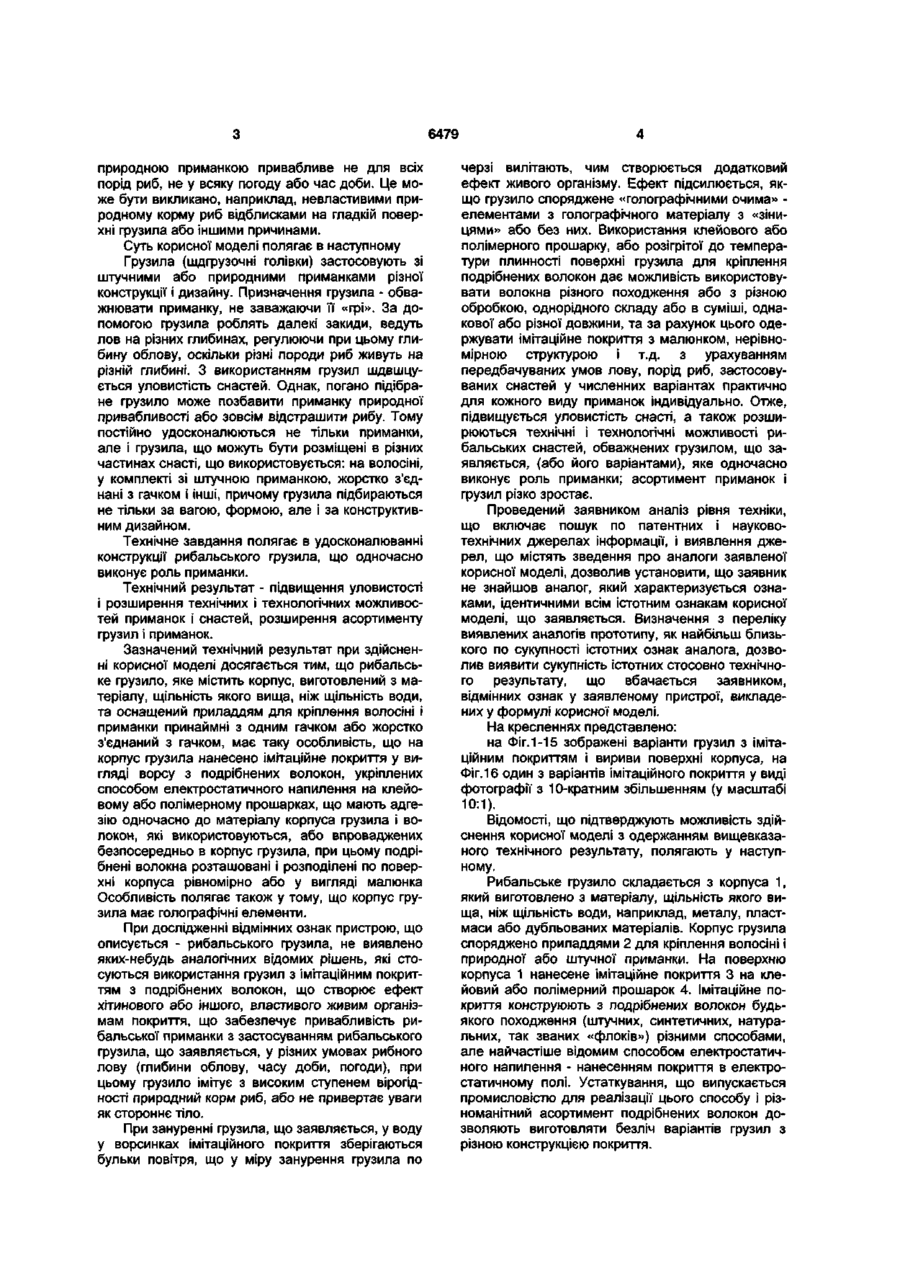

1 Рибальське грузило, що містить корпус, виготовлений з матеріалу, ЩІЛЬНІСТЬ ЯКОГО вища, ніж ЩІЛЬНІСТЬ води, та оснащений приладдям для кріплення ВОЛОСІНІ і приманки принаймні з одним гачком або жорстко з'єднаний з гачком, яке відрізняється тим, що на корпус грузила нанесено імі таційне покриття у вигляді ворсу з подрібнених волокон, укріплених способом електростатичного напилення на клейовому або полімерному прошарку, що має адгезію одночасно до матеріалу корпусу грузила і волокон, які використовуються, або впроваджених безпосередньо в корпус грузила, при цьому подрібнені волокна розташовані і розподілені по поверхні корпусу рівномірно або у вигляді малюнка 2 Рибальське грузило за п 1, яке відрізняється тим, що корпус грузила має голографічні елементи Корисна модель відноситься до області спортивного, любительського і промислового рибальства Відомо рибальське грузило, що має форму голівки з приладдями для кріплення ВОЛОСІНІ [GB, заявка №2134361, «Рибальське грузило», публ 84 08 08 №4980, МКИ З А01К95/00] До причин, що перешкоджають досягненню зазначеного нижче технічного результату, відноситься те, що відоме грузило не має приладдя для кріплення приманки і не є одночасно приманкою, отже на уловистість не впливає Відомо рибальське грузило, що містить корпус і приладдя для кріплення ВОЛОСІНІ І приманки з гачком [патент США №4528771 «Рибальське грузило», публ 16 07 85 тЮ56, №3, МКИ З А01К95/00] Відоме грузило споряджене зубцями для кріплення грузила за дно, які роблять його використання малоуніверсальним Відома штучна рибальська приманка для риб, що містить корпус з покриттям з приклеєних в умовах електростатичного поля ворсинок [Св RU на корисну модель №28952 «Штучна рибальська приманка для риб», МПК 7 А01К85/00 публ 27 04 2003, бюл №12] Відома приманка імітує форму тіла або силует комахи або його личинки, досить приваблива для риб, основною їжею яких є комахи або личинки До причин, що перешкоджають досягненню зазначеного нижче технічного результату, є те, що відома приманка ефективна при лові риб на МІЛКО ВОДДІ, у поверхневих шарах води і малопридатна для лову хижих риб, для використання в глибоководних водоймах і придонних шарах, отже, малоуніверсальна, тому що є тільки приманкою, і в обмежених умовах При цьому варто мати на увазі, що здрібнені волокна в електростатичному полі летять стрімко, мнучи свіжонанесені шари, і домогтися бажаного розташування волокон, яке наведено у ВІДОМІЙ корисній моделі вкрай складно Крім того, строго орієнтовані волокна покриття негайно намокнуть у воді, а отже, досягти очікуваного ефекту не завжди можливо Відомо рибальське грузило, що містить корпус із приладдями для кріплення ВОЛОСІНІ І приманки принаймні з одним гачком [Патент RU №2212132 «Рибальське грузило», публ 20 09 2003 бюл №26, МПК 7 А01К85/00, 95/00], прийнято за прототип Відоме рибальське грузило може бути виготовлене будь-якої форми (круглої, у формі голови риби, наближеної до реальної або стилізованої і т і ) Відоме грузило споряджене голографічними елементами, що імітують очі риби Пристрій універсальний, призначений для використання в спортивному, любительському, промисловому рибальстві У силу своєї конструкції дозволяє комплектувати багато варіантів приманок і снастей різного призначення До причин, що перешкоджають досягненню зазначеного технічного результату, відноситься те, що відоме грузило в сполученні зі штучною або 6479 природною приманкою привабливе не для всіх порід риб, не у всяку погоду або час доби. Це може бути викликано, наприклад, невластивими природному корму риб відблисками на гладкій поверхні грузила або іншими причинами. Суть корисної моделі полягає в наступному Грузила (шдгрузочні голівки) застосовують зі штучними або природними приманками різної конструкції і дизайну. Призначення грузила - обважнювати приманку, не заважаючи її «грі». За допомогою грузила роблять далекі закиди, ведуть лов на різних глибинах, регулюючи при цьому глибину облову, оскільки різні породи риб живуть на різній глибині. З використанням грузил шдвшцується уловистість снастей. Однак, погано підібране грузило може позбавити приманку природної привабливості або зовсім відстрашити рибу. Тому постійно удосконалюються не тільки приманки, але і грузила, що можуть бути розміщені в різних частинах снасті, що використовується: на волосіні, у комплекті зі штучною приманкою, жорстко з'єднані з гачком і інші, причому грузила підбираються не тільки за вагою, формою, але і за конструктивним дизайном. Технічне завдання полягає в удосконалюванні конструкції рибальського грузила, що одночасно виконує роль приманки. Технічний результат - підвищення уловистості і розширення технічних і технологічних можливостей приманок і снастей, розширення асортименту грузил і приманок. Зазначений технічний результат при здійсненні корисної моделі досягається тим, що рибальське грузило, яке містить корпус, виготовлений з матеріалу, щільність якого вища, ніж щільність води, та оснащений приладдям для кріплення волосіні і приманки принаймні з одним гачком або жорстко з'єднаний з гачком, має таку особливість, що на корпус грузила нанесено імітаційне покриття у вигляді ворсу з подрібнених волокон, укріплених способом електростатичного напилення на клейовому або полімерному прошарках, що мають адгезію одночасно до матеріалу корпуса грузила і волокон, які використовуються, або впроваджених безпосередньо в корпус грузила, при цьому подрібнені волокна розташовані і розподілені по поверхні корпуса рівномірно або у вигляді малюнка Особливість полягає також у тому, що корпус грузила має голографічні елементи. При дослідженні відмінних ознак пристрою, що описується - рибальського грузила, не виявлено яких-небудь аналогічних відомих рішень, які стосуються використання грузил з імітаційним покриттям з подрібнених волокон, що створює ефект хітинового або іншого, властивого живим організмам покриття, що забезпечує привабливість рибальської приманки з застосуванням рибальського грузила, що заявляється, у різних умовах рибного лову (глибини облову, часу доби, погоди), при цьому грузило імітує з високим ступенем вірогідності природний корм риб, або не привертає уваги як стороннє тіло. При зануренні грузила, що заявляється, у воду у ворсинках імітаційного покриття зберігаються бульки повітря, що у міру занурення грузила по черзі вилітають, чим створюється додатковий ефект живого організму. Ефект підсилюється, якщо грузило споряджене «голографічними очима» елементами з голографічного матеріалу з «зіницями» або без них. Використання клейового або полімерного прошарку, або розігрітої до температури плинності поверхні грузила для кріплення подрібнених волокон дає можливість використовувати волокна різного походження або з різною обробкою, однорідного складу або в суміші, однакової або різної довжини, та за рахунок цього одержувати імітаційне покриття з малюнком, нерівномірною структурою і т.д. з урахуванням передбачуваних умов лову, порід риб, застосовуваних снастей у численних варіантах практично для кожного виду приманок індивідуально. Отже, підвищується уловистість снасті, а також розширюються технічні і технологічні можливості рибальських снастей, обважнених грузилом, що заявляється, (або його варіантами), яке одночасно виконує роль приманки; асортимент приманок і грузил різко зростає. Проведений заявником аналіз рівня техніки, що включає пошук по патентних і науковотехнічних джерелах інформації, і виявлення джерел, що містять зведення про аналоги заявленої корисної моделі, дозволив установити, що заявник не знайшов аналог, який характеризується ознаками, ідентичними всім істотним ознакам корисної моделі, що заявляється. Визначення з переліку виявлених аналогів прототипу, як найбільш близького по сукупності істотних ознак аналога, дозволив виявити сукупність істотних стосовно технічного результату, що вбачається заявником, відмінних ознак у заявленому пристрої, викладених у формулі корисної моделі. На кресленнях представлено: на Фіг.1-15 зображені варіанти грузил з імітаційним покриттям і вириви поверхні корпуса, на Фіг. 16 один з варіантів імітаційного покриття у виді фотографії з 10-кратним збільшенням (у масштабі 10:1). Відомості, що підтверджують можливість здійснення корисної моделі з одержанням вищевказаного технічного результату, полягають у наступному. Рибальське грузило складається з корпуса 1, який виготовлено з матеріалу, щільність якого вища, ніж щільність води, наприклад, металу, пластмаси або дубльованих матеріалів. Корпус грузила споряджено приладдями 2 для кріплення волосіні і природної або штучної приманки. На поверхню корпуса 1 нанесене імітаційне покриття 3 на клейовий або полімерний прошарок 4. Імітаційне покриття конструюють з подрібнених волокон будьякого походження (штучних, синтетичних, натуральних, так званих «флоків») різними способами, але найчастіше відомим способом електростатичного напилення - нанесенням покриття в електростатичному полі. Устаткування, що випускається промисловістю для реалізації цього способу і різноманітний асортимент подрібнених волокон дозволяють виготовляти безліч варіантів грузил з різною конструкцією покриття. 6479 Імітаційне покриття конструюють під час виготовлення в такий спосіб. На поверхню корпуса 1 грузила, що заявляється, наносять клейовий або полімерний прошарок 4. Склад прошарку, його розмір (товщина) індивідуальні і вибираються експериментальним методом або підбором, з огляду на склад волокон і матеріал корпуса грузила, які використовуються, при цьому склад прошарку, повинен бути водостійким. Як прошарок можна використовувати нагріту до температури плинності поверхню корпуса Виріб розміщують на заземленому металевому стенді. Під час електростатичного напилення між дозатором волокон і стендом утворюється електростатичне поле, під дією якого заряджені подрібнені волокна одночасно впроваджуються в прошарок. Різну конструктивну побудову імітаційного покриття здійснюють за допомогою спеціальних приладь, використання волокон різної довжини і з різними електростатичними властивостями, інших методів, або їхніх комбінацій; наприклад, одночасного використання різаних і мелених волокон, а також різної щільності нанесення покриття, добиваючись схожості з природним хітиновим або іншим покривом різних живих організмів, якими годуються конкретні породи риб. Винахід ілюструється прикладами виготовлення грузил (варіантами). Приклад 1 Представлено грузило найбільш популярної форми - у вигляді кулі (Фіг.1) з імітаційним покриттям, при якому волокна розташовані неорієнтовано (хаотично) (Фіг.З) і те ж, з голографічними елементами («голографічними очима») (Фіг.2). Дане грузило використовується як підгрузочна голівка в комплекті, наприклад, з м'якою силіконовою приманкою, з «поролоновою рибкою», з «воблером» і іншими приманками. Приклад 2 Представлено грузило у вигляді голови риби з «голографічними очима» (Фіг.5) і без них (Фіг.4) з імітаційним покриттям, розподіленим по поверхні корпуса у вигляді смуг, утворених різною щільністю покриття (Фіг.6), чим підкреслені рельєфи фігурного корпуса Представлений варіант грузила використовують у зборі зі штучною снастю, переважно для лову хижих порід риб. Приклад З Представлено грузило, що складається з корпуса (Фіг.7) з «голографічними очима» (Фіг.8) або без них, з жорстко закріпленим гачком і приладдям для кріплення волосіні у виді отвору (на кресленні не показано), що проходить через корпус грузила Волокна імітаційного покриття орієнтовані відносно один одного і поверхні корпуса (фіг.9). Використовується таке грузило переважно з живою приманкою. Приклад 4 Представлено рибальське грузило у вигляді кулі з «голографічними очима» (Фіг.11) і без них (Фіг. 10) жорстко з'єднане з гачком, на який наса джується жива приманка Імітаційне покриття в даному випадку сконструйоване з волокон різної довжини та з хаотичним їх розташуванням (Фіг. 12), від чого на поверхні корпуса утворюється «підшерстя», що перешкоджає зминанню волокон. Таке покриття виготовляють із суміші різаних і мелених волокон, воно повільніше намокає у воді, від чого підсилюється вірогідність імітації. Приклад 5 Представлено грузило у вигляді кулі, також з «голографічними очима» (Фіг. 14) і без них (Фіг. 13) і хаотичною побудовою волокон (Фіг. 15). На відміну від попередніх прикладів волокна впроваджені безпосередньо в поверхню корпуса грузила, розігріту під час їхнього нанесення до температури плинності. Заявлений пристрій, рибальське грузило, працює таким чином. До корпусу рибальського грузила за допомогою приладь 2 прикріплюють з однієї сторони волосінь, а з іншого боку - приманку, наприклад, блешню з гачком, яка обертається (на кресленні не показано). Зібраною рибальською приманкою оснащують вудлище або спінінг і закидають у водойму. Спочатку переміщається головна частина грузило, яке у корисній моделі, що заявляється, є також і приманкою. Ворсове покриття, яке імітує хітиновий або інший покрив, створює ілюзію живого організму. При цьому в імітаційному покритті з подрібнених волокон довго зберігаються бульки повітря, що у міру занурення грузила на глибину по черзі вилітають, додатково підсилюючи ефект живого організму. «Голографічні очі» підсилюють ефект. Хижак бачить приманку і заковтує її. Таким чином, викладені дані свідчать про виконання при використанні заявленої корисної моделі наступної сукупності умов: - рибальське грузило, що втілює дану корисну модель при її здійсненні призначено для використання в промисловості, а саме, при виготовленні снастей для любительського, спортивного рибальства, а деякі варіанти можуть бути використані в промисловому лові; - для заявленого рибальського грузила в тому вигляді, як воно охарактеризовано в незалежному пункті формули корисної моделі, підтверджена можливість її здійснення за допомогою описаних у заявці засобів і методів, а також відомого методу електростатичного напилення («електрофлокування»); - використання рибальського грузила, що втілює дану корисну модель при її здійсненні, дає можливість значно розширити асортимент грузил, і приманок, які випускаються, а при їхньому використанні підвищується уловистість снастей. Перевага корисної моделі полягає в тому, що заявлене грузило є природним продовженням приманки, причому, у більшості випадків саме є приманкою; використання ворсового імітаційного покриття дає можливість імітувати більшу кількість приманок живого походження. 6479 А збільш.. Фіг. З Фіг. 5 Фіг. 7 Фіг. 6 Фіг. 8 А збільш. А збільш. 2 А Фіг 11 Фіг. 9 Фіг, 12 Фіг. 13 А збільш. Фіг. 15 Комп'ютерна верстка Д Шеверун Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
