Пляшка-бокал

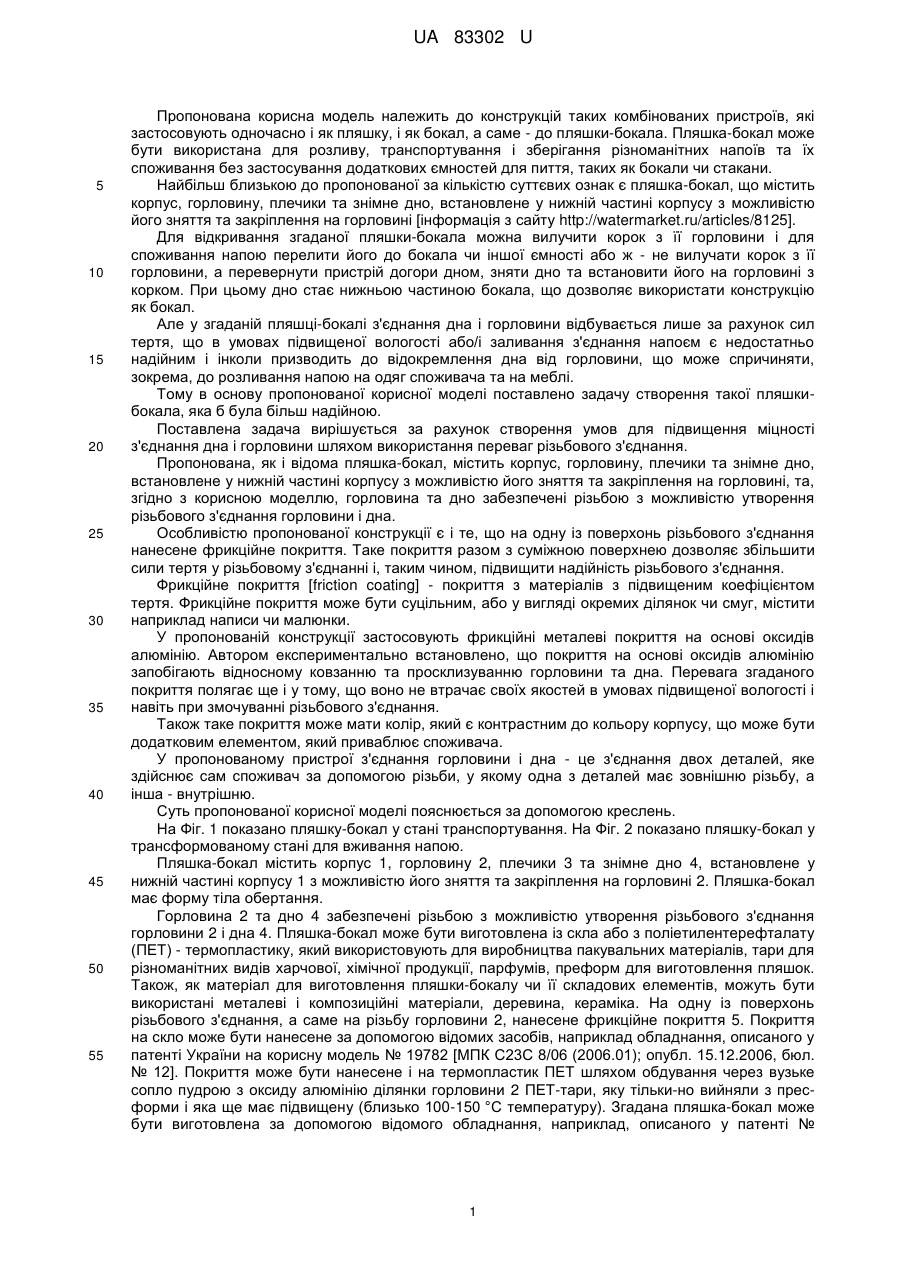

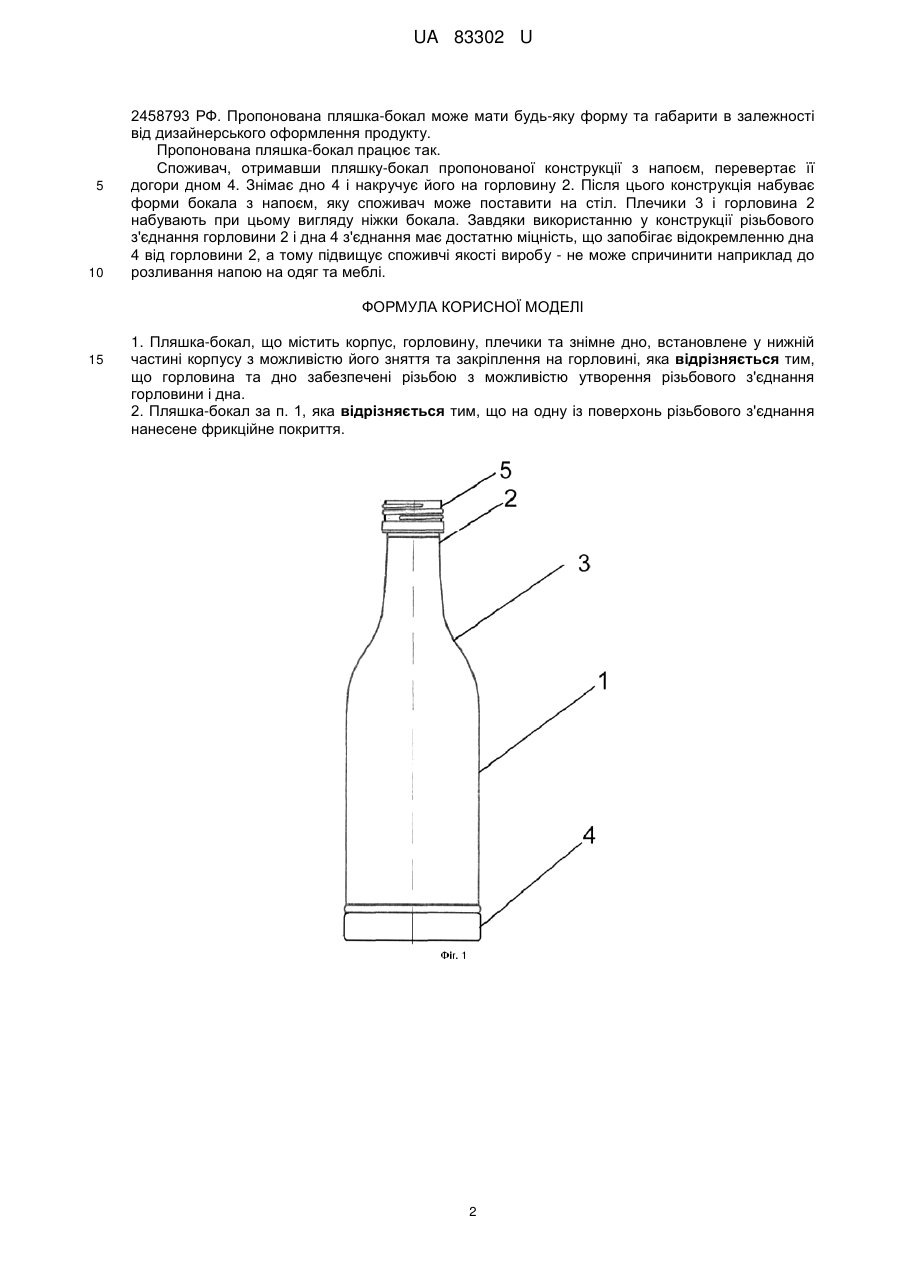

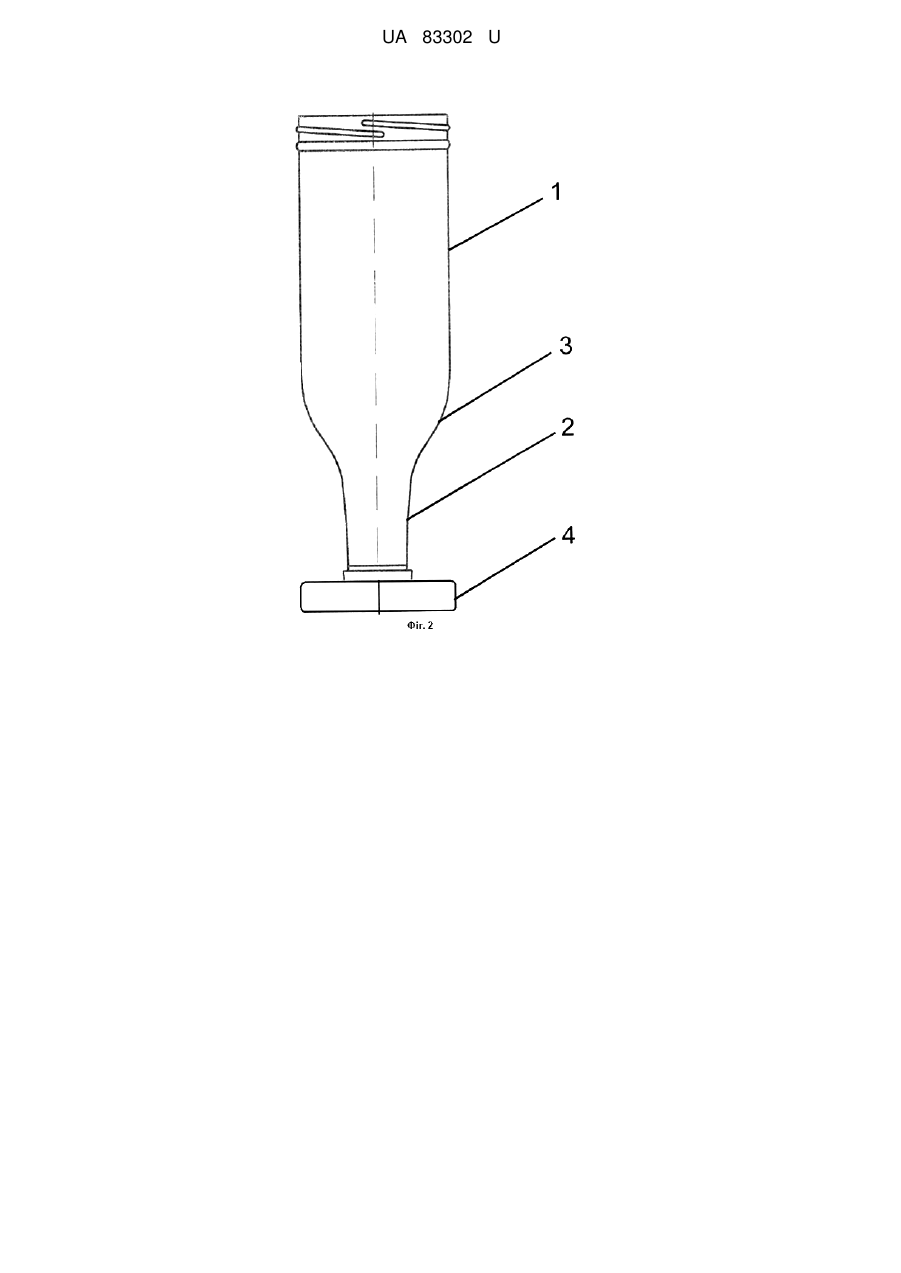

Реферат: UA 83302 U UA 83302 U 5 10 15 20 25 30 35 40 45 50 55 Пропонована корисна модель належить до конструкцій таких комбінованих пристроїв, які застосовують одночасно і як пляшку, і як бокал, а саме - до пляшки-бокала. Пляшка-бокал може бути використана для розливу, транспортування і зберігання різноманітних напоїв та їх споживання без застосування додаткових ємностей для пиття, таких як бокали чи стакани. Найбільш близькою до пропонованої за кількістю суттєвих ознак є пляшка-бокал, що містить корпус, горловину, плечики та знімне дно, встановлене у нижній частині корпусу з можливістю його зняття та закріплення на горловині [інформація з сайту http://watermarket.ru/articles/8125]. Для відкривання згаданої пляшки-бокала можна вилучити корок з її горловини і для споживання напою перелити його до бокала чи іншої ємності або ж - не вилучати корок з її горловини, а перевернути пристрій догори дном, зняти дно та встановити його на горловині з корком. При цьому дно стає нижньою частиною бокала, що дозволяє використати конструкцію як бокал. Але у згаданій пляшці-бокалі з'єднання дна і горловини відбувається лише за рахунок сил тертя, що в умовах підвищеної вологості або/і заливання з'єднання напоєм є недостатньо надійним і інколи призводить до відокремлення дна від горловини, що може спричиняти, зокрема, до розливання напою на одяг споживача та на меблі. Тому в основу пропонованої корисної моделі поставлено задачу створення такої пляшкибокала, яка б була більш надійною. Поставлена задача вирішується за рахунок створення умов для підвищення міцності з'єднання дна і горловини шляхом використання переваг різьбового з'єднання. Пропонована, як і відома пляшка-бокал, містить корпус, горловину, плечики та знімне дно, встановлене у нижній частині корпусу з можливістю його зняття та закріплення на горловині, та, згідно з корисною моделлю, горловина та дно забезпечені різьбою з можливістю утворення різьбового з'єднання горловини і дна. Особливістю пропонованої конструкції є і те, що на одну із поверхонь різьбового з'єднання нанесене фрикційне покриття. Таке покриття разом з суміжною поверхнею дозволяє збільшити сили тертя у різьбовому з'єднанні і, таким чином, підвищити надійність різьбового з'єднання. Фрикційне покриття [friction coating] - покриття з матеріалів з підвищеним коефіцієнтом тертя. Фрикційне покриття може бути суцільним, або у вигляді окремих ділянок чи смуг, містити наприклад написи чи малюнки. У пропонованій конструкції застосовують фрикційні металеві покриття на основі оксидів алюмінію. Автором експериментально встановлено, що покриття на основі оксидів алюмінію запобігають відносному ковзанню та просклизуванню горловини та дна. Перевага згаданого покриття полягає ще і у тому, що воно не втрачає своїх якостей в умовах підвищеної вологості і навіть при змочуванні різьбового з'єднання. Також таке покриття може мати колір, який є контрастним до кольору корпусу, що може бути додатковим елементом, який приваблює споживача. У пропонованому пристрої з'єднання горловини і дна - це з'єднання двох деталей, яке здійснює сам споживач за допомогою різьби, у якому одна з деталей має зовнішню різьбу, а інша - внутрішню. Суть пропонованої корисної моделі пояснюється за допомогою креслень. На Фіг. 1 показано пляшку-бокал у стані транспортування. На Фіг. 2 показано пляшку-бокал у трансформованому стані для вживання напою. Пляшка-бокал містить корпус 1, горловину 2, плечики 3 та знімне дно 4, встановлене у нижній частині корпусу 1 з можливістю його зняття та закріплення на горловині 2. Пляшка-бокал має форму тіла обертання. Горловина 2 та дно 4 забезпечені різьбою з можливістю утворення різьбового з'єднання горловини 2 і дна 4. Пляшка-бокал може бути виготовлена із скла або з поліетилентерефталату (ПЕТ) - термопластику, який використовують для виробництва пакувальних матеріалів, тари для різноманітних видів харчової, хімічної продукції, парфумів, преформ для виготовлення пляшок. Також, як матеріал для виготовлення пляшки-бокалу чи її складових елементів, можуть бути використані металеві і композиційні матеріали, деревина, кераміка. На одну із поверхонь різьбового з'єднання, а саме на різьбу горловини 2, нанесене фрикційне покриття 5. Покриття на скло може бути нанесене за допомогою відомих засобів, наприклад обладнання, описаного у патенті України на корисну модель № 19782 [МПК С23С 8/06 (2006.01); опубл. 15.12.2006, бюл. № 12]. Покриття може бути нанесене і на термопластик ПЕТ шляхом обдування через вузьке сопло пудрою з оксиду алюмінію ділянки горловини 2 ПЕТ-тари, яку тільки-но вийняли з пресформи і яка ще має підвищену (близько 100-150 °C температуру). Згадана пляшка-бокал може бути виготовлена за допомогою відомого обладнання, наприклад, описаного у патенті № 1 UA 83302 U 5 10 2458793 РФ. Пропонована пляшка-бокал може мати будь-яку форму та габарити в залежності від дизайнерського оформлення продукту. Пропонована пляшка-бокал працює так. Споживач, отримавши пляшку-бокал пропонованої конструкції з напоєм, перевертає її догори дном 4. Знімає дно 4 і накручує його на горловину 2. Після цього конструкція набуває форми бокала з напоєм, яку споживач може поставити на стіл. Плечики 3 і горловина 2 набувають при цьому вигляду ніжки бокала. Завдяки використанню у конструкції різьбового з'єднання горловини 2 і дна 4 з'єднання має достатню міцність, що запобігає відокремленню дна 4 від горловини 2, а тому підвищує споживчі якості виробу - не може спричинити наприклад до розливання напою на одяг та меблі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 1. Пляшка-бокал, що містить корпус, горловину, плечики та знімне дно, встановлене у нижній частині корпусу з можливістю його зняття та закріплення на горловині, яка відрізняється тим, що горловина та дно забезпечені різьбою з можливістю утворення різьбового з'єднання горловини і дна. 2. Пляшка-бокал за п. 1, яка відрізняється тим, що на одну із поверхонь різьбового з'єднання нанесене фрикційне покриття. 2 UA 83302 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
