Пляшка-бокал

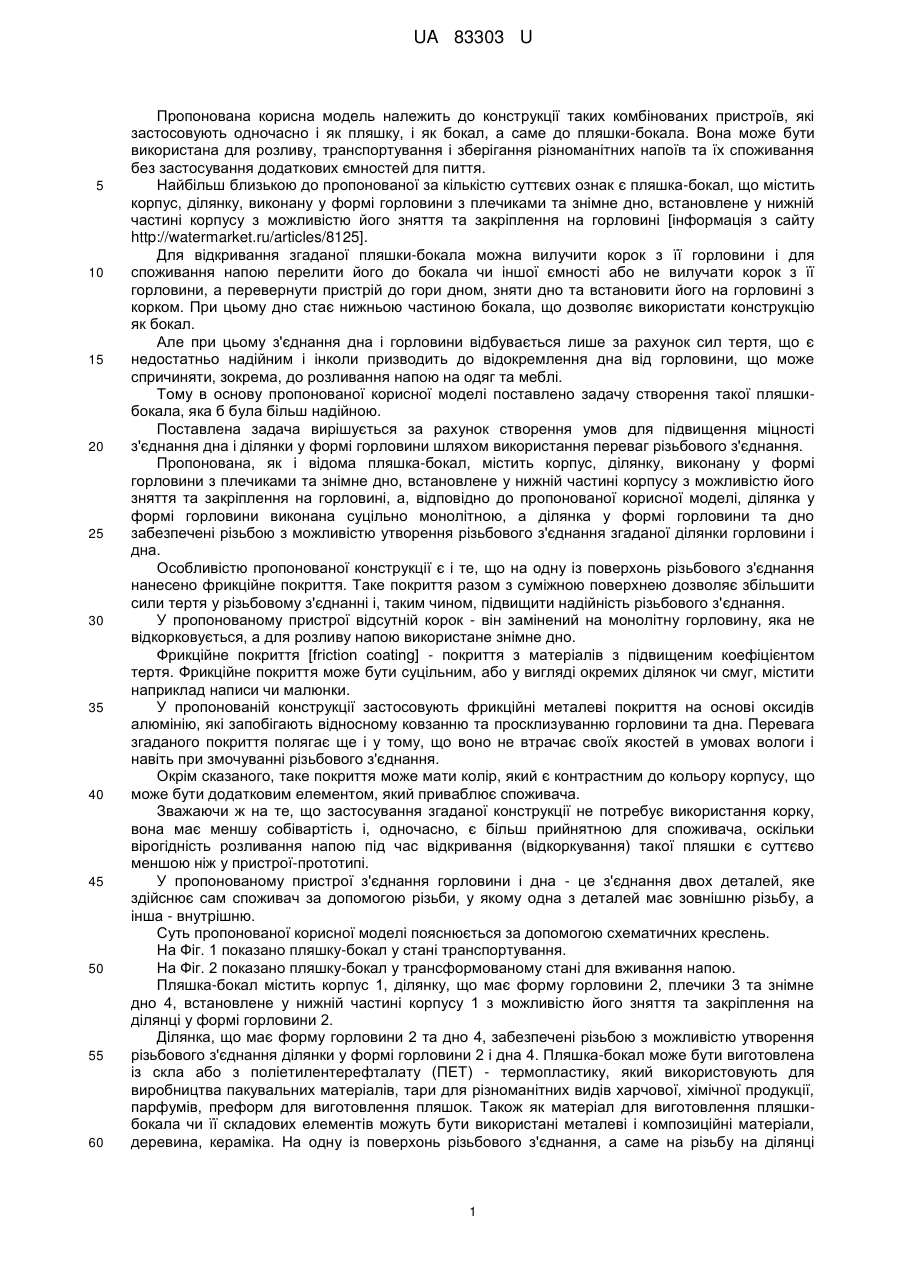

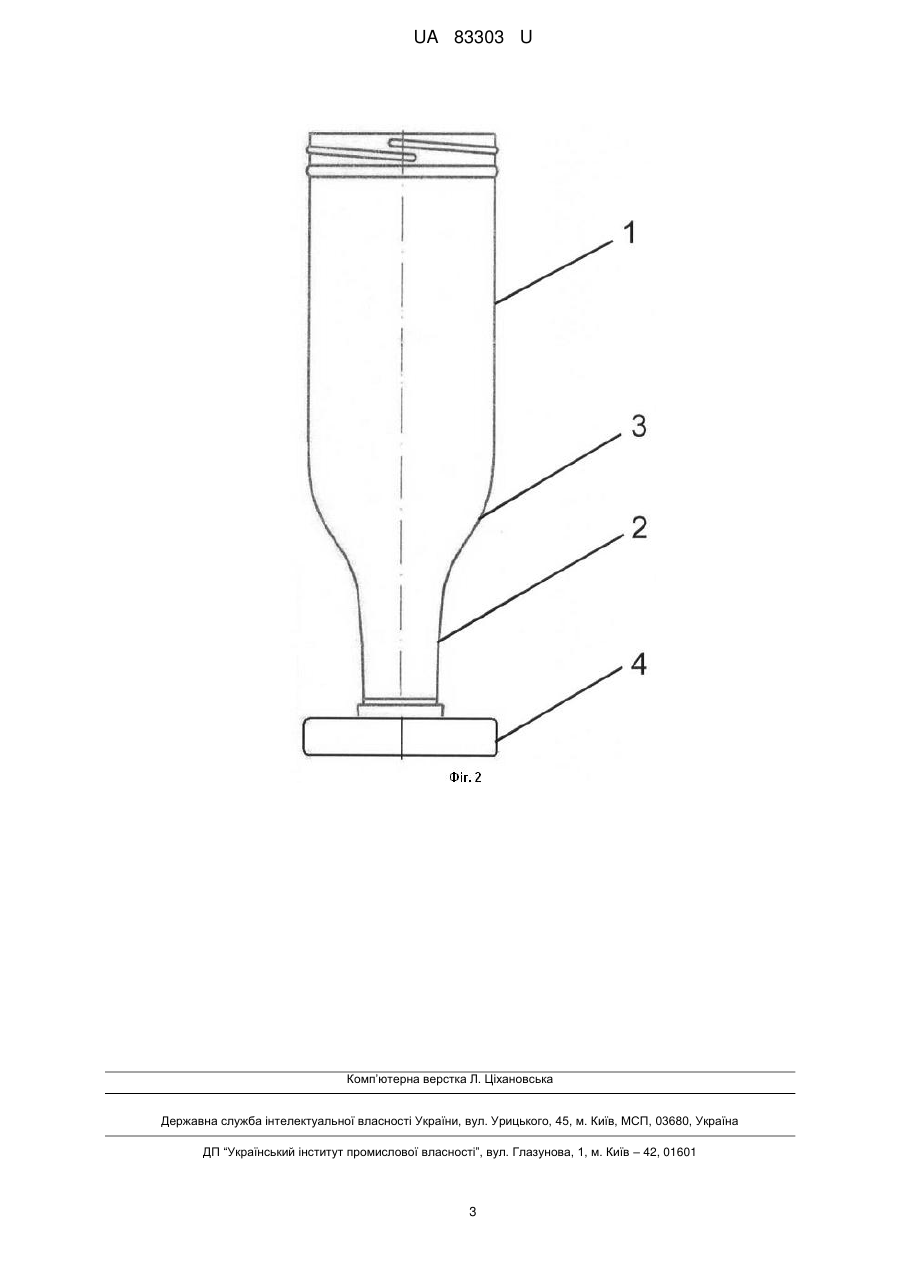

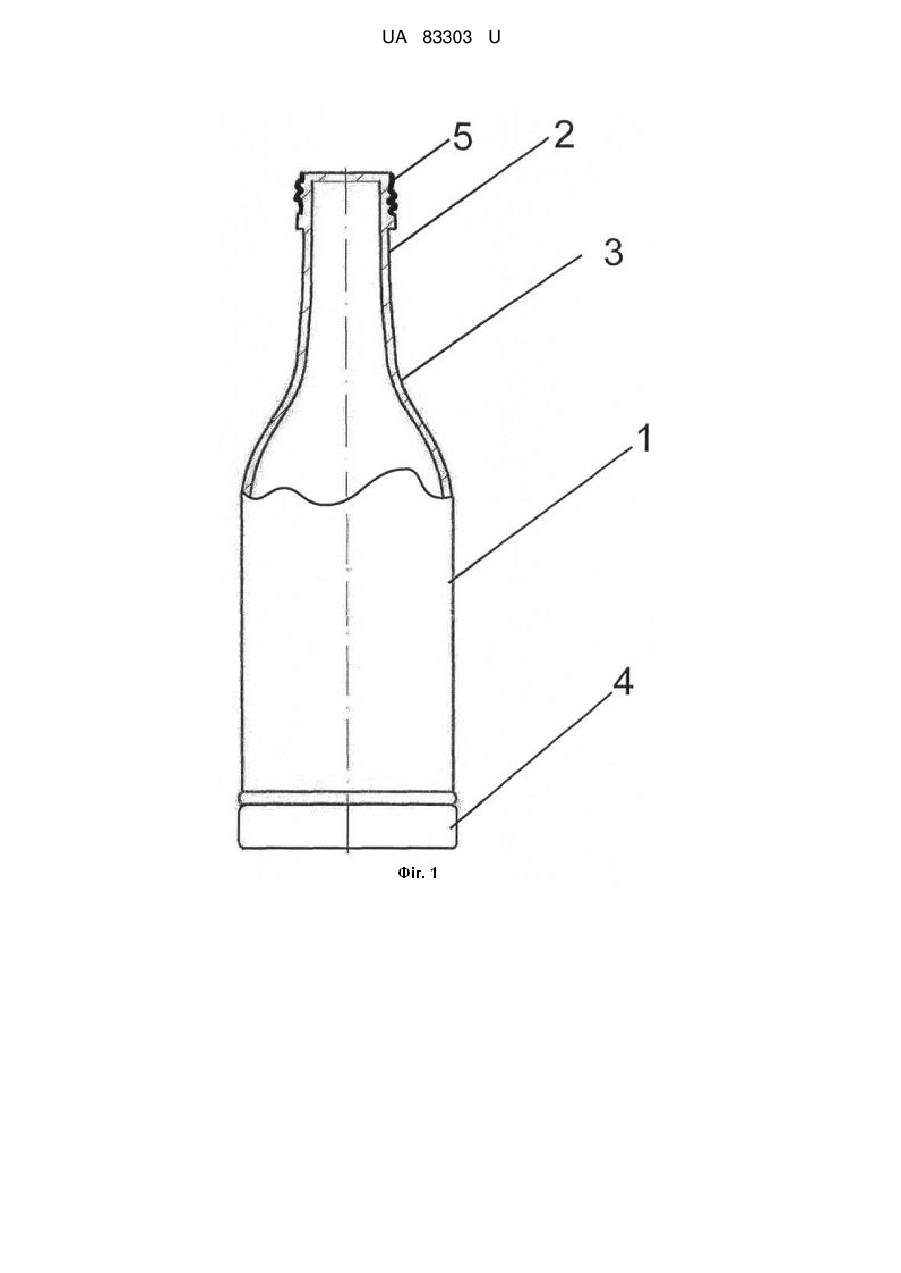

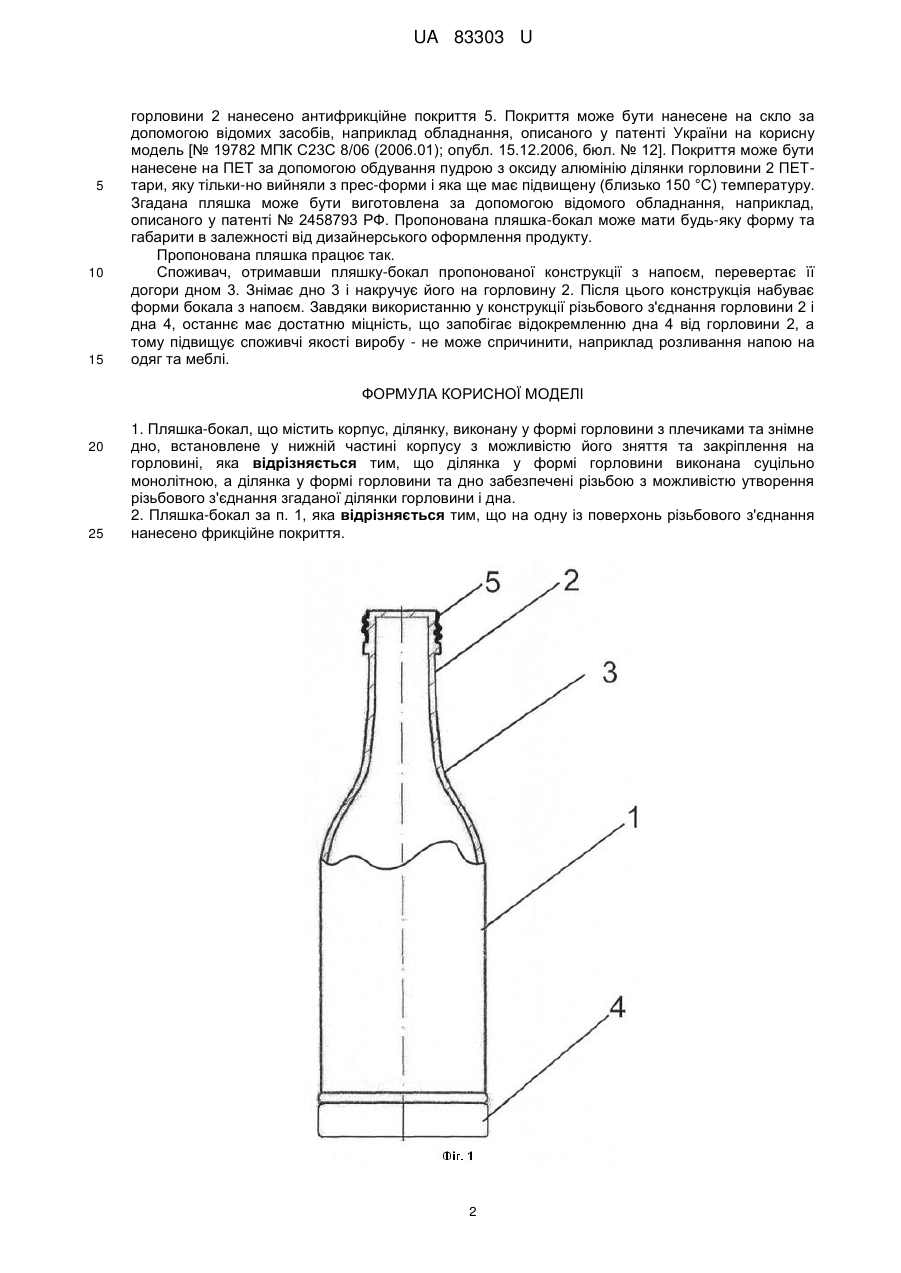

Реферат: UA 83303 U UA 83303 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до конструкції таких комбінованих пристроїв, які застосовують одночасно і як пляшку, і як бокал, а саме до пляшки-бокала. Вона може бути використана для розливу, транспортування і зберігання різноманітних напоїв та їх споживання без застосування додаткових ємностей для пиття. Найбільш близькою до пропонованої за кількістю суттєвих ознак є пляшка-бокал, що містить корпус, ділянку, виконану у формі горловини з плечиками та знімне дно, встановлене у нижній частині корпусу з можливістю його зняття та закріплення на горловині [інформація з сайту http://watermarket.ru/articles/8125]. Для відкривання згаданої пляшки-бокала можна вилучити корок з її горловини і для споживання напою перелити його до бокала чи іншої ємності або не вилучати корок з її горловини, а перевернути пристрій до гори дном, зняти дно та встановити його на горловині з корком. При цьому дно стає нижньою частиною бокала, що дозволяє використати конструкцію як бокал. Але при цьому з'єднання дна і горловини відбувається лише за рахунок сил тертя, що є недостатньо надійним і інколи призводить до відокремлення дна від горловини, що може спричиняти, зокрема, до розливання напою на одяг та меблі. Тому в основу пропонованої корисної моделі поставлено задачу створення такої пляшкибокала, яка б була більш надійною. Поставлена задача вирішується за рахунок створення умов для підвищення міцності з'єднання дна і ділянки у формі горловини шляхом використання переваг різьбового з'єднання. Пропонована, як і відома пляшка-бокал, містить корпус, ділянку, виконану у формі горловини з плечиками та знімне дно, встановлене у нижній частині корпусу з можливістю його зняття та закріплення на горловині, а, відповідно до пропонованої корисної моделі, ділянка у формі горловини виконана суцільно монолітною, а ділянка у формі горловини та дно забезпечені різьбою з можливістю утворення різьбового з'єднання згаданої ділянки горловини і дна. Особливістю пропонованої конструкції є і те, що на одну із поверхонь різьбового з'єднання нанесено фрикційне покриття. Таке покриття разом з суміжною поверхнею дозволяє збільшити сили тертя у різьбовому з'єднанні і, таким чином, підвищити надійність різьбового з'єднання. У пропонованому пристрої відсутній корок - він замінений на монолітну горловину, яка не відкорковується, а для розливу напою використане знімне дно. Фрикційне покриття [friction coating] - покриття з матеріалів з підвищеним коефіцієнтом тертя. Фрикційне покриття може бути суцільним, або у вигляді окремих ділянок чи смуг, містити наприклад написи чи малюнки. У пропонованій конструкції застосовують фрикційні металеві покриття на основі оксидів алюмінію, які запобігають відносному ковзанню та просклизуванню горловини та дна. Перевага згаданого покриття полягає ще і у тому, що воно не втрачає своїх якостей в умовах вологи і навіть при змочуванні різьбового з'єднання. Окрім сказаного, таке покриття може мати колір, який є контрастним до кольору корпусу, що може бути додатковим елементом, який приваблює споживача. Зважаючи ж на те, що застосування згаданої конструкції не потребує використання корку, вона має меншу собівартість і, одночасно, є більш прийнятною для споживача, оскільки вірогідність розливання напою під час відкривання (відкоркування) такої пляшки є суттєво меншою ніж у пристрої-прототипі. У пропонованому пристрої з'єднання горловини і дна - це з'єднання двох деталей, яке здійснює сам споживач за допомогою різьби, у якому одна з деталей має зовнішню різьбу, а інша - внутрішню. Суть пропонованої корисної моделі пояснюється за допомогою схематичних креслень. На Фіг. 1 показано пляшку-бокал у стані транспортування. На Фіг. 2 показано пляшку-бокал у трансформованому стані для вживання напою. Пляшка-бокал містить корпус 1, ділянку, що має форму горловини 2, плечики 3 та знімне дно 4, встановлене у нижній частині корпусу 1 з можливістю його зняття та закріплення на ділянці у формі горловини 2. Ділянка, що має форму горловини 2 та дно 4, забезпечені різьбою з можливістю утворення різьбового з'єднання ділянки у формі горловини 2 і дна 4. Пляшка-бокал може бути виготовлена із скла або з поліетилентерефталату (ПЕТ) - термопластику, який використовують для виробництва пакувальних матеріалів, тари для різноманітних видів харчової, хімічної продукції, парфумів, преформ для виготовлення пляшок. Також як матеріал для виготовлення пляшкибокала чи її складових елементів можуть бути використані металеві і композиційні матеріали, деревина, кераміка. На одну із поверхонь різьбового з'єднання, а саме на різьбу на ділянці 1 UA 83303 U 5 10 15 горловини 2 нанесено антифрикційне покриття 5. Покриття може бути нанесене на скло за допомогою відомих засобів, наприклад обладнання, описаного у патенті України на корисну модель [№ 19782 МПК С23С 8/06 (2006.01); опубл. 15.12.2006, бюл. № 12]. Покриття може бути нанесене на ПЕТ за допомогою обдування пудрою з оксиду алюмінію ділянки горловини 2 ПЕТтари, яку тільки-но вийняли з прес-форми і яка ще має підвищену (близько 150 °C) температуру. Згадана пляшка може бути виготовлена за допомогою відомого обладнання, наприклад, описаного у патенті № 2458793 РФ. Пропонована пляшка-бокал може мати будь-яку форму та габарити в залежності від дизайнерського оформлення продукту. Пропонована пляшка працює так. Споживач, отримавши пляшку-бокал пропонованої конструкції з напоєм, перевертає її догори дном 3. Знімає дно 3 і накручує його на горловину 2. Після цього конструкція набуває форми бокала з напоєм. Завдяки використанню у конструкції різьбового з'єднання горловини 2 і дна 4, останнє має достатню міцність, що запобігає відокремленню дна 4 від горловини 2, а тому підвищує споживчі якості виробу - не може спричинити, наприклад розливання напою на одяг та меблі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Пляшка-бокал, що містить корпус, ділянку, виконану у формі горловини з плечиками та знімне дно, встановлене у нижній частині корпусу з можливістю його зняття та закріплення на горловині, яка відрізняється тим, що ділянка у формі горловини виконана суцільно монолітною, а ділянка у формі горловини та дно забезпечені різьбою з можливістю утворення різьбового з'єднання згаданої ділянки горловини і дна. 2. Пляшка-бокал за п. 1, яка відрізняється тим, що на одну із поверхонь різьбового з'єднання нанесено фрикційне покриття. 2 UA 83303 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
