Напівмостовий комутатор напівхвиль

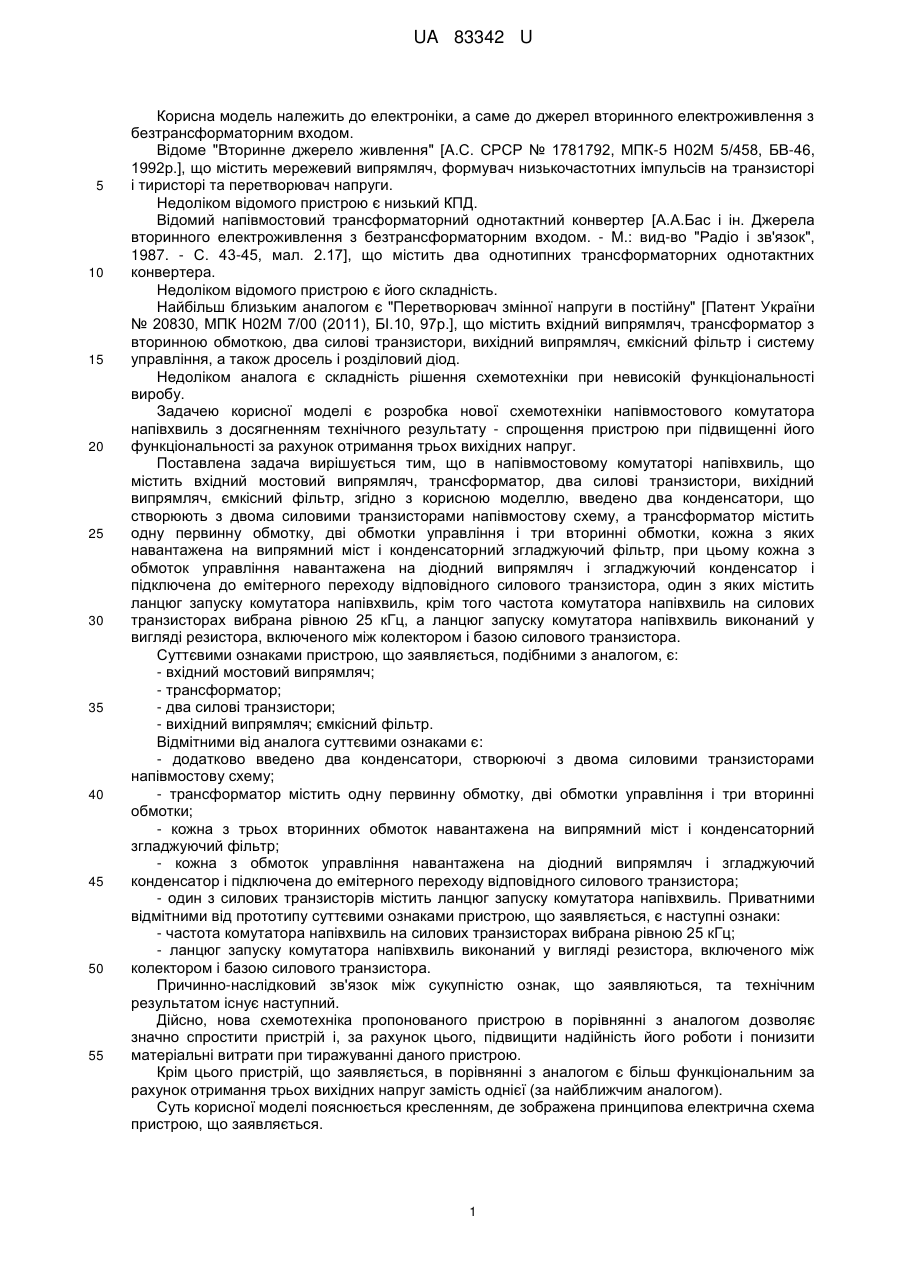

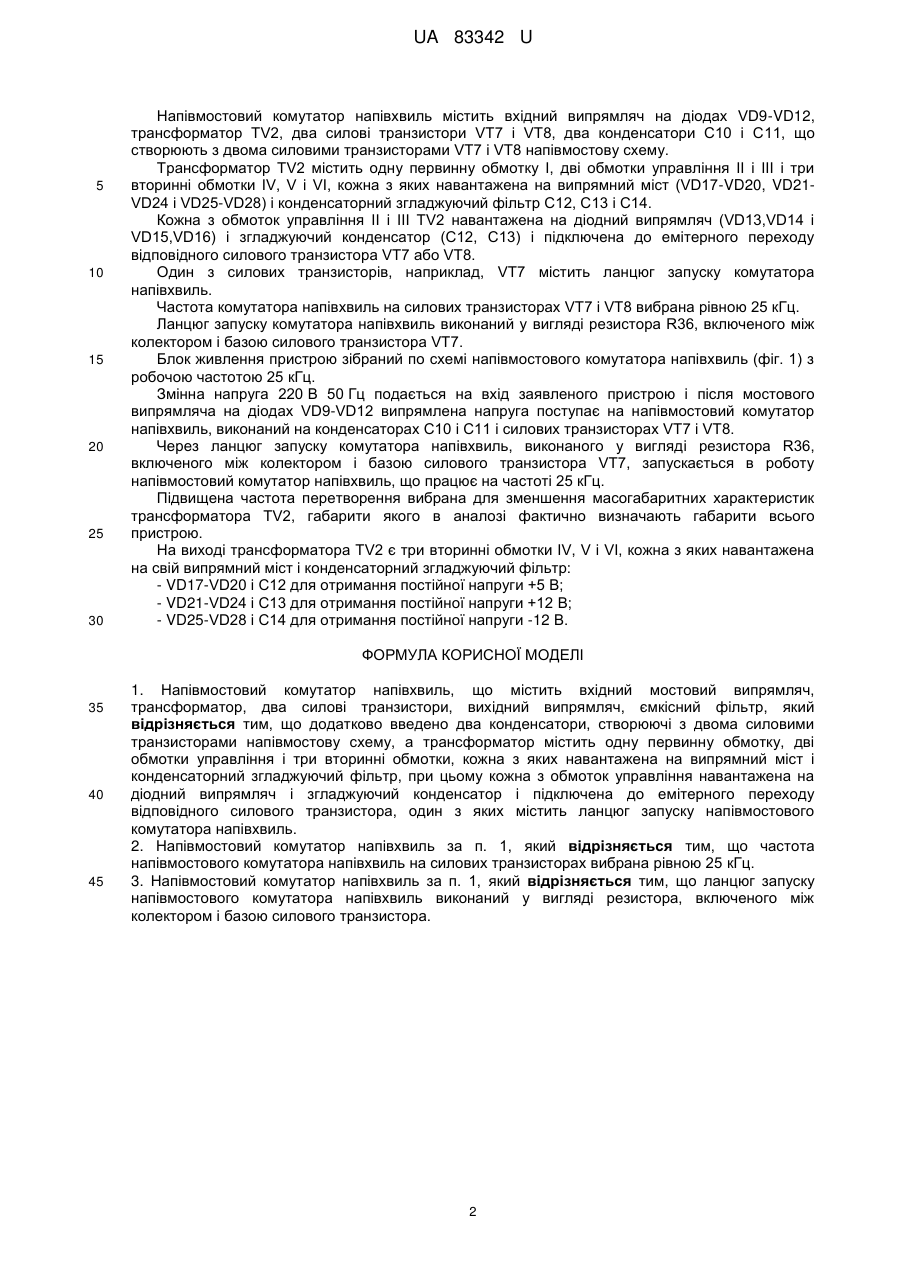

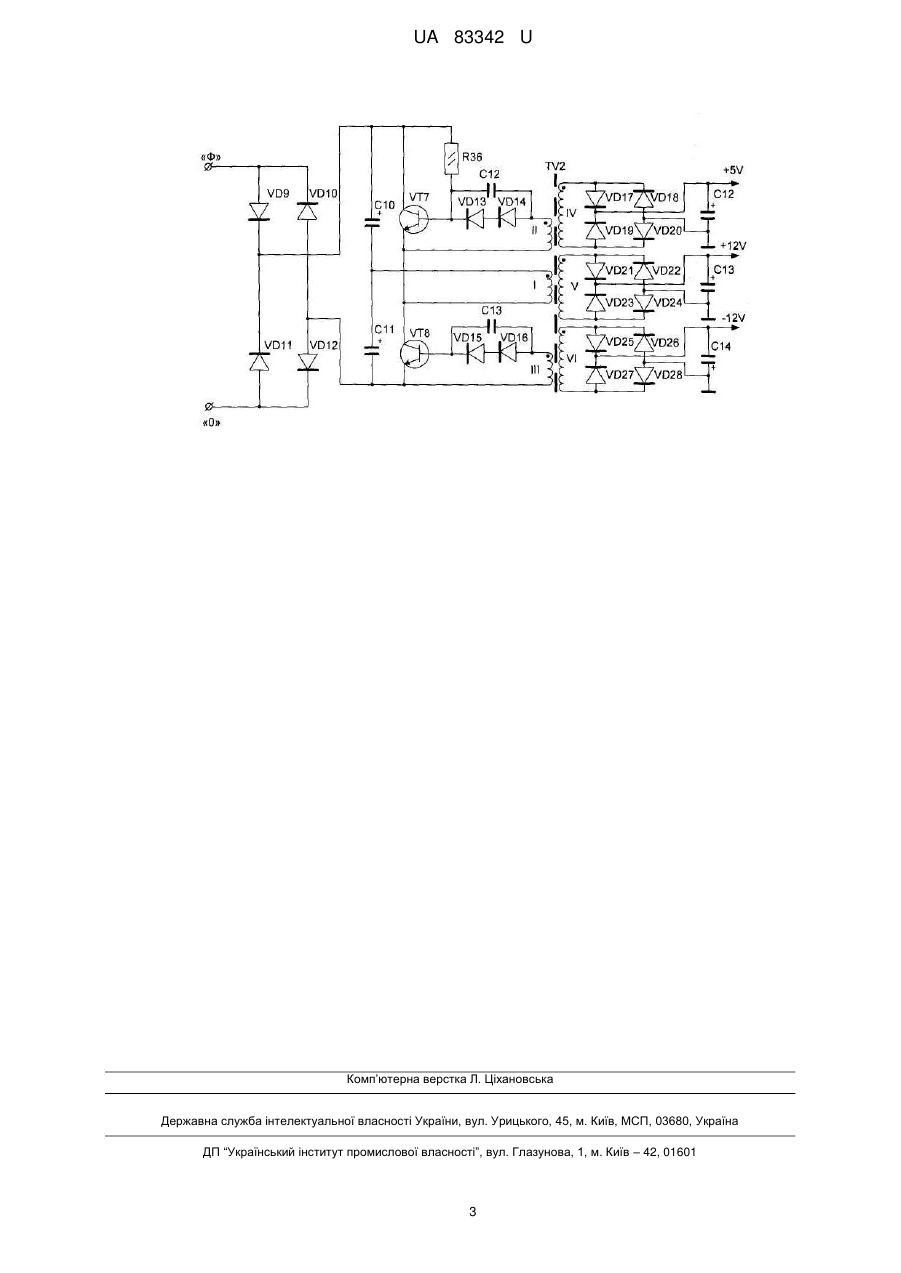

Реферат: UA 83342 U UA 83342 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електроніки, а саме до джерел вторинного електроживлення з безтрансформаторним входом. Відоме "Вторинне джерело живлення" [А.С. СРСР № 1781792, МПК-5 Н02М 5/458, БВ-46, 1992р.], що містить мережевий випрямляч, формувач низькочастотних імпульсів на транзисторі і тиристорі та перетворювач напруги. Недоліком відомого пристрою є низький КПД. Відомий напівмостовий трансформаторний однотактний конвертер [А.А.Бас і ін. Джерела вторинного електроживлення з безтрансформаторним входом. - М.: вид-во "Радіо і зв'язок", 1987. - С. 43-45, мал. 2.17], що містить два однотипних трансформаторних однотактних конвертера. Недоліком відомого пристрою є його складність. Найбільш близьким аналогом є "Перетворювач змінної напруги в постійну" [Патент України № 20830, МПК Н02М 7/00 (2011), БІ.10, 97р.], що містить вхідний випрямляч, трансформатор з вторинною обмоткою, два силові транзистори, вихідний випрямляч, ємкісний фільтр і систему управління, а також дросель і розділовий діод. Недоліком аналога є складність рішення схемотехніки при невисокій функціональності виробу. Задачею корисної моделі є розробка нової схемотехніки напівмостового комутатора напівхвиль з досягненням технічного результату - спрощення пристрою при підвищенні його функціональності за рахунок отримання трьох вихідних напруг. Поставлена задача вирішується тим, що в напівмостовому комутаторі напівхвиль, що містить вхідний мостовий випрямляч, трансформатор, два силові транзистори, вихідний випрямляч, ємкісний фільтр, згідно з корисною моделлю, введено два конденсатори, що створюють з двома силовими транзисторами напівмостову схему, а трансформатор містить одну первинну обмотку, дві обмотки управління і три вторинні обмотки, кожна з яких навантажена на випрямний міст і конденсаторний згладжуючий фільтр, при цьому кожна з обмоток управління навантажена на діодний випрямляч і згладжуючий конденсатор і підключена до емітерного переходу відповідного силового транзистора, один з яких містить ланцюг запуску комутатора напівхвиль, крім того частота комутатора напівхвиль на силових транзисторах вибрана рівною 25 кГц, а ланцюг запуску комутатора напівхвиль виконаний у вигляді резистора, включеного між колектором і базою силового транзистора. Суттєвими ознаками пристрою, що заявляється, подібними з аналогом, є: - вхідний мостовий випрямляч; - трансформатор; - два силові транзистори; - вихідний випрямляч; ємкісний фільтр. Відмітними від аналога суттєвими ознаками є: - додатково введено два конденсатори, створюючі з двома силовими транзисторами напівмостову схему; - трансформатор містить одну первинну обмотку, дві обмотки управління і три вторинні обмотки; - кожна з трьох вторинних обмоток навантажена на випрямний міст і конденсаторний згладжуючий фільтр; - кожна з обмоток управління навантажена на діодний випрямляч і згладжуючий конденсатор і підключена до емітерного переходу відповідного силового транзистора; - один з силових транзисторів містить ланцюг запуску комутатора напівхвиль. Приватними відмітними від прототипу суттєвими ознаками пристрою, що заявляється, є наступні ознаки: - частота комутатора напівхвиль на силових транзисторах вибрана рівною 25 кГц; - ланцюг запуску комутатора напівхвиль виконаний у вигляді резистора, включеного між колектором і базою силового транзистора. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом існує наступний. Дійсно, нова схемотехніка пропонованого пристрою в порівнянні з аналогом дозволяє значно спростити пристрій і, за рахунок цього, підвищити надійність його роботи і понизити матеріальні витрати при тиражуванні даного пристрою. Крім цього пристрій, що заявляється, в порівнянні з аналогом є більш функціональним за рахунок отримання трьох вихідних напруг замість однієї (за найближчим аналогом). Суть корисної моделі пояснюється кресленням, де зображена принципова електрична схема пристрою, що заявляється. 1 UA 83342 U 5 10 15 20 25 30 Напівмостовий комутатор напівхвиль містить вхідний випрямляч на діодах VD9-VD12, трансформатор TV2, два силові транзистори VT7 і VT8, два конденсатори С10 і С11, що створюють з двома силовими транзисторами VT7 і VT8 напівмостову схему. Трансформатор TV2 містить одну первинну обмотку І, дві обмотки управління II і III і три вторинні обмотки IV, V і VІ, кожна з яких навантажена на випрямний міст (VD17-VD20, VD21VD24 і VD25-VD28) і конденсаторний згладжуючий фільтр С12, С13 і С14. Кожна з обмоток управління II і III TV2 навантажена на діодний випрямляч (VD13,VD14 і VD15,VD16) і згладжуючий конденсатор (С12, С13) і підключена до емітерного переходу відповідного силового транзистора VT7 або VT8. Один з силових транзисторів, наприклад, VT7 містить ланцюг запуску комутатора напівхвиль. Частота комутатора напівхвиль на силових транзисторах VT7 і VT8 вибрана рівною 25 кГц. Ланцюг запуску комутатора напівхвиль виконаний у вигляді резистора R36, включеного між колектором і базою силового транзистора VT7. Блок живлення пристрою зібраний по схемі напівмостового комутатора напівхвиль (фіг. 1) з робочою частотою 25 кГц. Змінна напруга 220 В 50 Гц подається на вхід заявленого пристрою і після мостового випрямляча на діодах VD9-VD12 випрямлена напруга поступає на напівмостовий комутатор напівхвиль, виконаний на конденсаторах С10 і С11 і силових транзисторах VT7 і VT8. Через ланцюг запуску комутатора напівхвиль, виконаного у вигляді резистора R36, включеного між колектором і базою силового транзистора VT7, запускається в роботу напівмостовий комутатор напівхвиль, що працює на частоті 25 кГц. Підвищена частота перетворення вибрана для зменшення масогабаритних характеристик трансформатора TV2, габарити якого в аналозі фактично визначають габарити всього пристрою. На виході трансформатора TV2 є три вторинні обмотки IV, V і VI, кожна з яких навантажена на свій випрямний міст і конденсаторний згладжуючий фільтр: - VD17-VD20 і С12 для отримання постійної напруги +5 В; - VD21-VD24 і С13 для отримання постійної напруги +12 В; - VD25-VD28 і С14 для отримання постійної напруги -12 В. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Напівмостовий комутатор напівхвиль, що містить вхідний мостовий випрямляч, трансформатор, два силові транзистори, вихідний випрямляч, ємкісний фільтр, який відрізняється тим, що додатково введено два конденсатори, створюючі з двома силовими транзисторами напівмостову схему, а трансформатор містить одну первинну обмотку, дві обмотки управління і три вторинні обмотки, кожна з яких навантажена на випрямний міст і конденсаторний згладжуючий фільтр, при цьому кожна з обмоток управління навантажена на діодний випрямляч і згладжуючий конденсатор і підключена до емітерного переходу відповідного силового транзистора, один з яких містить ланцюг запуску напівмостового комутатора напівхвиль. 2. Напівмостовий комутатор напівхвиль за п. 1, який відрізняється тим, що частота напівмостового комутатора напівхвиль на силових транзисторах вибрана рівною 25 кГц. 3. Напівмостовий комутатор напівхвиль за п. 1, який відрізняється тим, що ланцюг запуску напівмостового комутатора напівхвиль виконаний у вигляді резистора, включеного між колектором і базою силового транзистора. 2 UA 83342 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
