Плавуча платформа

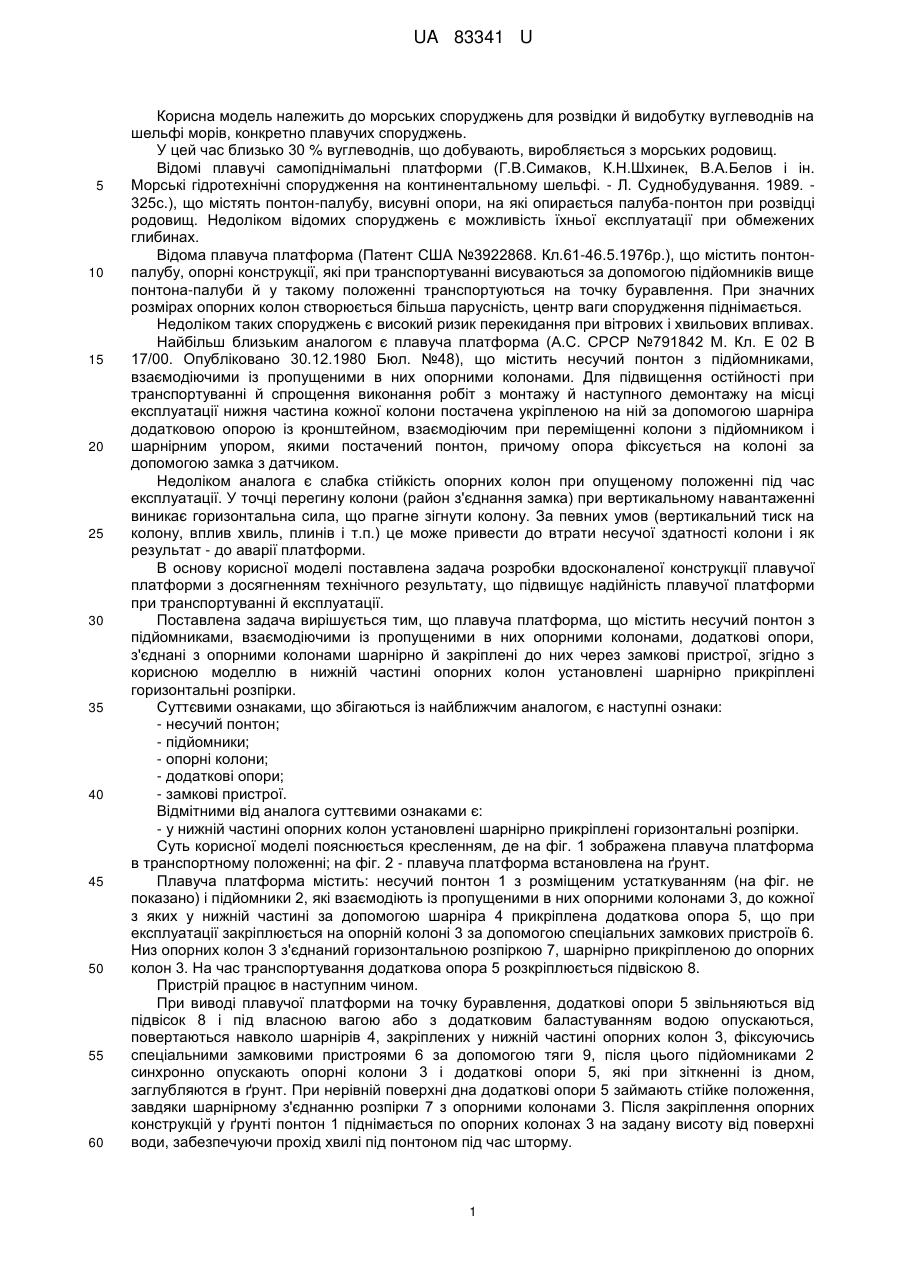

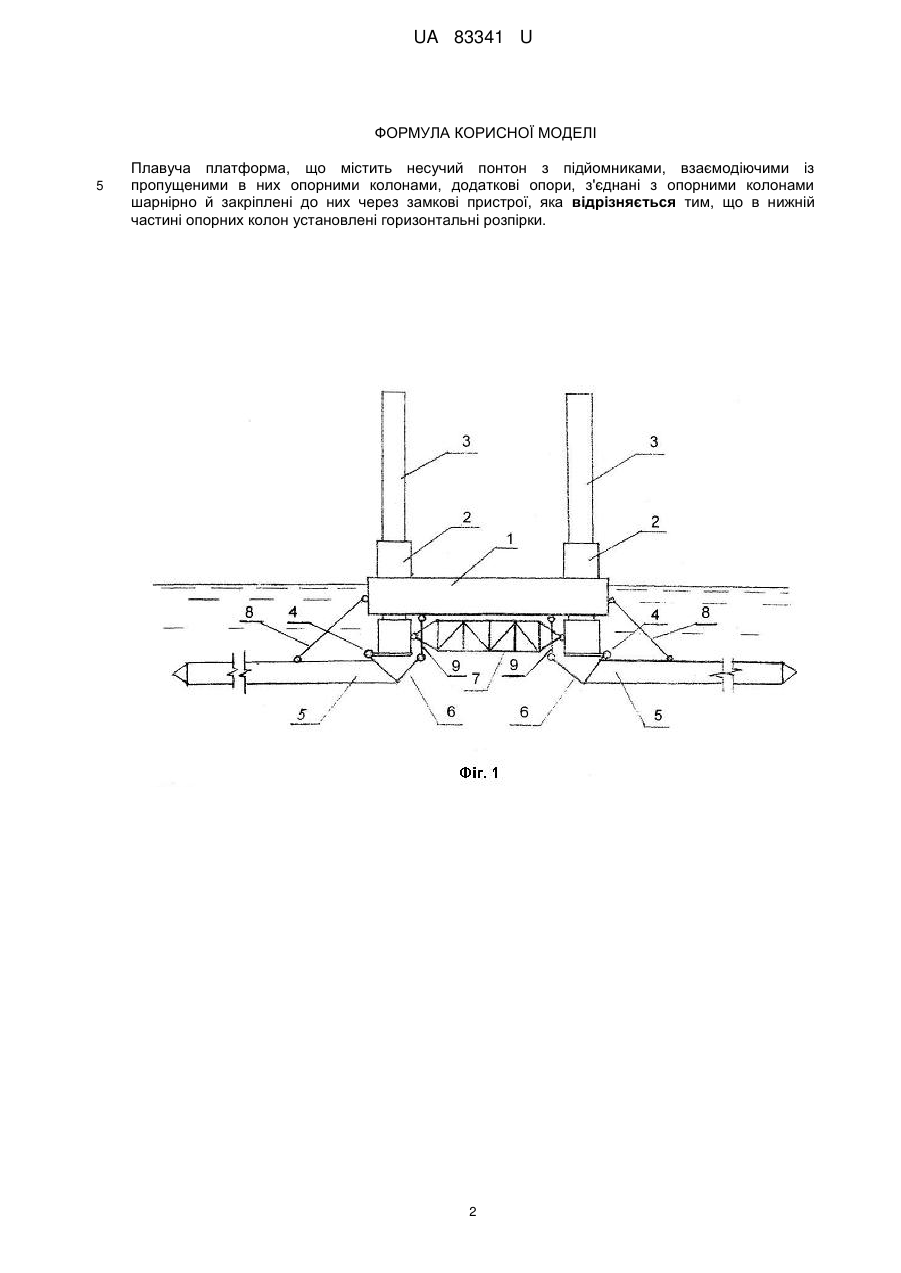

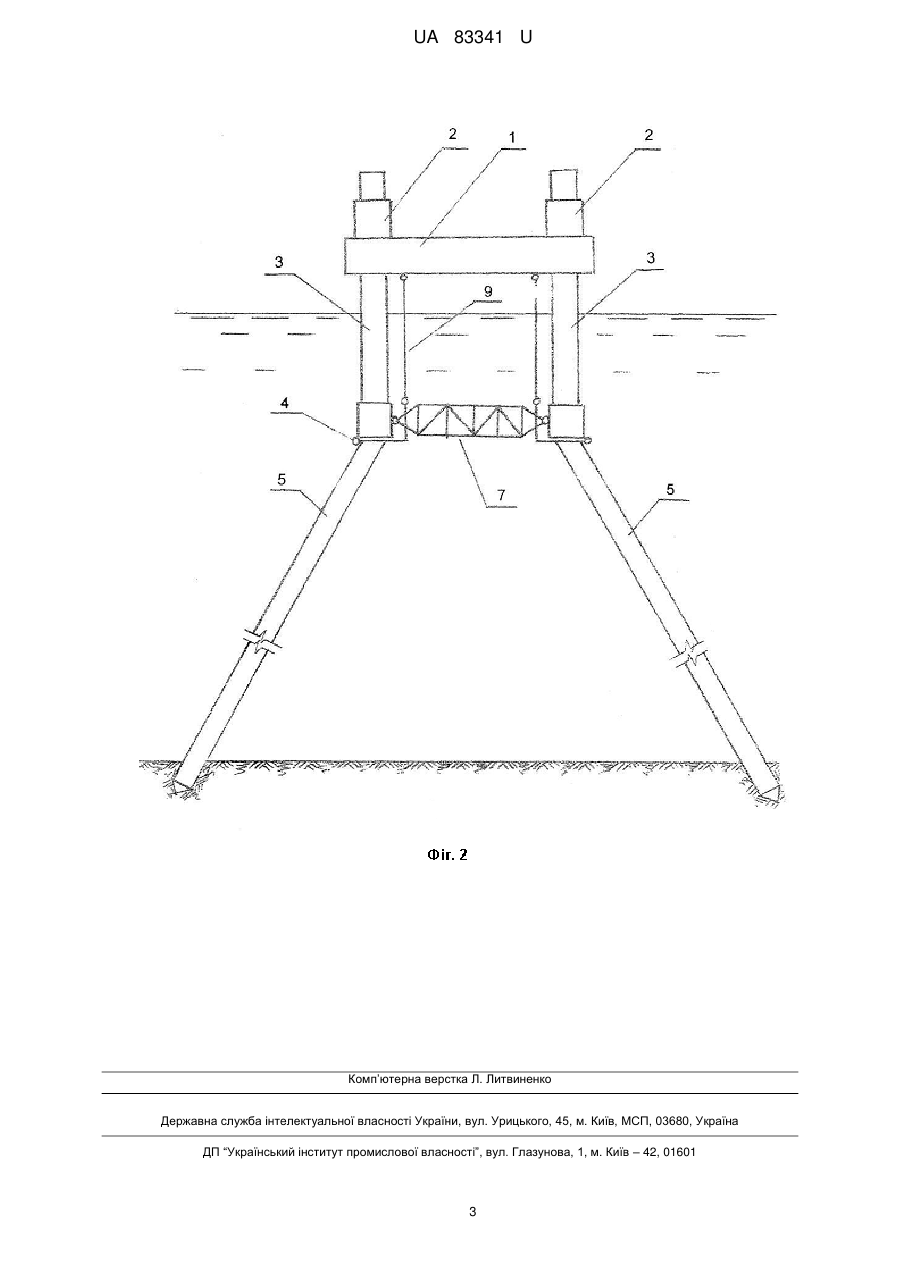

Реферат: UA 83341 U UA 83341 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до морських споруджень для розвідки й видобутку вуглеводнів на шельфі морів, конкретно плавучих споруджень. У цей час близько 30 % вуглеводнів, що добувають, виробляється з морських родовищ. Відомі плавучі самопіднімальні платформи (Г.В.Симаков, К.Н.Шхинек, В.А.Белов і ін. Морські гідротехнічні спорудження на континентальному шельфі. - Л. Суднобудування. 1989. 325с.), що містять понтон-палубу, висувні опори, на які опирається палуба-понтон при розвідці родовищ. Недоліком відомих споруджень є можливість їхньої експлуатації при обмежених глибинах. Відома плавуча платформа (Патент США №3922868. Кл.61-46.5.1976р.), що містить понтонпалубу, опорні конструкції, які при транспортуванні висуваються за допомогою підйомників вище понтона-палуби й у такому положенні транспортуються на точку буравлення. При значних розмірах опорних колон створюється більша парусність, центр ваги спорудження піднімається. Недоліком таких споруджень є високий ризик перекидання при вітрових і хвильових впливах. Найбільш близьким аналогом є плавуча платформа (А.С. СРСР №791842 М. Кл. Ε 02 В 17/00. Опубліковано 30.12.1980 Бюл. №48), що містить несучий понтон з підйомниками, взаємодіючими із пропущеними в них опорними колонами. Для підвищення остійності при транспортуванні й спрощення виконання робіт з монтажу й наступного демонтажу на місці експлуатації нижня частина кожної колони постачена укріпленою на ній за допомогою шарніра додатковою опорою із кронштейном, взаємодіючим при переміщенні колони з підйомником і шарнірним упором, якими постачений понтон, причому опора фіксується на колоні за допомогою замка з датчиком. Недоліком аналога є слабка стійкість опорних колон при опущеному положенні під час експлуатації. У точці перегину колони (район з'єднання замка) при вертикальному навантаженні виникає горизонтальна сила, що прагне зігнути колону. За певних умов (вертикальний тиск на колону, вплив хвиль, плинів і т.п.) це може привести до втрати несучої здатності колони і як результат - до аварії платформи. В основу корисної моделі поставлена задача розробки вдосконаленої конструкції плавучої платформи з досягненням технічного результату, що підвищує надійність плавучої платформи при транспортуванні й експлуатації. Поставлена задача вирішується тим, що плавуча платформа, що містить несучий понтон з підйомниками, взаємодіючими із пропущеними в них опорними колонами, додаткові опори, з'єднані з опорними колонами шарнірно й закріплені до них через замкові пристрої, згідно з корисною моделлю в нижній частині опорних колон установлені шарнірно прикріплені горизонтальні розпірки. Суттєвими ознаками, що збігаються із найближчим аналогом, є наступні ознаки: - несучий понтон; - підйомники; - опорні колони; - додаткові опори; - замкові пристрої. Відмітними від аналога суттєвими ознаками є: - у нижній частині опорних колон установлені шарнірно прикріплені горизонтальні розпірки. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображена плавуча платформа в транспортному положенні; на фіг. 2 - плавуча платформа встановлена на ґрунт. Плавуча платформа містить: несучий понтон 1 з розміщеним устаткуванням (на фіг. не показано) і підйомники 2, які взаємодіють із пропущеними в них опорними колонами 3, до кожної з яких у нижній частині за допомогою шарніра 4 прикріплена додаткова опора 5, що при експлуатації закріплюється на опорній колоні 3 за допомогою спеціальних замкових пристроїв 6. Низ опорних колон 3 з'єднаний горизонтальною розпіркою 7, шарнірно прикріпленою до опорних колон 3. На час транспортування додаткова опора 5 розкріплюється підвіскою 8. Пристрій працює в наступним чином. При виводі плавучої платформи на точку буравлення, додаткові опори 5 звільняються від підвісок 8 і під власною вагою або з додатковим баластуванням водою опускаються, повертаються навколо шарнірів 4, закріплених у нижній частині опорних колон 3, фіксуючись спеціальними замковими пристроями 6 за допомогою тяги 9, після цього підйомниками 2 синхронно опускають опорні колони 3 і додаткові опори 5, які при зіткненні із дном, заглубляются в ґрунт. При нерівній поверхні дна додаткові опори 5 займають стійке положення, завдяки шарнірному з'єднанню розпірки 7 з опорними колонами 3. Після закріплення опорних конструкцій у ґрунті понтон 1 піднімається по опорних колонах 3 на задану висоту від поверхні води, забезпечуючи прохід хвилі під понтоном під час шторму. 1 UA 83341 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Плавуча платформа, що містить несучий понтон з підйомниками, взаємодіючими із пропущеними в них опорними колонами, додаткові опори, з'єднані з опорними колонами шарнірно й закріплені до них через замкові пристрої, яка відрізняється тим, що в нижній частині опорних колон установлені горизонтальні розпірки. 2 UA 83341 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
