Ударний механізм

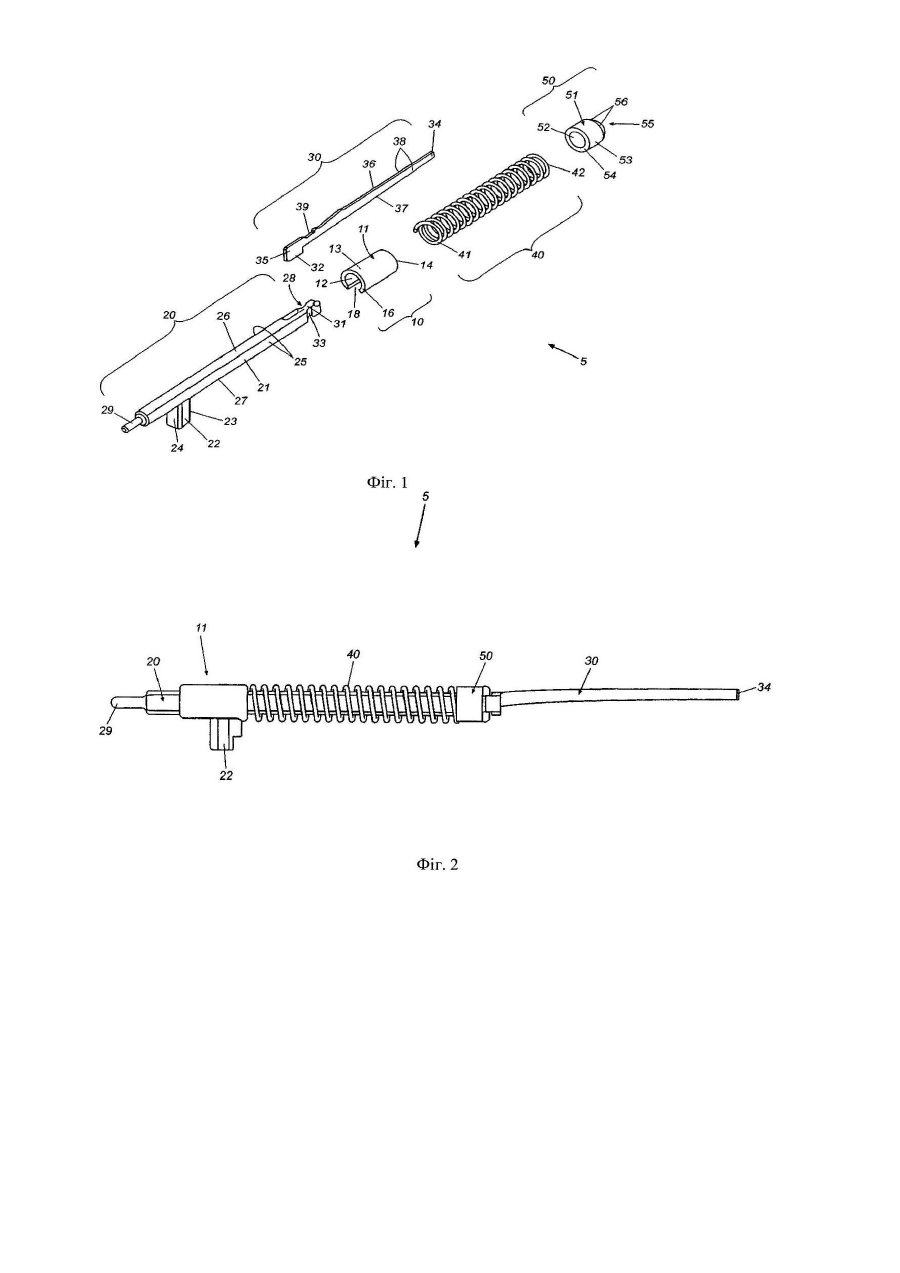

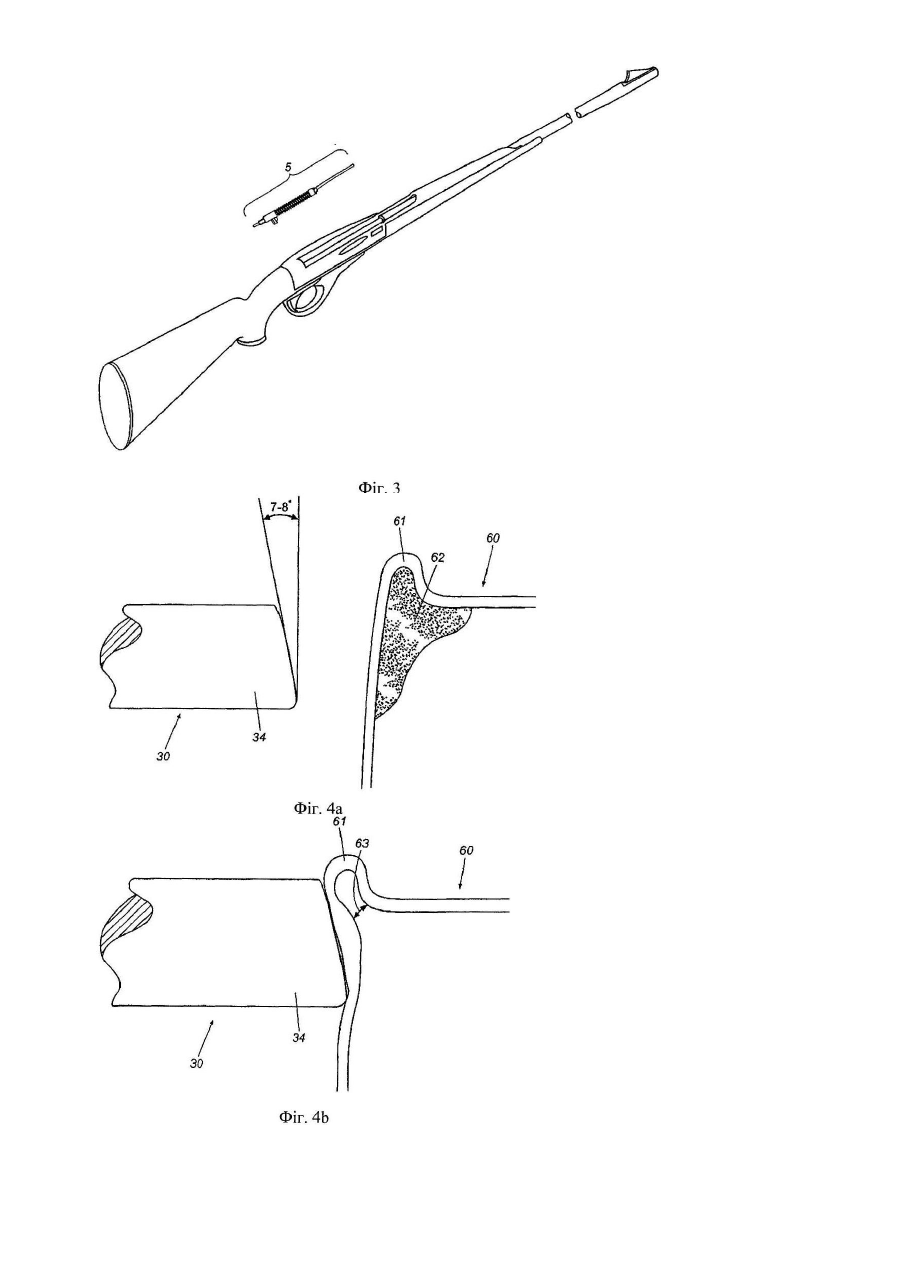

Винахід стосується плаваючої конструкції ударного механізму, яка складається з двох основних частин, і способу заміни ударника в цьому механізмі. В огнепальна зброя, така як пістолети і гвинтівки, звичайно використовує ударний механізм, що містить власне ударник, який приводиться в дію курком при натисненні на спусковий гачок для удару по капсулюзапальнику патрона, щоб ініціювати запалення боєприпасу. Дана механічна дія ударника з нанесенням удару по боєприпасу при багаторазовому використанні ударного механізму може викликати розлад ударника і/або може призвести до неналежного зносу ударника, особливо якщо вогнепальна зброя належно не обслуговується. Як наслідок, ударник є зношеним або можливо пошкодженим, що може спричинити осічку. У такому випадку, при якому ударник є зношеним або пошкодженим, типове розв'язання цієї проблеми полягало в тому, щоб замінити весь ударний механізм. Однак заміна всього ударного механізму може бути обтяжливою, неточною і дорого коштувати. Згідно з даним описом, даний винахід загалом безпосередньо стосується плаваючої конструкції ударного механізму, яка складається з двох основних частин, для вогнепальної зброї, способів складання такого ударного механізму і заміни ударника в цьому механізмі. Ударний механізм в основному складається з ряду окремих складових частин, які можуть бути виготовлені як окремі деталі або частини, є по суті такими, замінними і можуть бути складені разом, щоб скласти ударний механізм. Ударний механізм у зборці діє як суцільна, унітарна конструкція ударника, щоб завдати удару й ініціювати запалення боєприпасу під час приведення вогнепальної зброї в дію за призначенням. Крім того, змонтований ударний механізм надає можливість швидко і легко заміняти його окремі складові частини, такі як власне ударник, коли необхідно або бажано, без заміни всього ударного механізму у зборці. Ударний механізм, описаний далі, по суті являє собою складену з двох основних частин конструкцію, яка включає власне ударник, що має передню, дистальну або ударну частину і задню, проксимальну частину або головку. Головка ударника встановлюється у виїмку або встановлювальний паз штока ударника, щоб утворити конструкцію ударника, яка складається з двох частин. Потім втулка головної пружини встановлюється на шток ударника, щоб вставити головку ударника в паз, а головна пружина встановлюється на ударник і на шток ударника до упору в кільцеву поверхню в передній частині втулки головної пружини. Після цього фіксуюча втулка пружини встановлюється над головкою ударника, вставленого в кінець штока з виїмками, щоб скріпити деталі разом і стиснути головну пружину. У варіанті здійснення можна почути клацання, коли пружина встановить фіксуючу втулку пружини в паз у штоку ударника. Для того щоб замінити ударник складеного ударного механізму, спочатку знімається фіксуюча втулка пружини для того, щоб звільнити головну пружину і дати можливість від'єднати ударник від штока ударника. Ударник може бути тоді швидко і легко замінений і ударник у зборці може бути знову складений. Інша особливість у тому, що на шток ударника може бути встановлений зміщуваний ударник. Сполучення між штоком ударника і власне ударником робить можливим відносний рух ударника, беручи до уваги довжину ударного механізму. Відповідно, щоб подолати будь-які випадки порушення співвісності, для ударника і штока ударника можна допустити за необхідності зміщення або незначне переміщення. Це зміщення запобігає подовжньому вигину, затисненню або поломці ударника і підвищує надійність конструктивного виконання ударного механізму. Щоб дозволити ударнику зміщатися в межах штока ударника, конфігурація ударника може бути змінена без зміни сполучення між штоком ударника і курком вогнепальної зброї, щоб потенційно зробити можливим, наприклад, виготовлення нецентрових ударників і центрових ударників. Ударний механізм в готовому вигляді, описаний тут, таким чином, копіює призначення і дію суцільного ударника для того, щоб шляхом з'єднання власне ударника і штока дозволити ударному механізму діяти як суцільний ударник під час стрільби зі зброї. Багато особливостей, об'єктів і переваг даного ударника у зборці розглянуті або стануть очевидними з докладного опису, що наводиться нижче. Фіг.1 представляє перспективне зображення ударного механізму з двох основних частин з просторовим розділенням деталей. Фіг.2 представляє ударний механізм у складеному вигляді. Фіг.3 представляє вигляд збоку у вертикальній проекції ударного механізму для використання у вогнепальній зброї. Фіг.4а і 4b представляють у збільшеному вигляді ударник до нанесення удару і під час удару. Далі в описі використовуються посилання на позиції креслень, при цьому однаковими позиціями позначені, відповідно, аналогічні частини. Фіг.1 представляє перспективне зображення ударного механізму з просторовим розділенням деталей згідно з даним винаходом. Ударний механізм 5 загалом включає п'ять основних складових частин, включаючи втулку 10 головної пружини, шток 20 ударника, ударник 30, головну пружину 40 і фіксуючу втулку 50 пружини. Як показано на Фіг.1, втулка 10 головної пружини має циліндричну бічну стінку 11, яка має внутрішню поверхню 12 і зовнішню циліндричну поверхню 13. Втулка 10 головної пружини, крім того, звичайно виготовляється з металу або металевого сплаву, хоч інші, пружні, міцні матеріали також можуть використовуватися для виготовлення втулки головної пружини, яка є досить пружною, щоб протистояти тиску головної пружини 40, коли вона знаходиться в з'єднанні зі штоком 20 ударника. Головній пружині надається така форма, щоб зберігати точну відстань між втулкою 10 головної пружини і фіксуючою втулкою 50 пружини. Втулка 10 головної пружини включає також перший або проксимальний торець 14, що має кільцеву поверхню, яка у встановленому положенні на змонтованому ударному механізмі 5 звичайно направлена і повернена до ударника 30, а також має другий, дистальний торець 16 з вирізаною частиною поверхні, яка звичайно направлена в протилежний від ударника бік, коли втулка встановлена в ударному механізмі. Виріз 18 виконаний у бічній стінці 11 втулки головної пружини і проходить від прорізаного торця 16 у напрямку до торця 14, але він не виконаний повністю до іншого торця. Виріз 18 проходить через циліндричну бічну стінку головної втулки 10 пружини і може бути виконаний з конфігурацією для прийому і розміщення головної частини 22 штока 20 ударника. Як визначено на Фіг.1 і 2, шток 20 ударника 5 являє собою деталь подовженої форми, звичайно зроблену з металу, такого як сталь, або металевого сплаву, хоч можуть використовуватися й інші тверді високоміцні матеріали, такі як синтетичні або композитні матеріали. Шток 20 ударника має тіло 21, яке звичайно є прямокутним, з верхньою поверхнею 26 штока, бічними поверхнями 25 і нижньою поверхнею 27, хоч можуть використовуватися й інші форми або конфігурації. На нижній поверхні 27 штока 20 ударника звичайно розміщена головна частина або виступ 22, який подовжений вниз. Головна частина 22 штока ударника має передню поверхню 23 і задню поверхню 24, при цьому передня поверхня 23 пристосована входити в зачеплення із втулкою 10 головної пружини, коли деталі ударного механізму сполучені в діючу конструкцію. Шток 20 ударника, крім того, має перший або передній кінець 28 з виїмками і другий або задній кінець 29 без виїмок. Як видно з Фіг.1, головна частина 22 штока ударника звичайно розташована біля кінця 29 без виїмки, і розташована по осі від кінця 28 з виїмками. Кінець 28 з виїмками штока 20 ударника має паз або жолоб 31, який витягнутий в задньому напрямку від кінця 28 з виїмками і при цьому паз пристосований для розміщення виступу або головки 32 ударника 30, щоб ввести в зачеплення і втримувати ударник у сполученій в замок єдиній конфігурації, як описано нижче і показано на Фіг.1. Утримуючі поверхні 33 розташовані всередину від кінця 28 з виїмками і знаходяться перпендикулярно до паза 31. Утримуючі поверхні 33 звичайно включають або містять у собі поглиблення або виїмки, виконані в бічних стінках 25 штока 20 ударника поруч з кінцем 28 штока, при цьому втримуючі поверхні сполучаються фіксуючою втулкою 50 пружини, коли вона встановлюється над кінцем 28 з виїмками штока ударника і головною частиною 32 власне ударника 30. Ударник 30 являє собою деталь подовженої форми, звичайно виготовлену з металу, такого як сталь, або металевого сплаву, хоч можуть використовуватися й інші тверді високоміцні матеріали, такі як синтетичні або композитні матеріали. Ударник і шток ударника разом утворюють плаваючу або рухому конструкцію ударного механізму 5. Ударник, як і шток ударника, крім того, звичайно може бути виготовлений штампуванням, різанням, заливанням металу у форму під тиском, способом впорскування або іншими недорогими способами формоутворення, якими деталі можуть бути швидко і легко виготовлені з широким діапазоном допустимих відхилень і при цьому без необхідності дороговартісної і точної чистової обробки деталей для забезпечення легкості заміни, як вимагається останнім часом. Як показано на Фіг.1 і 2, ударник 30 має верхню грань 36, нижню грань 37, плоскі грані або сторони 38, утримуючий кінець 35, головку 32 і бойок 34. Бойок 34 ударника звичайно є меншим за розміром, ніж утримуючий кінець 35, і буде виготовлений і/або підданий чистовій обробці як звичайні бойки, включаючи бойки з керамічним або схожим матеріалом покриття. У варіанті здійснення рухомий бойок 34 ударника 30 також має скошену поверхню під кутом 7-8°, як показано на Фіг.4а і 4b. Призначення скошеної поверхні полягає в тому, щоб обмежити зміщення капсуля-запальника в закраїні патрона для зменшення кількості осічок. Головка 32 ударника є збільшеною, плоскою частиною, як показано на Фіг.1, яка звичайно виступає нижче нижньої грані 37 ударника і утворює фланець або вхідну в іншу деталь частину, пристосовану для встановлення в паз 31 штока 20 ударника. Верхня грань 36 ударника, крім того, включає утримуючу поверхню або виїмку 39, яка відповідає і стає по суті вирівняною з утримуючими поверхнями 33 штока 20 ударника, як описано вище, коли ударник і шток ударника сполучені разом для встановлення і закріплення фіксуючої втулки 50 пружини, коли ударний механізм 5 складений. Головна пружина 40 загалом є пружиною стиснення, яка розміщується на шток 20 протягом його довжини і входить у з'єднання із втулкою 10 головної пружини першим кінцем 41 і сполучається з іншим, другим кінцем 42 з фіксуючою втулкою 50 пружини, коли ударний механізм складений. У складеному вигляді головна пружина 40 задіяна для приведення всього ударного механізму 5 в положення стиснення, щоб скріпити деталі разом у стиснуту підігнану конструкцію так, щоб ударник у зборці 5 діяв по суті як єдина конструкція і протистояв скручуванню або небажаним зсувним рухам. Потрібно зазначити, що хоч головна пружина 40 показана на фігурах з її першим кінцем 41, що з'єднується із втулкою 10 головної пружини, і кінцем 42, що з'єднується з фіксуючою втулкою 50 пружини, звичайний фахівець визнає, що головна пружина 40 може бути встановлена так, що її другий кінець 42 з'єднується з втулкою 10 головної пружини, а її перший кінець з'єднується з фіксуючою втулкою 50 пружини без будь-якої втрати її функції. Таким чином, кінці пружини показані на Фіг.1 у такому зображенні для спрощення опису і щоб не обмежувати ударник у зборці показом окремо розміщеної головної пружини. Головна пружина 40, крім того, звичайно виготовляється з металу або металевого сплаву, але також могла б бути виготовленою з будь-якого пружного, міцного матеріалу, включаючи синтетичні або композитні матеріали, які забезпечать необхідну силу стиснення/опору для втримання ударного механізму у зборці. Головна пружина 40 також звичайно знаходиться під «попереднім напруженням», щоб забезпечити уникнення «збою» під час нормальної роботи. Крім того, як показано на Фіг.1 і 2, фіксуюча втулка 50 ударного механізму 5 звичайно виготовляється як циліндр із металу, металевого сплаву, синтетичного, композитного або іншого міцного матеріалу, з циліндричною бічною стінкою 51, що має внутрішню поверхню 52 і зовнішню поверхню 53, які визначають отвір, через який встановлюється ударник 30. Фіксуюча втулка 50 пружини має перший, передній проточений торець 55, який має зубець, і круговий задній або другий торець 54, причому втулка звичайно сполучається круговим торцем із головною пружиною 40, коли ударний механізм знаходиться у зборці. Зубець, виконаний у проточеному торці 55, крім того, включає бічні поверхні 56, які пристосовані для зачеплення з утримуючими поверхнями 33 штока 20 ударника і втримуючою поверхнею 39 ударника 30, коли ударний механізм знаходиться у зборці. На Фіг.2 і 3 показаний ударний механізм у зборці і його використання у вогнепальній зброї F (Фіг.3), такій як гвинтівка, хоч буде зрозуміло, що ударний механізм згідно з даним винаходом також може бути використаний у різних видах вогнепальної зброї, таких як рушниці й інша довгоствольна зброя і вогнепальна зброя більшого калібру, також як і в особистій вогнепальній зброї. Після завершення складання втулка 10 головної пружини ударного механізму сполучена зі штоком 20 ударника, а ударник 30 входить у паз 31 і утримується під тиском за допомогою дії головної пружини 40 між головною частиною 22 ударника з одного боку і фіксуючою втулкою 50 з іншого боку. Спосіб складання ударника буде описуватися нижче. По-перше, втулка 10 головної пружини плавно переміщається на шток 20 ударника. Поверхня прорізаного кінця втулки 10 головної пружини спочатку плавно переміщається над кінцем 28 з виїмками штока 20 ударника з вирізом 18 втулки 10 головної пружини, при цьому вирівнюється подовжньо з нижньою поверхнею 27 штока 20 ударника. Втулка 10 головної пружини потім плавно переміщається назад на штоку 20 ударника з вирізом 18 і входить у з'єднання з головною частиною 22 штока ударника. Втулка 10 головної пружини потім просувається вздовж штока 20 ударника доти, поки головна частина 22 штока 20 ударника не встановиться у вирізі втулки 10 головної пружини, як показано на Фіг.2. Наступне, зі штоком 20 ударника, що звичайно втримується горизонтально з його головною частиною 22, направленою вниз, головна частина 32 ударника 30 вирівнюється з пазом 31 кінця 28 з виїмками штока 20 ударника і вставляється в цей паз. Ударник 30 тоді повністю вставляється або направляється в паз 31 штока 20 ударника для встановлення верхньої поверхні 36 ударника 30 майже врівень із верхньою поверхнею 26 штока 20 ударника. Як тільки ударник 30 був встановлений або посаджений у паз штока 20 ударника, головна пружина 40 плавно переміщається по ударнику 30, пройшовши кінець 28 з виїмками на штоку 20 ударника. Головна пружина 40 направляється вздовж сполученого ударника 30 і штока ударника 20 до упора її в кільцеву поверхню 14 втулки 10 головної пружини, встановленої на шток 20 ударника біля головної частини 22 штока ударника. Деталі звичайно потім знову встановлюються вертикально з ударником 30, направленим угору. Фіксуюча втулка 50 пружини потім встановлюється зверху на ударник 30 з проточеним торцем 55, направленим вгору, і з бічними поверхнями 56 зубця, розташованими паралельно широким плоским граням 38 ударника 30. Фіксуюча втулка 50 пружини потім просувається вниз по ударнику 30 до з'єднання з другим кінцем головної пружини 40. Головна пружина 40 потім стискується доти, поїси проточений торець 55 фіксуючої втулки 50 не просунеться нижче кінця 28 з виїмками штока 20 ударника. У той час як головна пружина 40 утримується в стиснутому положенні, фіксуюча втулка 50 повертається на дев'яносто градусів навколо втримуючих поверхонь 33 штока 20 ударника і втримуючі поверхні 39 ударника 30 звільняються. Розпрямлення головної пружини 40 відповідно приводить до встановлення фіксуючої втулки 50 в контакт з утримуючими поверхнями 33 штока 20 ударника і втримуючою поверхнею 39 ударника 30. Крім того, можна почути «клацання», коли головна пружина 40 встановить фіксуючу втулку 50 пружини в контакт з утримуючими поверхнями, щоб показати оператору/користувачеві, що складання завершене. Результатом вищевикладеного способу є повна зборка ударного механізму, як показано на Фіг.2. Щоб замінити ударник 30, як і бойок, у випадку зносу або поломки розбирання ударного механізму починається натисненням на фіксуючу втулку 50 пружини в напрямку головної пружини 40 і поворотом фіксуючої втулки 50 пружини приблизно на дев'яносто градусів у напрямку, протилежному поверненню під час складання, як зазначено вище, для того, щоб звільнити фіксуючу втулку, після чого її можна зняти зі зборки ударника. Потім може бути знята головна пружина 40, а ударник 30 виведений із зачеплення з пазом 31 кінця 28 з виїмками штока 20 ударника. Замінюваний ударник потім може бути витягнутий з пазу 31 і ударний механізм розібраний, як детально викладено вище, і замінений запасним ударником, встановленим замість зношеного або пошкодженого ударника 30. Після завершення розкладання запасний ударник в ударному механізмі може бути знову встановлений у вогнепальну зброю, як показано на Фіг.3. Цим способом зборка ударного механізму може виконуватися вручну і не вимагати використання якихнебудь затискних приладів, інструментів та іншого пристосування. Крім того, альтернативно до послідовних дій даного способу, як описано вище відносно встановлення фіксуючої втулки 50, деталі можна тримати в будь-якому за бажанням напрямку (для порівняння вертикально або горизонтально) для встановлення фіксуючої втулки пружини, оскільки бічні поверхні 25 паза 31 виконані на кінці 28 з виїмками і направлені паралельно до плоских граней 38 ударника 30. Напрям, як детально викладено вище, використовується тут для спрощення опису і не повинен обмежувати об'єм домагань. Крім того, під час виконання цим способом складання або розбирання важливо не прикладати поперечного зусилля до ударника. Якщо на ударник здійснюється неправильно навантаження, то ударник може бути поламаний від прикладеного навантаження, до певної міри поперечного до широких, плоских граней ударника. Конструкція, що складається з двох основних частин, ударника і штока ударника, описана тут відповідно більш детально, забезпечує спрощення складання і заміни пошкоджених деталей без необхідності заміни всього пристрою. Замінюваний ударник в ударному механізмі, описаний тут, крім того, не буде піддаватися деформації або скручуванню, оскільки конструкція з двох основних складових частин буде діяти як суцільна частина, коли фіксуюча втулка пружини встановлюється в такому напрямку, щоб утримувати весь пристрій надійно на місці. Оскільки головка ударника, таким чином, є по суті сполученою, як ціла частина, або прикріпленою до штоку ударника, надійно забезпечується надійна, рівна робота по взаємодії з патроном, зарядженим в патронник вогнепальної зброї, у той же час виключається зсув або зміщення ударника внаслідок неправильно встановленої головки ударника. До того ж, час складання вогнепальної зброї скорочений порівняно з традиційними конструкціями ударника, що складаються з двох основних частин. Крім того, оскільки ударник може бути відштампований, виконаний з металу литтям під тиском способом впорскування, або виготовлений з використанням інших технологій серійного виробництва, ударник легко виготовляється, а форма бойка ударника легко і дешево виготовляється штампуванням або іншими подібними способами. До того ж, шток ударника знаходиться на центральній (осьовий) лінії отвору каналу ствола вогнепальної зброї, так що канал ствола, затвор, ствольна коробка і ствол вогнепальної зброї є концентрично направленими, що, крім того, спрощує механічну обробку і забезпечує базову платформу для розвитку або переходу вогнепальної зброї від конструкції з патроном кругового (бічного) бою до конструкції патрона центрального бою. У переважному варіанті здійснення описаного винаходу фахівцями можуть здійснюватися зміни, заміни й інші рішення без виходу за межі і обсяг винаходу, що визначається формулою винаходу.
