Багатошпиндельна головка
Номер патенту: 31383
Опубліковано: 10.04.2008
Автори: Карпусь Владислав Євгенович, Котляр Олексій Віталійович
Формула / Реферат
Багатошпиндельна головка, що складається з основного корпусу і зв'язаних з приводом обертання шпинделів, які встановлені у незалежних корпусах, яка відрізняється тим, що незалежні корпуси розташовані з можливістю незалежного і повного кільцевого обертання в обидві сторони навколо осі вала проміжних шестерень і мають можливість фіксування за допомогою болтів, що входять у Т-подібні кільцеві пази основного корпусу.
Текст

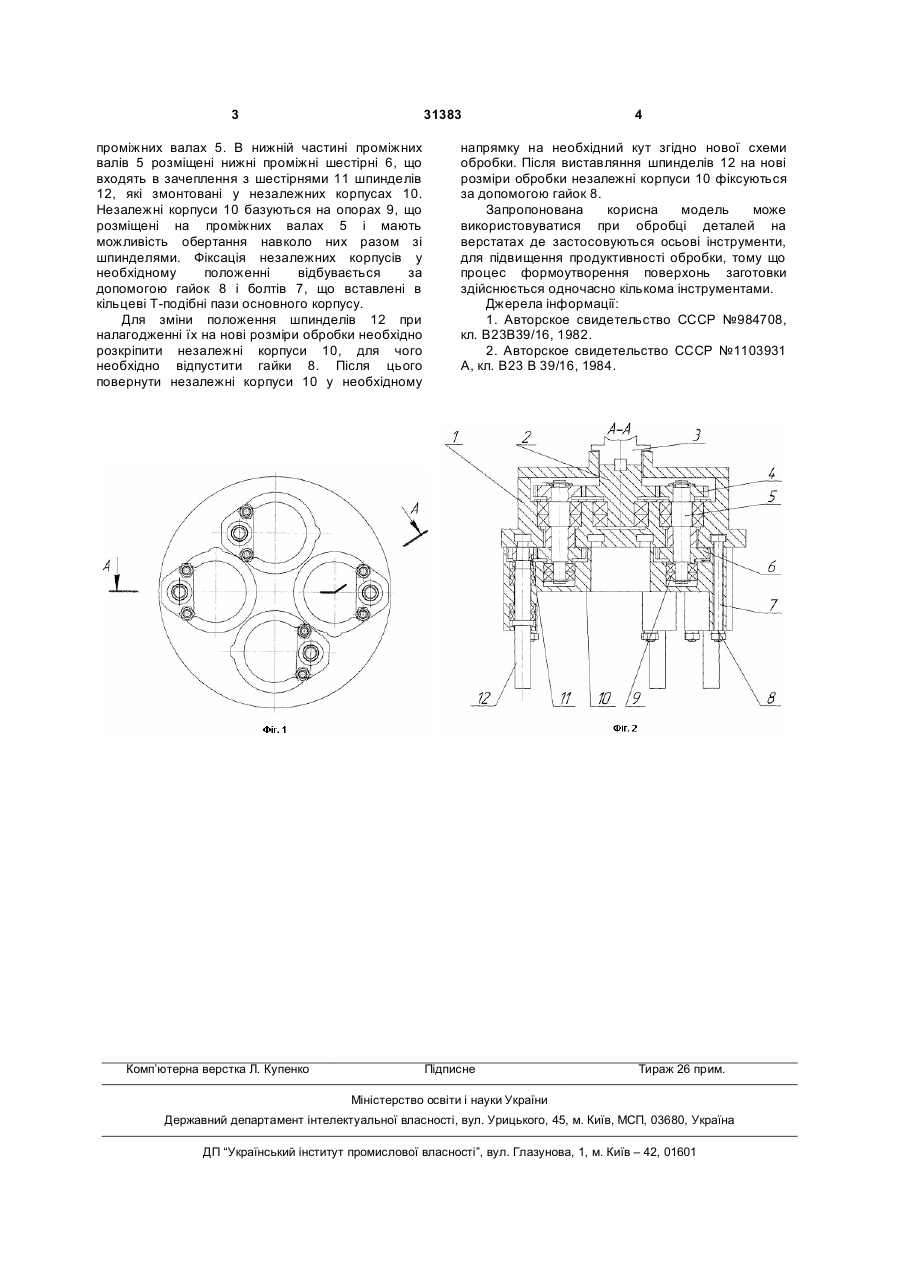

Багатошпиндельна головка, що складається з основного корпусу і зв'язаних з приводом 3 31383 проміжних валах 5. В нижній частині проміжних валів 5 розміщені нижні проміжні шестірні 6, що входять в зачеплення з шестірнями 11 шпинделів 12, які змонтовані у незалежних корпусах 10. Незалежні корпуси 10 базуються на опорах 9, що розміщені на проміжних валах 5 і мають можливість обертання навколо них разом зі шпинделями. Фіксація незалежних корпусів у необхідному положенні відбувається за допомогою гайок 8 і болтів 7, що вставлені в кільцеві Т-подібні пази основного корпусу. Для зміни положення шпинделів 12 при налагодженні їх на нові розміри обробки необхідно розкріпити незалежні корпуси 10, для чого необхідно відпустити гайки 8. Після цього повернути незалежні корпуси 10 у необхідному Комп’ютерна верстка Л. Купенко 4 напрямку на необхідний кут згідно нової схеми обробки. Після виставляння шпинделів 12 на нові розміри обробки незалежні корпуси 10 фіксуються за допомогою гайок 8. Запропонована корисна модель може використовуватися при обробці деталей на верстатах де застосовуються осьові інструменти, для підвищення продуктивності обробки, тому що процес формоутворення поверхонь заготовки здійснюється одночасно кількома інструментами. Джерела інформації: 1. Авторское свидетельство СССР №984708, кл. В23В39/16, 1982. 2. Авторское свидетельство СССР №1103931 А, кл. В23 В 39/16, 1984. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMulti-spindle head
Автори англійськоюKarpus Vladyslav Yevhenovych, Kotliar Oleksii Vitaliiovych
Назва патенту російськоюМногошпиндельная головка
Автори російськоюКарпусь Владислав Евгеньевич, Котляр Алексей Витальевич
МПК / Мітки
МПК: B23B 9/00
Мітки: головка, багатошпиндельна
