Пристрій для очищення внутрішньої поверхні трубопроводів

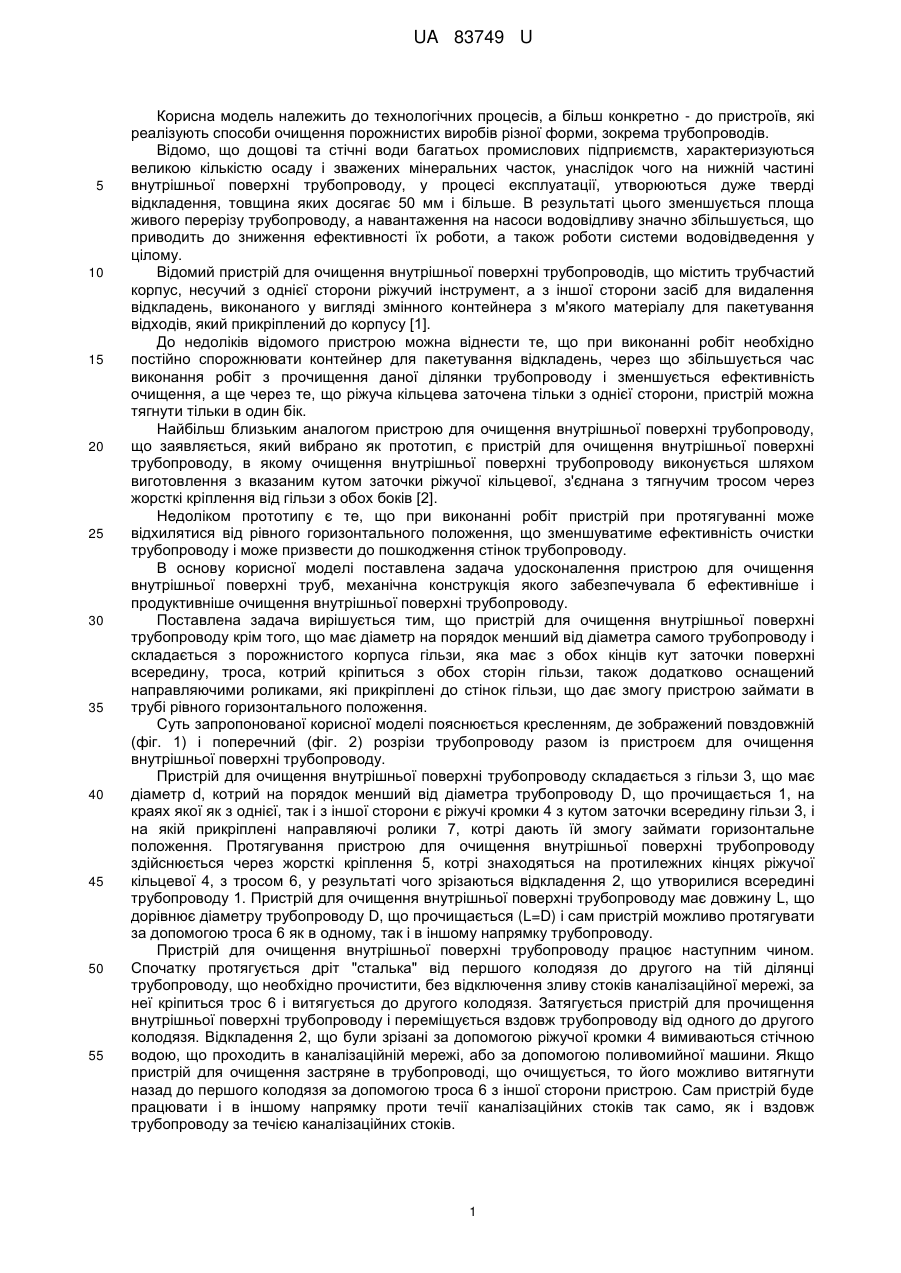

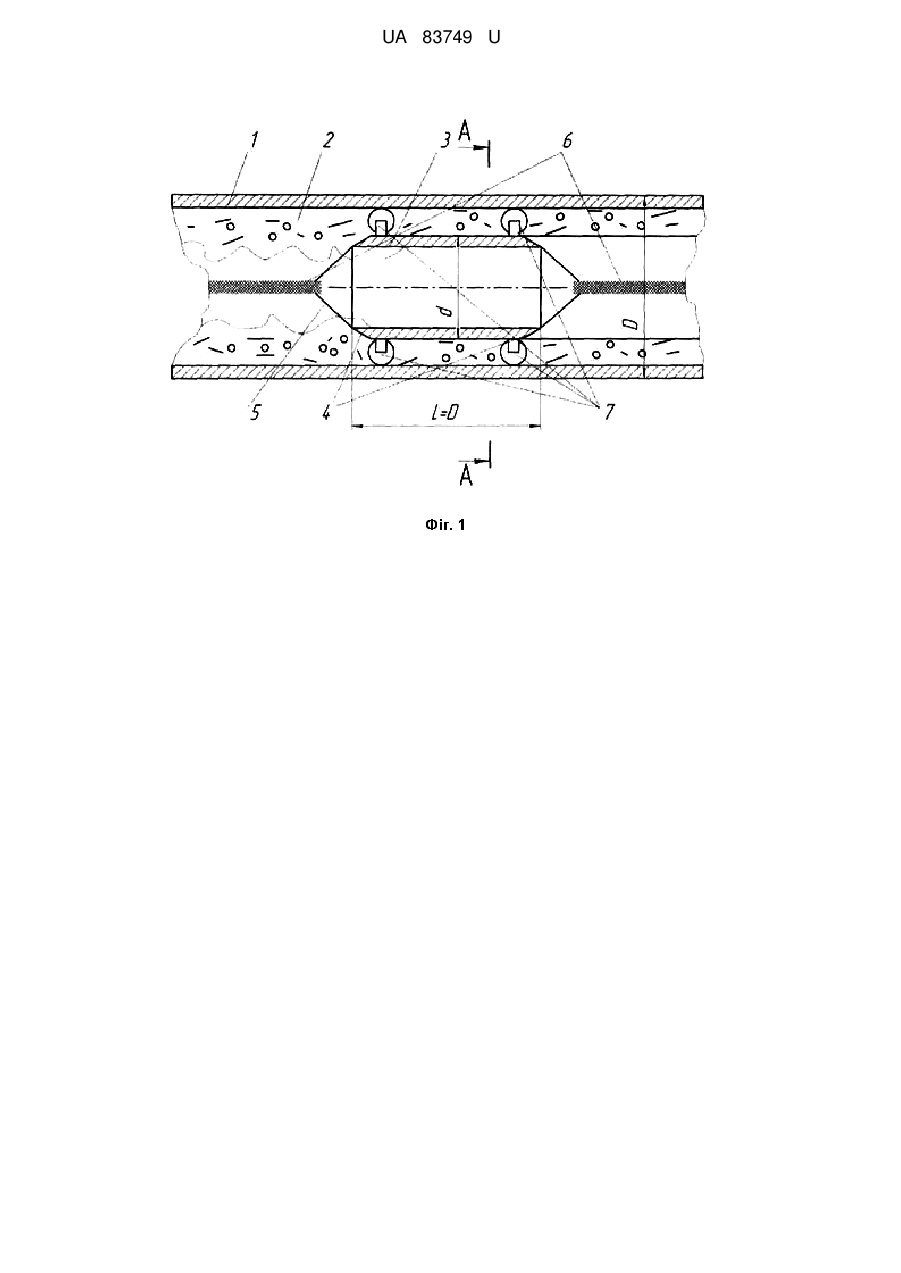

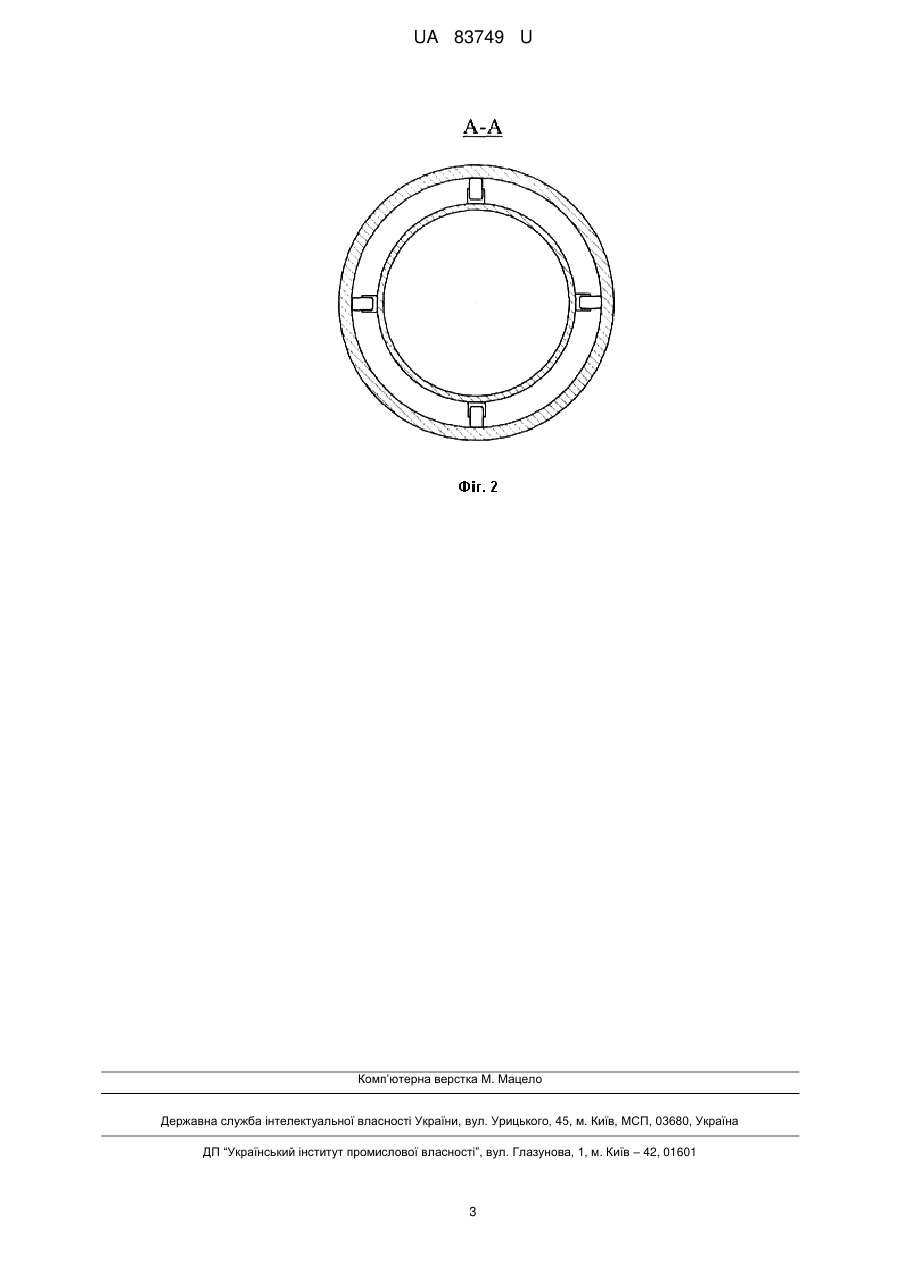

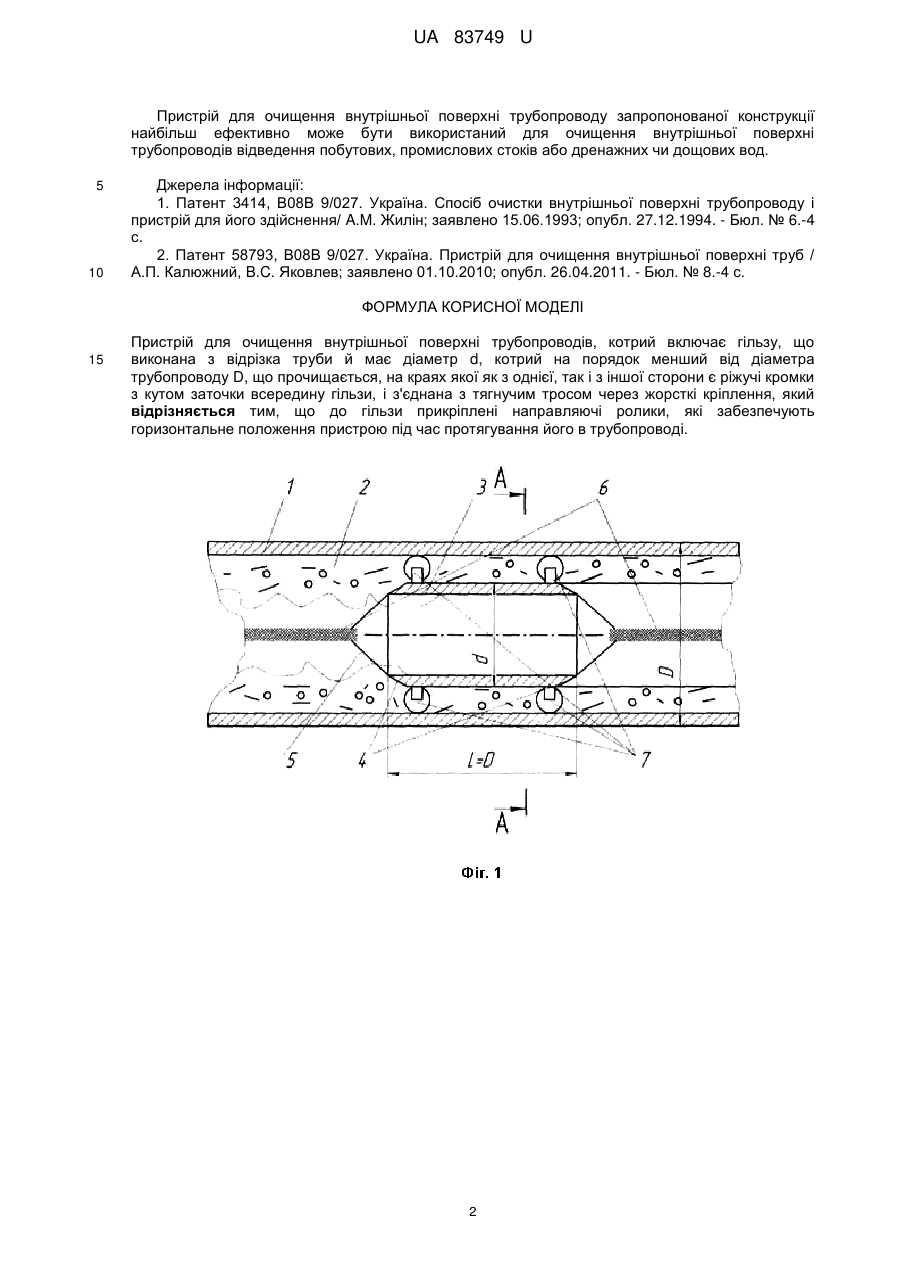

Реферат: Пристрій для очищення внутрішньої поверхні трубопроводів включає гільзу, що виконана з відрізка труби й має діаметр d, котрий на порядок менший від діаметра трубопроводу D, що прочищається, на краях якої як з однієї, так і з іншої сторони є ріжучі кромки з кутом заточки всередину гільзи, і з'єднана з тягнучим тросом через жорсткі кріплення. До гільзи прикріплені направляючі ролики, які забезпечують горизонтальне положення пристрою під час протягування його в трубопроводі. UA 83749 U (54) ПРИСТРІЙ ДЛЯ ОЧИЩЕННЯ ВНУТРІШНЬОЇ ПОВЕРХНІ ТРУБОПРОВОДІВ UA 83749 U UA 83749 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технологічних процесів, а більш конкретно - до пристроїв, які реалізують способи очищення порожнистих виробів різної форми, зокрема трубопроводів. Відомо, що дощові та стічні води багатьох промислових підприємств, характеризуються великою кількістю осаду і зважених мінеральних часток, унаслідок чого на нижній частині внутрішньої поверхні трубопроводу, у процесі експлуатації, утворюються дуже тверді відкладення, товщина яких досягає 50 мм і більше. В результаті цього зменшується площа живого перерізу трубопроводу, а навантаження на насоси водовідливу значно збільшується, що приводить до зниження ефективності їх роботи, а також роботи системи водовідведення у цілому. Відомий пристрій для очищення внутрішньої поверхні трубопроводів, що містить трубчастий корпус, несучий з однієї сторони ріжучий інструмент, а з іншої сторони засіб для видалення відкладень, виконаного у вигляді змінного контейнера з м'якого матеріалу для пакетування відходів, який прикріплений до корпусу [1]. До недоліків відомого пристрою можна віднести те, що при виконанні робіт необхідно постійно спорожнювати контейнер для пакетування відкладень, через що збільшується час виконання робіт з прочищення даної ділянки трубопроводу і зменшується ефективність очищення, а ще через те, що ріжуча кільцева заточена тільки з однієї сторони, пристрій можна тягнути тільки в один бік. Найбільш близьким аналогом пристрою для очищення внутрішньої поверхні трубопроводу, що заявляється, який вибрано як прототип, є пристрій для очищення внутрішньої поверхні трубопроводу, в якому очищення внутрішньої поверхні трубопроводу виконується шляхом виготовлення з вказаним кутом заточки ріжучої кільцевої, з'єднана з тягнучим тросом через жорсткі кріплення від гільзи з обох боків [2]. Недоліком прототипу є те, що при виконанні робіт пристрій при протягуванні може відхилятися від рівного горизонтального положення, що зменшуватиме ефективність очистки трубопроводу і може призвести до пошкодження стінок трубопроводу. В основу корисної моделі поставлена задача удосконалення пристрою для очищення внутрішньої поверхні труб, механічна конструкція якого забезпечувала б ефективніше і продуктивніше очищення внутрішньої поверхні трубопроводу. Поставлена задача вирішується тим, що пристрій для очищення внутрішньої поверхні трубопроводу крім того, що має діаметр на порядок менший від діаметра самого трубопроводу і складається з порожнистого корпуса гільзи, яка має з обох кінців кут заточки поверхні всередину, троса, котрий кріпиться з обох сторін гільзи, також додатково оснащений направляючими роликами, які прикріплені до стінок гільзи, що дає змогу пристрою займати в трубі рівного горизонтального положення. Суть запропонованої корисної моделі пояснюється кресленням, де зображений повздовжній (фіг. 1) і поперечний (фіг. 2) розрізи трубопроводу разом із пристроєм для очищення внутрішньої поверхні трубопроводу. Пристрій для очищення внутрішньої поверхні трубопроводу складається з гільзи 3, що має діаметр d, котрий на порядок менший від діаметра трубопроводу D, що прочищається 1, на краях якої як з однієї, так і з іншої сторони є ріжучі кромки 4 з кутом заточки всередину гільзи 3, і на якій прикріплені направляючі ролики 7, котрі дають їй змогу займати горизонтальне положення. Протягування пристрою для очищення внутрішньої поверхні трубопроводу здійснюється через жорсткі кріплення 5, котрі знаходяться на протилежних кінцях ріжучої кільцевої 4, з тросом 6, у результаті чого зрізаються відкладення 2, що утворилися всередині трубопроводу 1. Пристрій для очищення внутрішньої поверхні трубопроводу має довжину L, що дорівнює діаметру трубопроводу D, що прочищається (L=D) і сам пристрій можливо протягувати за допомогою троса 6 як в одному, так і в іншому напрямку трубопроводу. Пристрій для очищення внутрішньої поверхні трубопроводу працює наступним чином. Спочатку протягується дріт "сталька" від першого колодязя до другого на тій ділянці трубопроводу, що необхідно прочистити, без відключення зливу стоків каналізаційної мережі, за неї кріпиться трос 6 і витягується до другого колодязя. Затягується пристрій для прочищення внутрішньої поверхні трубопроводу і переміщується вздовж трубопроводу від одного до другого колодязя. Відкладення 2, що були зрізані за допомогою ріжучої кромки 4 вимиваються стічною водою, що проходить в каналізаційній мережі, або за допомогою поливомийної машини. Якщо пристрій для очищення застряне в трубопроводі, що очищується, то його можливо витягнути назад до першого колодязя за допомогою троса 6 з іншої сторони пристрою. Сам пристрій буде працювати і в іншому напрямку проти течії каналізаційних стоків так само, як і вздовж трубопроводу за течією каналізаційних стоків. 1 UA 83749 U Пристрій для очищення внутрішньої поверхні трубопроводу запропонованої конструкції найбільш ефективно може бути використаний для очищення внутрішньої поверхні трубопроводів відведення побутових, промислових стоків або дренажних чи дощових вод. 5 10 Джерела інформації: 1. Патент 3414, В08В 9/027. Україна. Спосіб очистки внутрішньої поверхні трубопроводу і пристрій для його здійснення/ A.M. Жилін; заявлено 15.06.1993; опубл. 27.12.1994. - Бюл. № 6.-4 с. 2. Патент 58793, В08В 9/027. Україна. Пристрій для очищення внутрішньої поверхні труб / А.П. Калюжний, B.C. Яковлев; заявлено 01.10.2010; опубл. 26.04.2011. - Бюл. № 8.-4 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для очищення внутрішньої поверхні трубопроводів, котрий включає гільзу, що виконана з відрізка труби й має діаметр d, котрий на порядок менший від діаметра трубопроводу D, що прочищається, на краях якої як з однієї, так і з іншої сторони є ріжучі кромки з кутом заточки всередину гільзи, і з'єднана з тягнучим тросом через жорсткі кріплення, який відрізняється тим, що до гільзи прикріплені направляючі ролики, які забезпечують горизонтальне положення пристрою під час протягування його в трубопроводі. 2 UA 83749 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
