Пристрій для видалення гною
Номер патенту: 83750
Опубліковано: 25.09.2013
Автори: Тюпіна Надія Валеріївна, Тюпіна Надія Петрівна, Пугач Андрій Миколайович
Формула / Реферат
Пристрій для видалення гною, що містить раму, стрілу із закріпленим фрезерним барабаном, гідроциліндр зміни положення стріли, вивантажувальний пристрій, навіску для приєднання до енергетичного засобу, фрезерний барабан, виконаний з набору дисків з зубами, який відрізняється тим, що вивантажувальний пристрій виконано у вигляді поперечного і повздовжнього транспортерів із співвідношенням продуктивності 0,8:1.
Текст

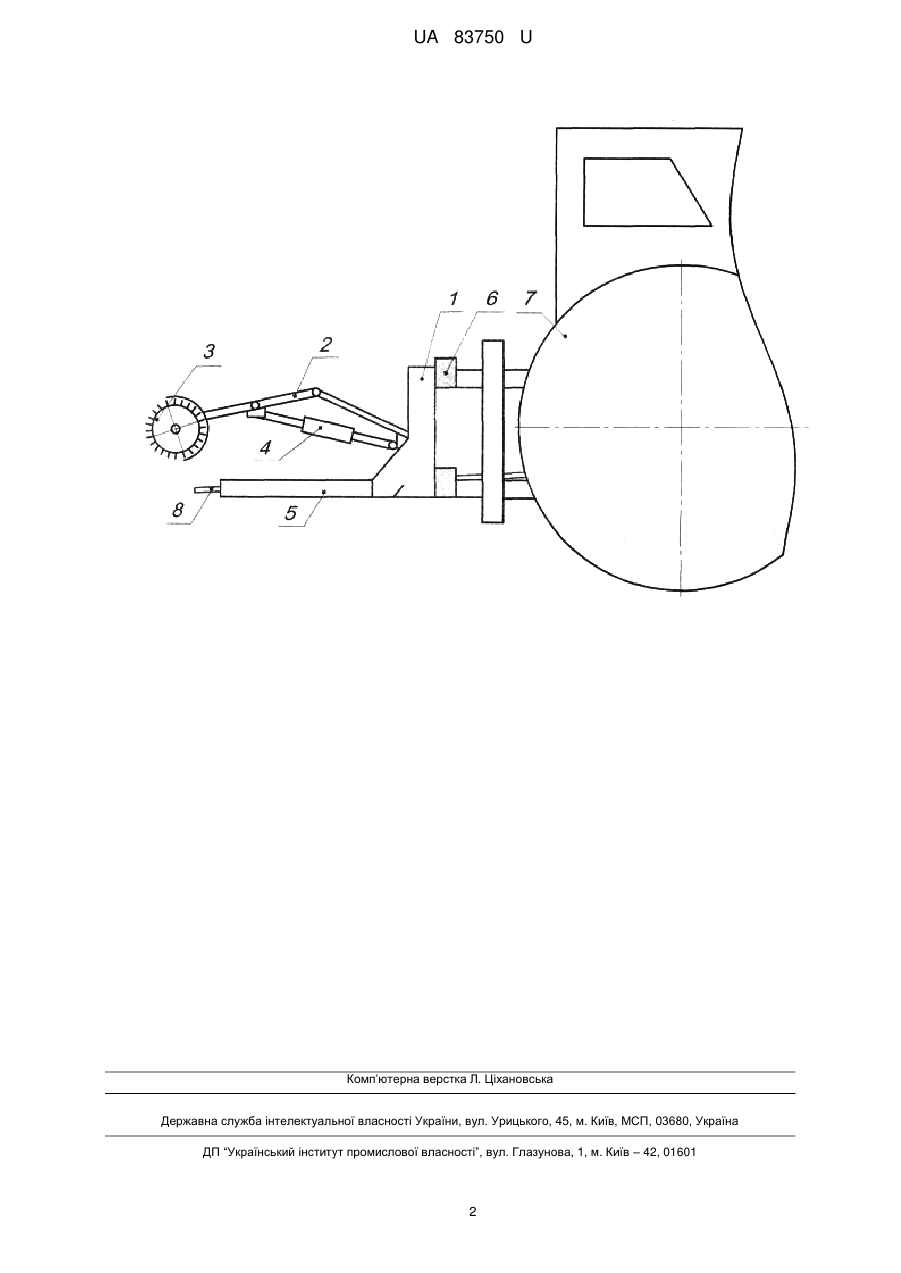

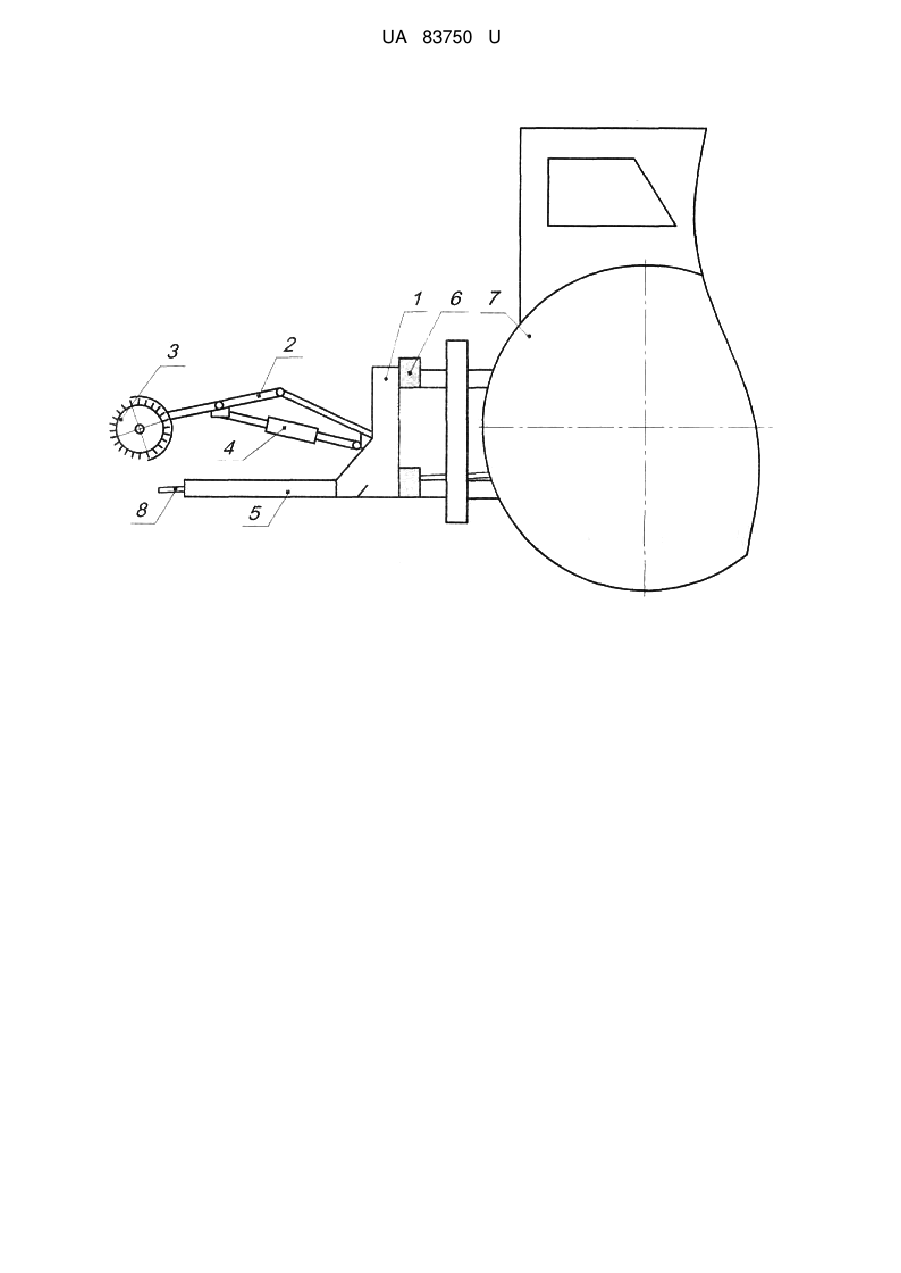

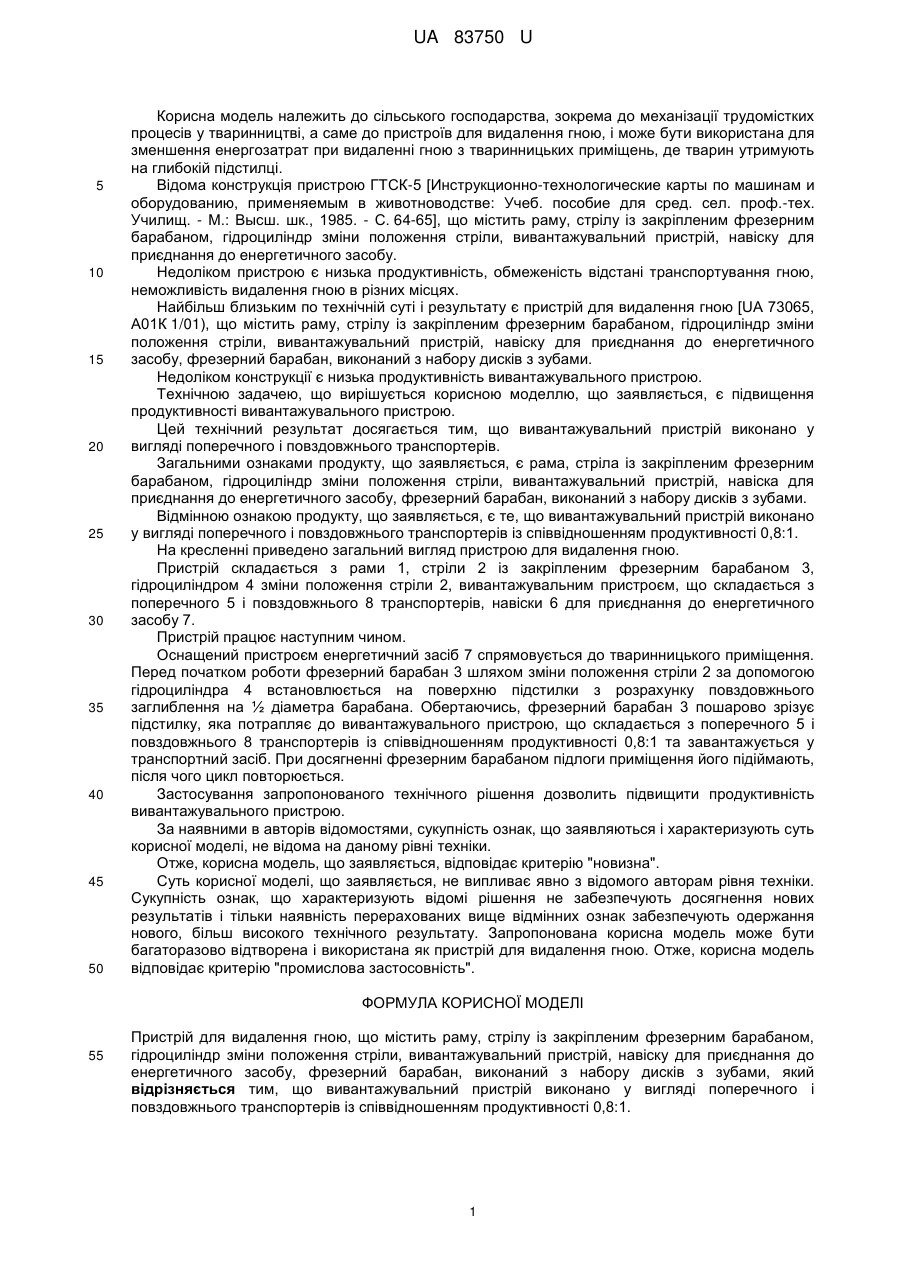

Реферат: UA 83750 U UA 83750 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільського господарства, зокрема до механізації трудомістких процесів у тваринництві, а саме до пристроїв для видалення гною, і може бути використана для зменшення енергозатрат при видаленні гною з тваринницьких приміщень, де тварин утримують на глибокій підстилці. Відома конструкція пристрою ГТСК-5 [Инструкционно-технологические карты по машинам и оборудованию, применяемым в животноводстве: Учеб. пособие для сред. сел. проф.-тех. Училищ. - М.: Высш. шк., 1985. - С. 64-65], що містить раму, стрілу із закріпленим фрезерним барабаном, гідроциліндр зміни положення стріли, вивантажувальний пристрій, навіску для приєднання до енергетичного засобу. Недоліком пристрою є низька продуктивність, обмеженість відстані транспортування гною, неможливість видалення гною в різних місцях. Найбільш близьким по технічній суті і результату є пристрій для видалення гною [UA 73065, А01К 1/01), що містить раму, стрілу із закріпленим фрезерним барабаном, гідроциліндр зміни положення стріли, вивантажувальний пристрій, навіску для приєднання до енергетичного засобу, фрезерний барабан, виконаний з набору дисків з зубами. Недоліком конструкції є низька продуктивність вивантажувального пристрою. Технічною задачею, що вирішується корисною моделлю, що заявляється, є підвищення продуктивності вивантажувального пристрою. Цей технічний результат досягається тим, що вивантажувальний пристрій виконано у вигляді поперечного і повздовжнього транспортерів. Загальними ознаками продукту, що заявляється, є рама, стріла із закріпленим фрезерним барабаном, гідроциліндр зміни положення стріли, вивантажувальний пристрій, навіска для приєднання до енергетичного засобу, фрезерний барабан, виконаний з набору дисків з зубами. Відмінною ознакою продукту, що заявляється, є те, що вивантажувальний пристрій виконано у вигляді поперечного і повздовжнього транспортерів із співвідношенням продуктивності 0,8:1. На кресленні приведено загальний вигляд пристрою для видалення гною. Пристрій складається з рами 1, стріли 2 із закріпленим фрезерним барабаном 3, гідроциліндром 4 зміни положення стріли 2, вивантажувальним пристроєм, що складається з поперечного 5 і повздовжнього 8 транспортерів, навіски 6 для приєднання до енергетичного засобу 7. Пристрій працює наступним чином. Оснащений пристроєм енергетичний засіб 7 спрямовується до тваринницького приміщення. Перед початком роботи фрезерний барабан 3 шляхом зміни положення стріли 2 за допомогою гідроциліндра 4 встановлюється на поверхню підстилки з розрахунку повздовжнього заглиблення на ½ діаметра барабана. Обертаючись, фрезерний барабан 3 пошарово зрізує підстилку, яка потрапляє до вивантажувального пристрою, що складається з поперечного 5 і повздовжнього 8 транспортерів із співвідношенням продуктивності 0,8:1 та завантажується у транспортний засіб. При досягненні фрезерним барабаном підлоги приміщення його підіймають, після чого цикл повторюється. Застосування запропонованого технічного рішення дозволить підвищити продуктивність вивантажувального пристрою. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як пристрій для видалення гною. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для видалення гною, що містить раму, стрілу із закріпленим фрезерним барабаном, гідроциліндр зміни положення стріли, вивантажувальний пристрій, навіску для приєднання до енергетичного засобу, фрезерний барабан, виконаний з набору дисків з зубами, який відрізняється тим, що вивантажувальний пристрій виконано у вигляді поперечного і повздовжнього транспортерів із співвідношенням продуктивності 0,8:1. 1 UA 83750 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюPuhach Andrii Mykolaiovych
Автори російськоюПугач Андрей Николаевич
МПК / Мітки
МПК: A01K 1/01
Мітки: видалення, пристрій, гною
