Спосіб формування протифільтраційного екрана з геомембраною з полімерного матеріалу

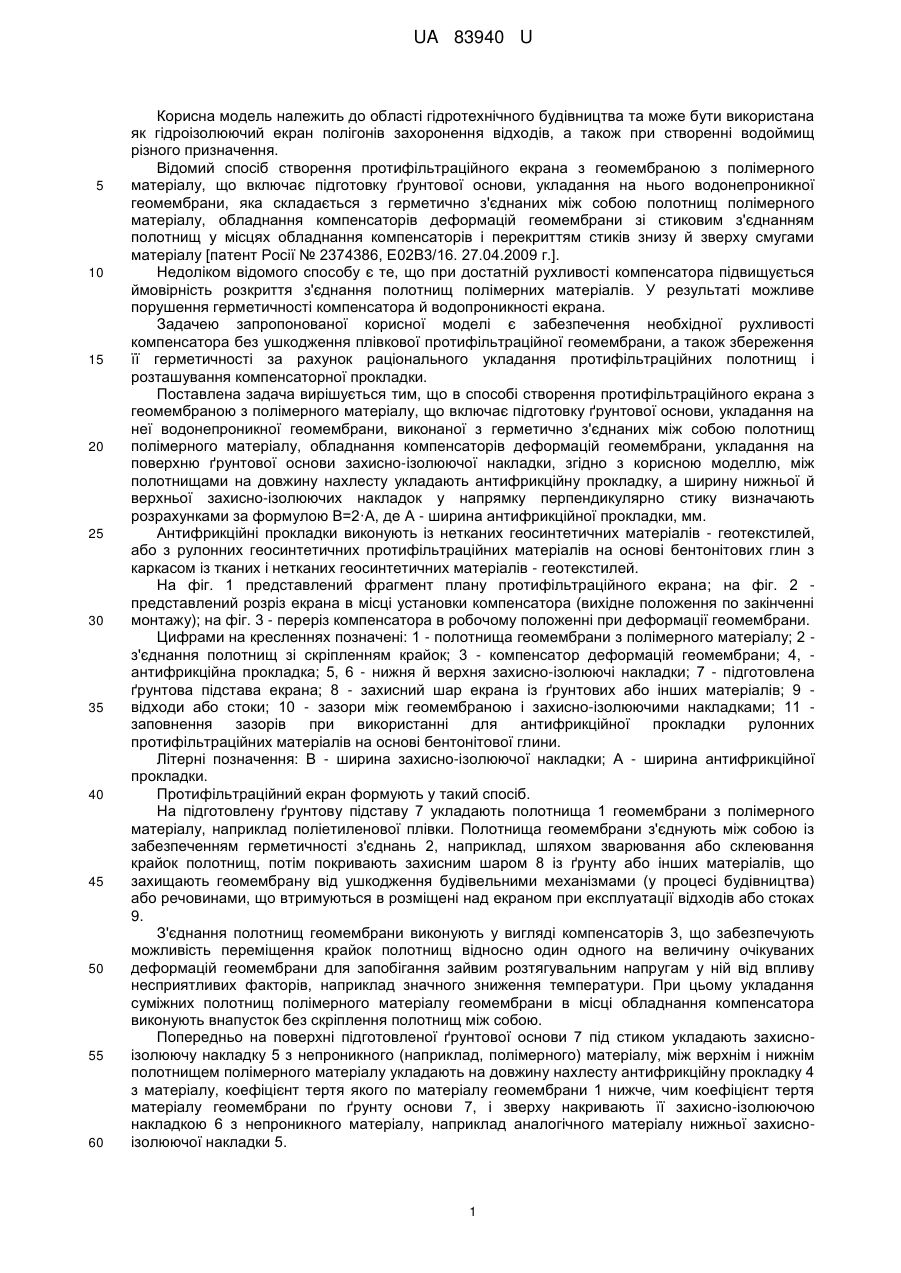

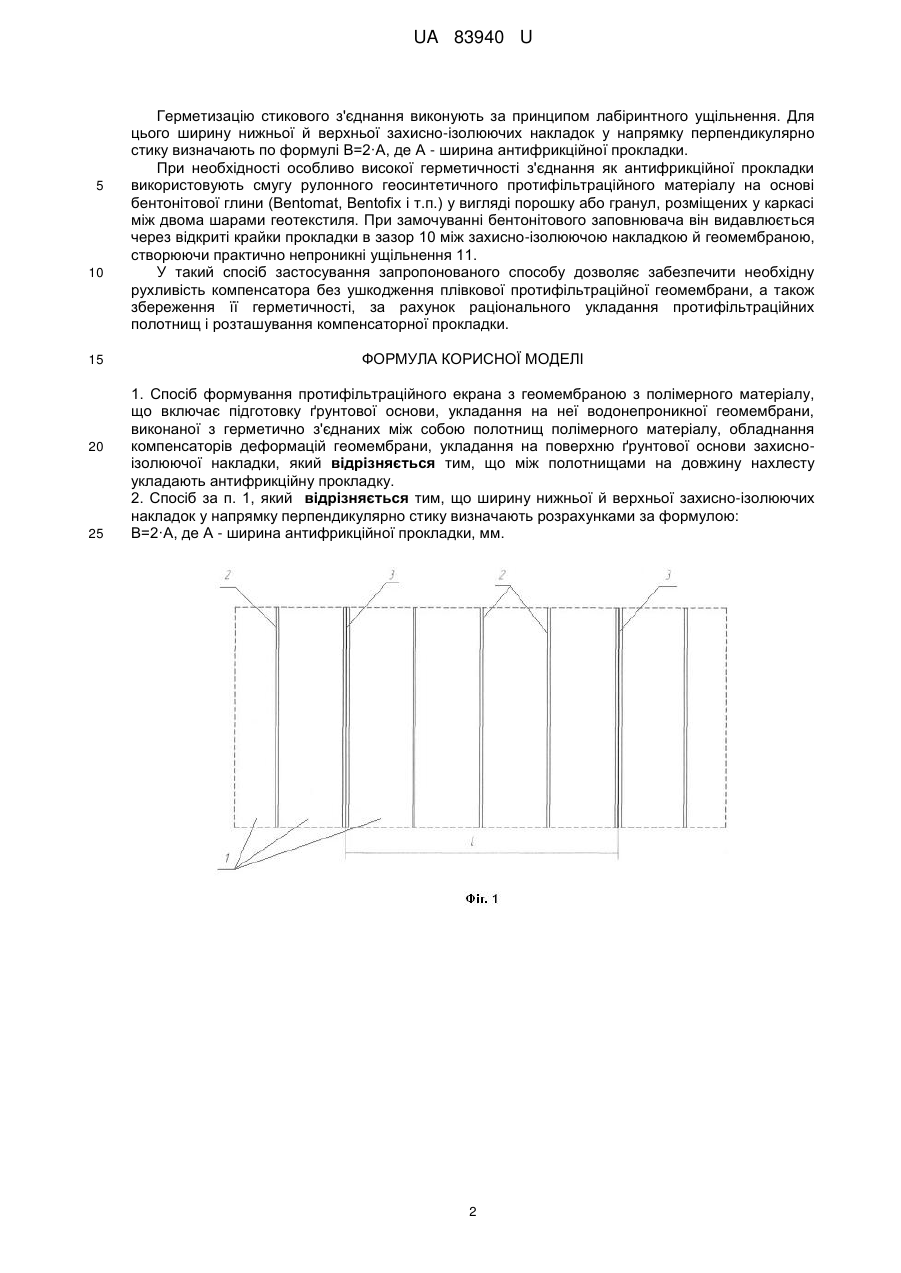

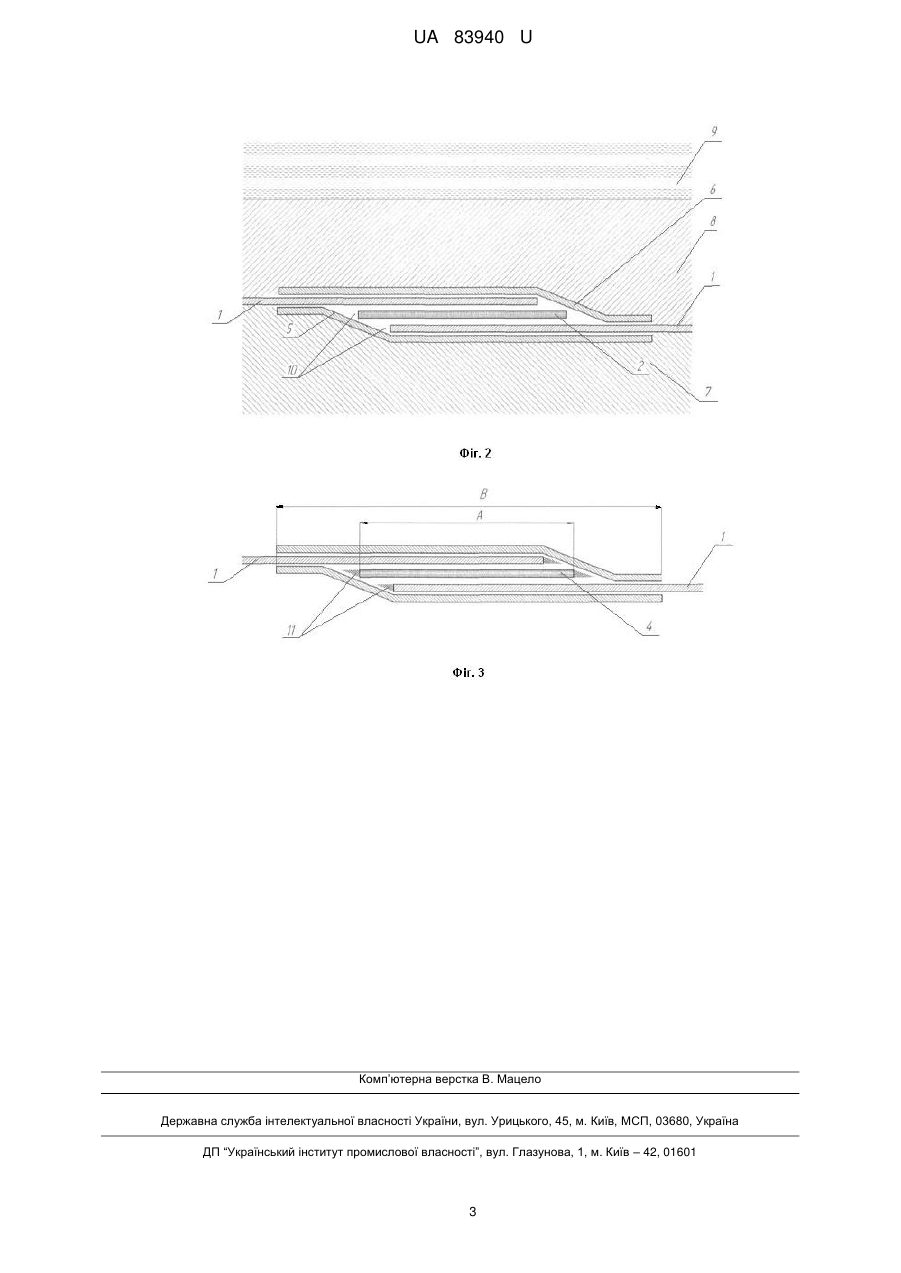

Реферат: Спосіб формування протифільтраційного екрана з геомембраною з полімерного матеріалу включає підготовку ґрунтової основи, укладання на неї водонепроникної геомембрани, виконаної з герметично з'єднаних між собою полотнищ полімерного матеріалу, обладнання компенсаторів деформацій геомембрани, укладання на поверхню ґрунтової основи захисноізолюючої накладки. Між полотнищами на довжину нахлесту укладають антифрикційну прокладку, а ширину нижньої й верхньої захисно-ізолюючих накладок у напрямку перпендикулярно стику визначають за розрахунками. UA 83940 U (54) СПОСІБ ФОРМУВАННЯ ПРОТИФІЛЬТРАЦІЙНОГО ЕКРАНА З ГЕОМЕМБРАНОЮ З ПОЛІМЕРНОГО МАТЕРІАЛУ UA 83940 U UA 83940 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області гідротехнічного будівництва та може бути використана як гідроізолюючий екран полігонів захоронення відходів, а також при створенні водоймищ різного призначення. Відомий спосіб створення протифільтраційного екрана з геомембраною з полімерного матеріалу, що включає підготовку ґрунтової основи, укладання на нього водонепроникної геомембрани, яка складається з герметично з'єднаних між собою полотнищ полімерного матеріалу, обладнання компенсаторів деформацій геомембрани зі стиковим з'єднанням полотнищ у місцях обладнання компенсаторів і перекриттям стиків знизу й зверху смугами матеріалу [патент Росії № 2374386, Е02В3/16. 27.04.2009 г.]. Недоліком відомого способу є те, що при достатній рухливості компенсатора підвищується ймовірність розкриття з'єднання полотнищ полімерних матеріалів. У результаті можливе порушення герметичності компенсатора й водопроникності екрана. Задачею запропонованої корисної моделі є забезпечення необхідної рухливості компенсатора без ушкодження плівкової протифільтраційної геомембрани, а також збереження її герметичності за рахунок раціонального укладання протифільтраційних полотнищ і розташування компенсаторної прокладки. Поставлена задача вирішується тим, що в способі створення протифільтраційного екрана з геомембраною з полімерного матеріалу, що включає підготовку ґрунтової основи, укладання на неї водонепроникної геомембрани, виконаної з герметично з'єднаних між собою полотнищ полімерного матеріалу, обладнання компенсаторів деформацій геомембрани, укладання на поверхню ґрунтової основи захисно-ізолюючої накладки, згідно з корисною моделлю, між полотнищами на довжину нахлесту укладають антифрикційну прокладку, а ширину нижньої й верхньої захисно-ізолюючих накладок у напрямку перпендикулярно стику визначають розрахунками за формулою В=2·А, де А - ширина антифрикційної прокладки, мм. Антифрикційні прокладки виконують із нетканих геосинтетичних матеріалів - геотекстилей, або з рулонних геосинтетичних протифільтраційних матеріалів на основі бентонітових глин з каркасом із тканих і нетканих геосинтетичних матеріалів - геотекстилей. На фіг. 1 представлений фрагмент плану протифільтраційного екрана; на фіг. 2 представлений розріз екрана в місці установки компенсатора (вихідне положення по закінченні монтажу); на фіг. 3 - переріз компенсатора в робочому положенні при деформації геомембрани. Цифрами на кресленнях позначені: 1 - полотнища геомембрани з полімерного матеріалу; 2 з'єднання полотнищ зі скріпленням крайок; 3 - компенсатор деформацій геомембрани; 4, антифрикційна прокладка; 5, 6 - нижня й верхня захисно-ізолюючі накладки; 7 - підготовлена ґрунтова підстава екрана; 8 - захисний шар екрана із ґрунтових або інших матеріалів; 9 відходи або стоки; 10 - зазори між геомембраною і захисно-ізолюючими накладками; 11 заповнення зазорів при використанні для антифрикційної прокладки рулонних протифільтраційних матеріалів на основі бентонітової глини. Літерні позначення: В - ширина захисно-ізолюючої накладки; А - ширина антифрикційної прокладки. Протифільтраційний екран формують у такий спосіб. На підготовлену ґрунтову підставу 7 укладають полотнища 1 геомембрани з полімерного матеріалу, наприклад поліетиленової плівки. Полотнища геомембрани з'єднують між собою із забезпеченням герметичності з'єднань 2, наприклад, шляхом зварювання або склеювання крайок полотнищ, потім покривають захисним шаром 8 із ґрунту або інших матеріалів, що захищають геомембрану від ушкодження будівельними механізмами (у процесі будівництва) або речовинами, що втримуються в розміщені над екраном при експлуатації відходів або стоках 9. З'єднання полотнищ геомембрани виконують у вигляді компенсаторів 3, що забезпечують можливість переміщення крайок полотнищ відносно один одного на величину очікуваних деформацій геомембрани для запобігання зайвим розтягувальним напругам у ній від впливу несприятливих факторів, наприклад значного зниження температури. При цьому укладання суміжних полотнищ полімерного матеріалу геомембрани в місці обладнання компенсатора виконують внапусток без скріплення полотнищ між собою. Попередньо на поверхні підготовленої ґрунтової основи 7 під стиком укладають захисноізолюючу накладку 5 з непроникного (наприклад, полімерного) матеріалу, між верхнім і нижнім полотнищем полімерного матеріалу укладають на довжину нахлесту антифрикційну прокладку 4 з матеріалу, коефіцієнт тертя якого по матеріалу геомембрани 1 нижче, чим коефіцієнт тертя матеріалу геомембрани по ґрунту основи 7, і зверху накривають її захисно-ізолюючою накладкою 6 з непроникного матеріалу, наприклад аналогічного матеріалу нижньої захисноізолюючої накладки 5. 1 UA 83940 U 5 10 15 20 25 Герметизацію стикового з'єднання виконують за принципом лабіринтного ущільнення. Для цього ширину нижньої й верхньої захисно-ізолюючих накладок у напрямку перпендикулярно стику визначають по формулі В=2·А, де А - ширина антифрикційної прокладки. При необхідності особливо високої герметичності з'єднання як антифрикційної прокладки використовують смугу рулонного геосинтетичного протифільтраційного матеріалу на основі бентонітової глини (Bentomat, Bentofix і т.п.) у вигляді порошку або гранул, розміщених у каркасі між двома шарами геотекстиля. При замочуванні бентонітового заповнювача він видавлюється через відкриті крайки прокладки в зазор 10 між захисно-ізолюючою накладкою й геомембраною, створюючи практично непроникні ущільнення 11. У такий спосіб застосування запропонованого способу дозволяє забезпечити необхідну рухливість компенсатора без ушкодження плівкової протифільтраційної геомембрани, а також збереження її герметичності, за рахунок раціонального укладання протифільтраційних полотнищ і розташування компенсаторної прокладки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб формування протифільтраційного екрана з геомембраною з полімерного матеріалу, що включає підготовку ґрунтової основи, укладання на неї водонепроникної геомембрани, виконаної з герметично з'єднаних між собою полотнищ полімерного матеріалу, обладнання компенсаторів деформацій геомембрани, укладання на поверхню ґрунтової основи захисноізолюючої накладки, який відрізняється тим, що між полотнищами на довжину нахлесту укладають антифрикційну прокладку. 2. Спосіб за п. 1, який відрізняється тим, що ширину нижньої й верхньої захисно-ізолюючих накладок у напрямку перпендикулярно стику визначають розрахунками за формулою: В=2·А, де А - ширина антифрикційної прокладки, мм. 2 UA 83940 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
