Склад для просочування фільтруючого матеріалу

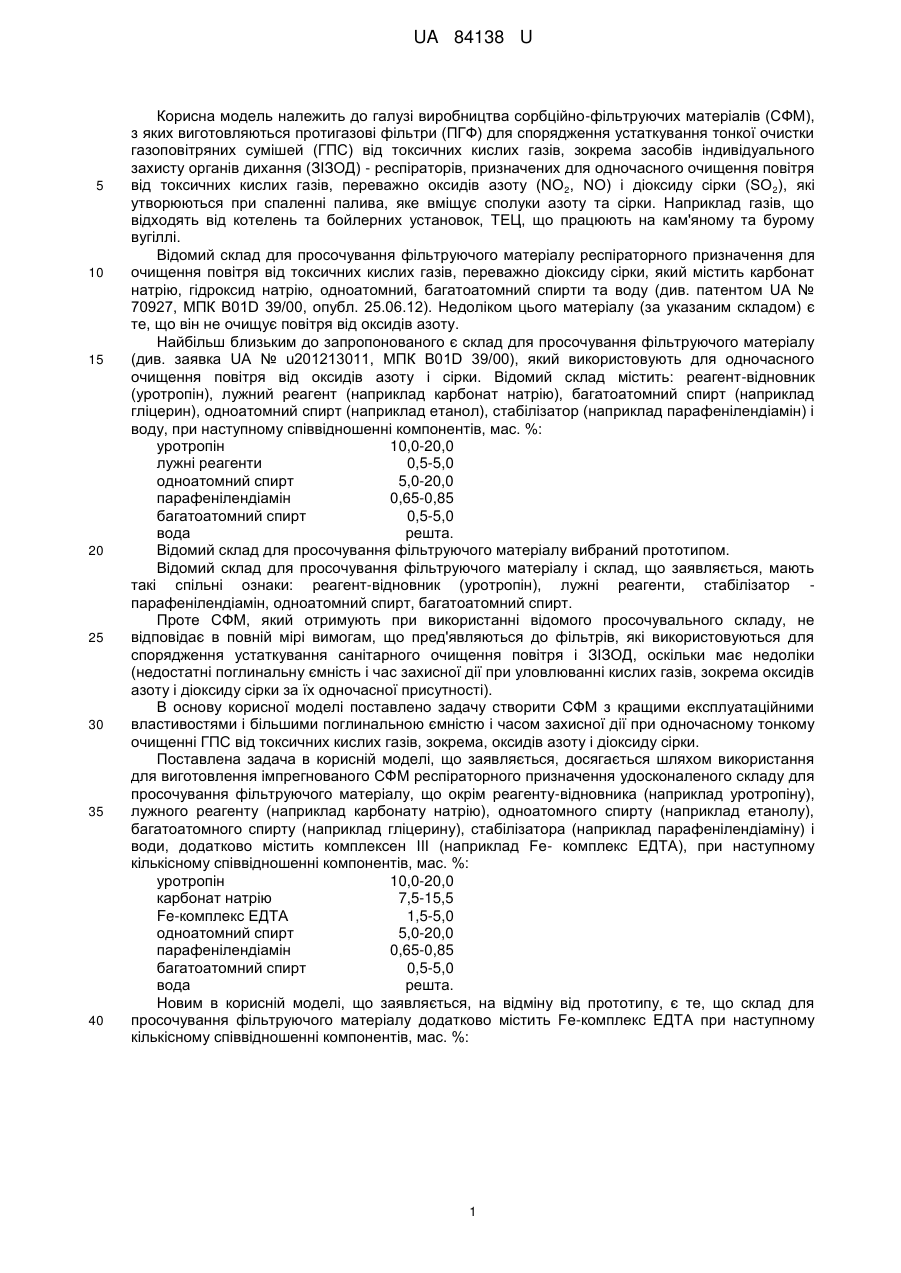

Реферат: Склад для просочування фільтруючого матеріалу містить карбонат натрію, уротропін, стабілізатор, одноатомний спирт, багатоатомний спирт і воду. Він додатково містить трилон III (Fe-комплекс ЕДТА). UA 84138 U (12) UA 84138 U UA 84138 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі виробництва сорбційно-фільтруючих матеріалів (СФМ), з яких виготовляються протигазові фільтри (ПГФ) для спорядження устаткування тонкої очистки газоповітряних сумішей (ГПС) від токсичних кислих газів, зокрема засобів індивідуального захисту органів дихання (ЗІЗОД) - респіраторів, призначених для одночасного очищення повітря від токсичних кислих газів, переважно оксидів азоту (NO 2, NO) і діоксиду сірки (SO2), які утворюються при спаленні палива, яке вміщує сполуки азоту та сірки. Наприклад газів, що відходять від котелень та бойлерних установок, ТЕЦ, що працюють на кам'яному та бурому вугіллі. Відомий склад для просочування фільтруючого матеріалу респіраторного призначення для очищення повітря від токсичних кислих газів, переважно діоксиду сірки, який містить карбонат натрію, гідроксид натрію, одноатомний, багатоатомний спирти та воду (див. патентом UA № 70927, МПК B01D 39/00, опубл. 25.06.12). Недоліком цього матеріалу (за указаним складом) є те, що він не очищує повітря від оксидів азоту. Найбільш близьким до запропонованого є склад для просочування фільтруючого матеріалу (див. заявка UA № u201213011, МПК В01D 39/00), який використовують для одночасного очищення повітря від оксидів азоту і сірки. Відомий склад містить: реагент-відновник (уротропін), лужний реагент (наприклад карбонат натрію), багатоатомний спирт (наприклад гліцерин), одноатомний спирт (наприклад етанол), стабілізатор (наприклад парафенілендіамін) і воду, при наступному співвідношенні компонентів, мас. %: уротропін 10,0-20,0 лужні реагенти 0,5-5,0 одноатомний спирт 5,0-20,0 парафенілендіамін 0,65-0,85 багатоатомний спирт 0,5-5,0 вода решта. Відомий склад для просочування фільтруючого матеріалу вибраний прототипом. Відомий склад для просочування фільтруючого матеріалу і склад, що заявляється, мають такі спільні ознаки: реагент-відновник (уротропін), лужні реагенти, стабілізатор парафенілендіамін, одноатомний спирт, багатоатомний спирт. Проте СФМ, який отримують при використанні відомого просочувального складу, не відповідає в повній мірі вимогам, що пред'являються до фільтрів, які використовуються для спорядження устаткування санітарного очищення повітря і ЗІЗОД, оскільки має недоліки (недостатні поглинальну ємність і час захисної дії при уловлюванні кислих газів, зокрема оксидів азоту і діоксиду сірки за їх одночасної присутності). В основу корисної моделі поставлено задачу створити СФМ з кращими експлуатаційними властивостями i більшими поглинальною ємністю і часом захисної дії при одночасному тонкому очищенні ГПС від токсичних кислих газів, зокрема, оксидів азоту і діоксиду сірки. Поставлена задача в корисній моделі, що заявляється, досягається шляхом використання для виготовлення імпрегнованого СФМ респіраторного призначення удосконаленого складу для просочування фільтруючого матеріалу, що окрім реагенту-відновника (наприклад уротропіну), лужного реагенту (наприклад карбонату натрію), одноатомного спирту (наприклад етанолу), багатоатомного спирту (наприклад гліцерину), стабілізатора (наприклад парафенілендіаміну) і води, додатково містить комплексен III (наприклад Fe- комплекс ЕДТА), при наступному кількісному співвідношенні компонентів, мас. %: уротропін 10,0-20,0 карбонат натрію 7,5-15,5 Fe-комплекс ЕДТА 1,5-5,0 одноатомний спирт 5,0-20,0 парафенілендіамін 0,65-0,85 багатоатомний спирт 0,5-5,0 вода решта. Новим в корисній моделі, що заявляється, на відміну від прототипу, є те, що склад для просочування фільтруючого матеріалу додатково містить Fe-комплекс ЕДТА при наступному кількісному співвідношенні компонентів, мас. %: 1 UA 84138 U 5 10 15 20 25 30 35 40 45 50 уротропін 10,0-20,0 карбонат натрію 7,5-15,5 Fe-комплекс ЕДТА 1,5-5,0 одноатомний спирт 5,0-20,0 парафенілендіамін 0,65-0,85 багатоатомний спирт 0,5-5,0 вода решта. Технічний результат полягає у тому, що фільтруючий матеріал, який просочений удосконаленим складом, що заявляється, має більші поглинальну ємність і час захисної дії при одночасному тонкому очищенні ГПС від токсичних кислих газів, зокрема, оксидів азоту і діоксиду сірки. Склад для просочування фільтруючого матеріалу і СФМ виготовляється таким чином: - спочатку в ємність, яка обладнана мішалкою, заливають відповідну кількість води і додають при перемішуванні відповідну кількість уротропіну, лужного реагенту (карбонат натрію), Fe-комплекс ЕДТА, парафенілендіаміну, одноатомного і багатоатомного спиртів (перемішування здійснюється до остаточного розчинення уротропіну, карбонату натрію і Feкомплексу ЕДТА); - отриманим розчином просочують протягом 10 хв. фільтруючий матеріал (виготовлений наприклад з віскозного, поліпропіленового, поліакрилонітрилового або поліефірного волокна); - віджимають та висушують СФМ. З отриманого таким чином СФМ можна виготовляти ПГФ, що використовуються для спорядження устаткування одночасного тонкого очищення ГПС від токсичних кислих газів (NO, NO2 і SO2), зокрема протигазових та газопилозахисних респіраторів будь-якої конструкції. Відомості про склад для просочування фільтруючого матеріалу, що заявляється, умови випробувань і час захисної дії зразків імпрегнованих СФМ наведені в таблиці. Приклади конкретного використання: Приклад 1 У ємність, яка обладнана мішалкою, заливають 74,85 г води і при перемішуванні додають 10,0 г уротропіну; 7,5 г карбонату натрію; 1,5 г Fe-комплекс ЕДТА; 0,65 г парафенілендіаміну; 0,5 г гліцерину і 5,0 г етанолу. Перемішування здійснюють до остаточного розчинення уротропіну і карбонату натрію. Приготовленим розчином просочують фільтруючий матеріал, віджимають і висушують його. Час захисної дії отриманого таким чином СФМ при очищенні ГПС від NO 2 і SO2 складає, хвилин, 680 і 700 хвилин відповідно. Приклад 2 Склад для просочування фільтруючого матеріалу, що заявляється, виготовляють, як наведено у прикладі 1, з використанням 51,3 г води; 15,0 г уротропіну; 12,0 г карбонату натрію; 3,0 г Fe-комплекс ЕДТА; 0,70 г парафенілендіаміну, 15,0 г етанолу і 3,0 г гліцерину. Час захисної дії отриманого СФМ при очищенні ГПС від NO2 і SO2 складає, хвилин, 700 і 720 відповідно. Приклад 3 Склад для просочування фільтруючого матеріалу, що заявляється, виготовляють, як наведено у прикладі 1, з використанням 33,65 г води; 20,0 г уротропіну; 15,5 г карбонату натрію; 5,0 г Fe-комплекс ЕДТА; 0,85 г парафенілендіаміну; 20,0 г етанолу і 5,0 г гліцерину. Час захисної дії отриманого СФМ при очищенні ГПС від NO2 і SO2 складає, хвилин, 740 і 760 відповідно. Приклад 4 Склад для просочування фільтруючого матеріалу, що заявляється, виготовляють, як наведено у прикладі 1, з використанням 80,5 г води; 8,0 г уротропіну; 5,0 г карбонату натрію; 1,0 г Fe-комплекс ЕДТА; 0,9 г парафенілендіаміну; 4,0 г етанолу і 6,0 г гліцерину. Час захисної дії отриманого СФМ при очищенні ГПС від NO2 і SO2 складає, хвилин, 340 і 359 відповідно. Приклад 5 Склад для просочування фільтруючого матеріалу, що заявляється, виготовляють, як наведено у прикладі 1, з використанням 23,15 г води; 25,0 г уротропіну; 20,0 г карбонату натрію; 6,0 г Fe-комплекс ЕДТА; 0,85 г парафенілендіаміну; 20,0 г етанолу і 5,0 г гліцерину. Час захисної дії отриманого СФМ при очищенні ГПС від NO2 і SO2 складає, хвилин, 735 і 755 відповідно. Приклад 6 Склад для просочування фільтруючого матеріалу, що заявляється, виготовляють, як наведено у прикладі 1, з використанням 28,65 води; 20,0 г уротропіну; 15,5 г карбонату натрію; 5,0 г Fe-комплекс ЕДТА; 0,85 г парафенілендіаміну; 25,0 г етанолу і 5,0 г гліцерину. Час захисної дії отриманого СФМ при очищенні ГПС від NO2 і SO2 складає, хвилин, 740 і 765 відповідно. 2 UA 84138 U 5 Приклад 7 Склад для просочування фільтруючого матеріалу, що заявляється, виготовляють, як наведено у прикладі 1, з використанням 62,35 г води; 10,0 г уротропіну; 20,0 г карбонату натрію; 1,5 г Fe-комплекс ЕДТА; 0,65 г парафенілендіаміну; 5,0 г етанолу і 0,5 г гліцерину. Час захисної дії отриманого СФМ при очищенні ГПС від NO2 і SO2 складає, хвилин, 670 і 695 відповідно. СФМ, які виготовлені з використанням удосконаленого складу для просочування нетканого фільтруючого матеріалу, що заявляється, є ефективними хемосорбентами токсичних кислих газів, переважно оксидів азоту і діоксиду сірки за їх одночасної присутності. Таблиця Компонентний склад просочуючого розчину, мас. % Вміст NO Час захисної № у вихідній Лужний Feдії, хв. 3 прикладу Уротропін реагент комплекс ПФД Етанол Гліцерин Вода ГПС, мг/м (за NO2) NO2 SO2 (Na2CO3) ЕДТА 1 10 7,5 1,5 0,65 5,0 0,5 74,85 **680 700 2 15 12,0 3,0 0,70 15,0 3,0 51,30 700 720 3 20 15,5 5,0 0,85 20,0 5,0 33,65 740 760 4 8 5,0 1,0 0,90 4,0 6,0 80,5 0,06 340 359 5 25 20,0 6,0 0,85 20,0 5,0 23,15 735 755 6 20 15,5 5,0 0,85 25,0 5,0 28,65 740 765 7 10 20,0 1,5 0,65 5,0 0,5 62,35 670 695 Прототип 10 0,5 0,65 5,0 0,5 83,35 6,8 640 3 * Випробування проведені при відносній вологості ГПС - 90-95 %; концентрації (мг/м ): NO 7,2; NO2 - 30 (15 ГДК); SO2 - 150 (15 ГДК) швидкості потоку ГПС - 2 см/с. ** Слідів NO2 не знайдено. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Склад для просочування фільтруючого матеріалу, що містить карбонат натрію, уротропін, стабілізатор, одноатомний спирт, багатоатомний спирт і воду, який відрізняється тим, що він додатково містить трилон III (Fe-комплекс ЕДТА), при наступному співвідношенні компонентів, мас. %: уротропін 10,0-20,0 карбонат натрію 7,5-15,5 Fe-комплекс ЕДТА 1,5-5,0 одноатомний спирт 5,0-20,0 парафенілендіамін 0,65-0,85 багатоатомний спирт 0,5-5,0 вода решта. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
