Очисний пристрій

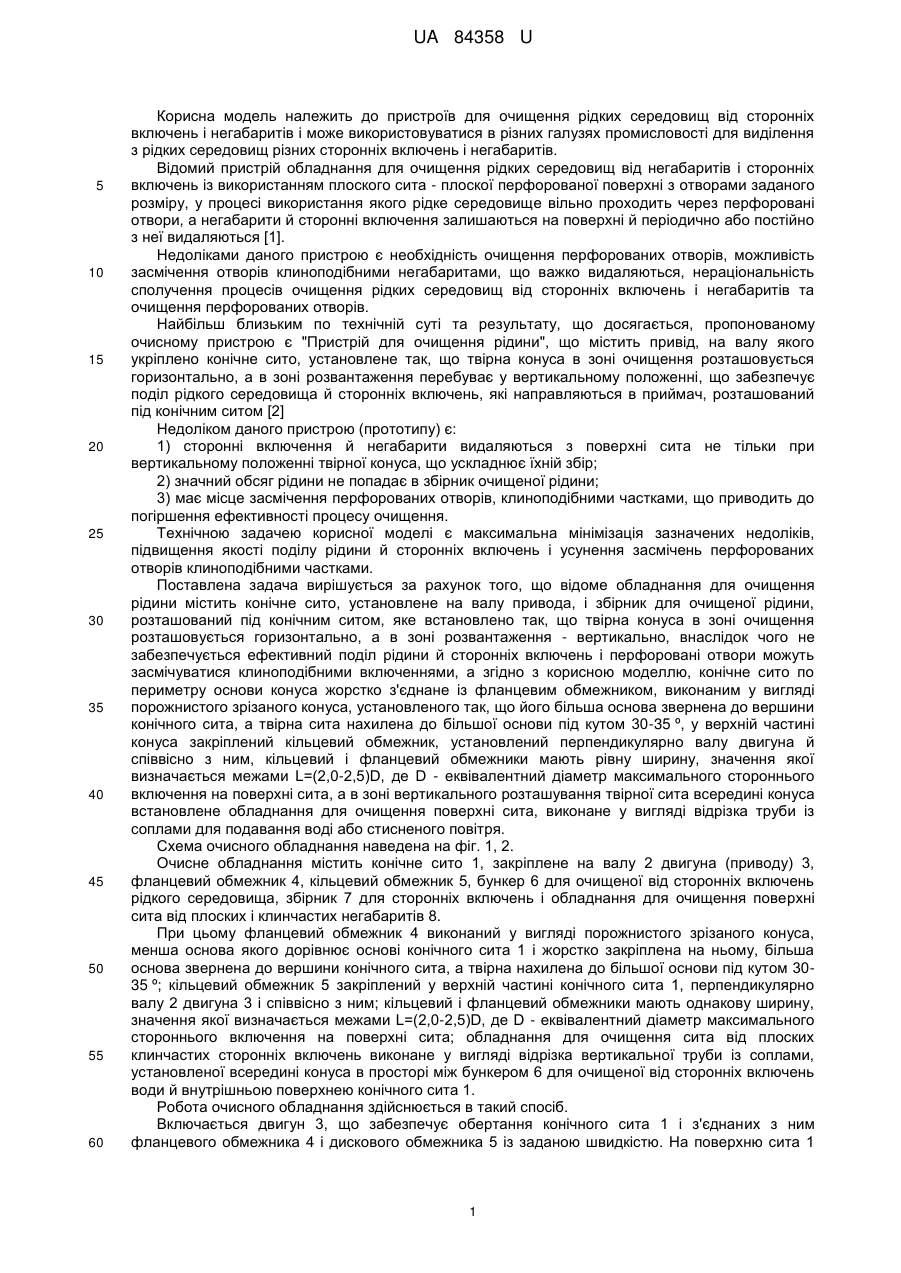

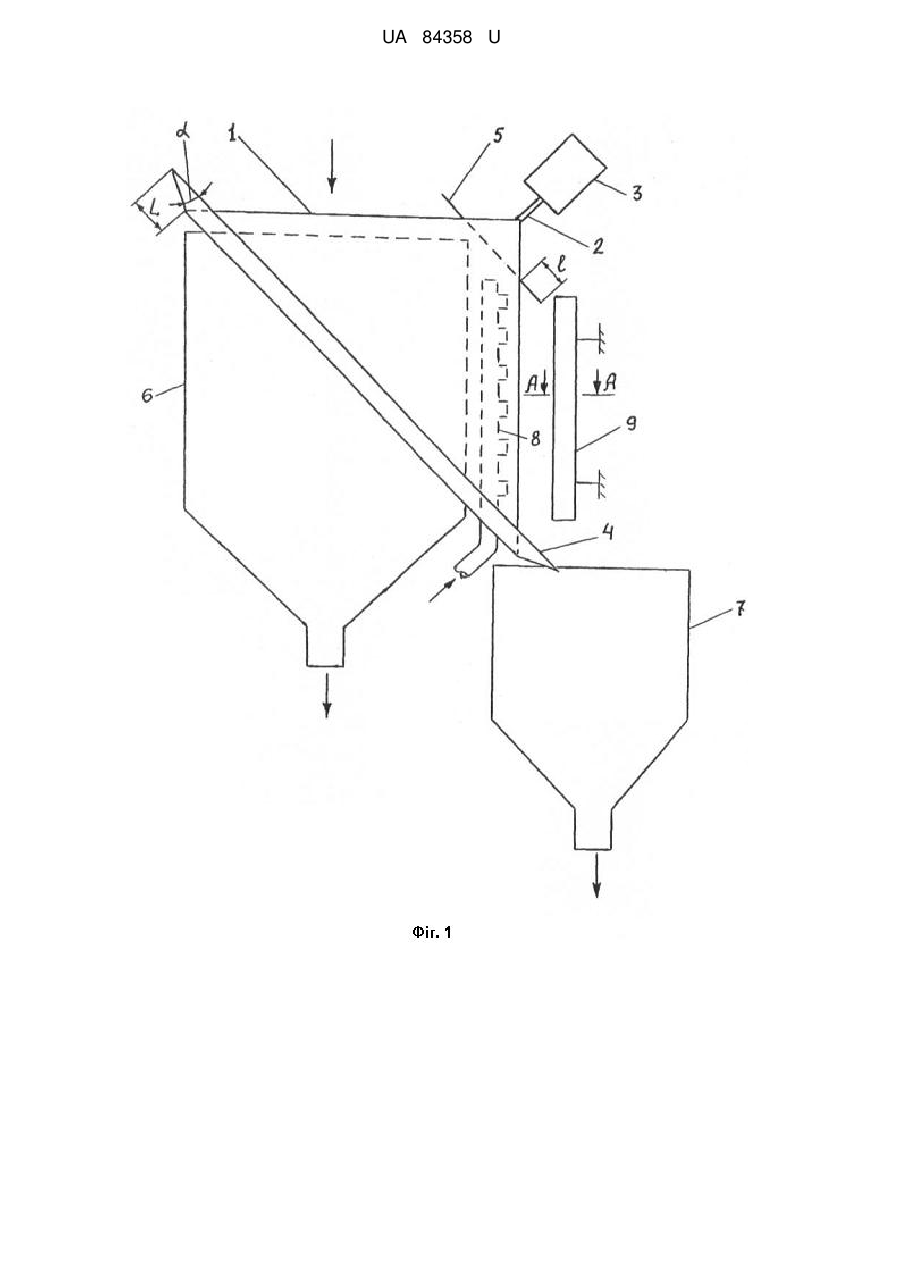

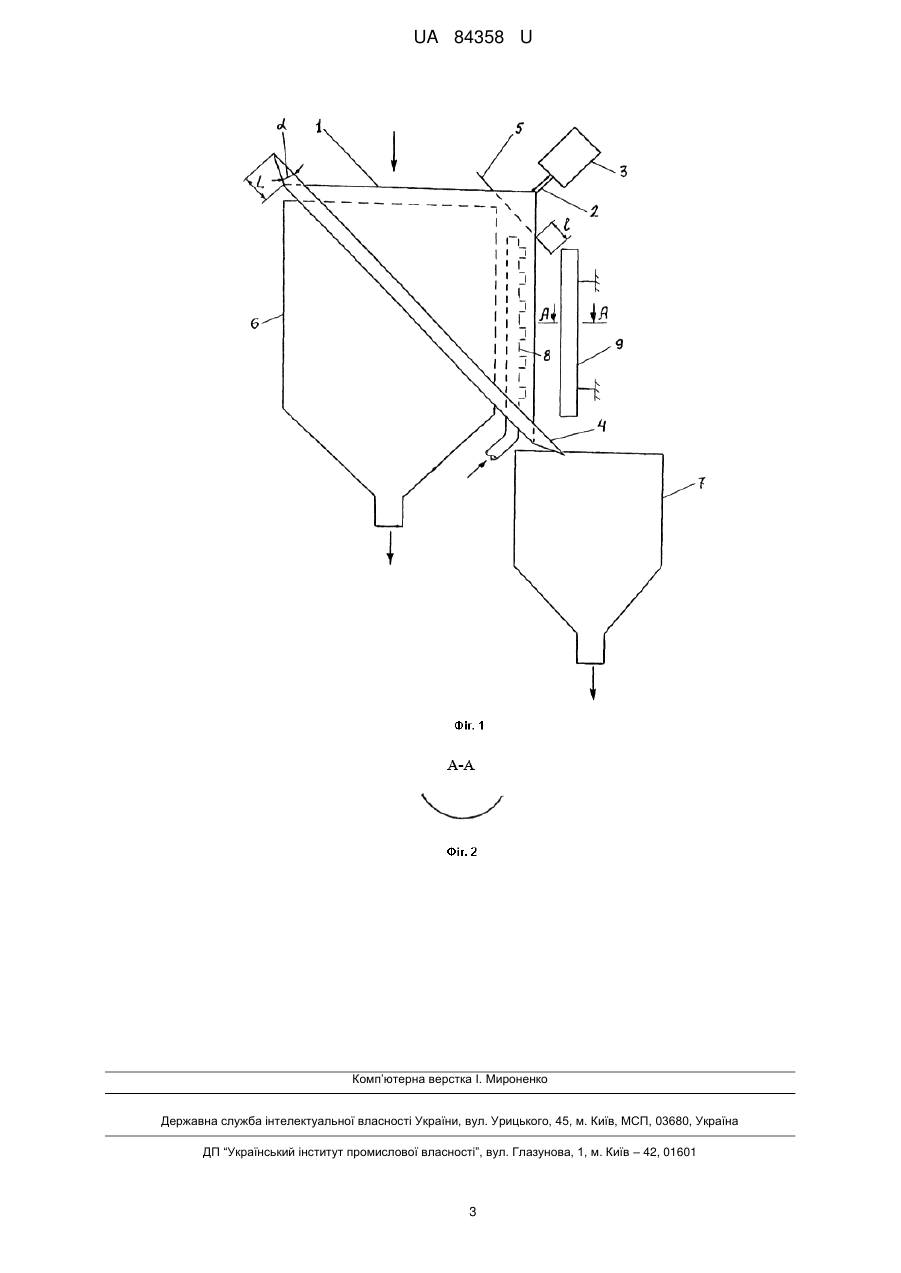

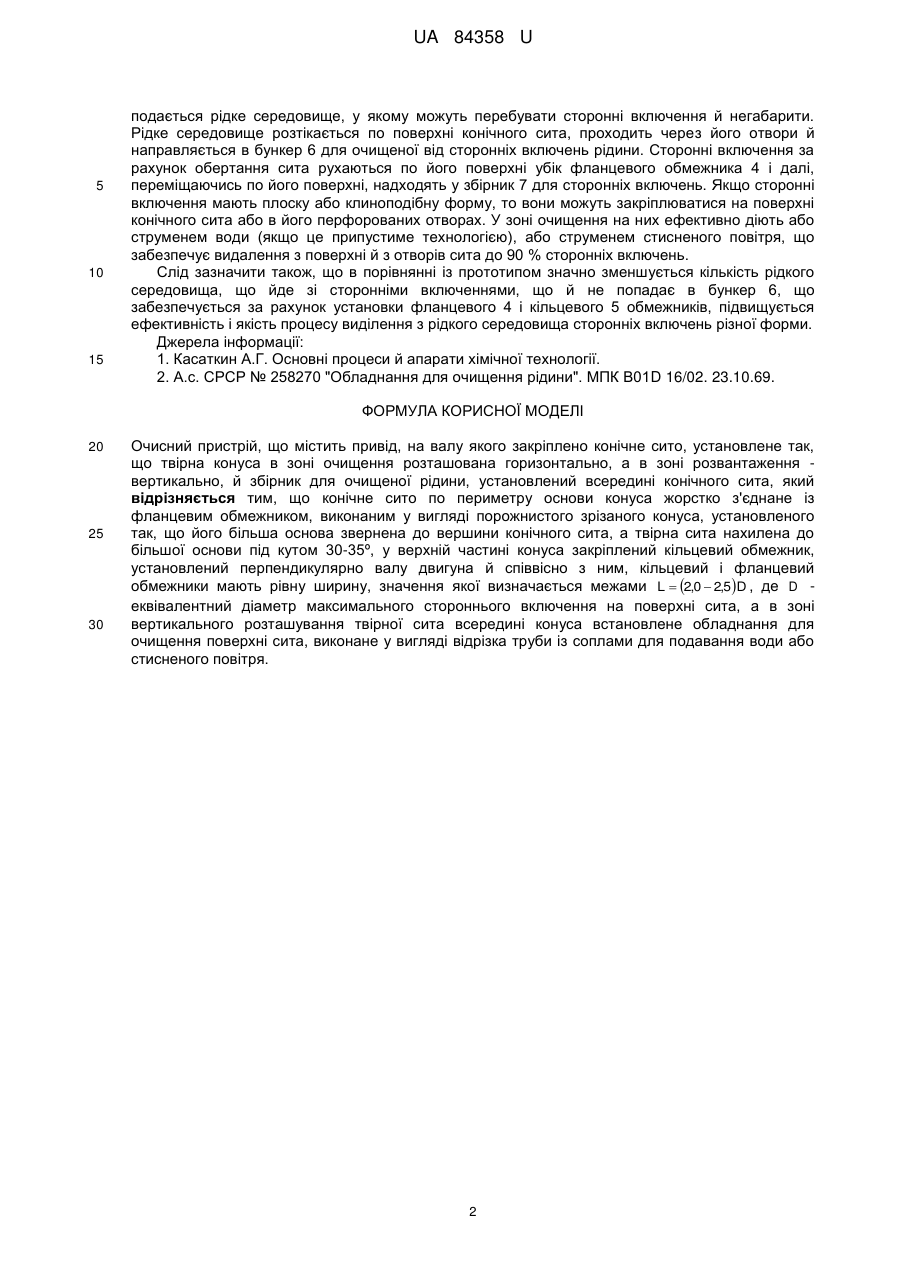

Реферат: UA 84358 U UA 84358 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для очищення рідких середовищ від сторонніх включень і негабаритів і може використовуватися в різних галузях промисловості для виділення з рідких середовищ різних сторонніх включень і негабаритів. Відомий пристрій обладнання для очищення рідких середовищ від негабаритів і сторонніх включень із використанням плоского сита - плоскої перфорованої поверхні з отворами заданого розміру, у процесі використання якого рідке середовище вільно проходить через перфоровані отвори, а негабарити й сторонні включення залишаються на поверхні й періодично або постійно з неї видаляються [1]. Недоліками даного пристрою є необхідність очищення перфорованих отворів, можливість засмічення отворів клиноподібними негабаритами, що важко видаляються, нераціональність сполучення процесів очищення рідких середовищ від сторонніх включень і негабаритів та очищення перфорованих отворів. Найбільш близьким по технічній суті та результату, що досягається, пропонованому очисному пристрою є "Пристрій для очищення рідини", що містить привід, на валу якого укріплено конічне сито, установлене так, що твірна конуса в зоні очищення розташовується горизонтально, а в зоні розвантаження перебуває у вертикальному положенні, що забезпечує поділ рідкого середовища й сторонніх включень, які направляються в приймач, розташований під конічним ситом [2] Недоліком даного пристрою (прототипу) є: 1) сторонні включення й негабарити видаляються з поверхні сита не тільки при вертикальному положенні твірної конуса, що ускладнює їхній збір; 2) значний обсяг рідини не попадає в збірник очищеної рідини; 3) має місце засмічення перфорованих отворів, клиноподібними частками, що приводить до погіршення ефективності процесу очищення. Технічною задачею корисної моделі є максимальна мінімізація зазначених недоліків, підвищення якості поділу рідини й сторонніх включень і усунення засмічень перфорованих отворів клиноподібними частками. Поставлена задача вирішується за рахунок того, що відоме обладнання для очищення рідини містить конічне сито, установлене на валу привода, і збірник для очищеної рідини, розташований під конічним ситом, яке встановлено так, що твірна конуса в зоні очищення розташовується горизонтально, а в зоні розвантаження - вертикально, внаслідок чого не забезпечується ефективний поділ рідини й сторонніх включень і перфоровані отвори можуть засмічуватися клиноподібними включеннями, а згідно з корисною моделлю, конічне сито по периметру основи конуса жорстко з'єднане із фланцевим обмежником, виконаним у вигляді порожнистого зрізаного конуса, установленого так, що його більша основа звернена до вершини конічного сита, а твірна сита нахилена до більшої основи під кутом 30-35 º, у верхній частині конуса закріплений кільцевий обмежник, установлений перпендикулярно валу двигуна й співвісно з ним, кільцевий і фланцевий обмежники мають рівну ширину, значення якої визначається межами L=(2,0-2,5)D, де D - еквівалентний діаметр максимального стороннього включення на поверхні сита, а в зоні вертикального розташування твірної сита всередині конуса встановлене обладнання для очищення поверхні сита, виконане у вигляді відрізка труби із соплами для подавання воді або стисненого повітря. Схема очисного обладнання наведена на фіг. 1, 2. Очисне обладнання містить конічне сито 1, закріплене на валу 2 двигуна (приводу) 3, фланцевий обмежник 4, кільцевий обмежник 5, бункер 6 для очищеної від сторонніх включень рідкого середовища, збірник 7 для сторонніх включень і обладнання для очищення поверхні сита від плоских і клинчастих негабаритів 8. При цьому фланцевий обмежник 4 виконаний у вигляді порожнистого зрізаного конуса, менша основа якого дорівнює основі конічного сита 1 і жорстко закріплена на ньому, більша основа звернена до вершини конічного сита, а твірна нахилена до більшої основи під кутом 3035 º; кільцевий обмежник 5 закріплений у верхній частині конічного сита 1, перпендикулярно валу 2 двигуна 3 і співвісно з ним; кільцевий і фланцевий обмежники мають однакову ширину, значення якої визначається межами L=(2,0-2,5)D, де D - еквівалентний діаметр максимального стороннього включення на поверхні сита; обладнання для очищення сита від плоских клинчастих сторонніх включень виконане у вигляді відрізка вертикальної труби із соплами, установленої всередині конуса в просторі між бункером 6 для очищеної від сторонніх включень води й внутрішньою поверхнею конічного сита 1. Робота очисного обладнання здійснюється в такий спосіб. Включається двигун 3, що забезпечує обертання конічного сита 1 і з'єднаних з ним фланцевого обмежника 4 і дискового обмежника 5 із заданою швидкістю. На поверхню сита 1 1 UA 84358 U 5 10 15 подається рідке середовище, у якому можуть перебувати сторонні включення й негабарити. Рідке середовище розтікається по поверхні конічного сита, проходить через його отвори й направляється в бункер 6 для очищеної від сторонніх включень рідини. Сторонні включення за рахунок обертання сита рухаються по його поверхні убік фланцевого обмежника 4 і далі, переміщаючись по його поверхні, надходять у збірник 7 для сторонніх включень. Якщо сторонні включення мають плоску або клиноподібну форму, то вони можуть закріплюватися на поверхні конічного сита або в його перфорованих отворах. У зоні очищення на них ефективно діють або струменем води (якщо це припустиме технологією), або струменем стисненого повітря, що забезпечує видалення з поверхні й з отворів сита до 90 % сторонніх включень. Слід зазначити також, що в порівнянні із прототипом значно зменшується кількість рідкого середовища, що йде зі сторонніми включеннями, що й не попадає в бункер 6, що забезпечується за рахунок установки фланцевого 4 і кільцевого 5 обмежників, підвищується ефективність і якість процесу виділення з рідкого середовища сторонніх включень різної форми. Джерела інформації: 1. Касаткин А.Г. Основні процеси й апарати хімічної технології. 2. А.с. СРСР № 258270 "Обладнання для очищення рідини". МПК B01D 16/02. 23.10.69. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Очисний пристрій, що містить привід, на валу якого закріплено конічне сито, установлене так, що твірна конуса в зоні очищення розташована горизонтально, а в зоні розвантаження вертикально, й збірник для очищеної рідини, установлений всередині конічного сита, який відрізняється тим, що конічне сито по периметру основи конуса жорстко з'єднане із фланцевим обмежником, виконаним у вигляді порожнистого зрізаного конуса, установленого так, що його більша основа звернена до вершини конічного сита, а твірна сита нахилена до більшої основи під кутом 30-35º, у верхній частині конуса закріплений кільцевий обмежник, установлений перпендикулярно валу двигуна й співвісно з ним, кільцевий і фланцевий обмежники мають рівну ширину, значення якої визначається межами L  2,0  2,5D , де D еквівалентний діаметр максимального стороннього включення на поверхні сита, а в зоні вертикального розташування твірної сита всередині конуса встановлене обладнання для очищення поверхні сита, виконане у вигляді відрізка труби із соплами для подавання води або стисненого повітря. 2 UA 84358 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
