Спосіб передачі повідомлень за допомогою модифікованої відносної фазоамплітудної модуляції і малорівневого квантування

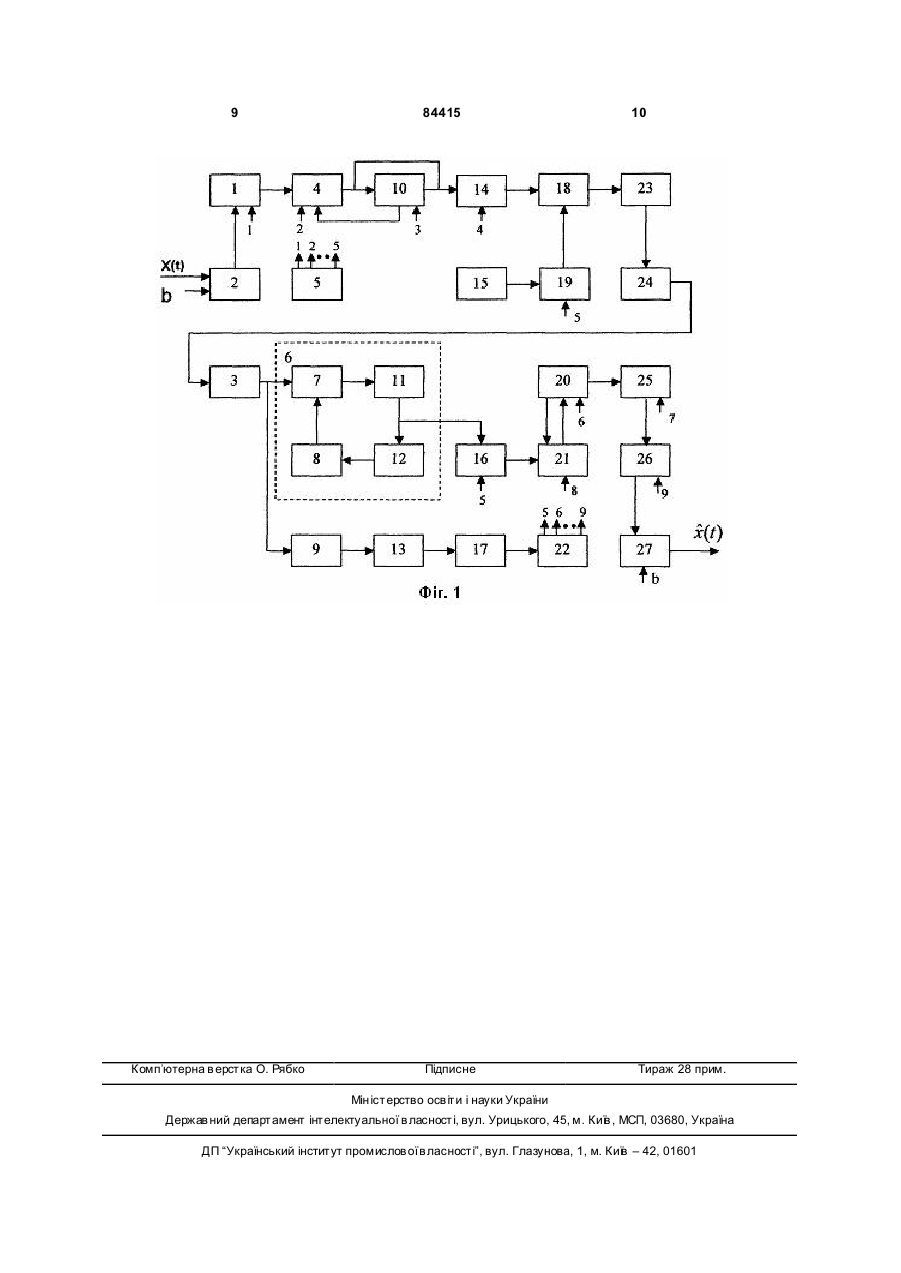

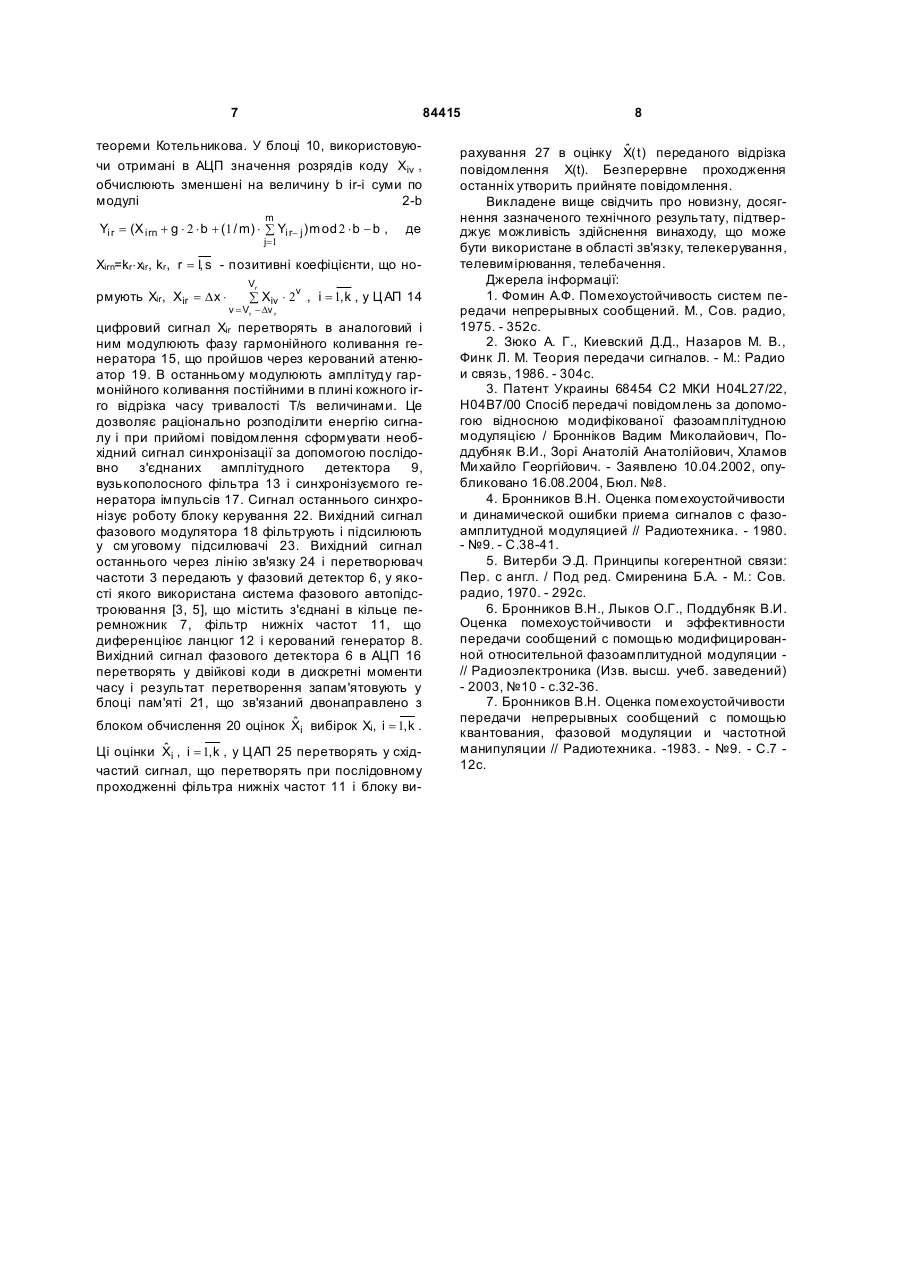

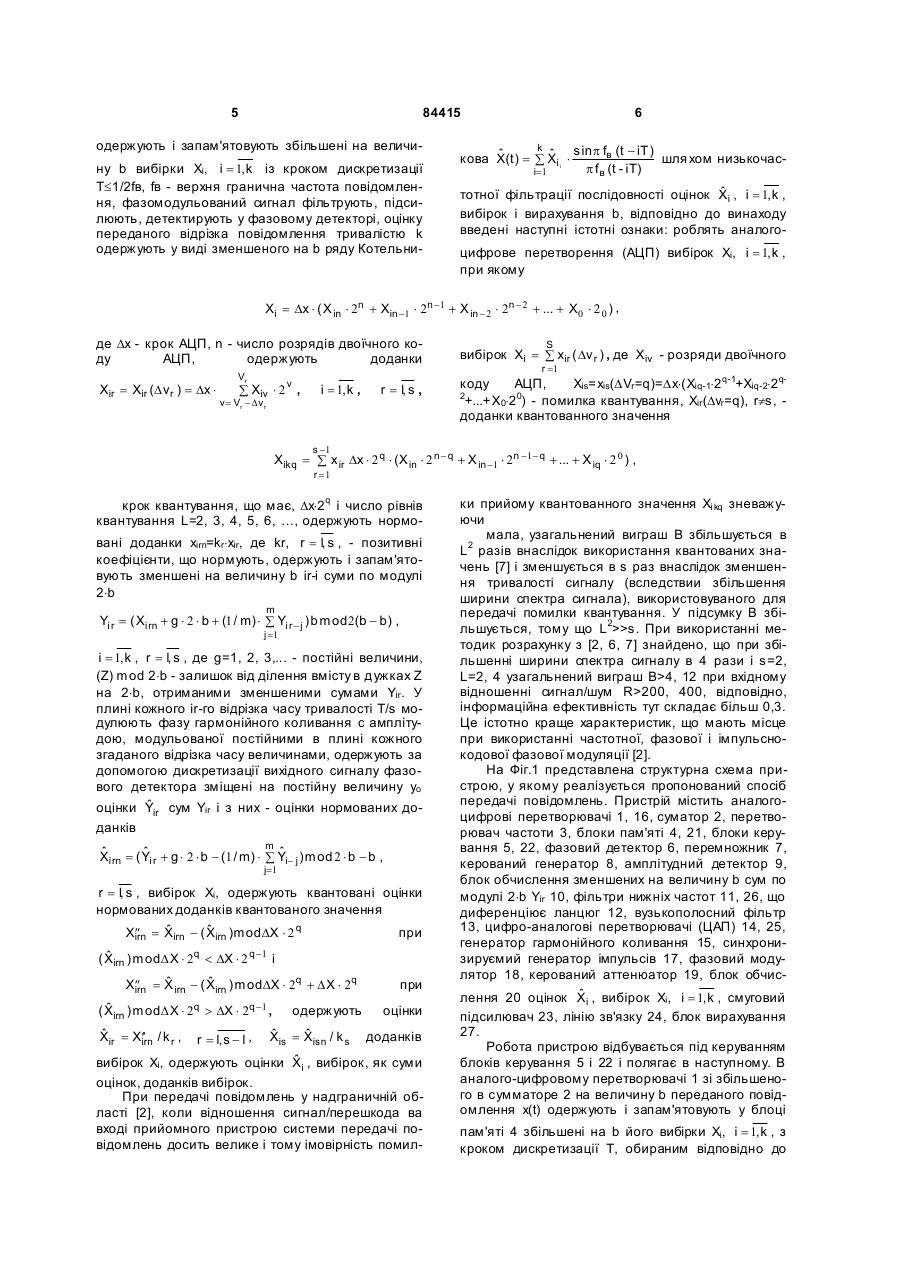

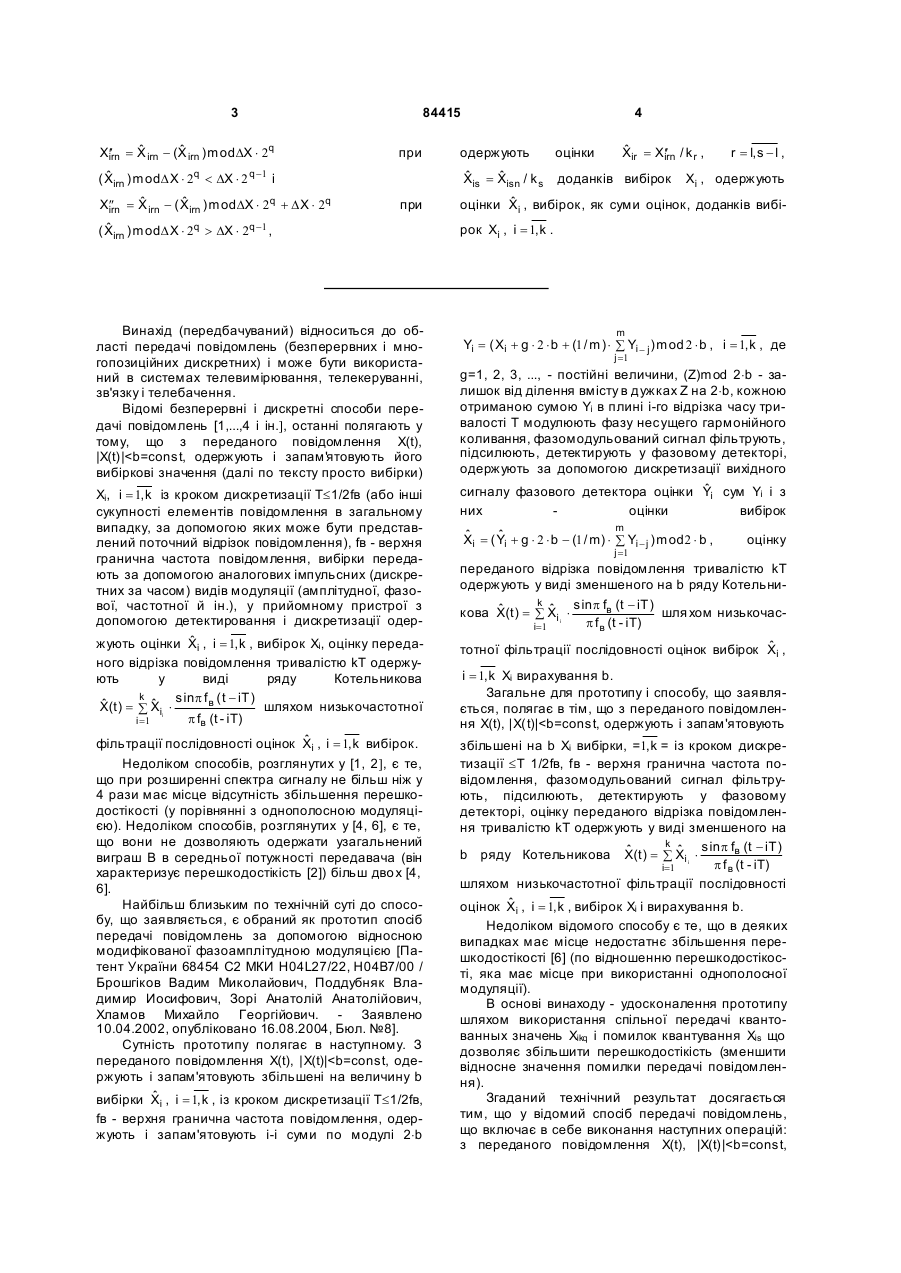

Спосіб передачі повідомлень за допомогою модифікованої відносної фазоамплітудної модуляції і малорівневого квантування, який полягає в тому, що з переданого повідомлення X(t), | X( t ) | DX × 2q -1 , Винахід (передбачуваний) відноситься до області передачі повідомлень (безперервних і многопозиційних дискретних) і може бути використаний в системах телевимірювання, телекеруванні, зв'язку і телебачення. Відомі безперервні і дискретні способи передачі повідомлень [1,...,4 і ін.], останні полягають у тому, що з переданого повідомлення X(t), |X(t)|s. При використанні методик розрахунку з [2, 6, 7] знайдено, що при збільшенні ширини спектра сигналу в 4 рази і s=2, L=2, 4 узагальнений виграш В>4, 12 при вхідному відношенні сигнал/шум R>200, 400, відповідно, інформаційна ефективність тут складає більш 0,3. Це істотно краще характеристик, що мають місце при використанні частотної, фазової і імпульснокодової фазової модуляції [2]. На Фіг.1 представлена структурна схема пристрою, у якому реалізується пропонований спосіб передачі повідомлень. Пристрій містить аналогоцифрові перетворювачі 1, 16, суматор 2, перетворювач частоти 3, блоки пам'яті 4, 21, блоки керування 5, 22, фазовий детектор 6, перемножник 7, керований генератор 8, амплітудний детектор 9, блок обчислення зменшених на величину b сум по модулі 2×b Yir 10, фільтри нижніх частот 11, 26, що диференціює ланцюг 12, вузькополосний фільтр 13, цифро-аналогові перетворювачі (ЦАП) 14, 25, генератор гармонійного коливання 15, синхронизируємий генератор імпульсів 17, фазовий модулятор 18, керований аттенюатор 19, блок обчисˆ лення 20 оцінок Xi , вибірок Хі, i = 1, k , смуговий підсилювач 23, лінію зв'язку 24, блок вирахування 27. Робота пристрою відбувається під керуванням блоків керування 5 і 22 і полягає в наступному. В аналого-цифровому перетворювачі 1 зі збільшеного в сумматоре 2 на величину b переданого повідомлення x(t) одержують і запам'ятовують у блоці пам'яті 4 збільшені на b його вибірки Хі, i = 1, k , з кроком дискретизації Т, обираним відповідно до 7 84415 теореми Котельникова. У блоці 10, використовуючи отримані в АЦП значення розрядів коду Xiv , обчислюють зменшені на величину b ir-і суми по модулі 2-b Yir m (X irn + g × 2 × b + (1 / m) × å Yir- j ) mod 2 × b - b , = 1 j де Хirn=kr×xir, kr, r = l, s - позитивні коефіцієнти, що нормують Хir, Xir = D x × Vr å Xiv v = Vr - Dv r × 2v , i = 1, k , у ЦАП 14 цифровий сигнал Хir перетворять в аналоговий і ним модулюють фазу гармонійного коливання генератора 15, що пройшов через керований атенюатор 19. В останньому модулюють амплітуду гармонійного коливання постійними в плині кожного irго відрізка часу тривалості T/s величинами. Це дозволяє раціонально розподілити енергію сигналу і при прийомі повідомлення сформувати необхідний сигнал синхронізації за допомогою послідовно з'єднаних амплітудного детектора 9, вузькополосного фільтра 13 і синхронізуємого генератора імпульсів 17. Сигнал останнього синхронізує роботу блоку керування 22. Вихідний сигнал фазового модулятора 18 фільтрують і підсилюють у см уговому підсилювачі 23. Вихідний сигнал останнього через лінію зв'язку 24 і перетворювач частоти 3 передають у фазовий детектор 6, у якості якого використана система фазового автопідстроювання [3, 5], що містить з'єднані в кільце перемножник 7, фільтр нижніх частот 11, що диференціює ланцюг 12 і керований генератор 8. Вихідний сигнал фазового детектора 6 в АЦП 16 перетворять у двійкові коди в дискретні моменти часу і результат перетворення запам'ятовують у блоці пам'яті 21, що зв'язаний двонаправлено з ˆ блоком обчислення 20 оцінок Xi вибірок Xі, i = 1, k . ˆ Ці оцінки Xi , i = 1, k , у ЦАП 25 перетворять у східчастий сигнал, що перетворять при послідовному проходженні фільтра нижніх частот 11 і блоку ви 8 ˆ рахування 27 в оцінку X( t ) переданого відрізка повідомлення X(t). Безперервне проходження останніх утворить прийняте повідомлення. Викладене вище свідчить про новизну, досягнення зазначеного технічного результату, підтверджує можливість здійснення винаходу, що може бути використане в області зв'язку, телекерування, телевимірювання, телебачення. Джерела інформації: 1. Фомин А.Ф. Помехоустойчивость систем передачи непрерывных сообщений. М., Сов. радио, 1975. - 352с. 2. Зюко А. Г., Киевский Д.Д., Назаров М. В., Финк Л. М. Теория передачи сигналов. - М.: Радио и связь, 1986. - 304с. 3. Патент Украины 68454 С2 МКИ Н04L27/22, Н04В7/00 Спосіб передачі повідомлень за допомогою відносною модифікованої фазоамплітудною модуляцією / Бронніков Вадим Миколайович, Поддубняк В.И., Зорі Анатолій Анатолійович, Хламов Ми хайло Георгійович. - Заявлено 10.04.2002, опубликовано 16.08.2004, Бюл. №8. 4. Бронников В.Н. Оценка помехоустойчивости и динамической ошибки приема сигналов с фазоамплитудной модуляцией // Радиотехника. - 1980. - №9. - С.38-41. 5. Витерби Э.Д. Принципы когерентной связи: Пер. с англ. / Под ред. Смиренина Б.А. - М.: Сов. радио, 1970. - 292с. 6. Бронников В.Н., Лыков О.Г., Поддубняк В.И. Оценка помехоустойчивости и эффективности передачи сообщений с помощью модифицированной относительной фазоамплитудной модуляции // Радиоэлектроника (Изв. высш. учеб. заведений) - 2003, №10 - с.32-36. 7. Бронников В.Н. Оценка помехоустойчивости передачи непрерывных сообщений с помощью квантования, фазовой модуляции и частотной манипуляции // Радиотехника. -1983. - №9. - С.7 12с. 9 Комп’ютерна в ерстка О. Рябко 84415 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
