Підставка під мобільний телефон

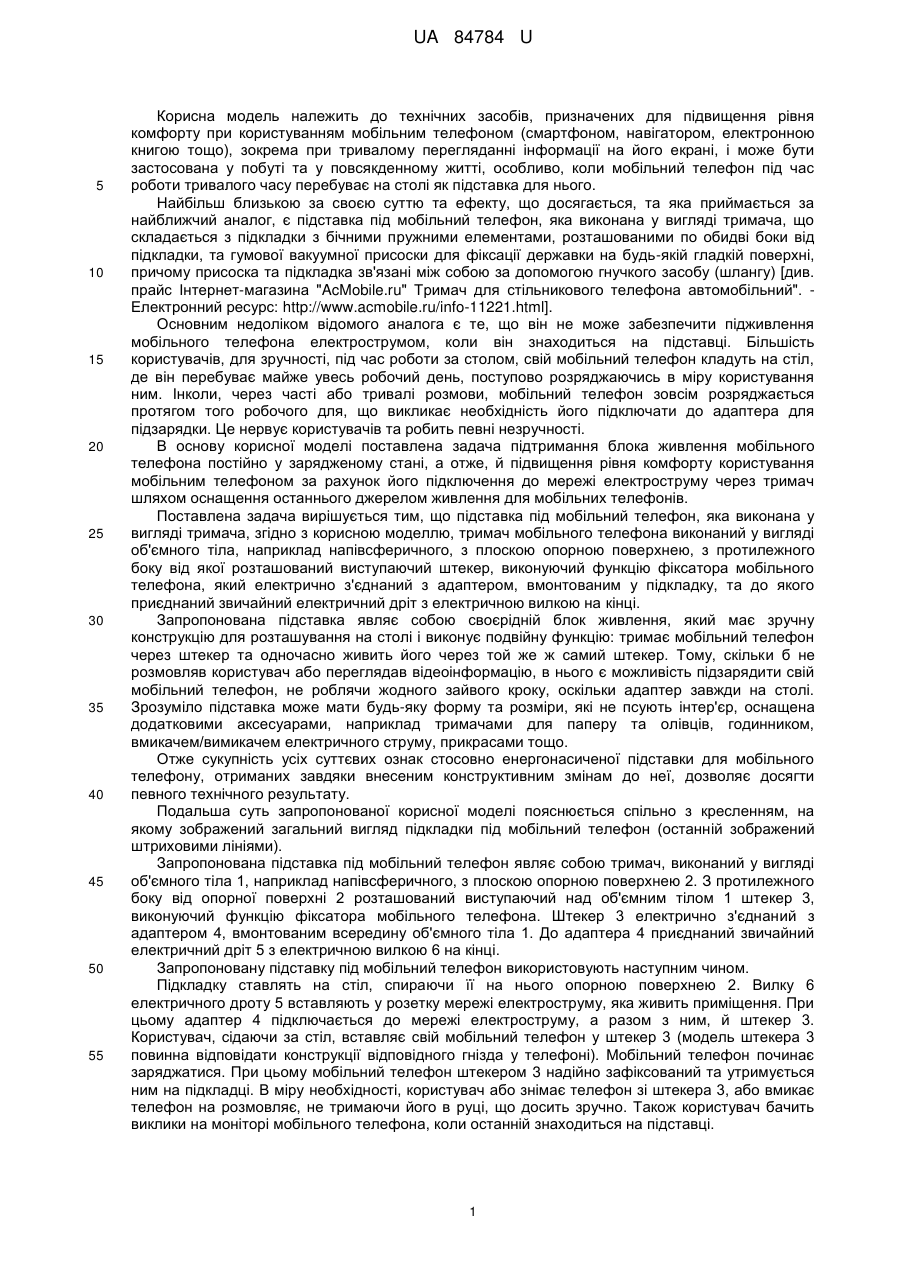

Реферат: UA 84784 U UA 84784 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технічних засобів, призначених для підвищення рівня комфорту при користуванням мобільним телефоном (смартфоном, навігатором, електронною книгою тощо), зокрема при тривалому перегляданні інформації на його екрані, і може бути застосована у побуті та у повсякденному житті, особливо, коли мобільний телефон під час роботи тривалого часу перебуває на столі як підставка для нього. Найбільш близькою за своєю суттю та ефекту, що досягається, та яка приймається за найближчий аналог, є підставка під мобільний телефон, яка виконана у вигляді тримача, що складається з підкладки з бічними пружними елементами, розташованими по обидві боки від підкладки, та гумової вакуумної присоски для фіксації державки на будь-якій гладкій поверхні, причому присоска та підкладка зв'язані між собою за допомогою гнучкого засобу (шлангу) [див. прайс Інтернет-магазина "AcMobile.ru" Тримач для стільникового телефона автомобільний". Електронний ресурс: http://www.acmobile.ru/info-11221.html]. Основним недоліком відомого аналога є те, що він не може забезпечити підживлення мобільного телефона електрострумом, коли він знаходиться на підставці. Більшість користувачів, для зручності, під час роботи за столом, свій мобільний телефон кладуть на стіл, де він перебуває майже увесь робочий день, поступово розряджаючись в міру користування ним. Інколи, через часті або тривалі розмови, мобільний телефон зовсім розряджається протягом того робочого для, що викликає необхідність його підключати до адаптера для підзарядки. Це нервує користувачів та робить певні незручності. В основу корисної моделі поставлена задача підтримання блока живлення мобільного телефона постійно у зарядженому стані, а отже, й підвищення рівня комфорту користування мобільним телефоном за рахунок його підключення до мережі електроструму через тримач шляхом оснащення останнього джерелом живлення для мобільних телефонів. Поставлена задача вирішується тим, що підставка під мобільний телефон, яка виконана у вигляді тримача, згідно з корисною моделлю, тримач мобільного телефона виконаний у вигляді об'ємного тіла, наприклад напівсферичного, з плоскою опорною поверхнею, з протилежного боку від якої розташований виступаючий штекер, виконуючий функцію фіксатора мобільного телефона, який електрично з'єднаний з адаптером, вмонтованим у підкладку, та до якого приєднаний звичайний електричний дріт з електричною вилкою на кінці. Запропонована підставка являє собою своєрідній блок живлення, який має зручну конструкцію для розташування на столі і виконує подвійну функцію: тримає мобільний телефон через штекер та одночасно живить його через той же ж самий штекер. Тому, скільки б не розмовляв користувач або переглядав відеоінформацію, в нього є можливість підзарядити свій мобільний телефон, не роблячи жодного зайвого кроку, оскільки адаптер завжди на столі. Зрозуміло підставка може мати будь-яку форму та розміри, які не псують інтер'єр, оснащена додатковими аксесуарами, наприклад тримачами для паперу та олівців, годинником, вмикачем/вимикачем електричного струму, прикрасами тощо. Отже сукупність усіх суттєвих ознак стосовно енергонасиченої підставки для мобільного телефону, отриманих завдяки внесеним конструктивним змінам до неї, дозволяє досягти певного технічного результату. Подальша суть запропонованої корисної моделі пояснюється спільно з кресленням, на якому зображений загальний вигляд підкладки під мобільний телефон (останній зображений штриховими лініями). Запропонована підставка під мобільний телефон являє собою тримач, виконаний у вигляді об'ємного тіла 1, наприклад напівсферичного, з плоскою опорною поверхнею 2. З протилежного боку від опорної поверхні 2 розташований виступаючий над об'ємним тілом 1 штекер 3, виконуючий функцію фіксатора мобільного телефона. Штекер 3 електрично з'єднаний з адаптером 4, вмонтованим всередину об'ємного тіла 1. До адаптера 4 приєднаний звичайний електричний дріт 5 з електричною вилкою 6 на кінці. Запропоновану підставку під мобільний телефон використовують наступним чином. Підкладку ставлять на стіл, спираючи її на нього опорною поверхнею 2. Вилку 6 електричного дроту 5 вставляють у розетку мережі електроструму, яка живить приміщення. При цьому адаптер 4 підключається до мережі електроструму, а разом з ним, й штекер 3. Користувач, сідаючи за стіл, вставляє свій мобільний телефон у штекер 3 (модель штекера 3 повинна відповідати конструкції відповідного гнізда у телефоні). Мобільний телефон починає заряджатися. При цьому мобільний телефон штекером 3 надійно зафіксований та утримується ним на підкладці. В міру необхідності, користувач або знімає телефон зі штекера 3, або вмикає телефон на розмовляє, не тримаючи його в руці, що досить зручно. Також користувач бачить виклики на моніторі мобільного телефона, коли останній знаходиться на підставці. 1 UA 84784 U 5 10 15 20 25 30 35 40 45 Отже звичайна підставка набула нових функціональних можливостей за рахунок оснащення її додатковими та розповсюдженими вузлами, більша частина яких прихована всередині її об'ємного тіла 1. Запропонована корисна модель перевірена на практиці. Підставка під мобільний телефон не містить у своєму складі жодних вузлів та деталей, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема у галузі виготовлення блоків живлення приймально-передаючих пристроїв, зокрема адаптерів, а отже є придатною для промислового застосування, має технічні й інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено подібних багатофункціональних підставок під мобільний телефон. Суттєва відмінність запропонованої корисної моделі, у порівнянні з раніш відомими, полягає у наділенні звичайної підставки для мобільного телефона додатковим енергопостачальним пристроєм для зарядження телефону а також додатковими аксесуарами для канцелярських товарів. Вказана відмінність, безумовно, розширює техніко-функціональні можливості підставки, її розміри не збільшені, проте вона робить користування телефоном більш зручнішим, а під час зберігання - автоматично підтримує мобільний телефон у зарядженому стані. Жодна з відомих підставок під мобільні телефоні не може володіти вказаною і такою необхідною властивістю, оскільки не містять у своєму складі такої важливої суттєвої ознаки, яка заявлена у пропозиції, а саме блока енергопостачання. До технічних переваг запропонованої корисної моделі, у порівнянні з найближчим аналогом, можна віднести наступне: - розширення техніко-функціональних можливостей за рахунок оснащення підставки адаптером для підзарядки мобільного телефона; - багатофункціональність штекера: він одночасно виконує функцію підведення електроструму та надійного утримання телефона; - простота реалізації пропозиції за рахунок використання звичайних відомих та розповсюджених вузлів та деталей; - естетичність виробу через прихованість вузлів у об'ємному тілі. Соціальний ефект від впровадження запропонованої корисної моделі, у порівнянні з використанням найближчого аналога, отримують за рахунок підвищення комфортності користування мобільним телефоном під час знаходження на робочому місці та за рахунок зберігання мобільного телефона з одночасним його зарядженням. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Підставка під мобільний телефон, яка виконана у вигляді тримача, яка відрізняється тим, що тримач мобільного телефона виконаний у вигляді об'ємного тіла, наприклад напівсферичного, з плоскою опорною поверхнею, з протилежного боку від якої розташований виступаючий штекер, виконуючий функцію фіксатора мобільного телефона, який електрично з'єднаний з адаптером, вмонтованим у підкладку, та до якого приєднаний звичайний електричний дріт з електричною вилкою на кінці. 2. Підставка під мобільний телефон за п. 1, яка відрізняється тим, що оснащена додатковими аксесуарами, наприклад тримачами для паперу та олівців, годинником, вмикачем/вимикачем електричного струму, прикрасами тощо. 2 UA 84784 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
