Мастика полімерна вібротермопоглинальна “демпфішторм-тп”

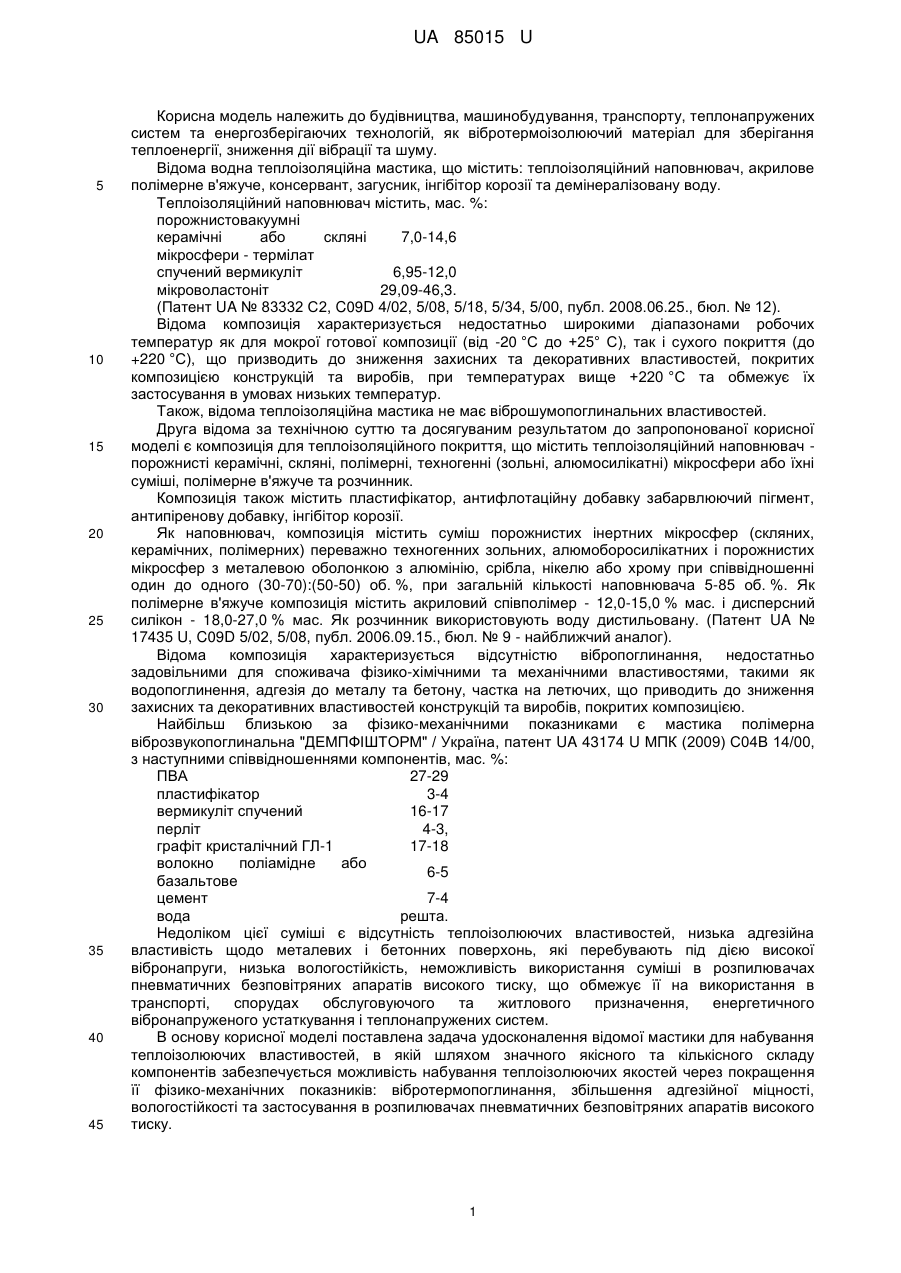

Реферат: Мастика полімерна вібротермопоглинальна містить: графіт кристалічний, вермикуліт, цемент та воду. Додатково мастика містить порожнисті, техногенні алюмосилікатні мікросфери, в'яжуче стирол-акриловий співполімер або алкідно-стирольну смолу. UA 85015 U (12) UA 85015 U UA 85015 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівництва, машинобудування, транспорту, теплонапружених систем та енергозберігаючих технологій, як вібротермоізолюючий матеріал для зберігання теплоенергії, зниження дії вібрації та шуму. Відома водна теплоізоляційна мастика, що містить: теплоізоляційний наповнювач, акрилове полімерне в'яжуче, консервант, загусник, інгібітор корозії та демінералізовану воду. Теплоізоляційний наповнювач містить, мас. %: порожнистовакуумні керамічні або скляні 7,0-14,6 мікросфери - термілат спучений вермикуліт 6,95-12,0 мікроволастоніт 29,09-46,3. (Патент UA № 83332 С2, C09D 4/02, 5/08, 5/18, 5/34, 5/00, публ. 2008.06.25., бюл. № 12). Відома композиція характеризується недостатньо широкими діапазонами робочих температур як для мокрої готової композиції (від -20 °C до +25° С), так і сухого покриття (до +220 °C), що призводить до зниження захисних та декоративних властивостей, покритих композицією конструкцій та виробів, при температурах вище +220 °C та обмежує їх застосування в умовах низьких температур. Також, відома теплоізоляційна мастика не має віброшумопоглинальних властивостей. Друга відома за технічною суттю та досягуваним результатом до запропонованої корисної моделі є композиція для теплоізоляційного покриття, що містить теплоізоляційний наповнювач порожнисті керамічні, скляні, полімерні, техногенні (зольні, алюмосилікатні) мікросфери або їхні суміші, полімерне в'яжуче та розчинник. Композиція також містить пластифікатор, антифлотаційну добавку забарвлюючий пігмент, антипіренову добавку, інгібітор корозії. Як наповнювач, композиція містить суміш порожнистих інертних мікросфер (скляних, керамічних, полімерних) переважно техногенних зольних, алюмоборосилікатних і порожнистих мікросфер з металевою оболонкою з алюмінію, срібла, нікелю або хрому при співвідношенні один до одного (30-70):(50-50) об. %, при загальній кількості наповнювача 5-85 об. %. Як полімерне в'яжуче композиція містить акриловий співполімер - 12,0-15,0 % мас. і дисперсний силікон - 18,0-27,0 % мас. Як розчинник використовують воду дистильовану. (Патент UA № 17435 U, C09D 5/02, 5/08, публ. 2006.09.15., бюл. № 9 - найближчий аналог). Відома композиція характеризується відсутністю вібропоглинання, недостатньо задовільними для споживача фізико-хімічними та механічними властивостями, такими як водопоглинення, адгезія до металу та бетону, частка на летючих, що приводить до зниження захисних та декоративних властивостей конструкцій та виробів, покритих композицією. Найбільш близькою за фізико-механічними показниками є мастика полімерна віброзвукопоглинальна "ДЕМПФІШТОРМ" / Україна, патент UA 43174 U МПК (2009) С04В 14/00, з наступними співвідношеннями компонентів, мас. %: ПВА 27-29 пластифікатор 3-4 вермикуліт спучений 16-17 перліт 4-3, графіт кристалічний ГЛ-1 17-18 волокно поліамідне або 6-5 базальтове цемент 7-4 вода решта. Недоліком цієї суміші є відсутність теплоізолюючих властивостей, низька адгезійна властивість щодо металевих і бетонних поверхонь, які перебувають під дією високої вібронапруги, низька вологостійкість, неможливість використання суміші в розпилювачах пневматичних безповітряних апаратів високого тиску, що обмежує її на використання в транспорті, спорудах обслуговуючого та житлового призначення, енергетичного вібронапруженого устаткування і теплонапружених систем. В основу корисної моделі поставлена задача удосконалення відомої мастики для набування теплоізолюючих властивостей, в якій шляхом значного якісного та кількісного складу компонентів забезпечується можливість набування теплоізолюючих якостей через покращення її фізико-механічних показників: вібротермопоглинання, збільшення адгезійної міцності, вологостійкості та застосування в розпилювачах пневматичних безповітряних апаратів високого тиску. 1 UA 85015 U 5 10 15 20 Поставлена задача вирішується тим, що мастика полімерна вібротермопоглинальна ДЕМПФІШТОРМ - ТП, що містить - графіт кристалічний, вермикуліт, цемент та воду, згідно з корисною моделлю додатково містить порожнисті, техногенні алюмосилікатні мікросфери, в'яжуче – стирол-акриловий співполімер або алкідно-стирольну смолу, наступного складу компонентів, мас, %: алюмосилікатні мікросфери 20-22 стирол-акриловий співполімер 28-30 (або алкідно-стирольна смола) вермикуліт 13-11 графіт кристалічний 18-16 цемент 6-2 вода решта. Мастика полімерна вібротермопоглинальна ДЕМПФІШТОРМ-ТП, що заявляється, являє собою рідку пастоподібну масу на водній основі тепло-сірого кольору. Введення до складу мастики стирол-акрилового співполімеру, алюмосилікатних мікросфер, вермикуліту дало можливість отримати якісно нові фізико-механічні показники, надало високі теплоізолюючі властивості, збільшення вібропоглинання, адгезійної міцності, тріщиностійкості та можливості застосування з використанням пневматичних безповітряних апаратів високого тиску. Запропонована мастика має багатофункціональне призначення для тепло-, вібро-, звукоізоляційного покриття поверхонь металу, бетону, дерева та інших будівельних матеріалів для використання в машинобудуванні, теплонапружених системах, будівельних спорудах, транспортних засобах, спорудах промислового призначення. Процес приготування мастичної суміші проводиться в спеціальному змішувачі, в який завантажують розраховану кількість компонентів та розмішують до досягнення однорідної маси. Для оцінки фізико-механічних показників мастики полімерної вібротермопоглинальної ДЕМПФІШТОРМ-ТП були виготовлені три варіанти сумішей, які наведені в таблиці. № з/п Найменування компонентів 1 2 1 алюмосилікатні мікросфери стирол-акриловий співполімер 2 алкідно-стирольна смола 3 вермикуліт 4 графіт кристалічний 5 цемент 6 вода 3 20 або Кількість мас. % 4 21 5 22 28 29 30 13 18 6 решта 12 17 4 решта 11 16 2 решта В результаті проведених випробувань трьох варіантів сумішей були отримані наступні фізико-механічні показники: 1100-1200 густина мастики 3 кг/м коефіцієнт механічних втрат 0,09-0,18 коефіцієнт звукопоглинання 0,1-0,4 при частоті 250-6000 Гц 0,8-1,2 адгезійна міцність МПа вогнестійкість /група важкогорюгорючості/ ча токсичність нетоксична зовнішній колір темно-сіра від робоча температура 20+240 °C. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Мастика полімерна вібротермопоглинальна, що містить: графіт кристалічний, вермикуліт, цемент та воду, яка відрізняється тим, що додатково має порожнисті, техногенні 2 UA 85015 U алюмосилікатні мікросфери, в'яжуче - стирол-акриловий співполімер або алкідно-стирольну смолу, при наступному складі компонентів, мас. %: алюмосилікатні мікросфери 20-22 cтирол-акриловий співполімер або алкідно-стирольна смола 28-30 вермикуліт графіт кристалічний цемент вода 13-11 18-16 6-2 решта. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
