Формула / Реферат

Спосіб циклічного алмазно-електрохімічного шліфування в графітовмісному середовищі, який відрізняється тим, що пуансон або матрицю, які армовані твердим сплавом, шліфують одночасно з матеріалом високої теплопровідності (наприклад із латуні), причому обробку деталі, армованої твердим сплавом, здійснюють на прямій полярності (U=6B), а зразка з латуні - на зворотній (U=12B) при співвідношенні довжин 3:1.

Текст

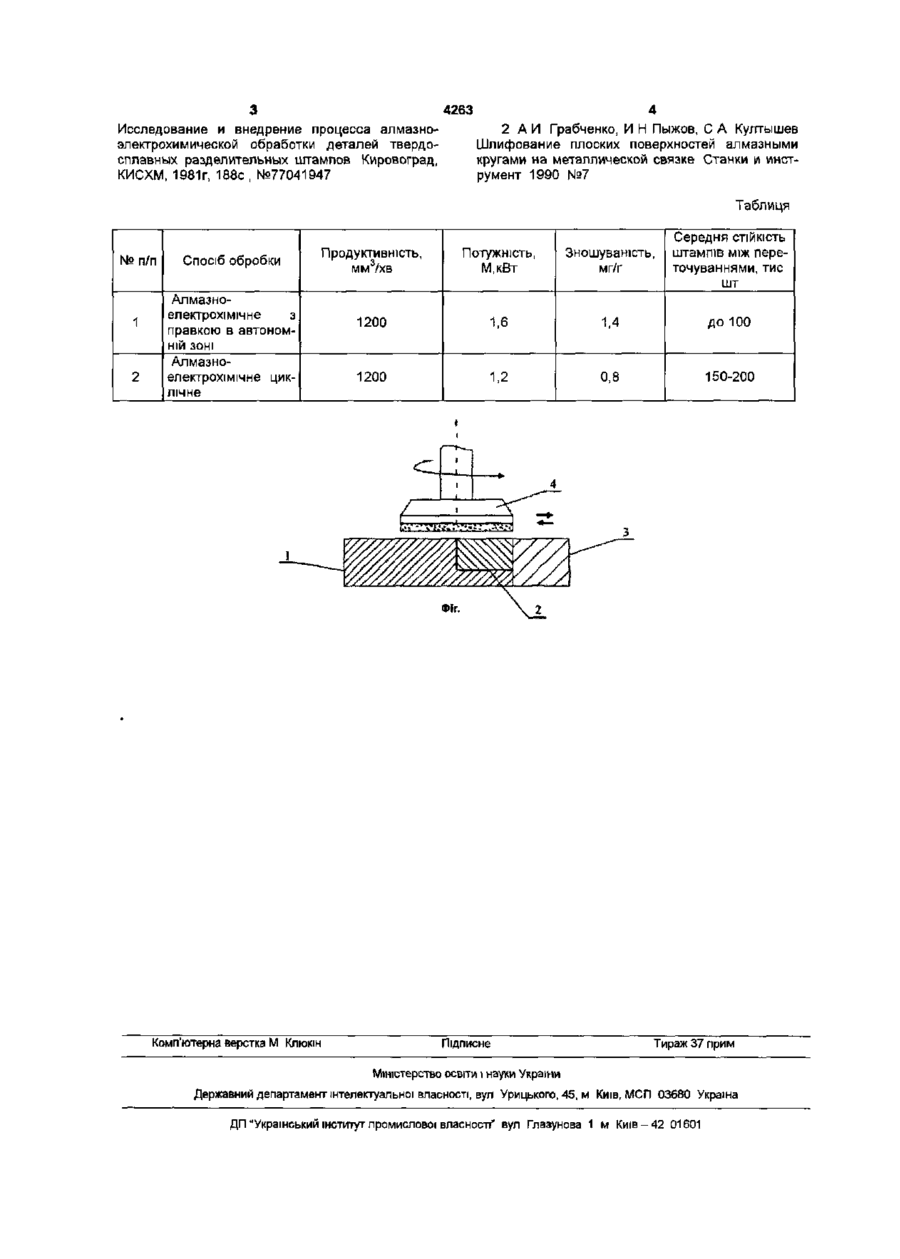

Спосіб циклічного алмазно-електрохімічного шліфування в графітовмісному середовищі, який відрізняється тим, що пуансон або матрицю, які армовані твердим сплавом, шліфують одночасно з матеріалом високої теплопровідності (наприклад із латуні), причому обробку деталі, армованої твердим сплавом, здійснюють на прямій полярності (U=6B), а зразка з латуні - на зворотній (U=12B) при співвідношенні довжин 3 1 Винахід відноситься до комбінованих електрофізичних і електрохімічних методів обробки, зокрема до способу алмазно-електрохімічного шліфування робочих елементів твердосплавних розділових штампів Відомий спосіб алмазно-електрохімічного циклічного шліфування з автоматичною зміною полярності по заданій програмі [1] Найближчим технічним рішенням є алмазноелектрохімічне шліфування плоских поверхонь з безперервним автоматичним керуванням ріжучого рельєфу [2] Однак зазначені методи обробки не дозволяють зменшити високу теплонапруженість процесу, що виникає на робочих поверхнях твердосплавних штампів, на межі розподілу двох фаз (адіабатичних границь) Це сприяє концентрації температури в робочій зоні матриці чи пуансона з послідуючим утворенням приладів і мікротріщин, що і призводить до низької СТІЙКОСТІ штампів при їх експлуатації в умовах циклічних навантажень Метою винаходу є підвищення якості обробки і сплавних штампів зображена на фіг, де 1- деталь зі сталі 45, 2 - вставка із твердого сплаву ВК 15, 3 зразок із латуні та алмазний круг - 4 Для здійснення алмазно-електрохімічного шліфування деталей твердосплавних штампів по запропонованому способі деталь 1 (пуансон чи матрицю) армовану твердим сплавом 2 обробляють одночасно з деталлю, що служить теплоприймачем 3 (наприклад, з латуні) Причому теплоприймач 3 з матеріалу високої теплопровідності розташовується безпосередньо біля твердосплавної вставки 2, а співвідношення довжин оброблюваної деталі 1 і теплоприймача 3 вибирається з розрахунку 3 1 Обробку деталі 1 (пуансона чи матриці) армовану твердим сплавом 2 в графітовміщуючому середовищі здійснюємо на прямій полярності при напрузі U=6B, а матеріалу теплоприймача 3 на зворотній полярності при напрузі U=12B Зміна полярності відбувається за допомогою шляхового перемикача Приклад Деталі твердосплавного розділового штампа для вирубки пластин до трансформатора ТСШ-170 (пуансони) шліфували алмазноелектрохімічним способом на верстаті моделі ЗГ71 у середовищі графітовміщуючого електроліту Оброблюваний матеріал сталь 45 армована твердим сплавом ВК15 Інструмент алмазний круг АС6 100/80 М2-1 100% Режими обробки швидкість обертання круга 30м/сек подовжня подача - 7м/хв, поперечна подача - 0,02 мм/подв хід Результати порівняння приведені в таблиці Джерела інформації 1. Отчет по научно-исследовательской работе СТІЙКОСТІ твердосплавних штампів Поставлена мета досягається тим, що пуансон або матрицю, які армовані твердим сплавом шліфують одночасно з матеріалом високої теплопровідності (наприклад, із латуні) в графітовміщуючому середовищі, причому, обробку деталі, армованої твердим сплавом, здійснюють на прямій полярності (U=6B), а зразка з латуні, на зворотній (U=12B), при співвідношенні довжин 3 1 Схема запропонованого способу алмазноелектрохімічного шліфування деталей твердо СО CD З 4263 4 Исследование и внедрение процесса алмазно2 А И Грабченко, И Н Пыжов, С А Култышев электрохимической обработки деталей твердоШлифование плоских поверхностей алмазными сплавных разделительных штампов Кировоград, кругами на металлической связке Станки и инстКИСХМ, 1981г, 188с, №77041947 румент 1990 №7 Таблиця Середня СТІЙКІСТЬ № п/п 1 2 Спосіб обробки Продуктивність, мм3/хв Потужність, М,кВт Зношуваність, мг/г штампів між переточуваннями, тис шт 1200 1,6 1,4 до 100 1200 1,2 0,8 150-200 Алмазноелектрохімічне 3 правкою в автономній ЗОНІ Алмазноелектрохімічне циклічне Фіг. Комп'ютерна верстка М Клкжін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП 03680 Україна ДП "Український інститут промислової власності" вул Глазунова 1 м Київ-42 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for cyclic diamond-electrochemical polishing

Автори англійською

Brovchenko Anatolii Mykhailovych, Ponomarenko Iryna Pylypivna, Smokvyna Volodymyr Vitaliiovych

Назва патенту російською

Способ циклического алмазно-электрохимического шлифования

Автори російською

Бровченко Анатолий Михайлович, Пономаренко Ирина Филиповна, Смоквина Владимир Витальевич

МПК / Мітки

МПК: B24B 1/00

Мітки: шліфування, спосіб, алмазно-електрохімічного, циклічного
