Багатошарова плита перекриття з вбудованими інженерними системами

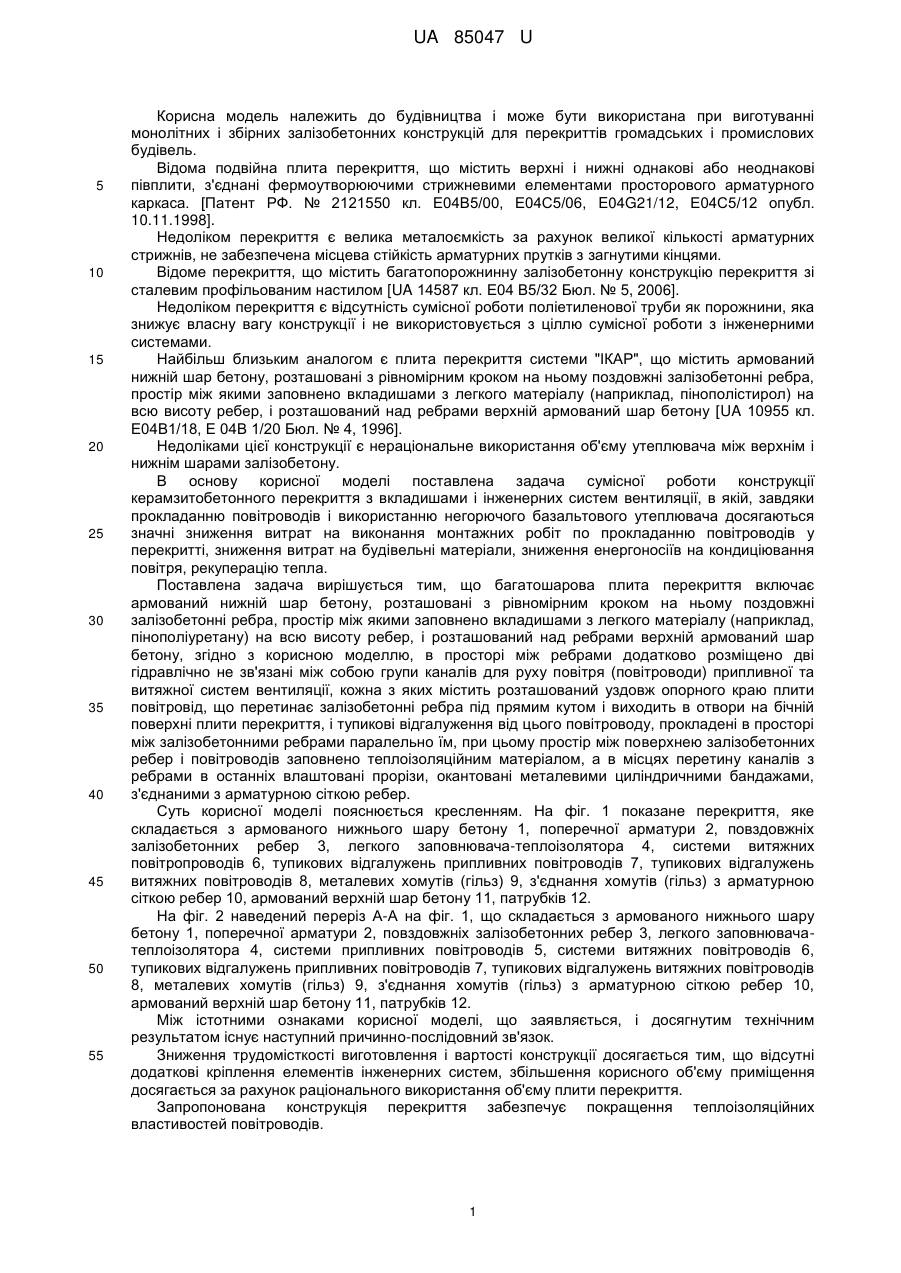

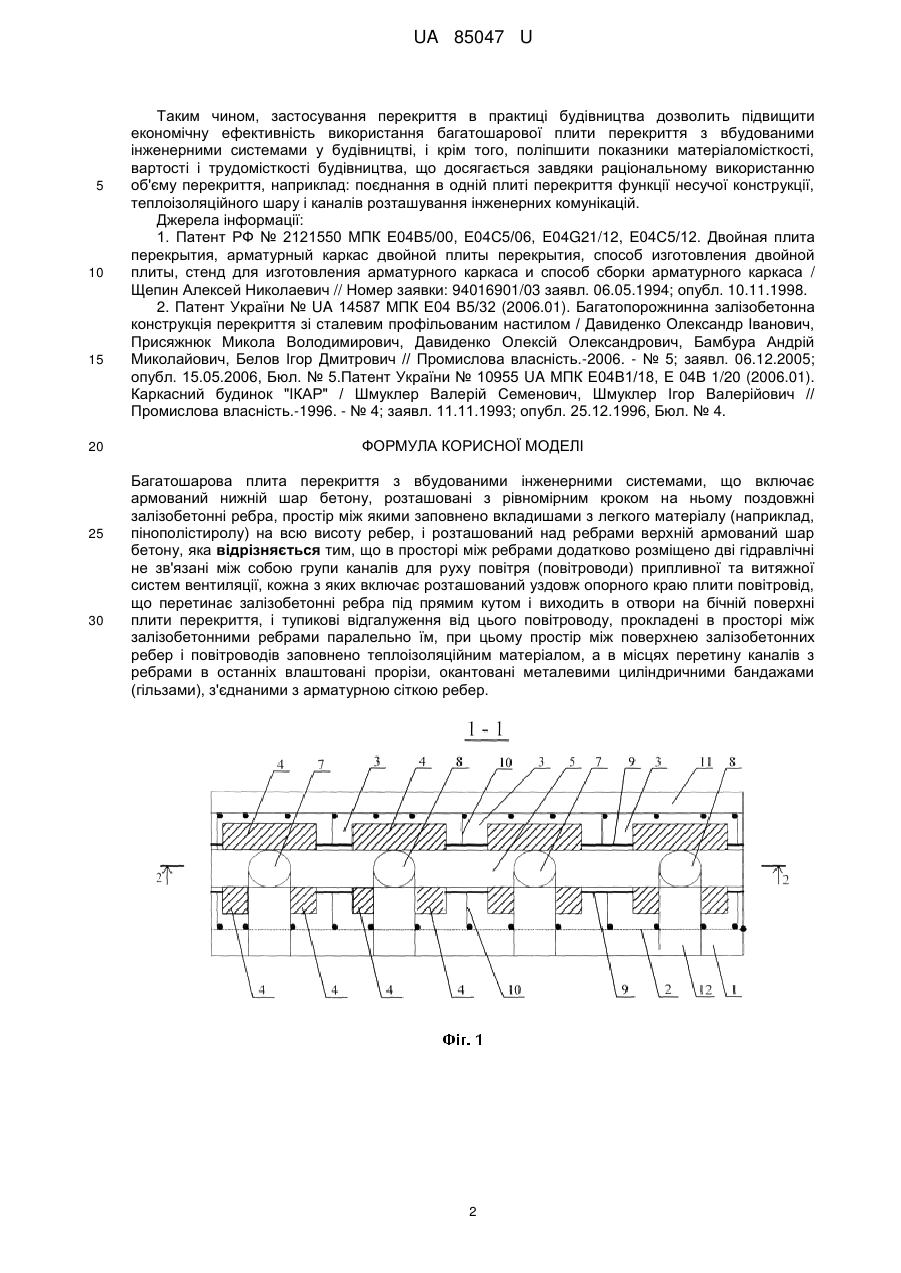

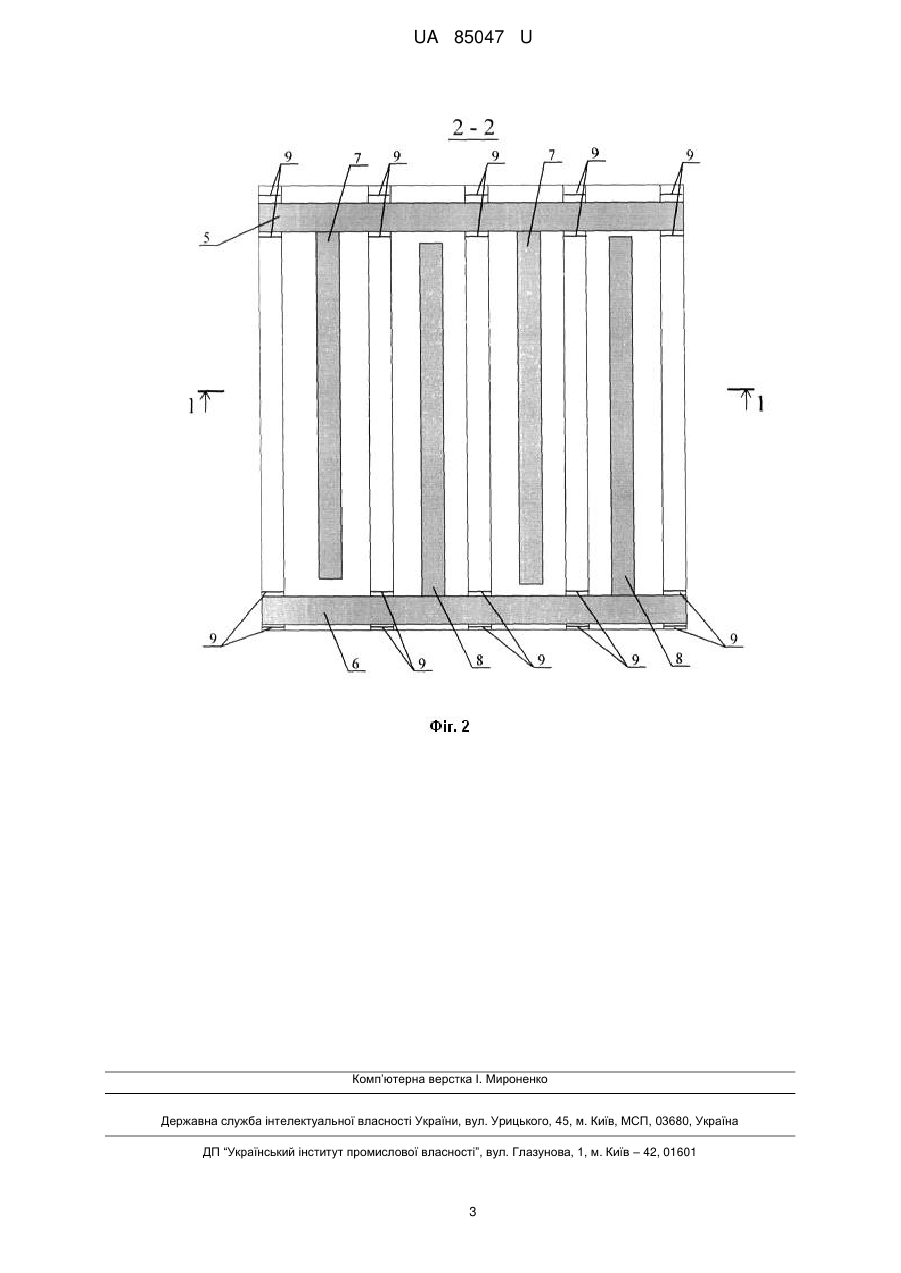

Реферат: UA 85047 U UA 85047 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва і може бути використана при виготуванні монолітних і збірних залізобетонних конструкцій для перекриттів громадських і промислових будівель. Відома подвійна плита перекриття, що містить верхні і нижні однакові або неоднакові півплити, з'єднані фермоутворюючими стрижневими елементами просторового арматурного каркаса. [Патент РФ. № 2121550 кл. Е04В5/00, Е04С5/06, E04G21/12, Е04С5/12 опубл. 10.11.1998]. Недоліком перекриття є велика металоємкість за рахунок великої кількості арматурних стрижнів, не забезпечена місцева стійкість арматурних прутків з загнутими кінцями. Відоме перекриття, що містить багатопорожнинну залізобетонну конструкцію перекриття зі сталевим профільованим настилом [UA 14587 кл. Е04 В5/32 Бюл. № 5, 2006]. Недоліком перекриття є відсутність сумісної роботи поліетиленової труби як порожнини, яка знижує власну вагу конструкції і не використовується з ціллю сумісної роботи з інженерними системами. Найбільш близьким аналогом є плита перекриття системи "ІКАР", що містить армований нижній шар бетону, розташовані з рівномірним кроком на ньому поздовжні залізобетонні ребра, простір між якими заповнено вкладишами з легкого матеріалу (наприклад, пінополістирол) на всю висоту ребер, і розташований над ребрами верхній армований шар бетону [UA 10955 кл. Е04В1/18, Ε 04Β 1/20 Бюл. № 4, 1996]. Недоліками цієї конструкції є нераціональне використання об'єму утеплювача між верхнім і нижнім шарами залізобетону. В основу корисної моделі поставлена задача сумісної роботи конструкції керамзитобетонного перекриття з вкладишами і інженерних систем вентиляції, в якій, завдяки прокладанню повітроводів і використанню негорючого базальтового утеплювача досягаються значні зниження витрат на виконання монтажних робіт по прокладанню повітроводів у перекритті, зниження витрат на будівельні матеріали, зниження енергоносіїв на кондиціювання повітря, рекуперацію тепла. Поставлена задача вирішується тим, що багатошарова плита перекриття включає армований нижній шар бетону, розташовані з рівномірним кроком на ньому поздовжні залізобетонні ребра, простір між якими заповнено вкладишами з легкого матеріалу (наприклад, пінополіуретану) на всю висоту ребер, і розташований над ребрами верхній армований шар бетону, згідно з корисною моделлю, в просторі між ребрами додатково розміщено дві гідравлічно не зв'язані між собою групи каналів для руху повітря (повітроводи) припливної та витяжної систем вентиляції, кожна з яких містить розташований уздовж опорного краю плити повітровід, що перетинає залізобетонні ребра під прямим кутом і виходить в отвори на бічній поверхні плити перекриття, і тупикові відгалуження від цього повітроводу, прокладені в просторі між залізобетонними ребрами паралельно їм, при цьому простір між поверхнею залізобетонних ребер і повітроводів заповнено теплоізоляційним матеріалом, а в місцях перетину каналів з ребрами в останніх влаштовані прорізи, окантовані металевими циліндричними бандажами, з'єднаними з арматурною сіткою ребер. Суть корисної моделі пояснюється кресленням. На фіг. 1 показане перекриття, яке складається з армованого нижнього шару бетону 1, поперечної арматури 2, повздовжніх залізобетонних ребер 3, легкого заповнювача-теплоізолятора 4, системи витяжних повітропроводів 6, тупикових відгалужень припливних повітроводів 7, тупикових відгалужень витяжних повітроводів 8, металевих хомутів (гільз) 9, з'єднання хомутів (гільз) з арматурною сіткою ребер 10, армований верхній шар бетону 11, патрубків 12. На фіг. 2 наведений переріз А-А на фіг. 1, що складається з армованого нижнього шару бетону 1, поперечної арматури 2, повздовжніх залізобетонних ребер 3, легкого заповнювачатеплоізолятора 4, системи припливних повітроводів 5, системи витяжних повітроводів 6, тупикових відгалужень припливних повітроводів 7, тупикових відгалужень витяжних повітроводів 8, металевих хомутів (гільз) 9, з'єднання хомутів (гільз) з арматурною сіткою ребер 10, армований верхній шар бетону 11, патрубків 12. Між істотними ознаками корисної моделі, що заявляється, і досягнутим технічним результатом існує наступний причинно-послідовний зв'язок. Зниження трудомісткості виготовлення і вартості конструкції досягається тим, що відсутні додаткові кріплення елементів інженерних систем, збільшення корисного об'єму приміщення досягається за рахунок раціонального використання об'єму плити перекриття. Запропонована конструкція перекриття забезпечує покращення теплоізоляційних властивостей повітроводів. 1 UA 85047 U 5 10 15 20 25 30 Таким чином, застосування перекриття в практиці будівництва дозволить підвищити економічну ефективність використання багатошарової плити перекриття з вбудованими інженерними системами у будівництві, і крім того, поліпшити показники матеріаломісткості, вартості і трудомісткості будівництва, що досягається завдяки раціональному використанню об'єму перекриття, наприклад: поєднання в одній плиті перекриття функції несучої конструкції, теплоізоляційного шару і каналів розташування інженерних комунікацій. Джерела інформації: 1. Патент РФ № 2121550 МПК Е04В5/00, Е04С5/06, E04G21/12, Е04С5/12. Двойная плита перекрытия, арматурный каркас двойной плиты перекрытия, способ изготовления двойной плиты, стенд для изготовления арматурного каркаса и способ сборки арматурного каркаса / Щепин Алексей Николаевич // Номер заявки: 94016901/03 заявл. 06.05.1994; опубл. 10.11.1998. 2. Патент України № UA 14587 МПК Е04 В5/32 (2006.01). Багатопорожнинна залізобетонна конструкція перекриття зі сталевим профільованим настилом / Давиденко Олександр Іванович, Присяжнюк Микола Володимирович, Давиденко Олексій Олександрович, Бамбура Андрій Миколайович, Белов Ігор Дмитрович // Промислова власність.-2006. - № 5; заявл. 06.12.2005; опубл. 15.05.2006, Бюл. № 5.Патент України № 10955 UA МПК Е04В1/18, Ε 04Β 1/20 (2006.01). Каркасний будинок "ІКАР" / Шмуклер Валерій Семенович, Шмуклер Ігор Валерійович // Промислова власність.-1996. - № 4; заявл. 11.11.1993; опубл. 25.12.1996, Бюл. № 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Багатошарова плита перекриття з вбудованими інженерними системами, що включає армований нижній шар бетону, розташовані з рівномірним кроком на ньому поздовжні залізобетонні ребра, простір між якими заповнено вкладишами з легкого матеріалу (наприклад, пінополістиролу) на всю висоту ребер, і розташований над ребрами верхній армований шар бетону, яка відрізняється тим, що в просторі між ребрами додатково розміщено дві гідравлічні не зв'язані між собою групи каналів для руху повітря (повітроводи) припливної та витяжної систем вентиляції, кожна з яких включає розташований уздовж опорного краю плити повітровід, що перетинає залізобетонні ребра під прямим кутом і виходить в отвори на бічній поверхні плити перекриття, і тупикові відгалуження від цього повітроводу, прокладені в просторі між залізобетонними ребрами паралельно їм, при цьому простір між поверхнею залізобетонних ребер і повітроводів заповнено теплоізоляційним матеріалом, а в місцях перетину каналів з ребрами в останніх влаштовані прорізи, окантовані металевими циліндричними бандажами (гільзами), з'єднаними з арматурною сіткою ребер. 2 UA 85047 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
