Збірна плита перекриття

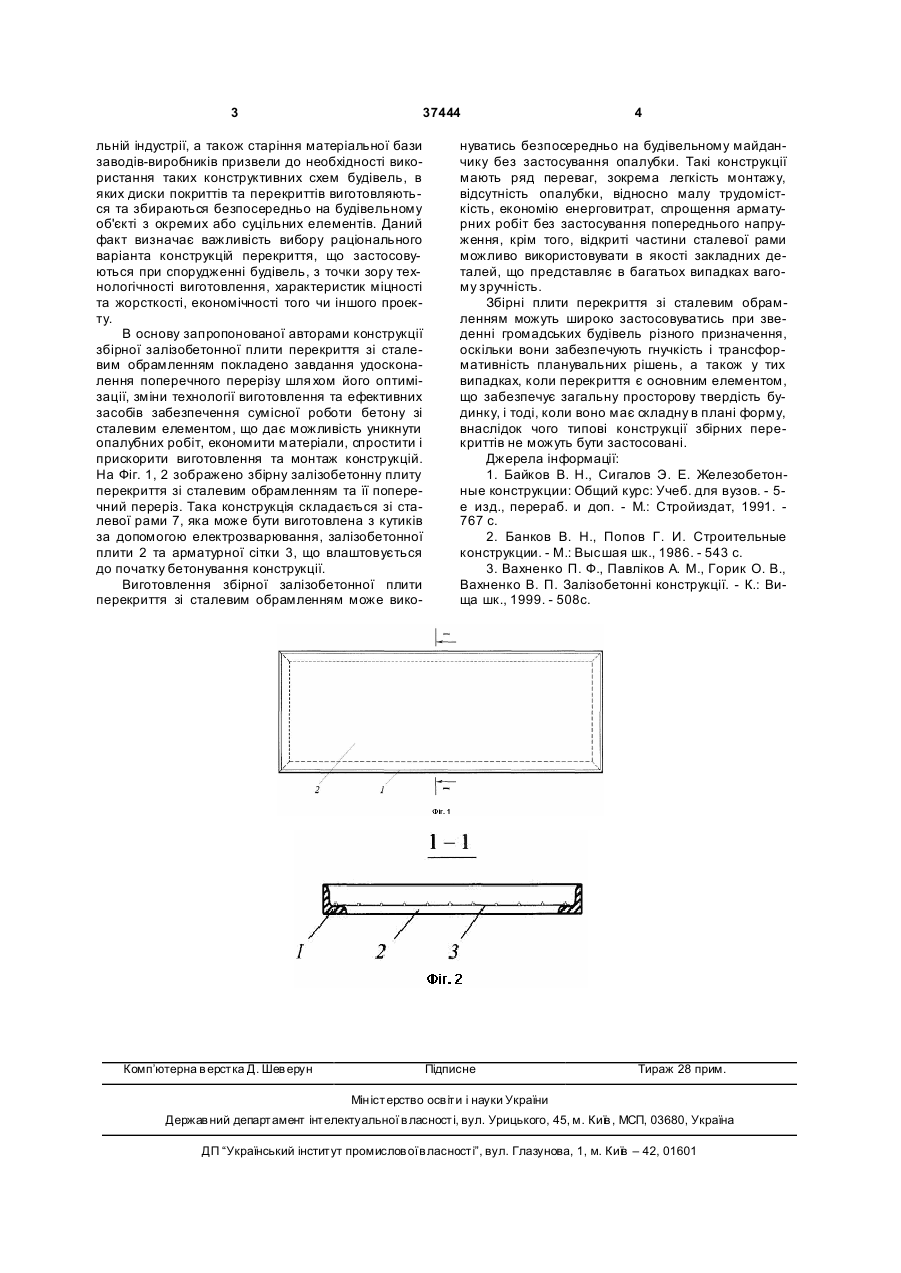

Збірна плита перекриття, що складається із залізобетонної плити та арматурної сітки, яка відрізняється тим, що по контуру плити розташована сталева зварна рама, яка є жорсткою арматурою та незнімною опалубкою при виготовленні конструкції. (19) (21) u200808605 (22) 01.07.2008 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) СТОРОЖЕНКО ЛЕОНІД ІВАНОВИЧ, UA, ЛАПЕНКО ОЛЕКСАНДР ІВАНОВИЧ, U A, НИЖНИК ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA 3 37444 льній індустрії, а також старіння матеріальної бази заводів-виробників призвели до необхідності використання таких конструктивних схем будівель, в яких диски покриттів та перекриттів виготовляються та збираються безпосередньо на будівельному об'єкті з окремих або суцільних елементів. Даний факт визначає важливість вибору раціонального варіанта конструкцій перекриття, що застосовуються при спорудженні будівель, з точки зору технологічності виготовлення, характеристик міцності та жорсткості, економічності того чи іншого проекту. В основу запропонованої авторами конструкції збірної залізобетонної плити перекриття зі сталевим обрамленням покладено завдання удосконалення поперечного перерізу шля хом його оптимізації, зміни технології виготовлення та ефективних засобів забезпечення сумісної роботи бетону зі сталевим елементом, що дає можливість уникнути опалубних робіт, економити матеріали, спростити і прискорити виготовлення та монтаж конструкцій. На Фіг. 1, 2 зображено збірну залізобетонну плиту перекриття зі сталевим обрамленням та її поперечний переріз. Така конструкція складається зі сталевої рами 7, яка може бути виготовлена з кутиків за допомогою електрозварювання, залізобетонної плити 2 та арматурної сітки 3, що влаштовується до початку бетонування конструкції. Виготовлення збірної залізобетонної плити перекриття зі сталевим обрамленням може вико Комп’ютерна в ерстка Д. Шев ерун 4 нуватись безпосередньо на будівельному майданчику без застосування опалубки. Такі конструкції мають ряд переваг, зокрема легкість монтажу, відсутність опалубки, відносно малу трудомісткість, економію енерговитрат, спрощення арматурних робіт без застосування попереднього напруження, крім того, відкриті частини сталевої рами можливо використовувати в якості закладних деталей, що представляє в багатьох випадках вагому зручність. Збірні плити перекриття зі сталевим обрамленням можуть широко застосовуватись при зведенні громадських будівель різного призначення, оскільки вони забезпечують гнучкість і трансформативність планувальних рішень, а також у тих випадках, коли перекриття є основним елементом, що забезпечує загальну просторову твердість будинку, і тоді, коли воно має складну в плані форму, внаслідок чого типові конструкції збірних перекриттів не можуть бути застосовані. Джерела інформації: 1. Байков В. Н., Сигалов Э. Е. Железобетонные конструкции: Общий курс: Учеб. для вузов. - 5е изд., перераб. и доп. - М.: Стройиздат, 1991. 767 с. 2. Банков В. Н., Попов Г. И. Строительные конструкции. - М.: Высшая шк., 1986. - 543 с. 3. Вахненко П. Ф., Павліков A. M., Горик О. В., Вахненко В. П. Залізобетонні конструкції. - К.: Вища шк., 1999. - 508с. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
