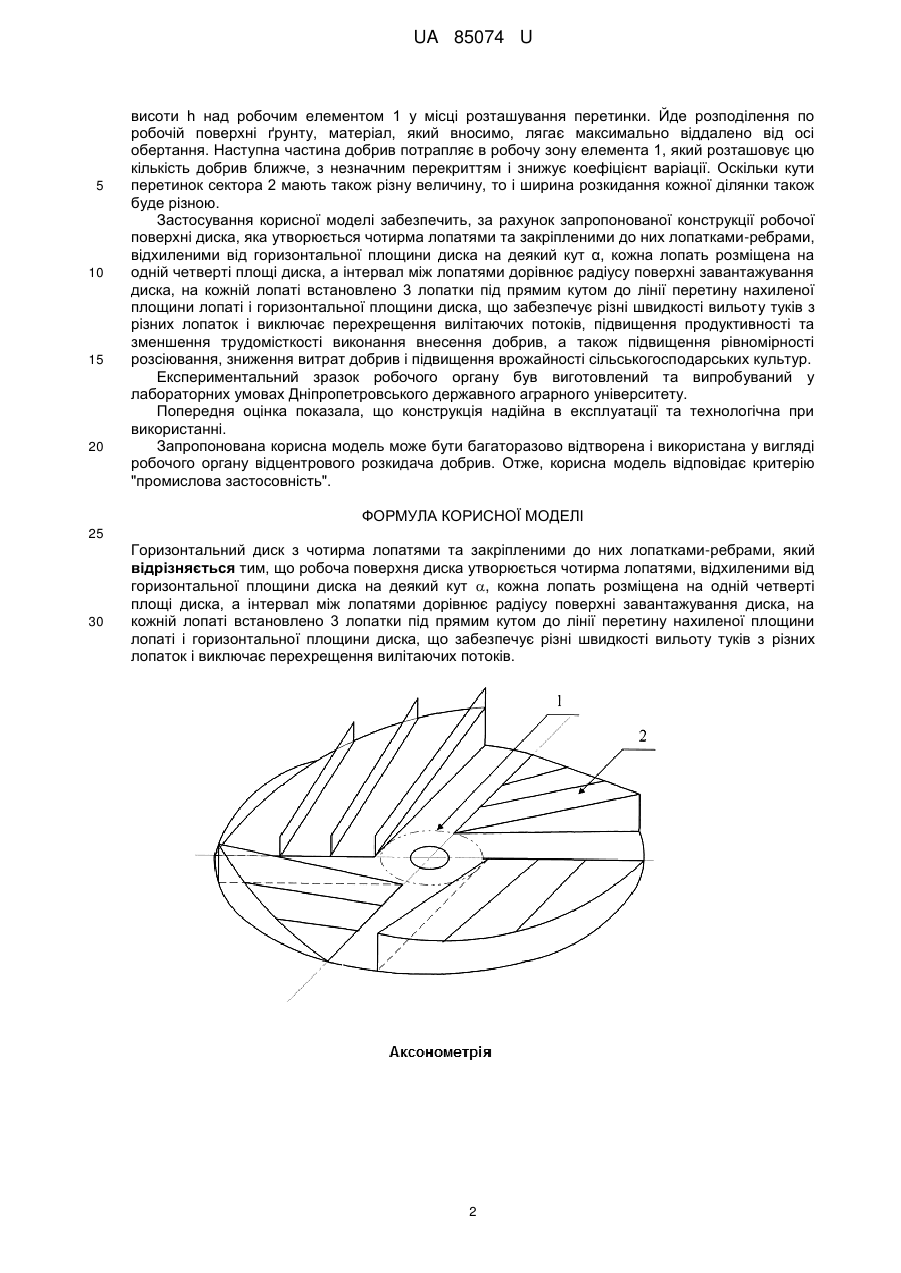

Горизонтальний диск з чотирма лопатями та закріпленими до них лопатками-ребрами

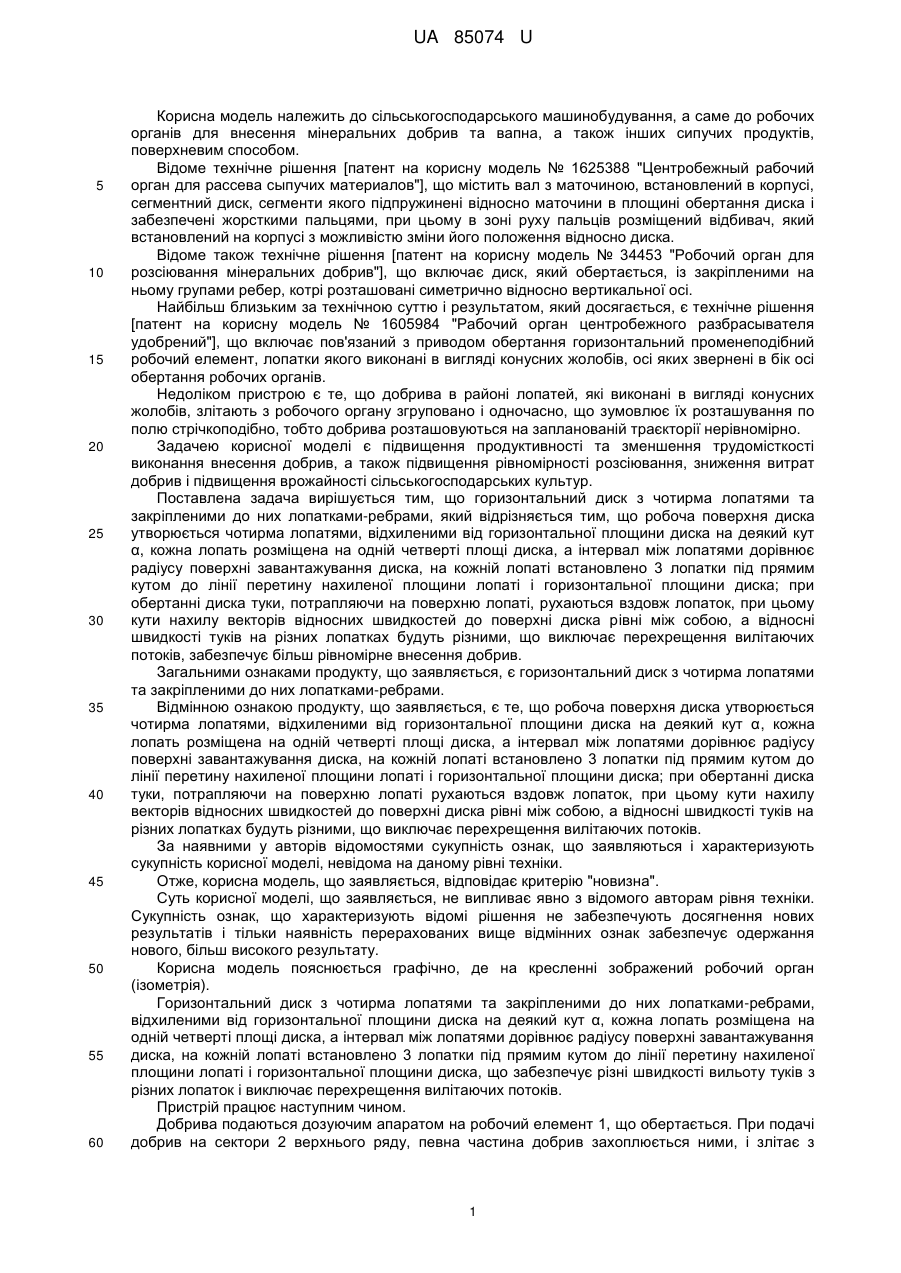

Реферат: Горизонтальний диск з чотирма лопатями та закріпленими до них лопатками-ребрами, причому робоча поверхня диска утворюється чотирма лопатями, відхиленими від горизонтальної площини диска на деякий кут , кожна лопать розміщена на одній четверті площі диска, а інтервал між лопатями дорівнює радіусу поверхні завантажування диска, на кожній лопаті встановлено 3 лопатки під прямим кутом до лінії перетину нахиленої площини лопаті і горизонтальної площини диска, що забезпечує різні швидкості вильоту туків з різних лопаток і виключає перехрещення вилітаючих потоків. UA 85074 U (54) ГОРИЗОНТАЛЬНИЙ ДИСК З ЧОТИРМА ЛОПАТЯМИ ТА ЗАКРІПЛЕНИМИ ДО НИХ ЛОПАТКАМИРЕБРАМИ UA 85074 U UA 85074 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до робочих органів для внесення мінеральних добрив та вапна, а також інших сипучих продуктів, поверхневим способом. Відоме технічне рішення [патент на корисну модель № 1625388 "Центробежный рабочий орган для рассева сыпучих материалов"], що містить вал з маточиною, встановлений в корпусі, сегментний диск, сегменти якого підпружинені відносно маточини в площині обертання диска і забезпечені жорсткими пальцями, при цьому в зоні руху пальців розміщений відбивач, який встановлений на корпусі з можливістю зміни його положення відносно диска. Відоме також технічне рішення [патент на корисну модель № 34453 "Робочий орган для розсіювання мінеральних добрив"], що включає диск, який обертається, із закріпленими на ньому групами ребер, котрі розташовані симетрично відносно вертикальної осі. Найбільш близьким за технічною суттю і результатом, який досягається, є технічне рішення [патент на корисну модель № 1605984 "Рабочий орган центробежного разбрасывателя удобрений"], що включає пов'язаний з приводом обертання горизонтальний променеподібний робочий елемент, лопатки якого виконані в вигляді конусних жолобів, осі яких звернені в бік осі обертання робочих органів. Недоліком пристрою є те, що добрива в районі лопатей, які виконані в вигляді конусних жолобів, злітають з робочого органу згруповано і одночасно, що зумовлює їх розташування по полю стрічкоподібно, тобто добрива розташовуються на запланованій траєкторії нерівномірно. Задачею корисної моделі є підвищення продуктивності та зменшення трудомісткості виконання внесення добрив, а також підвищення рівномірності розсіювання, зниження витрат добрив і підвищення врожайності сільськогосподарських культур. Поставлена задача вирішується тим, що горизонтальний диск з чотирма лопатями та закріпленими до них лопатками-ребрами, який відрізняється тим, що робоча поверхня диска утворюється чотирма лопатями, відхиленими від горизонтальної площини диска на деякий кут α, кожна лопать розміщена на одній четверті площі диска, а інтервал між лопатями дорівнює радіусу поверхні завантажування диска, на кожній лопаті встановлено 3 лопатки під прямим кутом до лінії перетину нахиленої площини лопаті і горизонтальної площини диска; при обертанні диска туки, потрапляючи на поверхню лопаті, рухаються вздовж лопаток, при цьому кути нахилу векторів відносних швидкостей до поверхні диска рівні між собою, а відносні швидкості туків на різних лопатках будуть різними, що виключає перехрещення вилітаючих потоків, забезпечує більш рівномірне внесення добрив. Загальними ознаками продукту, що заявляється, є горизонтальний диск з чотирма лопатями та закріпленими до них лопатками-ребрами. Відмінною ознакою продукту, що заявляється, є те, що робоча поверхня диска утворюється чотирма лопатями, відхиленими від горизонтальної площини диска на деякий кут α, кожна лопать розміщена на одній четверті площі диска, а інтервал між лопатями дорівнює радіусу поверхні завантажування диска, на кожній лопаті встановлено 3 лопатки під прямим кутом до лінії перетину нахиленої площини лопаті і горизонтальної площини диска; при обертанні диска туки, потрапляючи на поверхню лопаті рухаються вздовж лопаток, при цьому кути нахилу векторів відносних швидкостей до поверхні диска рівні між собою, а відносні швидкості туків на різних лопатках будуть різними, що виключає перехрещення вилітаючих потоків. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сукупність корисної моделі, невідома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупністьознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого результату. Корисна модель пояснюється графічно, де на кресленні зображений робочий орган (ізометрія). Горизонтальний диск з чотирма лопатями та закріпленими до них лопатками-ребрами, відхиленими від горизонтальної площини диска на деякий кут α, кожна лопать розміщена на одній четверті площі диска, а інтервал між лопатями дорівнює радіусу поверхні завантажування диска, на кожній лопаті встановлено 3 лопатки під прямим кутом до лінії перетину нахиленої площини лопаті і горизонтальної площини диска, що забезпечує різні швидкості вильоту туків з різних лопаток і виключає перехрещення вилітаючих потоків. Пристрій працює наступним чином. Добрива подаються дозуючим апаратом на робочий елемент 1, що обертається. При подачі добрив на сектори 2 верхнього ряду, певна частина добрив захоплюється ними, і злітає з 1 UA 85074 U 5 10 15 20 висоти h над робочим елементом 1 у місці розташування перетинки. Йде розподілення по робочій поверхні ґрунту, матеріал, який вносимо, лягає максимально віддалено від осі обертання. Наступна частина добрив потрапляє в робочу зону елемента 1, який розташовує цю кількість добрив ближче, з незначним перекриттям і знижує коефіцієнт варіації. Оскільки кути перетинок сектора 2 мають також різну величину, то і ширина розкидання кожної ділянки також буде різною. Застосування корисної моделі забезпечить, за рахунок запропонованої конструкції робочої поверхні диска, яка утворюється чотирма лопатями та закріпленими до них лопатками-ребрами, відхиленими від горизонтальної площини диска на деякий кут α, кожна лопать розміщена на одній четверті площі диска, а інтервал між лопатями дорівнює радіусу поверхні завантажування диска, на кожній лопаті встановлено 3 лопатки під прямим кутом до лінії перетину нахиленої площини лопаті і горизонтальної площини диска, що забезпечує різні швидкості вильоту туків з різних лопаток і виключає перехрещення вилітаючих потоків, підвищення продуктивності та зменшення трудомісткості виконання внесення добрив, а також підвищення рівномірності розсіювання, зниження витрат добрив і підвищення врожайності сільськогосподарських культур. Експериментальний зразок робочого органу був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. Попередня оцінка показала, що конструкція надійна в експлуатації та технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу відцентрового розкидача добрив. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Горизонтальний диск з чотирма лопатями та закріпленими до них лопатками-ребрами, який відрізняється тим, що робоча поверхня диска утворюється чотирма лопатями, відхиленими від горизонтальної площини диска на деякий кут , кожна лопать розміщена на одній четверті площі диска, а інтервал між лопатями дорівнює радіусу поверхні завантажування диска, на кожній лопаті встановлено 3 лопатки під прямим кутом до лінії перетину нахиленої площини лопаті і горизонтальної площини диска, що забезпечує різні швидкості вильоту туків з різних лопаток і виключає перехрещення вилітаючих потоків. 2 UA 85074 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
