Робочий орган відцентрового розкидача добрив

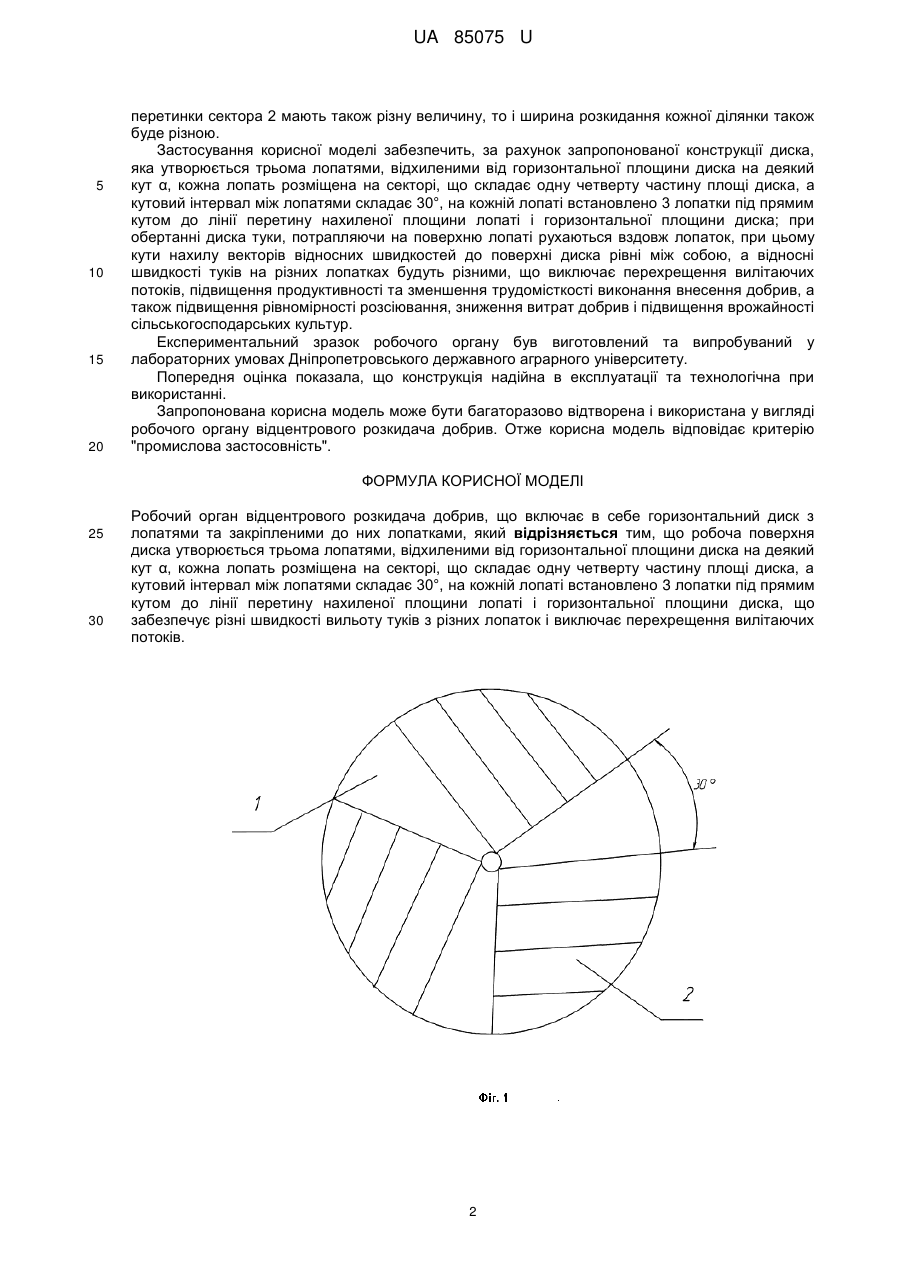

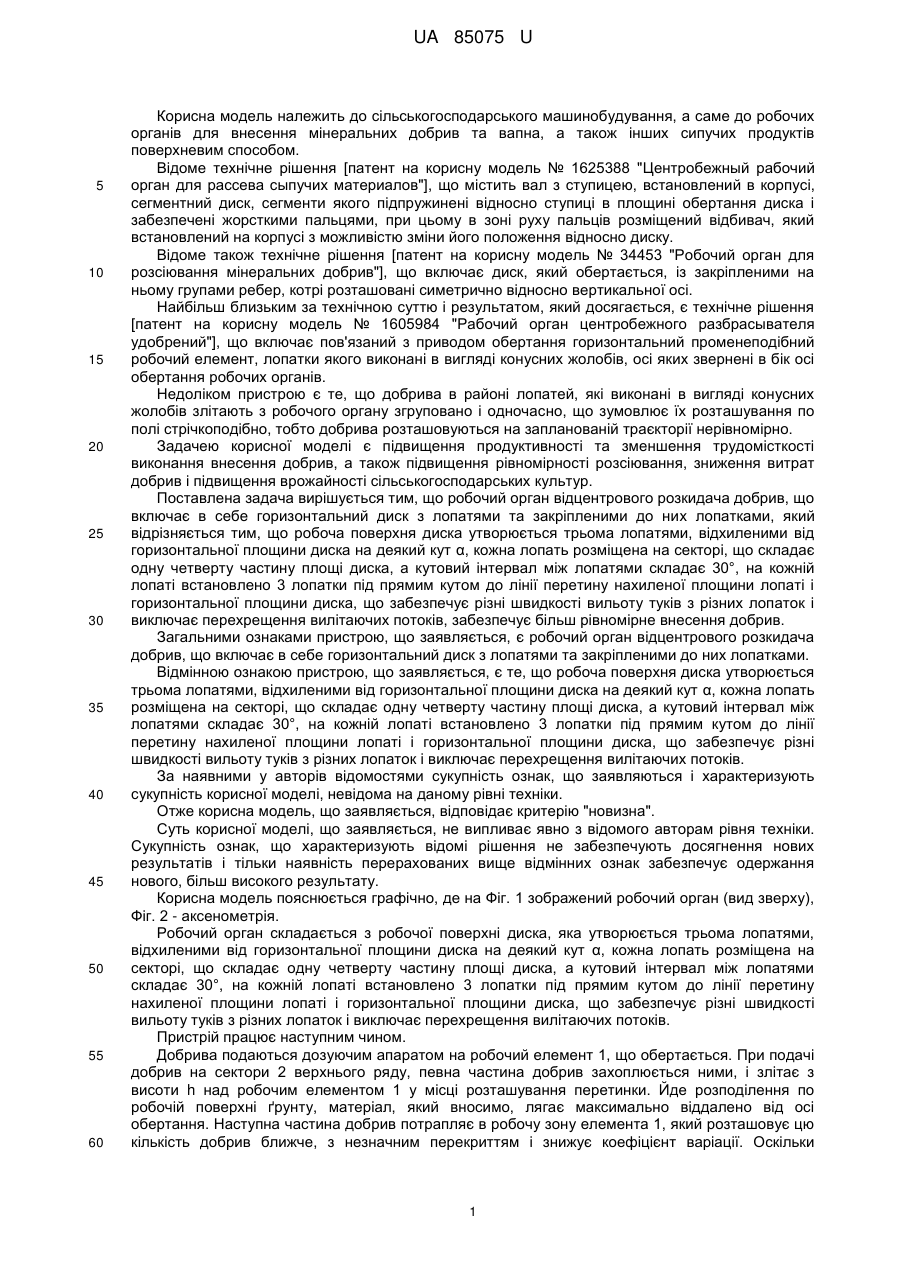

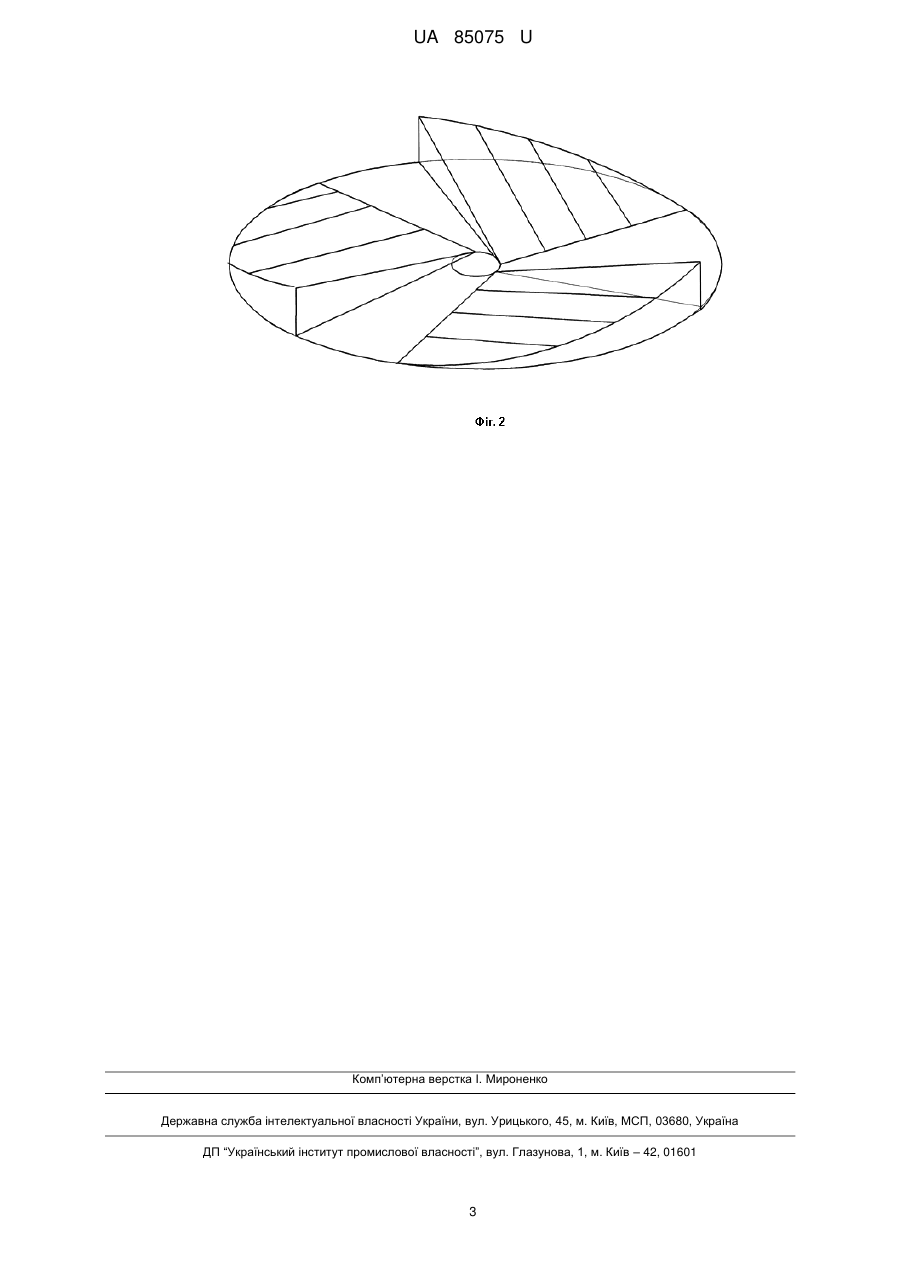

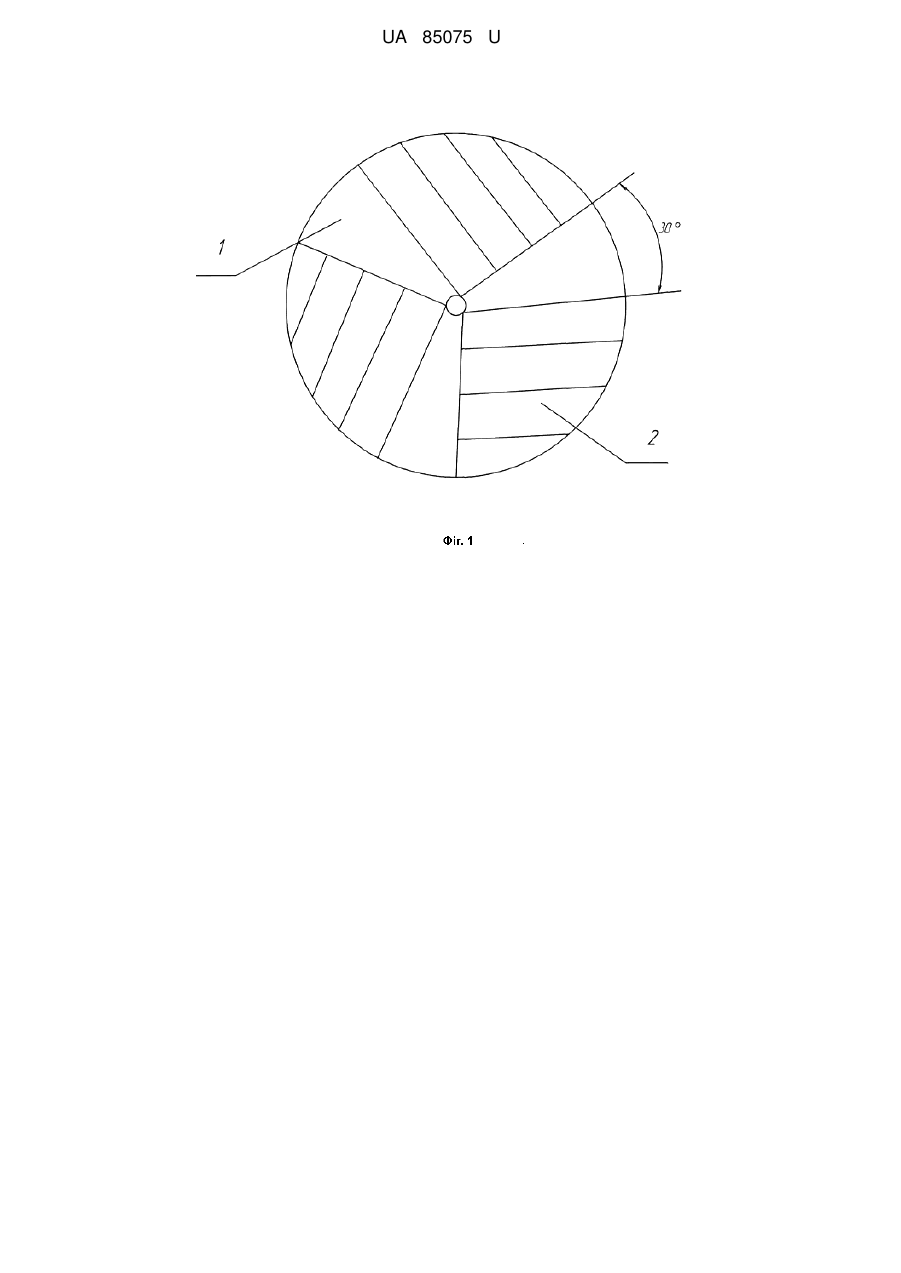

Реферат: Робочий орган відцентрового розкидача добрив, що включає в себе горизонтальний диск з лопатями та закріпленими до них лопатками, причому робоча поверхня диска утворюється трьома лопатями, відхиленими від горизонтальної площини диска на деякий кут α, кожна лопать розміщена на секторі, що складає одну четверту частину площі диска, а кутовий інтервал між лопатями складає 30°, на кожній лопаті встановлено 3 лопатки під прямим кутом до лінії перетину нахиленої площини лопаті і горизонтальної площини диска, що забезпечує різні швидкості вильоту туків з різних лопаток і виключає перехрещення вилітаючих потоків. UA 85075 U (54) РОБОЧИЙ ОРГАН ВІДЦЕНТРОВОГО РОЗКИДАЧА ДОБРИВ UA 85075 U UA 85075 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до робочих органів для внесення мінеральних добрив та вапна, а також інших сипучих продуктів поверхневим способом. Відоме технічне рішення [патент на корисну модель № 1625388 "Центробежный рабочий орган для рассева сыпучих материалов"], що містить вал з ступицею, встановлений в корпусі, сегментний диск, сегменти якого підпружинені відносно ступиці в площині обертання диска і забезпечені жорсткими пальцями, при цьому в зоні руху пальців розміщений відбивач, який встановлений на корпусі з можливістю зміни його положення відносно диску. Відоме також технічне рішення [патент на корисну модель № 34453 "Робочий орган для розсіювання мінеральних добрив"], що включає диск, який обертається, із закріпленими на ньому групами ребер, котрі розташовані симетрично відносно вертикальної осі. Найбільш близьким за технічною суттю і результатом, який досягається, є технічне рішення [патент на корисну модель № 1605984 "Рабочий орган центробежного разбрасывателя удобрений"], що включає пов'язаний з приводом обертання горизонтальний променеподібний робочий елемент, лопатки якого виконані в вигляді конусних жолобів, осі яких звернені в бік осі обертання робочих органів. Недоліком пристрою є те, що добрива в районі лопатей, які виконані в вигляді конусних жолобів злітають з робочого органу згруповано і одночасно, що зумовлює їх розташування по полі стрічкоподібно, тобто добрива розташовуються на запланованій траєкторії нерівномірно. Задачею корисної моделі є підвищення продуктивності та зменшення трудомісткості виконання внесення добрив, а також підвищення рівномірності розсіювання, зниження витрат добрив і підвищення врожайності сільськогосподарських культур. Поставлена задача вирішується тим, що робочий орган відцентрового розкидача добрив, що включає в себе горизонтальний диск з лопатями та закріпленими до них лопатками, який відрізняється тим, що робоча поверхня диска утворюється трьома лопатями, відхиленими від горизонтальної площини диска на деякий кут α, кожна лопать розміщена на секторі, що складає одну четверту частину площі диска, а кутовий інтервал між лопатями складає 30°, на кожній лопаті встановлено 3 лопатки під прямим кутом до лінії перетину нахиленої площини лопаті і горизонтальної площини диска, що забезпечує різні швидкості вильоту туків з різних лопаток і виключає перехрещення вилітаючих потоків, забезпечує більш рівномірне внесення добрив. Загальними ознаками пристрою, що заявляється, є робочий орган відцентрового розкидача добрив, що включає в себе горизонтальний диск з лопатями та закріпленими до них лопатками. Відмінною ознакою пристрою, що заявляється, є те, що робоча поверхня диска утворюється трьома лопатями, відхиленими від горизонтальної площини диска на деякий кут α, кожна лопать розміщена на секторі, що складає одну четверту частину площі диска, а кутовий інтервал між лопатями складає 30°, на кожній лопаті встановлено 3 лопатки під прямим кутом до лінії перетину нахиленої площини лопаті і горизонтальної площини диска, що забезпечує різні швидкості вильоту туків з різних лопаток і виключає перехрещення вилітаючих потоків. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сукупність корисної моделі, невідома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого результату. Корисна модель пояснюється графічно, де на Фіг. 1 зображений робочий орган (вид зверху), Фіг. 2 - аксенометрія. Робочий орган складається з робочої поверхні диска, яка утворюється трьома лопатями, відхиленими від горизонтальної площини диска на деякий кут α, кожна лопать розміщена на секторі, що складає одну четверту частину площі диска, а кутовий інтервал між лопатями складає 30°, на кожній лопаті встановлено 3 лопатки під прямим кутом до лінії перетину нахиленої площини лопаті і горизонтальної площини диска, що забезпечує різні швидкості вильоту туків з різних лопаток і виключає перехрещення вилітаючих потоків. Пристрій працює наступним чином. Добрива подаються дозуючим апаратом на робочий елемент 1, що обертається. При подачі добрив на сектори 2 верхнього ряду, певна частина добрив захоплюється ними, і злітає з висоти h над робочим елементом 1 у місці розташування перетинки. Йде розподілення по робочій поверхні ґрунту, матеріал, який вносимо, лягає максимально віддалено від осі обертання. Наступна частина добрив потрапляє в робочу зону елемента 1, який розташовує цю кількість добрив ближче, з незначним перекриттям і знижує коефіцієнт варіації. Оскільки 1 UA 85075 U 5 10 15 20 перетинки сектора 2 мають також різну величину, то і ширина розкидання кожної ділянки також буде різною. Застосування корисної моделі забезпечить, за рахунок запропонованої конструкції диска, яка утворюється трьома лопатями, відхиленими від горизонтальної площини диска на деякий кут α, кожна лопать розміщена на секторі, що складає одну четверту частину площі диска, а кутовий інтервал між лопатями складає 30°, на кожній лопаті встановлено 3 лопатки під прямим кутом до лінії перетину нахиленої площини лопаті і горизонтальної площини диска; при обертанні диска туки, потрапляючи на поверхню лопаті рухаються вздовж лопаток, при цьому кути нахилу векторів відносних швидкостей до поверхні диска рівні між собою, а відносні швидкості туків на різних лопатках будуть різними, що виключає перехрещення вилітаючих потоків, підвищення продуктивності та зменшення трудомісткості виконання внесення добрив, а також підвищення рівномірності розсіювання, зниження витрат добрив і підвищення врожайності сільськогосподарських культур. Експериментальний зразок робочого органу був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. Попередня оцінка показала, що конструкція надійна в експлуатації та технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу відцентрового розкидача добрив. Отже корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Робочий орган відцентрового розкидача добрив, що включає в себе горизонтальний диск з лопатями та закріпленими до них лопатками, який відрізняється тим, що робоча поверхня диска утворюється трьома лопатями, відхиленими від горизонтальної площини диска на деякий кут α, кожна лопать розміщена на секторі, що складає одну четверту частину площі диска, а кутовий інтервал між лопатями складає 30°, на кожній лопаті встановлено 3 лопатки під прямим кутом до лінії перетину нахиленої площини лопаті і горизонтальної площини диска, що забезпечує різні швидкості вильоту туків з різних лопаток і виключає перехрещення вилітаючих потоків. 2 UA 85075 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
