Інструмент для виймання клапанного пристрою

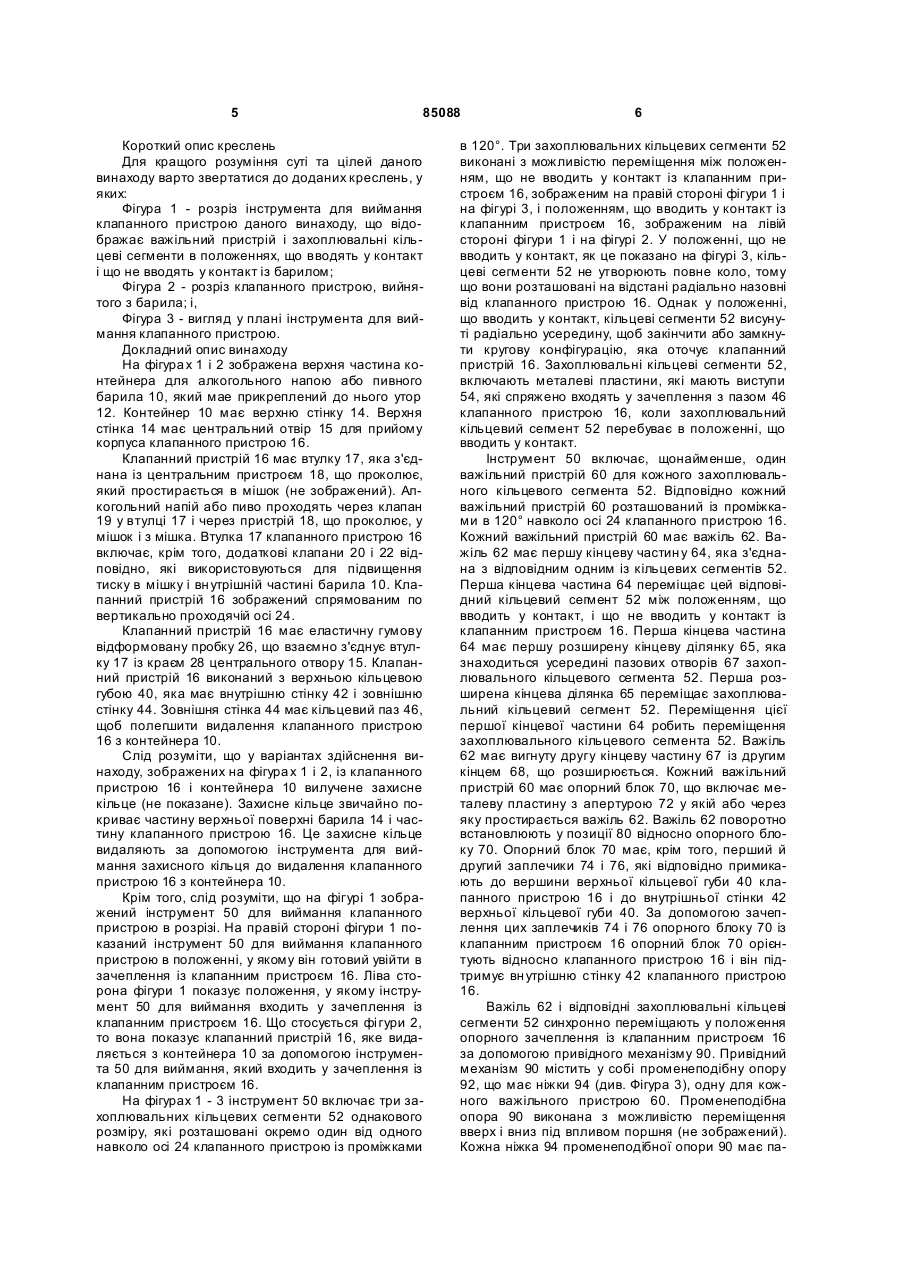

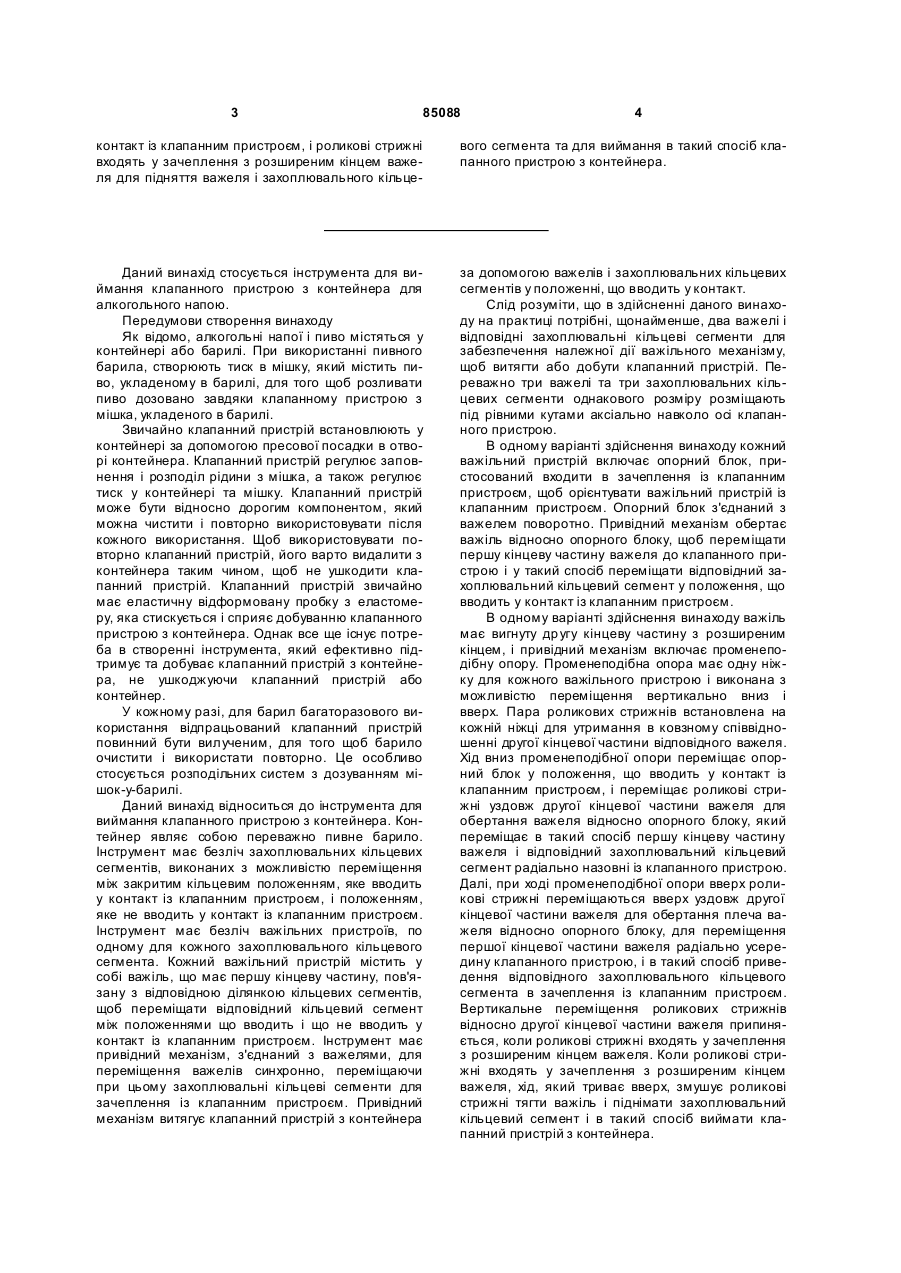

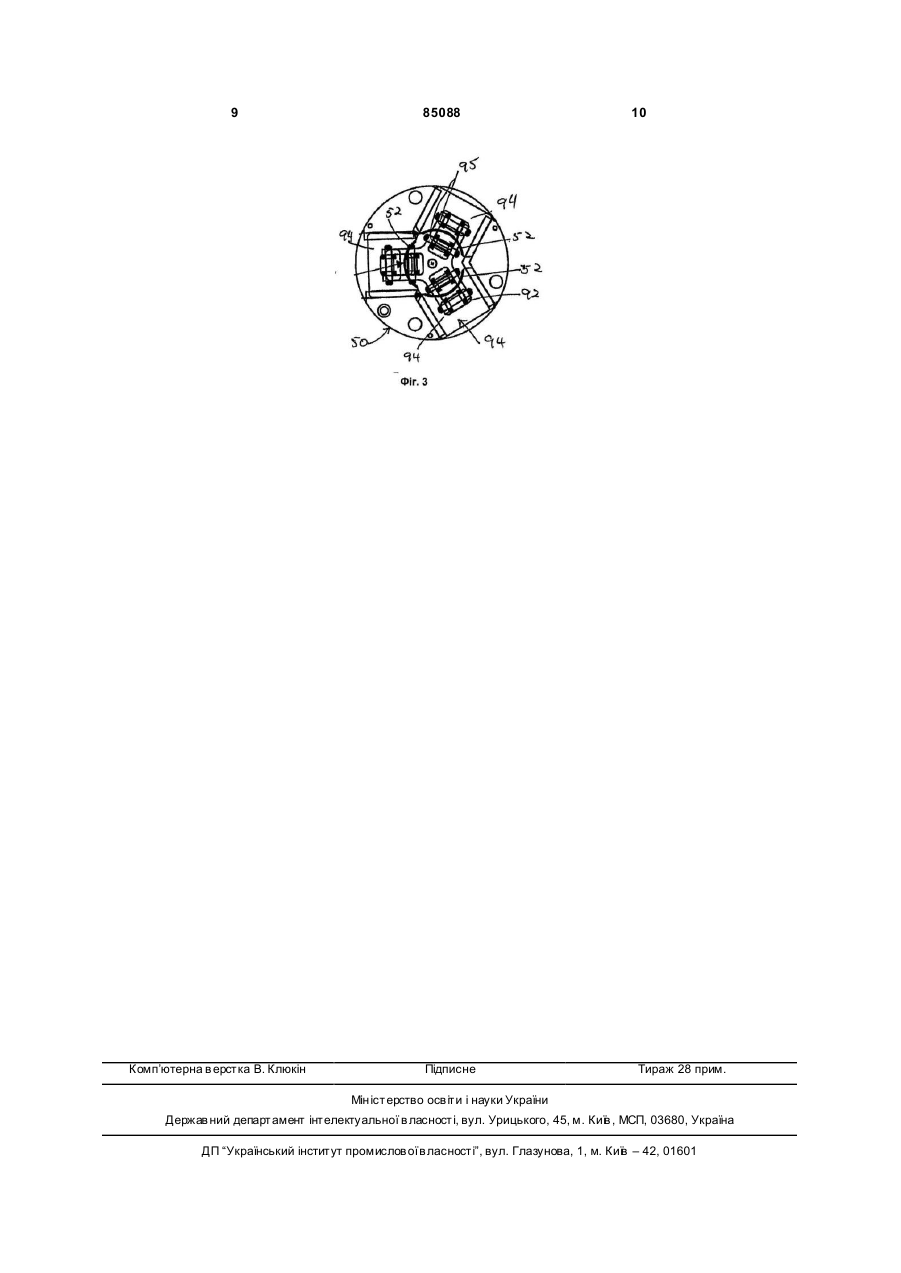

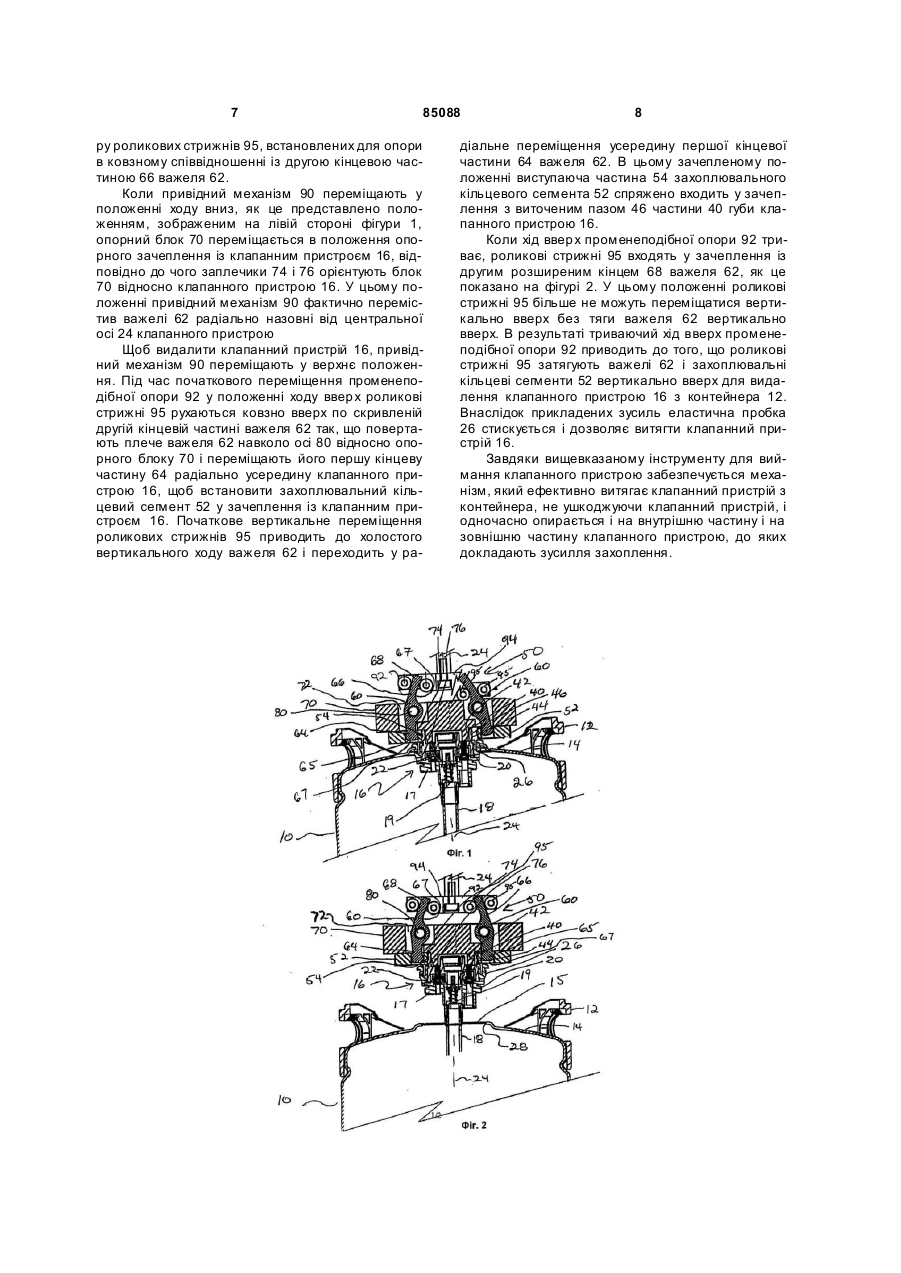

1. Інструмент для виймання клапанного пристрою з контейнера, який має: безліч захоплювальних кільцевих сегментів, виконаних з можливістю переміщення між закритим кільцевим положенням, що вводить у контакт із клапанним пристроєм, і положенням, що не вводить у контакт із клапанним пристроєм; важільний пристрій для кожного захоплювального кільцевого сегмента, причому кожний важільний пристрій містить у собі важіль, який має першу кінцеву частину, з'єднану з одним з відповідних захоплювальних кільцевих сегментів, для переміщення відповідного кільцевого сегмента між положеннями, що вводить у контакт і що не вводить у контакт із клапанним пристроєм; і привідний механізм, з'єднаний з важелями, для переміщення цих важелів синхронно, переміщаючи при цьому захоплювальні кільцеві сегменти в положення, що вводить у контакт із клапанним пристроєм, і цей привідний механізм виконаний з можливістю виймання клапанного пристрою з контейнера за допомогою зазначених важелів і захоплювальних кільцевих сегментів у положенні, що вводить у контакт. 2. Інстр умент за п. 1, який відрізняється тим, що кожний з важільних пристроїв має опорний блок, виконаний з можливістю введення в контакт із клапанним пристроєм, для взаємного орієнтування важільного пристрою із клапанним пристроєм, причому опорний блок поворотно з'єднаний з важелем, і привідний механізм обертає важіль відносно опорного блока для переміщення першої кін 2 (19) 1 3 85088 4 контакт із клапанним пристроєм, і роликові стрижні входять у зачеплення з розширеним кінцем важеля для підняття важеля і захоплювального кільце вого сегмента та для виймання в такий спосіб клапанного пристрою з контейнера. Даний винахід стосується інструмента для виймання клапанного пристрою з контейнера для алкогольного напою. Передумови створення винаходу Як відомо, алкогольні напої і пиво містяться у контейнері або барилі. При використанні пивного барила, створюють тиск в мішку, який містить пиво, укладеному в барилі, для того щоб розливати пиво дозовано завдяки клапанному пристрою з мішка, укладеного в барилі. Звичайно клапанний пристрій встановлюють у контейнері за допомогою пресової посадки в отворі контейнера. Клапанний пристрій регулює заповнення і розподіл рідини з мішка, а також регулює тиск у контейнері та мішку. Клапанний пристрій може бути відносно дорогим компонентом, який можна чистити і повторно використовувати після кожного використання. Щоб використовувати повторно клапанний пристрій, його варто видалити з контейнера таким чином, щоб не ушкодити клапанний пристрій. Клапанний пристрій звичайно має еластичну відформовану пробку з еластомеру, яка стискується і сприяє добуванню клапанного пристрою з контейнера. Однак все ще існує потреба в створенні інструмента, який ефективно підтримує та добуває клапанний пристрій з контейнера, не ушкоджуючи клапанний пристрій або контейнер. У кожному разі, для барил багаторазового використання відпрацьований клапанний пристрій повинний бути вилученим, для того щоб барило очистити і використати повторно. Це особливо стосується розподільних систем з дозуванням мішок-у-барилі. Даний винахід відноситься до інструмента для виймання клапанного пристрою з контейнера. Контейнер являє собою переважно пивне барило. Інструмент має безліч захоплювальних кільцевих сегментів, виконаних з можливістю переміщення між закритим кільцевим положенням, яке вводить у контакт із клапанним пристроєм, і положенням, яке не вводить у контакт із клапанним пристроєм. Інструмент має безліч важільних пристроїв, по одному для кожного захоплювального кільцевого сегмента. Кожний важільний пристрій містить у собі важіль, що має першу кінцеву частину, пов'язану з відповідною ділянкою кільцевих сегментів, щоб переміщати відповідний кільцевий сегмент між положеннями що вводить і що не вводить у контакт із клапанним пристроєм. Інструмент має привідний механізм, з'єднаний з важелями, для переміщення важелів синхронно, переміщаючи при цьому захоплювальні кільцеві сегменти для зачеплення із клапанним пристроєм. Привідний механізм витягує клапанний пристрій з контейнера за допомогою важелів і захоплювальних кільцевих сегментів у положенні, що вводить у контакт. Слід розуміти, що в здійсненні даного винаходу на практиці потрібні, щонайменше, два важелі і відповідні захоплювальні кільцеві сегменти для забезпечення належної дії важільного механізму, щоб витягти або добути клапанний пристрій. Переважно три важелі та три захоплювальних кільцевих сегменти однакового розміру розміщають під рівними кутами аксіально навколо осі клапанного пристрою. В одному варіанті здійснення винаходу кожний важільний пристрій включає опорний блок, пристосований входити в зачеплення із клапанним пристроєм, щоб орієнтувати важільний пристрій із клапанним пристроєм. Опорний блок з'єднаний з важелем поворотно. Привідний механізм обертає важіль відносно опорного блоку, щоб переміщати першу кінцеву частину важеля до клапанного пристрою і у такий спосіб переміщати відповідний захоплювальний кільцевий сегмент у положення, що вводить у контакт із клапанним пристроєм. В одному варіанті здійснення винаходу важіль має вигнуту др угу кінцеву частину з розширеним кінцем, і привідний механізм включає променеподібну опору. Променеподібна опора має одну ніжку для кожного важільного пристрою і виконана з можливістю переміщення вертикально вниз і вверх. Пара роликових стрижнів встановлена на кожній ніжці для утримання в ковзному співвідношенні другої кінцевої частини відповідного важеля. Хід вниз променеподібної опори переміщає опорний блок у положення, що вводить у контакт із клапанним пристроєм, і переміщає роликові стрижні уздовж другої кінцевої частини важеля для обертання важеля відносно опорного блоку, який переміщає в такий спосіб першу кінцеву частину важеля і відповідний захоплювальний кільцевий сегмент радіально назовні із клапанного пристрою. Далі, при ході променеподібної опори вверх роликові стрижні переміщаються вверх уздовж другої кінцевої частини важеля для обертання плеча важеля відносно опорного блоку, для переміщення першої кінцевої частини важеля радіально усередину клапанного пристрою, і в такий спосіб приведення відповідного захоплювального кільцевого сегмента в зачеплення із клапанним пристроєм. Вертикальне переміщення роликових стрижнів відносно другої кінцевої частини важеля припиняється, коли роликові стрижні входять у зачеплення з розширеним кінцем важеля. Коли роликові стрижні входять у зачеплення з розширеним кінцем важеля, хід, який триває вверх, змушує роликові стрижні тягти важіль і піднімати захоплювальний кільцевий сегмент і в такий спосіб виймати клапанний пристрій з контейнера. 5 85088 Короткий опис креслень Для кращого розуміння суті та цілей даного винаходу варто звертатися до доданих креслень, у яких: Фігура 1 - розріз інструмента для виймання клапанного пристрою даного винаходу, що відображає важільний пристрій і захоплювальні кільцеві сегменти в положеннях, що вводять у контакт і що не вводять у контакт із барилом; Фігура 2 - розріз клапанного пристрою, вийнятого з барила; і, Фігура 3 - вигляд у плані інструмента для виймання клапанного пристрою. Докладний опис винаходу На фігура х 1 і 2 зображена верхня частина контейнера для алкогольного напою або пивного барила 10, який мае прикреплений до нього утор 12. Контейнер 10 має верхню стінку 14. Верхня стінка 14 має центральний отвір 15 для прийому корпуса клапанного пристрою 16. Клапанний пристрій 16 має втулку 17, яка з'єднана із центральним пристроєм 18, що проколює, який простирається в мішок (не зображений). Алкогольний напій або пиво проходять через клапан 19 у втулці 17 і через пристрій 18, що проколює, у мішок і з мішка. Втулка 17 клапанного пристрою 16 включає, крім того, додаткові клапани 20 і 22 відповідно, які використовуються для підвищення тиску в мішку і вн утрішній частині барила 10. Клапанний пристрій 16 зображений спрямованим по вертикально проходячій осі 24. Клапанний пристрій 16 має еластичну гумову відформовану пробку 26, що взаємно з'єднує втулку 17 із краєм 28 центрального отвору 15. Клапанний пристрій 16 виконаний з верхньою кільцевою губою 40, яка має внутрішню стінку 42 і зовнішню стінку 44. Зовнішня стінка 44 має кільцевий паз 46, щоб полегшити видалення клапанного пристрою 16 з контейнера 10. Слід розуміти, що у варіантах здійснення винаходу, зображених на фігура х 1 і 2, із клапанного пристрою 16 і контейнера 10 вилучене захисне кільце (не показане). Захисне кільце звичайно покриває частину верхньої поверхні барила 14 і частину клапанного пристрою 16. Це захисне кільце видаляють за допомогою інструмента для виймання захисного кільця до видалення клапанного пристрою 16 з контейнера 10. Крім того, слід розуміти, що на фігурі 1 зображений інструмент 50 для виймання клапанного пристрою в розрізі. На правій стороні фігури 1 показаний інструмент 50 для виймання клапанного пристрою в положенні, у якому він готовий увійти в зачеплення із клапанним пристроєм 16. Ліва сторона фігури 1 показує положення, у якому інструмент 50 для виймання входить у зачеплення із клапанним пристроєм 16. Що стосується фі гури 2, то вона показує клапанний пристрій 16, яке видаляється з контейнера 10 за допомогою інструмента 50 для виймання, який входить у зачеплення із клапанним пристроєм 16. На фігурах 1 - 3 інструмент 50 включає три захоплювальних кільцевих сегменти 52 однакового розміру, які розташовані окремо один від одного навколо осі 24 клапанного пристрою із проміжками 6 в 120°. Три захоплювальних кільцевих сегменти 52 виконані з можливістю переміщення між положенням, що не вводить у контакт із клапанним пристроєм 16, зображеним на правій стороні фігури 1 і на фігурі 3, і положенням, що вводить у контакт із клапанним пристроєм 16, зображеним на лівій стороні фігури 1 і на фігурі 2. У положенні, що не вводить у контакт, як це показано на фігурі 3, кільцеві сегменти 52 не утворюють повне коло, тому що вони розташовані на відстані радіально назовні від клапанного пристрою 16. Однак у положенні, що вводить у контакт, кільцеві сегменти 52 висунуті радіально усередину, щоб закінчити або замкнути кругову конфігурацію, яка оточує клапанний пристрій 16. Захоплювальні кільцеві сегменти 52, включають металеві пластини, які мають виступи 54, які спряжено входять у зачеплення з пазом 46 клапанного пристрою 16, коли захоплювальний кільцевий сегмент 52 перебуває в положенні, що вводить у контакт. Інструмент 50 включає, щонайменше, один важільний пристрій 60 для кожного захоплювального кільцевого сегмента 52. Відповідно кожний важільний пристрій 60 розташований із проміжками в 120° навколо осі 24 клапанного пристрою 16. Кожний важільний пристрій 60 має важіль 62. Важіль 62 має першу кінцеву частин у 64, яка з'єднана з відповідним одним із кільцевих сегментів 52. Перша кінцева частина 64 переміщає цей відповідний кільцевий сегмент 52 між положенням, що вводить у контакт, і що не вводить у контакт із клапанним пристроєм 16. Перша кінцева частина 64 має першу розширену кінцеву ділянку 65, яка знаходиться усередині пазових отворів 67 захоплювального кільцевого сегмента 52. Перша розширена кінцева ділянка 65 переміщає захоплювальний кільцевий сегмент 52. Переміщення цієї першої кінцевої частини 64 робить переміщення захоплювального кільцевого сегмента 52. Важіль 62 має вигнуту другу кінцеву частину 67 із другим кінцем 68, що розширюється. Кожний важільний пристрій 60 має опорний блок 70, що включає металеву пластину з апертурою 72 у якій або через яку простирається важіль 62. Важіль 62 поворотно встановлюють у позиції 80 відносно опорного блоку 70. Опорний блок 70 має, крім того, перший й другий заплечики 74 і 76, які відповідно примикають до вершини верхньої кільцевої губи 40 клапанного пристрою 16 і до внутрішньої стінки 42 верхньої кільцевої губи 40. За допомогою зачеплення цих заплечиків 74 і 76 опорного блоку 70 із клапанним пристроєм 16 опорний блок 70 орієнтують відносно клапанного пристрою 16 і він підтримує вн утрішню стінку 42 клапанного пристрою 16. Важіль 62 і відповідні захоплювальні кільцеві сегменти 52 синхронно переміщають у положення опорного зачеплення із клапанним пристроєм 16 за допомогою привідного механізму 90. Привідний механізм 90 містить у собі променеподібну опору 92, що має ніжки 94 (див. Фігура 3), одну для кожного важільного пристрою 60. Променеподібна опора 90 виконана з можливістю переміщення вверх і вниз під впливом поршня (не зображений). Кожна ніжка 94 променеподібної опори 90 має па 7 85088 ру роликових стрижнів 95, встановлених для опори в ковзному співвідношенні із другою кінцевою частиною 66 важеля 62. Коли привідний механізм 90 переміщають у положенні ходу вниз, як це представлено положенням, зображеним на лівій стороні фігури 1, опорний блок 70 переміщається в положення опорного зачеплення із клапанним пристроєм 16, відповідно до чого заплечики 74 і 76 орієнтують блок 70 відносно клапанного пристрою 16. У цьому положенні привідний механізм 90 фактично перемістив важелі 62 радіально назовні від центральної осі 24 клапанного пристрою Щоб видалити клапанний пристрій 16, привідний механізм 90 переміщають у верхнє положення. Під час початкового переміщення променеподібної опори 92 у положенні ходу ввер х роликові стрижні 95 рухаються ковзно вверх по скривленій другій кінцевій частині важеля 62 так, що повертають плече важеля 62 навколо осі 80 відносно опорного блоку 70 і переміщають його першу кінцеву частину 64 радіально усередину клапанного пристрою 16, щоб встановити захоплювальний кільцевий сегмент 52 у зачеплення із клапанним пристроєм 16. Початкове вертикальне переміщення роликових стрижнів 95 приводить до холостого вертикального ходу важеля 62 і переходить у ра 8 діальне переміщення усередину першої кінцевої частини 64 важеля 62. В цьому зачепленому положенні виступаюча частина 54 захоплювального кільцевого сегмента 52 спряжено входить у зачеплення з виточеним пазом 46 частини 40 губи клапанного пристрою 16. Коли хід ввер х променеподібної опори 92 триває, роликові стрижні 95 входять у зачеплення із другим розширеним кінцем 68 важеля 62, як це показано на фігурі 2. У цьому положенні роликові стрижні 95 більше не можуть переміщатися вертикально вверх без тяги важеля 62 вертикально вверх. В результаті триваючий хід вверх променеподібної опори 92 приводить до того, що роликові стрижні 95 затягують важелі 62 і захоплювальні кільцеві сегменти 52 вертикально вверх для видалення клапанного пристрою 16 з контейнера 12. Внаслідок прикладених зусиль еластична пробка 26 стискується і дозволяє витягти клапанний пристрій 16. Завдяки вищевказаному інструменту для виймання клапанного пристрою забезпечується механізм, який ефективно витягає клапанний пристрій з контейнера, не ушкоджуючи клапанний пристрій, і одночасно опирається і на внутрішню частину і на зовнішню частину клапанного пристрою, до яких докладають зусилля захоплення. 9 Комп’ютерна в ерстка В. Клюкін 85088 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
