Інструмент пристрою для виготовлення розгорток складної конфігурації по периметру

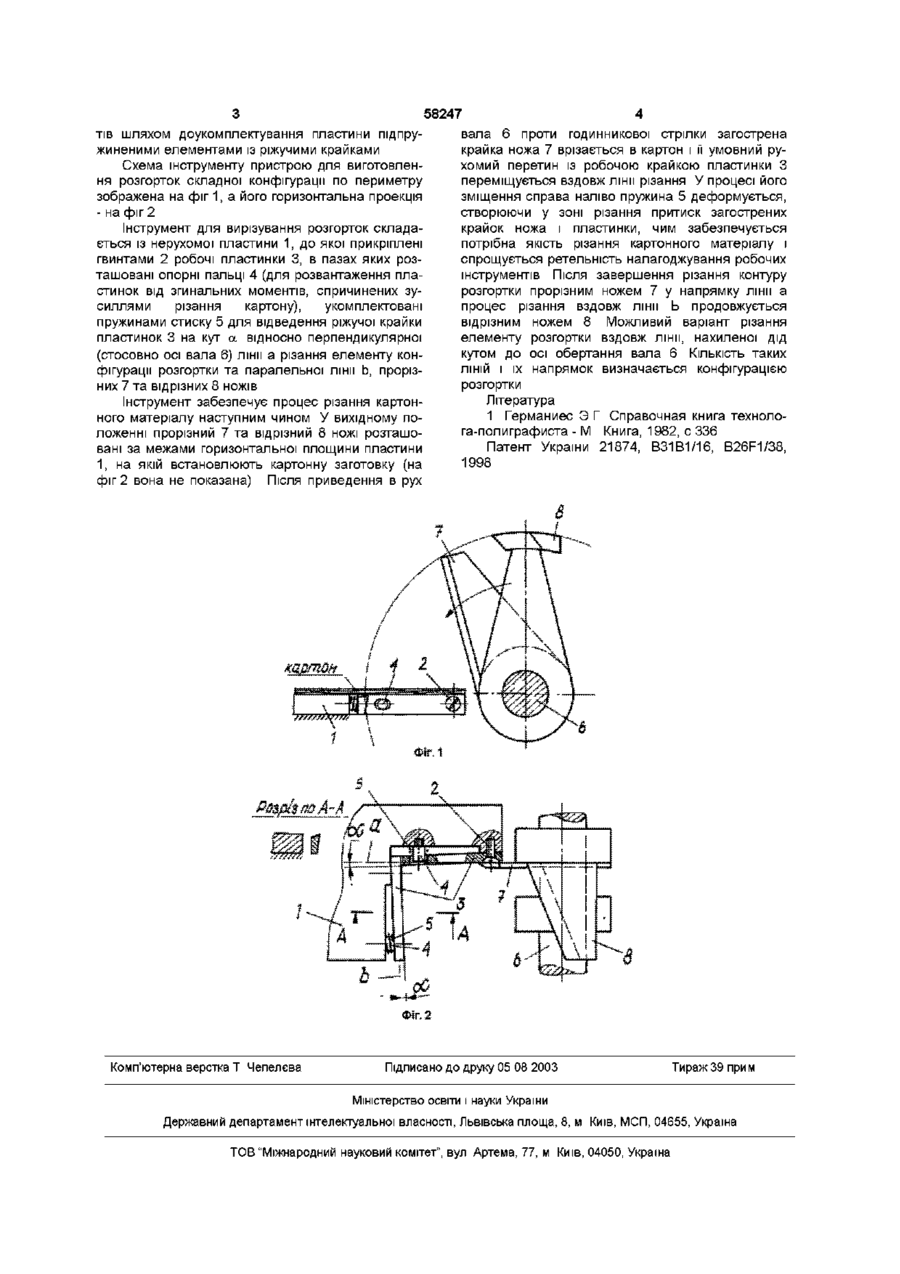

Інструмент пристрою для виготовлення розгорток складної конфігурації по периметру, який містить нерухому пластину, що має конфігурацію розгортки, різальні ножі, встановлені на валу, які здійснюють обертовий рух і мають різальні крайки під кутом до площини картонної заготовки, який відрізняється тим, що нерухома пластина на торцях робочого профілю укомплектована підпружиненими різальними пластинками для створення притиску до різальних крайок рухомих ножів у процесі різання елементів конфігурації розгортки перпендикулярних, паралельних або нахилених під кутом до осі обертання ножового вала Винахід стосується пакувального машинобудування, а конкретно галузі, яка займається виготовленням картонних пачок та коробок для пакування промислових і продовольчих товарів Відомо, ЩО ДЛЯ виготовлення картонних упаковок необхідно висікати їх розгортки та формувати бігувальні лінії перегинів для складання в об'ємну конструкцію Ця операція виконується методом штанцювання на пресах з використанням спеціальних висікальних форм [1] Найбільш відомими є штанцювальні преси тигельного типу, в яких виготовлення розгорток по всьому контуру із нанесенням бігувальних ЛІНІЙ виконується одночасно Такі преси мають ряд недоліків, які полягають у наступному, в зоні висікання виникають великі технологічні навантаження, які зумовлюють їх масивну побудову та відповідну жорсткість, зворотно-поступальний рух масивної плити породжує інерційні навантаження, що призводить до швидкого зношування деталей преса і знижує його продуктивність Відомим Є пристрій для виготовлення розгорток складної конфігурації по периметру, в якому реалізовано спосіб вирізування розгорток із картонних заготовок шляхом їх фіксування на нерухомій пластині, яка має конфігурацію розгортки, а вирізування розгортки здійснюється ножичним різанням за рахунок послідовної взаємодії ріжучих крайок ножів, що здійснюють обертовий рух, із крайками пластини [2] Ріжучі крайки ножів розміщені під кутом до площини картонної заготовки для забезпечення ножичного різання за умови послідовної взаємодії у парі ніж-пластина Проте, у даному технічному рішенні, а конкретно - у конструкції вирізувального інструменту, не забезпечено пружного притиску робочих крайок ножа і пластини у процесі різання картону, характерного для різання за принципом ножиць, що є причиною погіршення якості площини різання (волокна картону затягуються у напрямку руху ножа, формуючи "заусенці"), тривалого часу та складності налагоджування вирізувального інструменту В основу винаходу покладено задачу створення ефективного і надійного в експлуатації пристрою для виготовлення розгорток складної конфігурації по периметру шляхом комплектування його вирізувальним інструментом із пружним притиском робочих крайок для забезпечення високої якості різання контуру розгорток та спрощення налагоджування пристрою Поставлене завдання виконується за рахунок запропонованої нової конструкції вирізувального інструменту, який включає пластину, що має конфігурацію розгортки, згідно з винаходом укомплектовану підпружиненими пластинками із ріжучими крайками, які забезпечують притиск до крайок рухомих ножів, закріплених на валі, у процесі різання картонного матеріалу Таким чином, технічний результат полягає у забезпеченні ефективної та надійної експлуатації вирізувального пристрою для виготовлення розгорток складної конфігурації по периметру, покращенні якості виготовлення розгорток із картону і спрощенні процедури налагоджування інструмен 00 ю 58247 тів шляхом доукомплеісгування пластини підпружиненими елементами із ріжучими крайками Схема інструменту пристрою для виготовлення розгорток складної конфігурації по периметру зображена на фіг 1, а його горизонтальна проекція - на фіг 2 Інструмент для вирізування розгорток складається із нерухомої пластини 1, до якої прикріплені гвинтами 2 робочі пластинки 3, в пазах яких розташовані опорні пальці 4 (для розвантаження пластинок від згинальних моментів, спричинених зусиллями різання картону), укомплектовані пружинами стиску 5 для відведення ріжучої крайки пластинок 3 на кут а відносно перпендикулярної (стосовно осі вала 6) лінії а різання елементу конфігурації розгортки та паралельної лінії Ь, прорізних 7 та відрізних 8 ножів вала 6 проти годинникової стрілки загострена крайка ножа 7 врізається в картон і її умовний рухомий перетин із робочою крайкою пластинки З переміщується вздовж лінії різання У процесі його зміщення справа наліво пружина 5 деформується, створюючи у зоні різання притиск загострених крайок ножа і пластинки, чим забезпечується потрібна якість різання картонного матеріалу і спрощується ретельність налагоджування робочих інструментів Після завершення різання контуру розгортки прорізним ножем 7 у напрямку лінії а процес різання вздовж лінії Ь продовжується відрізним ножем 8 Можливий варіант різання елементу розгортки вздовж лінії, нахиленої дід кутом до осі обертання вала 6 КІЛЬКІСТЬ таких ЛІНІЙ і їх напрямок визначається конфігурацією розгортки Інструмент забезпечує процес різання картонного матеріалу наступним чином У вихідному положенні прорізний 7 та відрізний 8 ножі розташовані за межами горизонтальної площини пластини 1, на якій встановлюють картонну заготовку (на фіг 2 вона не показана) Після приведення в рух Література 1 Германиес Э Г Справочная книга технолога-полиграфиста - М Книга, 1982, с 336 Патент України 21874, В31В1/16, B26F1/38, 1998 Комп'ютерна верстка Т Чепелєва Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
