Інструмент пристрою для виготовлення розгорток паковань складної конфігурації по периметру

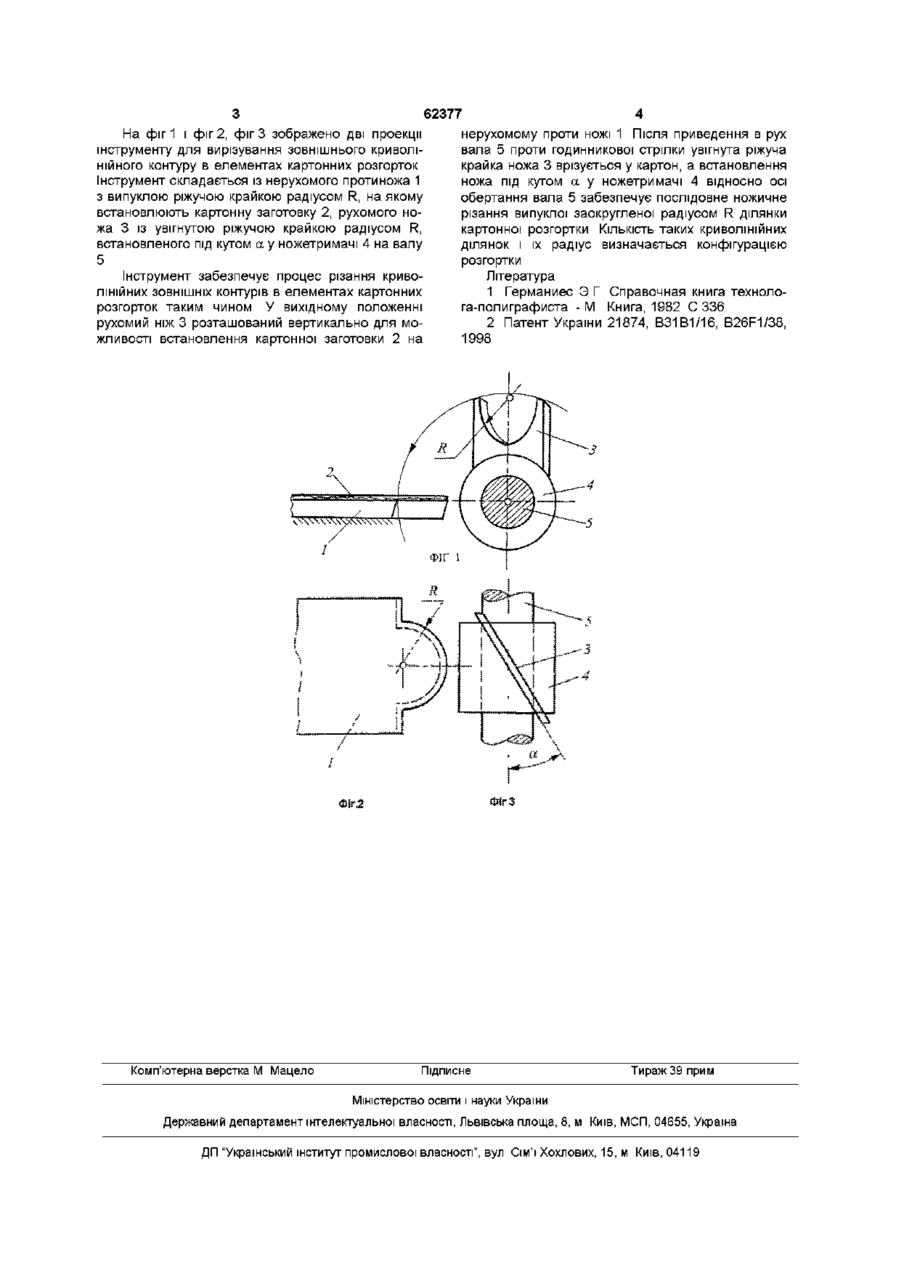

Інструмент пристрою для виготовлення розгорток пакувань складної конфігурації по периметру, який включає нерухому пластину, що має конфігу рацію розгортки, різальні ножі, встановлені на валу, які здійснюють обертовий рух і мають різальні крайки під кутом до площини картонної заготовки, який відрізняється тим, що нерухома пластина має закруглену опуклу різальну крайку, а рухомий ніж, виготовлений у вигляді пластини, має закруглену увігнуту різальну крайку і розташований під кутом до осі обертання вала Винахід стосується пакувального машинобудування, а конкретно - галузі, яка займається виготовленням картонної тари для пакування продовольчих і промислових товарів Відомо, ЩО ДЛЯ виготовлення картонних пакувань необхідно спочатку виготовити їх розгортки, пробігувати лінії згину для складання в об'ємну конструкцію, сфальцювати та склеїти Операція виготовлення розгорток виконується методом штанцювання на пресах за допомогою спеціальних висікальних форм [1] Найбільш широко використовуються штанцювальні преси тигельного типу, в яких виготовлення контуру розгорток по периметру і формування бігувальних ЛІНІЙ відбувається одночасно Такі преси мають ряд недоліків, які полягають у виникненні суттєвих технологічних навантажень у зоні висікання через одночасну взаємодію усіх інструментів з матеріалом картонної заготовки, значні технологічні зусилля зумовлюють масивну побудову та відповідну жорсткість устаткування, зворотнопоступальний рух масивної плити породжує інерційні навантаження, що призводить до інтенсивного зношування деталей преса і знижує його продуктивність пластини [2] Ріжучі крайки ножів розміщені під кутом до площини картонної заготовки для забезпечення ножичного різання за умови послідовної взаємодії у парі ніж-пластина Проте, у даному технічному рішенні, а конкретно - у конструкції вирізувального інструменту, не вирішена проблема вирізування криволінійних ЗОВНІШНІХ контурів в елементах картонних розгорток, що значно обмежує технологічні можливості вирізувального пристрою В основу винаходу покладено завдання створення вирізувального пристрою, який укомплектований інструментом для вирізування криволінійних ЗОВНІШНІХ контурів в елементах картонних розгорток, і за рахунок цього забезпечуються широкі технологічні можливості виготовлення пристроєм розгорток різноманітних типів Поставлене завдання виконується за рахунок запропонованої конструкції вирізувального інструменту, який включає пластину - протиніж і ріжучі ножі, встановлені на валу, згідно з винаходом пластина є протиножем із випуклою ріжучою крайкою, а рухомий ніж є пластиною із увігнутою ріжучою крайкою, який розташований під кутом до осі обертання вала для забезпечення ножичного точкового різання картону вздовж заокругленої випуклої ріжучої крайки проти ножа Технічний результат полягає у забезпеченні широких технологічних можливостей вирізувального пристрою, призначеного для виготовлення розгорток пакувань з картону із криволінійними ЗОВНІШНІМИ контурами, спрощенні конструкції вирізувального інструменту Відомим Є пристрій для виготовлення розгорток складної конфігурації по периметру, в якому реалізовано спосіб вирізування розгорток із картонних заготовок шляхом їх фіксування на нерухомій плиті, яка має конфігурацію розгортки, а вирізування розгортки здійснюється ножичним різанням за рахунок послідовної взаємодії ріжучих крайок ножів, що здійснюють обертовий рух, із крайками со сч (О 62377 На фіг 1 і фіг 2, фіг 3 зображено дві проекції інструменту для вирізування зовнішнього криволінійного контуру в елементах картонних розгорток Інструмент складається із нерухомого протиножа 1 з випуклою ріжучою крайкою радіусом R, на якому встановлюють картонну заготовку 2, рухомого ножа 3 із увігнутою ріжучою крайкою радіусом R, встановленого під кутом а у ножетримачі 4 на валу 5 нерухомому проти ножі 1 Після приведення в рух вала 5 проти годинникової стрілки увігнута ріжуча крайка ножа 3 врізується у картон, а встановлення ножа під кутом а у ножетримачі 4 відносно осі обертання вала 5 забезпечує послідовне ножичне різання випуклої заокругленої радіусом R ділянки картонної розгортки КІЛЬКІСТЬ таких криволінійних ділянок і їх радіус визначається конфігурацією розгортки Інструмент забезпечує процес різання криволінійних ЗОВНІШНІХ контурів в елементах картонних розгорток таким чином У вихідному положенні рухомий ніж 3 розташований вертикально для можливості встановлення картонної заготовки 2 на Література 1 Германиес Э Г Справочная книга технолога-полиграфиста - М Книга, 1982 С 336 2 Патент України 21874, В31В1/16, B26F1/38, 1998 Комп'ютерна верстка М Мацело Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
