Запобіжний клапан, який має розривний диск та пристрій для розливу напою

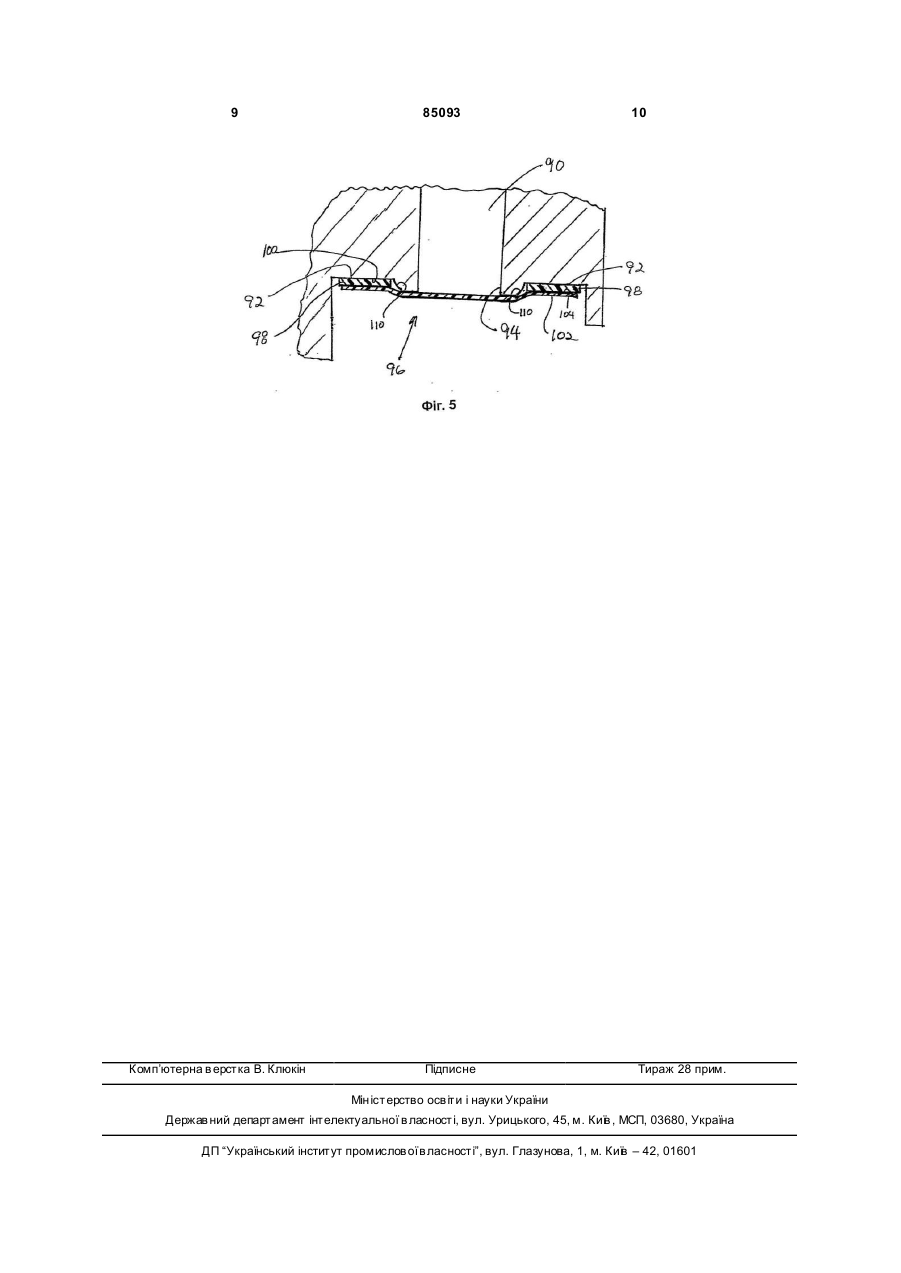

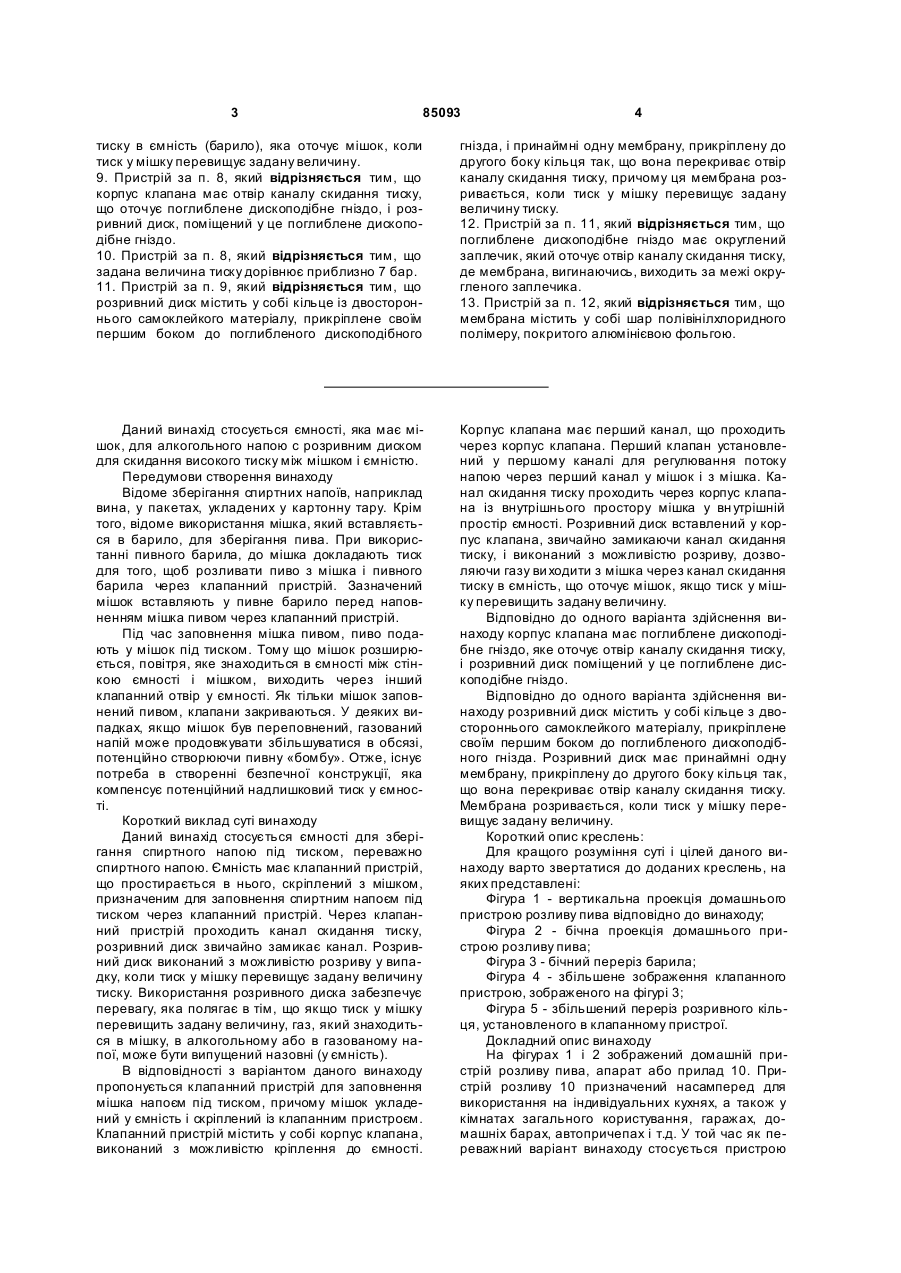

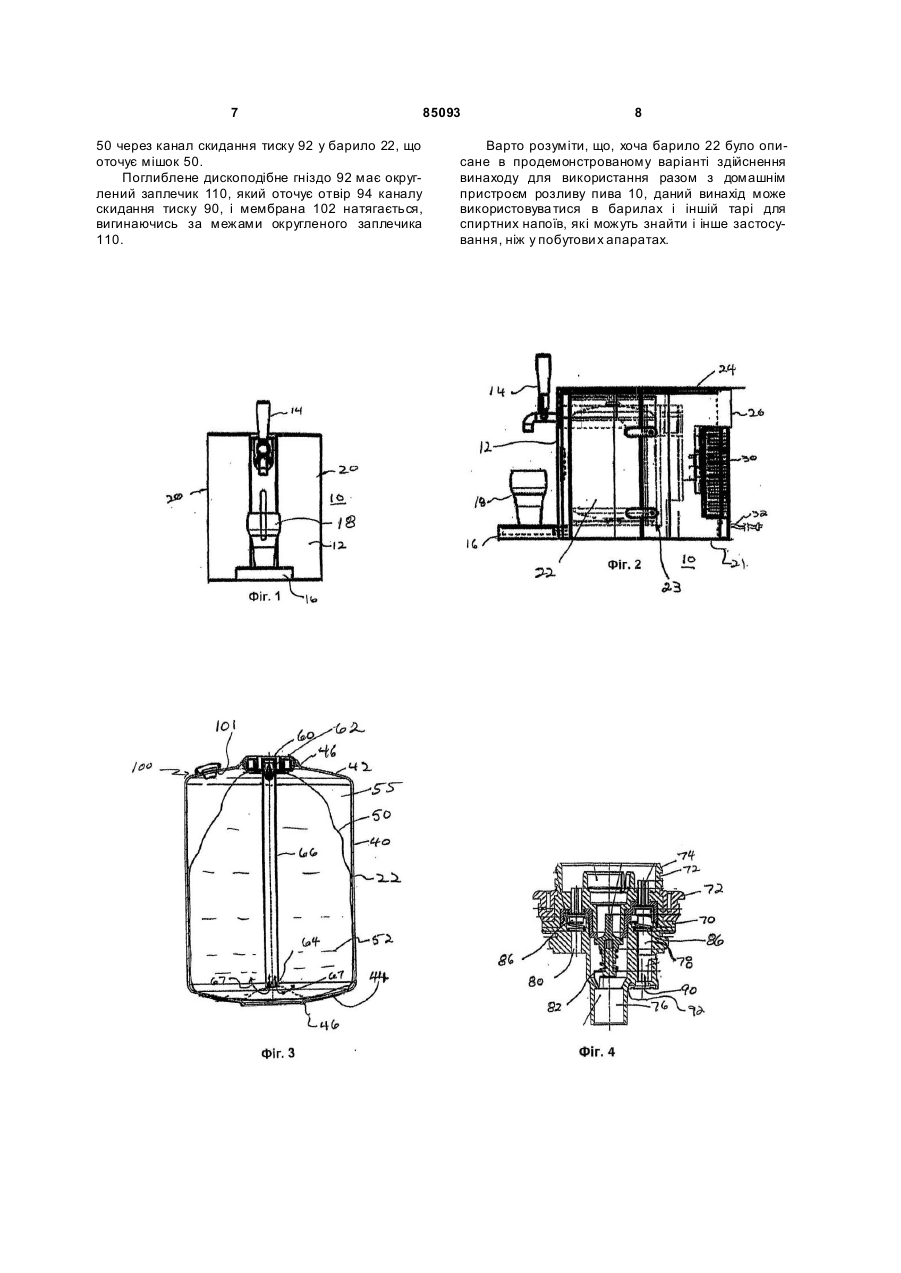

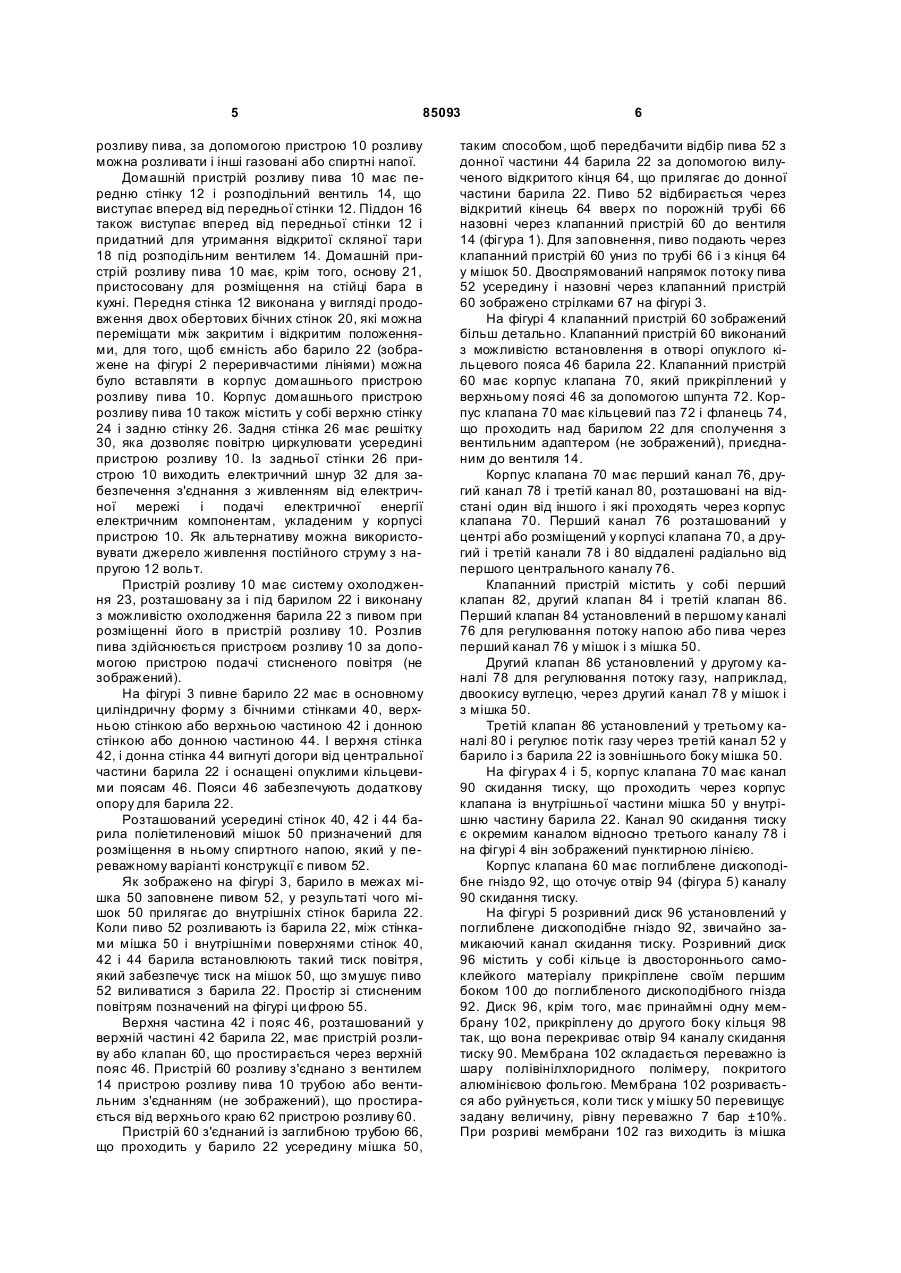

1. Запобіжний клапан, який має розривний диск і виконаний з можливістю заповнення напоєм під тиском укладеного в ємність (барило) і скріпленого із клапанним пристроєм мішка, який включає в себе: виконаний з можливістю кріплення з ємністю (барилом) корпус клапана, який має перший канал, що проходить через нього; установлений у першому каналі перший клапан, призначений для регулювання потоку напою через перший канал у мішок і з мішка; канал скидання тиску, який проходить через корпус клапана від внутрішньої частини мішка до внутрішньої частини ємності, і установлений з корпусом клапана розривний диск, який звичайно замикає канал скидання тиску і виконаний з можливістю розриву, дозволяючи тим самим газу виходити з мішка через канал скидання тиску в ємність (барило), яка оточує мішок, у випадку, коли тиск у мішку перевищує задану величину. 2. Клапан за п. 1, який відрізняється тим, що корпус клапана має отвір каналу скидання тиску, що оточує поглиблене дископодібне гніздо, і розривний диск, поміщений у це поглиблене дископодібне гніздо. 3. Клапан за п. 1, який відрізняється тим, що задана величина тиску дорівнює приблизно 7 бар. 4. Клапан за п. 2, який відрізняється тим, що розривний диск містить у собі кільце із двосторонньо 2 (19) 1 3 85093 4 тиску в ємність (барило), яка оточує мішок, коли тиск у мішку перевищує задану величину. 9. Пристрій за п. 8, який відрізняється тим, що корпус клапана має отвір каналу скидання тиску, що оточує поглиблене дископодібне гніздо, і розривний диск, поміщений у це поглиблене дископодібне гніздо. 10. Пристрій за п. 8, який відрізняється тим, що задана величина тиску дорівнює приблизно 7 бар. 11. Пристрій за п. 9, який відрізняється тим, що розривний диск містить у собі кільце із двостороннього самоклейкого матеріалу, прикріплене своїм першим боком до поглибленого дископодібного гнізда, і принаймні одну мембрану, прикріплену до другого боку кільця так, що вона перекриває отвір каналу скидання тиску, причому ця мембрана розривається, коли тиск у мішку перевищує задану величину тиску. 12. Пристрій за п. 11, який відрізняється тим, що поглиблене дископодібне гніздо має округлений заплечик, який оточує отвір каналу скидання тиску, де мембрана, вигинаючись, виходить за межі округленого заплечика. 13. Пристрій за п. 12, який відрізняється тим, що мембрана містить у собі шар полівінілхлоридного полімеру, покритого алюмінієвою фольгою. Даний винахід стосується ємності, яка має мішок, для алкогольного напою с розривним диском для скидання високого тиску між мішком і ємністю. Передумови створення винаходу Відоме зберігання спиртних напоїв, наприклад вина, у пакетах, укладених у картонну тару. Крім того, відоме використання мішка, який вставляється в барило, для зберігання пива. При використанні пивного барила, до мішка докладають тиск для того, щоб розливати пиво з мішка і пивного барила через клапанний пристрій. Зазначений мішок вставляють у пивне барило перед наповненням мішка пивом через клапанний пристрій. Під час заповнення мішка пивом, пиво подають у мішок під тиском. Тому що мішок розширюється, повітря, яке знаходиться в ємності між стінкою ємності і мішком, виходить через інший клапанний отвір у ємності. Як тільки мішок заповнений пивом, клапани закриваються. У деяких випадках, якщо мішок був переповнений, газований напій може продовжувати збільшуватися в обсязі, потенційно створюючи пивну «бомбу». Отже, існує потреба в створенні безпечної конструкції, яка компенсує потенційний надлишковий тиск у ємності. Короткий виклад суті винаходу Даний винахід стосується ємності для зберігання спиртного напою під тиском, переважно спиртного напою. Ємність має клапанний пристрій, що простирається в нього, скріплений з мішком, призначеним для заповнення спиртним напоєм під тиском через клапанний пристрій. Через клапанний пристрій проходить канал скидання тиску, розривний диск звичайно замикає канал. Розривний диск виконаний з можливістю розриву у випадку, коли тиск у мішку перевищує задану величину тиску. Використання розривного диска забезпечує перевагу, яка полягає в тім, що якщо тиск у мішку перевищить задану величину, газ, який знаходиться в мішку, в алкогольному або в газованому напої, може бути випущений назовні (у ємність). В відповідності з варіантом даного винаходу пропонується клапанний пристрій для заповнення мішка напоєм під тиском, причому мішок укладений у ємність і скріплений із клапанним пристроєм. Клапанний пристрій містить у собі корпус клапана, виконаний з можливістю кріплення до ємності. Корпус клапана має перший канал, що проходить через корпус клапана. Перший клапан установлений у першому каналі для регулювання потоку напою через перший канал у мішок і з мішка. Канал скидання тиску проходить через корпус клапана із внутрішнього простору мішка у вн утрішній простір ємності. Розривний диск вставлений у корпус клапана, звичайно замикаючи канал скидання тиску, і виконаний з можливістю розриву, дозволяючи газу ви ходити з мішка через канал скидання тиску в ємність, що оточує мішок, якщо тиск у мішку перевищить задану величину. Відповідно до одного варіанта здійснення винаходу корпус клапана має поглиблене дископодібне гніздо, яке оточує отвір каналу скидання тиску, і розривний диск поміщений у це поглиблене дископодібне гніздо. Відповідно до одного варіанта здійснення винаходу розривний диск містить у собі кільце з двостороннього самоклейкого матеріалу, прикріплене своїм першим боком до поглибленого дископодібного гнізда. Розривний диск має принаймні одну мембрану, прикріплену до другого боку кільця так, що вона перекриває отвір каналу скидання тиску. Мембрана розривається, коли тиск у мішку перевищує задану величину. Короткий опис креслень: Для кращого розуміння суті і цілей даного винаходу варто звертатися до доданих креслень, на яких представлені: Фігура 1 - вертикальна проекція домашнього пристрою розливу пива відповідно до винаходу; Фігура 2 - бічна проекція домашнього пристрою розливу пива; Фігура 3 - бічний переріз барила; Фігура 4 - збільшене зображення клапанного пристрою, зображеного на фігурі 3; Фігура 5 - збільшений переріз розривного кільця, установленого в клапанному пристрої. Докладний опис винаходу На фігурах 1 і 2 зображений домашній пристрій розливу пива, апарат або прилад 10. Пристрій розливу 10 призначений насамперед для використання на індивідуальних кухнях, а також у кімнатах загального користування, гаражах, домашніх барах, автопричепах і т.д. У той час як переважний варіант винаходу стосується пристрою 5 85093 розливу пива, за допомогою пристрою 10 розливу можна розливати і інші газовані або спиртні напої. Домашній пристрій розливу пива 10 має передню стінку 12 і розподільний вентиль 14, що виступає вперед від передньої стінки 12. Піддон 16 також виступає вперед від передньої стінки 12 і придатний для утримання відкритої скляної тари 18 під розподільним вентилем 14. Домашній пристрій розливу пива 10 має, крім того, основу 21, пристосовану для розміщення на стійці бара в кухні. Передня стінка 12 виконана у вигляді продовження двох обертових бічних стінок 20, які можна переміщати між закритим і відкритим положеннями, для того, щоб ємність або барило 22 (зображене на фігурі 2 переривчастими лініями) можна було вставляти в корпус домашнього пристрою розливу пива 10. Корпус домашнього пристрою розливу пива 10 також містить у собі верхню стінку 24 і задню стінку 26. Задня стінка 26 має решітку 30, яка дозволяє повітрю циркулювати усередині пристрою розливу 10. Із задньої стінки 26 пристрою 10 виходить електричний шнур 32 для забезпечення з'єднання з живленням від електричної мережі і подачі електричної енергії електричним компонентам, укладеним у корпусі пристрою 10. Як альтернативу можна використовувати джерело живлення постійного струму з напругою 12 вольт. Пристрій розливу 10 має систему охолодження 23, розташовану за і під барилом 22 і виконану з можливістю охолодження барила 22 з пивом при розміщенні його в пристрій розливу 10. Розлив пива здійснюється пристроєм розливу 10 за допомогою пристрою подачі стисненого повітря (не зображений). На фігурі 3 пивне барило 22 має в основному циліндричну форму з бічними стінками 40, верхньою стінкою або верхньою частиною 42 і донною стінкою або донною частиною 44. І верхня стінка 42, і донна стінка 44 вигнуті догори від центральної частини барила 22 і оснащені опуклими кільцевими поясам 46. Пояси 46 забезпечують додаткову опору для барила 22. Розташований усередині стінок 40, 42 і 44 барила поліетиленовий мішок 50 призначений для розміщення в ньому спиртного напою, який у переважному варіанті конструкції є пивом 52. Як зображено на фігурі 3, барило в межах мішка 50 заповнене пивом 52, у результаті чого мішок 50 прилягає до внутрішніх стінок барила 22. Коли пиво 52 розливають із барила 22, між стінками мішка 50 і внутрішніми поверхнями стінок 40, 42 і 44 барила встановлюють такий тиск повітря, який забезпечує тиск на мішок 50, що змушує пиво 52 виливатися з барила 22. Простір зі стисненим повітрям позначений на фігурі ци фрою 55. Верхня частина 42 і пояс 46, розташований у верхній частині 42 барила 22, має пристрій розливу або клапан 60, що простирається через верхній пояс 46. Пристрій 60 розливу з'єднано з вентилем 14 пристрою розливу пива 10 трубою або вентильним з'єднанням (не зображений), що простирається від верхнього краю 62 пристрою розливу 60. Пристрій 60 з'єднаний із заглибною трубою 66, що проходить у барило 22 усередину мішка 50, 6 таким способом, щоб передбачити відбір пива 52 з донної частини 44 барила 22 за допомогою вилученого відкритого кінця 64, що прилягає до донної частини барила 22. Пиво 52 відбирається через відкритий кінець 64 вверх по порожній трубі 66 назовні через клапанний пристрій 60 до вентиля 14 (фігура 1). Для заповнення, пиво подають через клапанний пристрій 60 униз по трубі 66 і з кінця 64 у мішок 50. Двоспрямований напрямок потоку пива 52 усередину і назовні через клапанний пристрій 60 зображено стрілками 67 на фігурі 3. На фігурі 4 клапанний пристрій 60 зображений більш детально. Клапанний пристрій 60 виконаний з можливістю встановлення в отворі опуклого кільцевого пояса 46 барила 22. Клапанний пристрій 60 має корпус клапана 70, який прикріплений у верхньому поясі 46 за допомогою шпунта 72. Корпус клапана 70 має кільцевий паз 72 і фланець 74, що проходить над барилом 22 для сполучення з вентильним адаптером (не зображений), приєднаним до вентиля 14. Корпус клапана 70 має перший канал 76, другий канал 78 і третій канал 80, розташовані на відстані один від іншого і які проходять через корпус клапана 70. Перший канал 76 розташований у центрі або розміщений у корпусі клапана 70, а другий і третій канали 78 і 80 віддалені радіально від першого центрального каналу 76. Клапанний пристрій містить у собі перший клапан 82, другий клапан 84 і третій клапан 86. Перший клапан 84 установлений в першому каналі 76 для регулювання потоку напою або пива через перший канал 76 у мішок і з мішка 50. Другий клапан 86 установлений у другому каналі 78 для регулювання потоку газу, наприклад, двоокису вуглецю, через другий канал 78 у мішок і з мішка 50. Третій клапан 86 установлений у третьому каналі 80 і регулює потік газу через третій канал 52 у барило і з барила 22 із зовнішнього боку мішка 50. На фігурах 4 і 5, корпус клапана 70 має канал 90 скидання тиску, що проходить через корпус клапана із внутрішньої частини мішка 50 у внутрішню частину барила 22. Канал 90 скидання тиску є окремим каналом відносно третього каналу 78 і на фігурі 4 він зображений пунктирною лінією. Корпус клапана 60 має поглиблене дископодібне гніздо 92, що оточує отвір 94 (фігура 5) каналу 90 скидання тиску. На фігурі 5 розривний диск 96 установлений у поглиблене дископодібне гніздо 92, звичайно замикаючий канал скидання тиску. Розривний диск 96 містить у собі кільце із двостороннього самоклейкого матеріалу прикріплене своїм першим боком 100 до поглибленого дископодібного гнізда 92. Диск 96, крім того, має принаймні одну мембрану 102, прикріплену до другого боку кільця 98 так, що вона перекриває отвір 94 каналу скидання тиску 90. Мембрана 102 складається переважно із шару полівінілхлоридного полімеру, покритого алюмінієвою фольгою. Мембрана 102 розривається або руйнується, коли тиск у мішку 50 перевищує задану величину, рівну переважно 7 бар ±10%. При розриві мембрани 102 газ виходить із мішка 7 85093 50 через канал скидання тиску 92 у барило 22, що оточує мішок 50. Поглиблене дископодібне гніздо 92 має округлений заплечик 110, який оточує отвір 94 каналу скидання тиску 90, і мембрана 102 натягається, вигинаючись за межами округленого заплечика 110. 8 Варто розуміти, що, хоча барило 22 було описане в продемонстрованому варіанті здійснення винаходу для використання разом з домашнім пристроєм розливу пива 10, даний винахід може використовува тися в барилах і іншій тарі для спиртних напоїв, які можуть знайти і інше застосування, ніж у побутови х апаратах. 9 Комп’ютерна в ерстка В. Клюкін 85093 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
