Запобіжний клапан герметичного свинцевого акумулятора

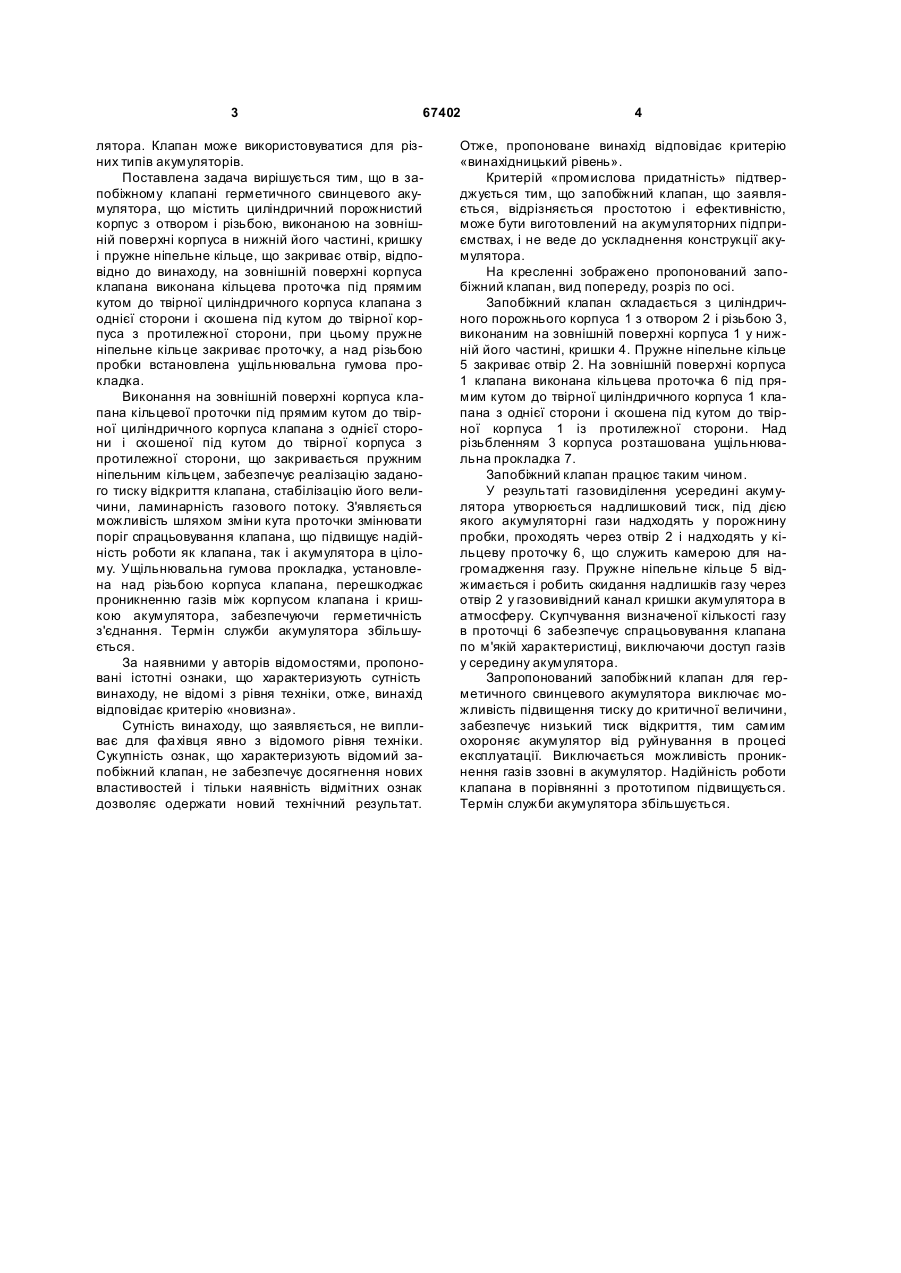

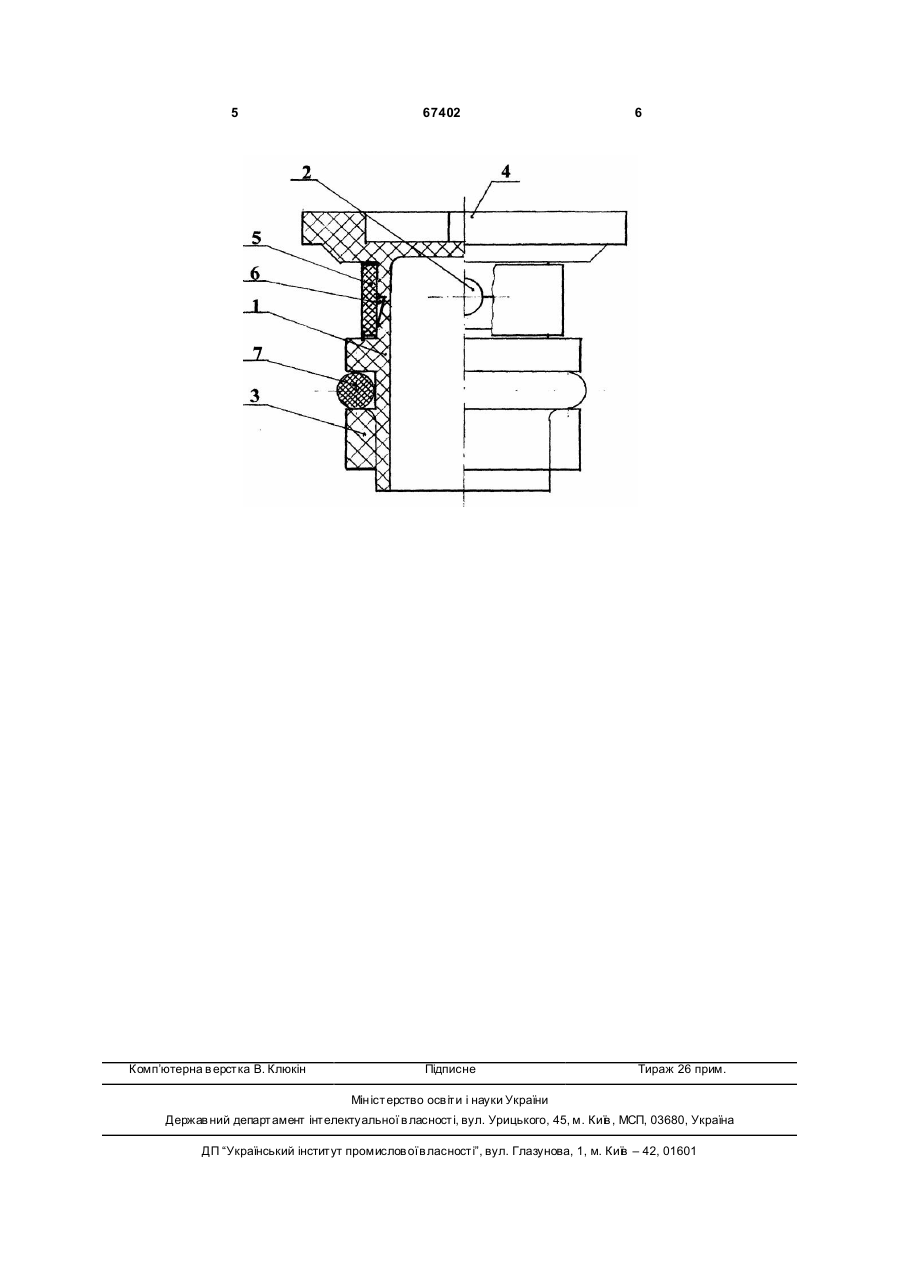

Запобіжний клапан герметичного свинцевого акумулятора, що містить циліндричний порожнис 3 67402 лятора. Клапан може використовуватися для різних типів акумуляторів. Поставлена задача вирішується тим, що в запобіжному клапані герметичного свинцевого акумулятора, що містить циліндричний порожнистий корпус з отвором і різьбою, виконаною на зовнішній поверхні корпуса в нижній його частині, кришку і пружне ніпельне кільце, що закриває отвір, відповідно до винаходу, на зовнішній поверхні корпуса клапана виконана кільцева проточка під прямим кутом до твірної циліндричного корпуса клапана з однієї сторони і скошена під кутом до твірної корпуса з протилежної сторони, при цьому пружне ніпельне кільце закриває проточку, а над різьбою пробки встановлена ущільнювальна гумова прокладка. Виконання на зовнішній поверхні корпуса клапана кільцевої проточки під прямим кутом до твірної циліндричного корпуса клапана з однієї сторони і скошеної під кутом до твірної корпуса з протилежної сторони, що закривається пружним ніпельним кільцем, забезпечує реалізацію заданого тиску відкриття клапана, стабілізацію його величини, ламинарність газового потоку. З'являється можливість шляхом зміни кута проточки змінювати поріг спрацьовування клапана, що підвищує надійність роботи як клапана, так і акумулятора в цілому. Ущільнювальна гумова прокладка, установлена над різьбою корпуса клапана, перешкоджає проникненню газів між корпусом клапана і кришкою акумулятора, забезпечуючи герметичність з'єднання. Термін служби акумулятора збільшується. За наявними у авторів відомостями, пропоновані істотні ознаки, що характеризують сутність винаходу, не відомі з рівня техніки, отже, винахід відповідає критерію «новизна». Сутність винаходу, що заявляється, не випливає для фа хівця явно з відомого рівня техніки. Сукупність ознак, що характеризують відомий запобіжний клапан, не забезпечує досягнення нових властивостей і тільки наявність відмітних ознак дозволяє одержати новий технічний результат. 4 Отже, пропоноване винахід відповідає критерію «винахідницький рівень». Критерій «промислова придатність» підтверджується тим, що запобіжний клапан, що заявляється, відрізняється простотою і ефективністю, може бути виготовлений на акумуляторних підприємствах, і не веде до ускладнення конструкції акумулятора. На кресленні зображено пропонований запобіжний клапан, вид попереду, розріз по осі. Запобіжний клапан складається з циліндричного порожнього корпуса 1 з отвором 2 і різьбою 3, виконаним на зовнішній поверхні корпуса 1 у нижній його частині, кришки 4. Пружне ніпельне кільце 5 закриває отвір 2. На зовнішній поверхні корпуса 1 клапана виконана кільцева проточка 6 під прямим кутом до твірної циліндричного корпуса 1 клапана з однієї сторони і скошена під кутом до твірної корпуса 1 із протилежної сторони. Над різьбленням 3 корпуса розташована ущільнювальна прокладка 7. Запобіжний клапан працює таким чином. У результаті газовиділення усередині акумулятора утворюється надлишковий тиск, під дією якого акумуляторні гази надходять у порожнину пробки, проходять через отвір 2 і надходять у кільцеву проточку 6, що служить камерою для нагромадження газу. Пружне ніпельне кільце 5 віджимається і робить скидання надлишків газу через отвір 2 у газовивідний канал кришки акумулятора в атмосферу. Скупчування визначеної кількості газу в проточці 6 забезпечує спрацьовування клапана по м'якій характеристиці, виключаючи доступ газів у середину акумулятора. Запропонований запобіжний клапан для герметичного свинцевого акумулятора виключає можливість підвищення тиску до критичної величини, забезпечує низький тиск відкриття, тим самим охороняє акумулятор від руйнування в процесі експлуатації. Виключається можливість проникнення газів ззовні в акумулятор. Надійність роботи клапана в порівнянні з прототипом підвищується. Термін служби акумулятора збільшується. 5 Комп’ютерна в ерстка В. Клюкін 67402 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
