Апарат для вирощування мікроорганізмів

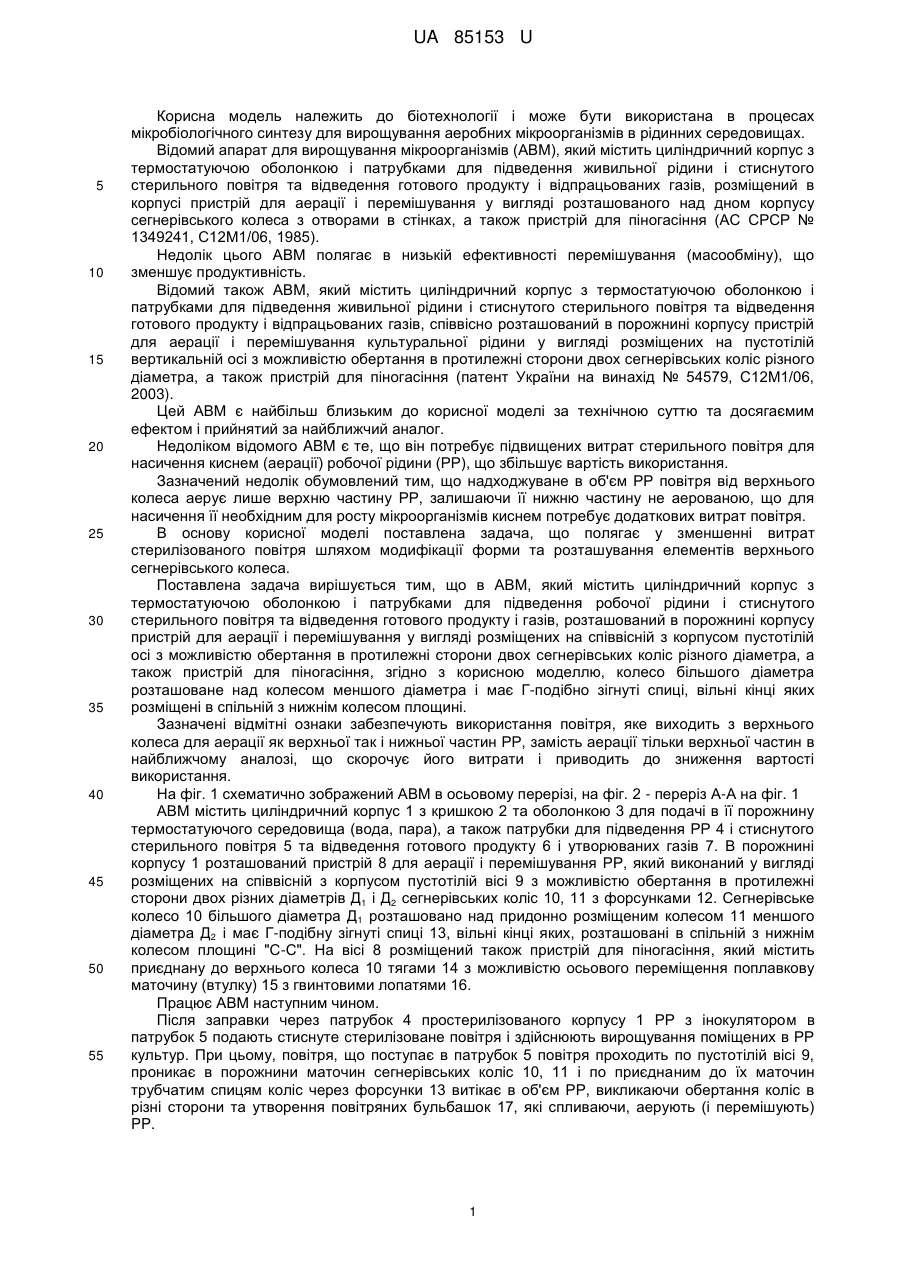

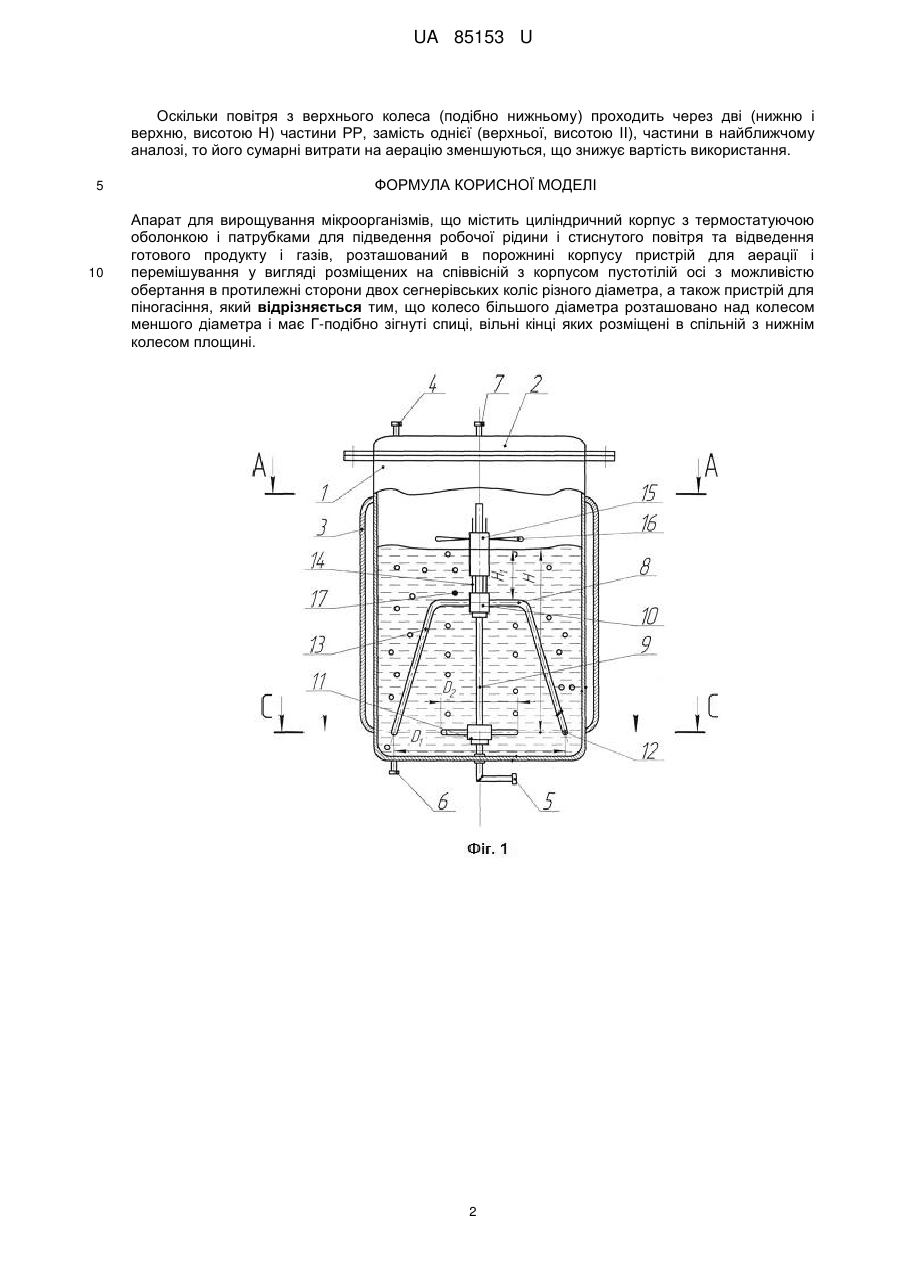

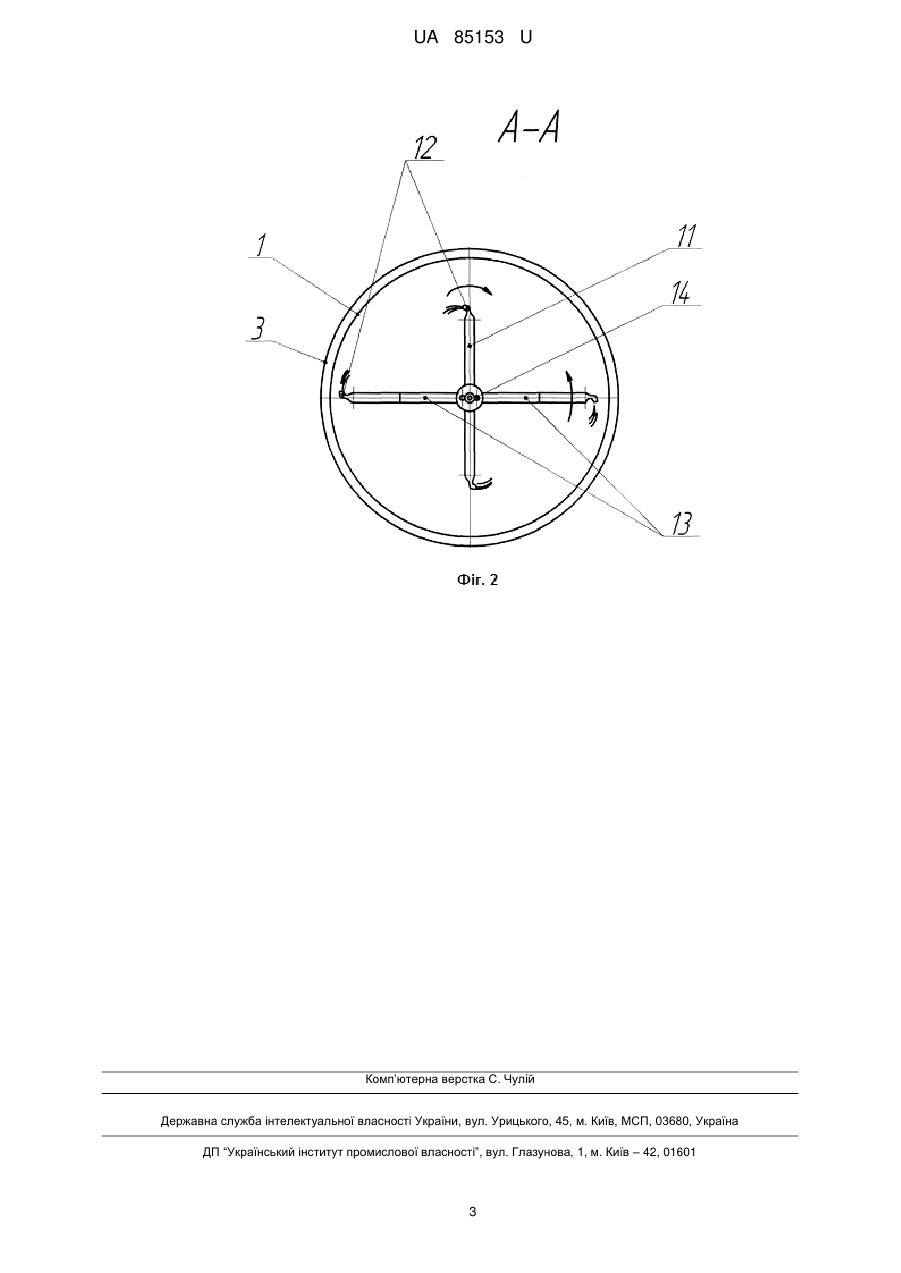

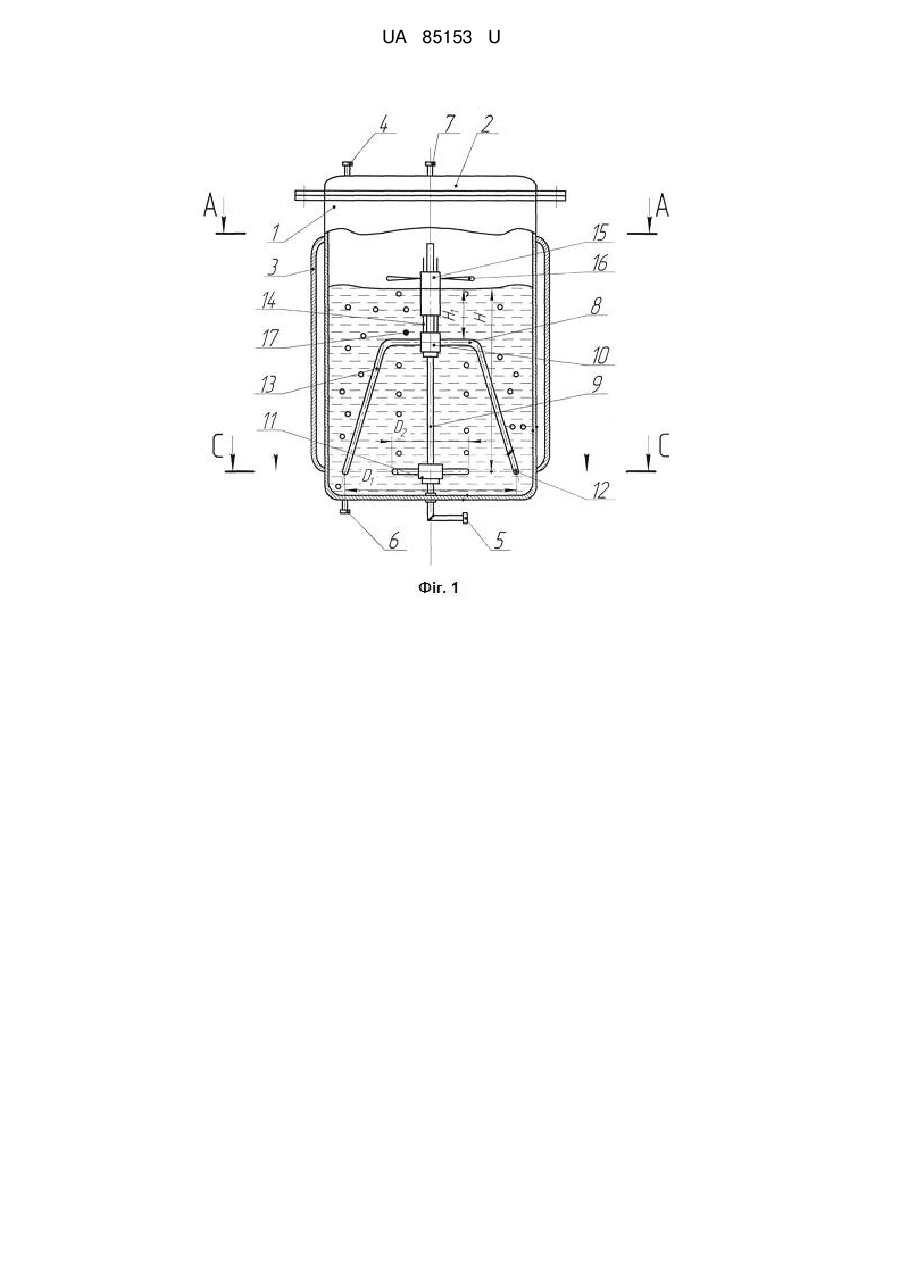

Реферат: UA 85153 U UA 85153 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до біотехнології і може бути використана в процесах мікробіологічного синтезу для вирощування аеробних мікроорганізмів в рідинних середовищах. Відомий апарат для вирощування мікроорганізмів (АВМ), який містить циліндричний корпус з термостатуючою оболонкою і патрубками для підведення живильної рідини і стиснутого стерильного повітря та відведення готового продукту і відпрацьованих газів, розміщений в корпусі пристрій для аерації і перемішування у вигляді розташованого над дном корпусу сегнерівського колеса з отворами в стінках, а також пристрій для піногасіння (АС СРСР № 1349241, С12М1/06, 1985). Недолік цього АВМ полягає в низькій ефективності перемішування (масообміну), що зменшує продуктивність. Відомий також АВМ, який містить циліндричний корпус з термостатуючою оболонкою і патрубками для підведення живильної рідини і стиснутого стерильного повітря та відведення готового продукту і відпрацьованих газів, співвісно розташований в порожнині корпусу пристрій для аерації і перемішування культуральної рідини у вигляді розміщених на пустотілій вертикальній осі з можливістю обертання в протилежні сторони двох сегнерівських коліс різного діаметра, а також пристрій для піногасіння (патент України на винахід № 54579, С12М1/06, 2003). Цей АВМ є найбільш близьким до корисної моделі за технічною суттю та досягаємим ефектом і прийнятий за найближчий аналог. Недоліком відомого ABM є те, що він потребує підвищених витрат стерильного повітря для насичення киснем (аерації) робочої рідини (РР), що збільшує вартість використання. Зазначений недолік обумовлений тим, що надходжуване в об'єм РР повітря від верхнього колеса аерує лише верхню частину РР, залишаючи її нижню частину не аерованою, що для насичення її необхідним для росту мікроорганізмів киснем потребує додаткових витрат повітря. В основу корисної моделі поставлена задача, що полягає у зменшенні витрат стерилізованого повітря шляхом модифікації форми та розташування елементів верхнього сегнерівського колеса. Поставлена задача вирішується тим, що в АВМ, який містить циліндричний корпус з термостатуючою оболонкою і патрубками для підведення робочої рідини і стиснутого стерильного повітря та відведення готового продукту і газів, розташований в порожнині корпусу пристрій для аерації і перемішування у вигляді розміщених на співвісній з корпусом пустотілій осі з можливістю обертання в протилежні сторони двох сегнерівських коліс різного діаметра, а також пристрій для піногасіння, згідно з корисною моделлю, колесо більшого діаметра розташоване над колесом меншого діаметра і має Г-подібно зігнуті спиці, вільні кінці яких розміщені в спільній з нижнім колесом площині. Зазначені відмітні ознаки забезпечують використання повітря, яке виходить з верхнього колеса для аерації як верхньої так і нижньої частин РР, замість аерації тільки верхньої частин в найближчому аналозі, що скорочує його витрати і приводить до зниження вартості використання. На фіг. 1 схематично зображений АВМ в осьовому перерізі, на фіг. 2 - переріз А-А на фіг. 1 АВМ містить циліндричний корпус 1 з кришкою 2 та оболонкою 3 для подачі в її порожнину термостатуючого середовища (вода, пара), а також патрубки для підведення РР 4 і стиснутого стерильного повітря 5 та відведення готового продукту 6 і утворюваних газів 7. В порожнині корпусу 1 розташований пристрій 8 для аерації і перемішування РР, який виконаний у вигляді розміщених на співвісній з корпусом пустотілій вісі 9 з можливістю обертання в протилежні сторони двох різних діаметрів Д1 і Д2 сегнерівських коліс 10, 11 з форсунками 12. Сегнерівське колесо 10 більшого діаметра Д1 розташовано над придонно розміщеним колесом 11 меншого діаметра Д2 і має Г-подібну зігнуті спиці 13, вільні кінці яких, розташовані в спільній з нижнім колесом площині "С-С". На вісі 8 розміщений також пристрій для піногасіння, який містить приєднану до верхнього колеса 10 тягами 14 з можливістю осьового переміщення поплавкову маточину (втулку) 15 з гвинтовими лопатями 16. Працює АВМ наступним чином. Після заправки через патрубок 4 простерилізованого корпусу 1 РР з інокулятором в патрубок 5 подають стиснуте стерилізоване повітря і здійснюють вирощування поміщених в РР культур. При цьому, повітря, що поступає в патрубок 5 повітря проходить по пустотілій вісі 9, проникає в порожнини маточин сегнерівських коліс 10, 11 і по приєднаним до їх маточин трубчатим спицям коліс через форсунки 13 витікає в об'єм РР, викликаючи обертання коліс в різні сторони та утворення повітряних бульбашок 17, які спливаючи, аерують (і перемішують) PP. 1 UA 85153 U Оскільки повітря з верхнього колеса (подібно нижньому) проходить через дві (нижню і верхню, висотою Н) частини РР, замість однієї (верхньої, висотою II), частини в найближчому аналозі, то його сумарні витрати на аерацію зменшуються, що знижує вартість використання. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Апарат для вирощування мікроорганізмів, що містить циліндричний корпус з термостатуючою оболонкою і патрубками для підведення робочої рідини і стиснутого повітря та відведення готового продукту і газів, розташований в порожнині корпусу пристрій для аерації і перемішування у вигляді розміщених на співвісній з корпусом пустотілій осі з можливістю обертання в протилежні сторони двох сегнерівських коліс різного діаметра, а також пристрій для піногасіння, який відрізняється тим, що колесо більшого діаметра розташовано над колесом меншого діаметра і має Г-подібно зігнуті спиці, вільні кінці яких розміщені в спільній з нижнім колесом площині. 2 UA 85153 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
