Коробка для взуття

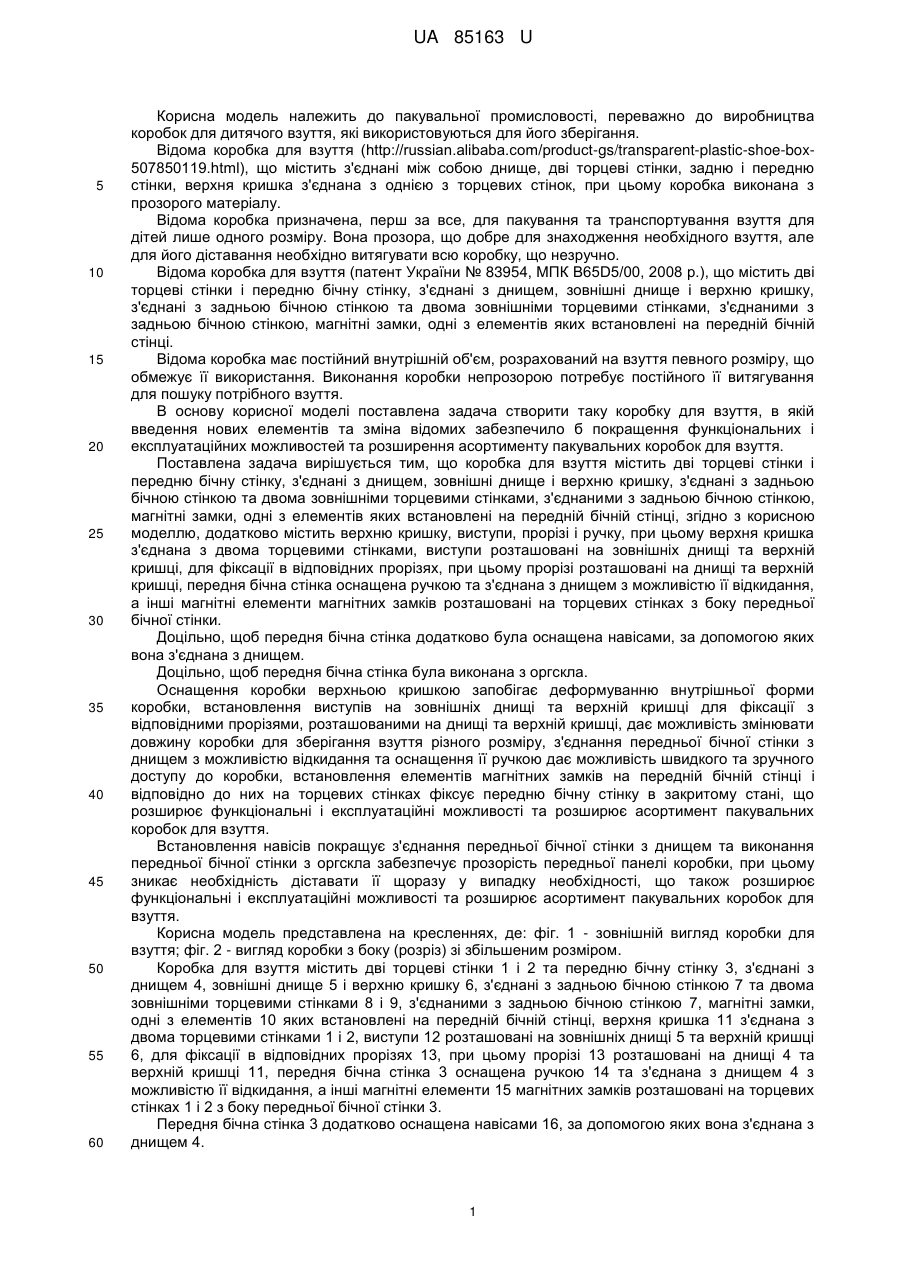

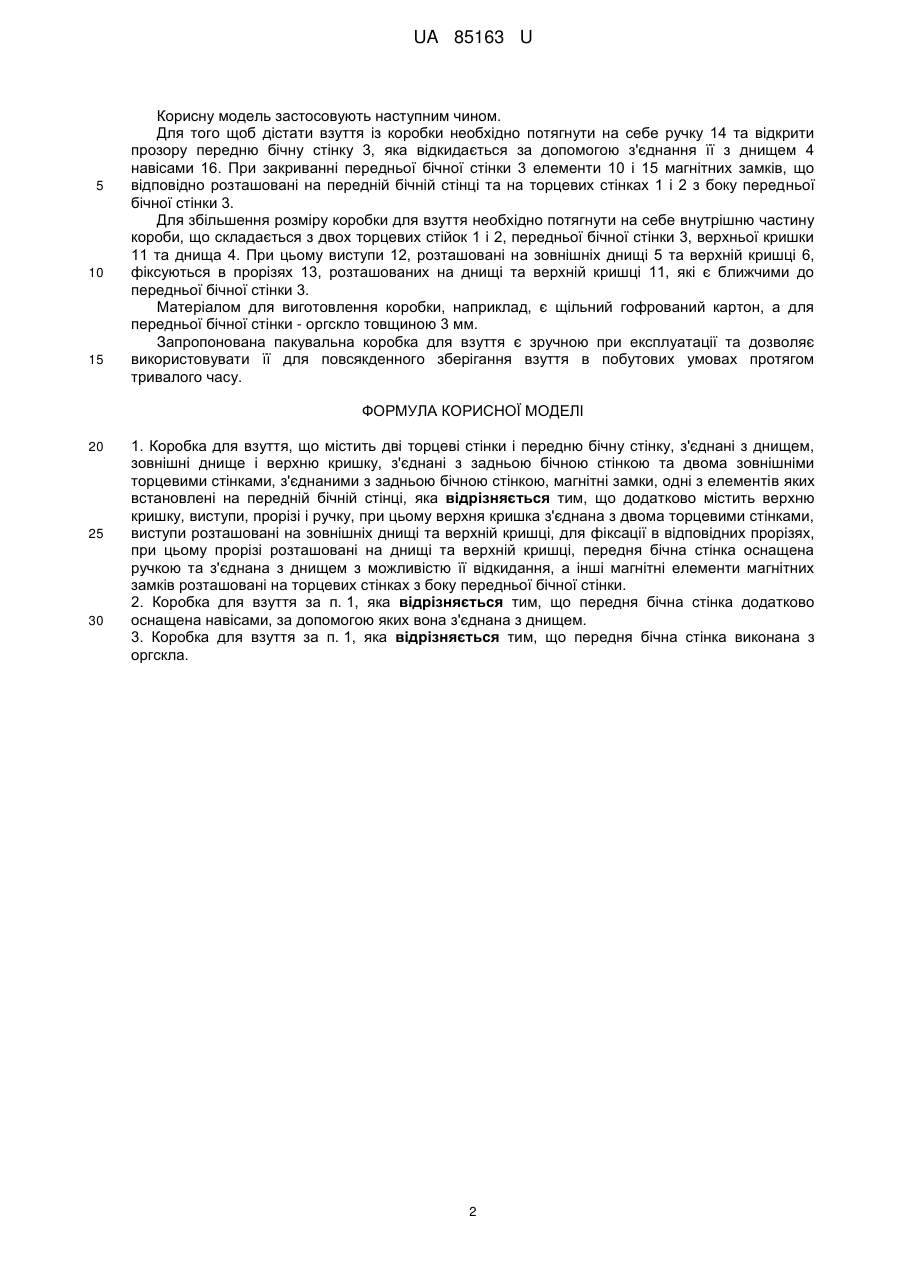

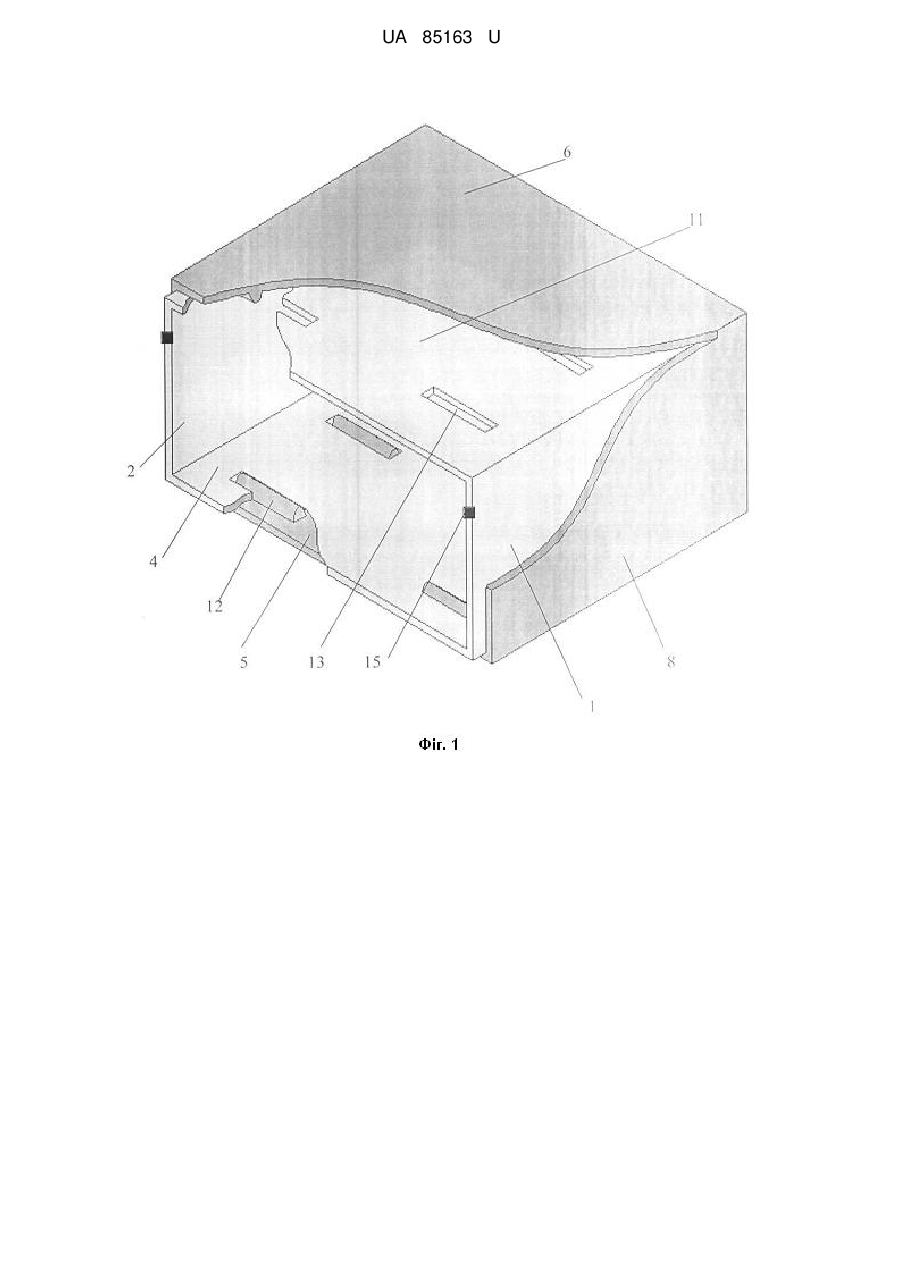

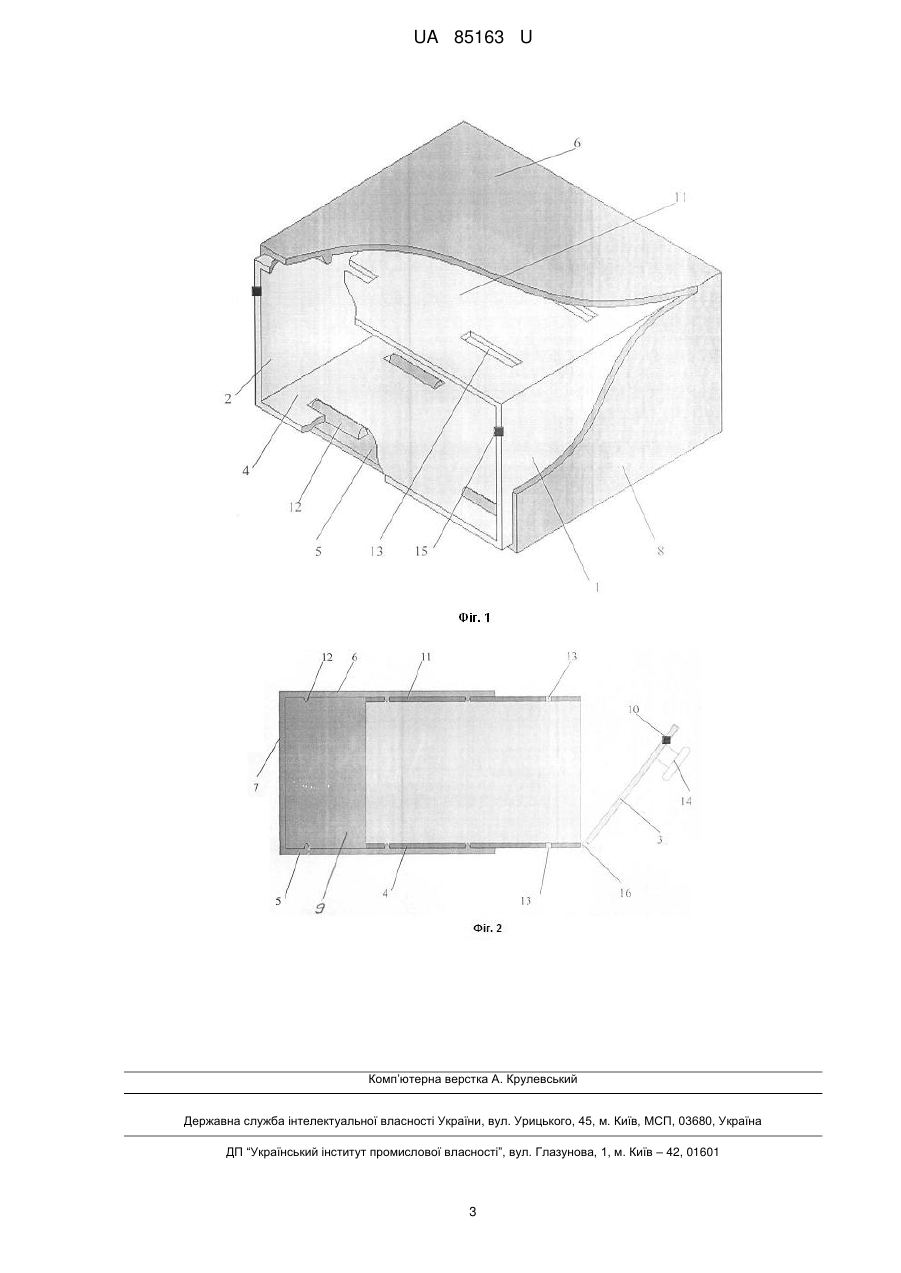

Реферат: UA 85163 U UA 85163 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пакувальної промисловості, переважно до виробництва коробок для дитячого взуття, які використовуються для його зберігання. Відома коробка для взуття (http://russian.alibaba.com/product-gs/transparent-plastic-shoe-box507850119.html), що містить з'єднані між собою днище, дві торцеві стінки, задню і передню стінки, верхня кришка з'єднана з однією з торцевих стінок, при цьому коробка виконана з прозорого матеріалу. Відома коробка призначена, перш за все, для пакування та транспортування взуття для дітей лише одного розміру. Вона прозора, що добре для знаходження необхідного взуття, але для його діставання необхідно витягувати всю коробку, що незручно. Відома коробка для взуття (патент України № 83954, МПК B65D5/00, 2008 p.), що містить дві торцеві стінки і передню бічну стінку, з'єднані з днищем, зовнішні днище і верхню кришку, з'єднані з задньою бічною стінкою та двома зовнішніми торцевими стінками, з'єднаними з задньою бічною стінкою, магнітні замки, одні з елементів яких встановлені на передній бічній стінці. Відома коробка має постійний внутрішній об'єм, розрахований на взуття певного розміру, що обмежує її використання. Виконання коробки непрозорою потребує постійного її витягування для пошуку потрібного взуття. В основу корисної моделі поставлена задача створити таку коробку для взуття, в якій введення нових елементів та зміна відомих забезпечило б покращення функціональних і експлуатаційних можливостей та розширення асортименту пакувальних коробок для взуття. Поставлена задача вирішується тим, що коробка для взуття містить дві торцеві стінки і передню бічну стінку, з'єднані з днищем, зовнішні днище і верхню кришку, з'єднані з задньою бічною стінкою та двома зовнішніми торцевими стінками, з'єднаними з задньою бічною стінкою, магнітні замки, одні з елементів яких встановлені на передній бічній стінці, згідно з корисною моделлю, додатково містить верхню кришку, виступи, прорізі і ручку, при цьому верхня кришка з'єднана з двома торцевими стінками, виступи розташовані на зовнішніх днищі та верхній кришці, для фіксації в відповідних прорізях, при цьому прорізі розташовані на днищі та верхній кришці, передня бічна стінка оснащена ручкою та з'єднана з днищем з можливістю її відкидання, а інші магнітні елементи магнітних замків розташовані на торцевих стінках з боку передньої бічної стінки. Доцільно, щоб передня бічна стінка додатково була оснащена навісами, за допомогою яких вона з'єднана з днищем. Доцільно, щоб передня бічна стінка була виконана з оргскла. Оснащення коробки верхньою кришкою запобігає деформуванню внутрішньої форми коробки, встановлення виступів на зовнішніх днищі та верхній кришці для фіксації з відповідними прорізями, розташованими на днищі та верхній кришці, дає можливість змінювати довжину коробки для зберігання взуття різного розміру, з'єднання передньої бічної стінки з днищем з можливістю відкидання та оснащення її ручкою дає можливість швидкого та зручного доступу до коробки, встановлення елементів магнітних замків на передній бічній стінці і відповідно до них на торцевих стінках фіксує передню бічну стінку в закритому стані, що розширює функціональні і експлуатаційні можливості та розширює асортимент пакувальних коробок для взуття. Встановлення навісів покращує з'єднання передньої бічної стінки з днищем та виконання передньої бічної стінки з оргскла забезпечує прозорість передньої панелі коробки, при цьому зникає необхідність діставати її щоразу у випадку необхідності, що також розширює функціональні і експлуатаційні можливості та розширює асортимент пакувальних коробок для взуття. Корисна модель представлена на кресленнях, де: фіг. 1 - зовнішній вигляд коробки для взуття; фіг. 2 - вигляд коробки з боку (розріз) зі збільшеним розміром. Коробка для взуття містить дві торцеві стінки 1 і 2 та передню бічну стінку 3, з'єднані з днищем 4, зовнішні днище 5 і верхню кришку 6, з'єднані з задньою бічною стінкою 7 та двома зовнішніми торцевими стінками 8 і 9, з'єднаними з задньою бічною стінкою 7, магнітні замки, одні з елементів 10 яких встановлені на передній бічній стінці, верхня кришка 11 з'єднана з двома торцевими стінками 1 і 2, виступи 12 розташовані на зовнішніх днищі 5 та верхній кришці 6, для фіксації в відповідних прорізях 13, при цьому прорізі 13 розташовані на днищі 4 та верхній кришці 11, передня бічна стінка 3 оснащена ручкою 14 та з'єднана з днищем 4 з можливістю її відкидання, а інші магнітні елементи 15 магнітних замків розташовані на торцевих стінках 1 і 2 з боку передньої бічної стінки 3. Передня бічна стінка 3 додатково оснащена навісами 16, за допомогою яких вона з'єднана з днищем 4. 1 UA 85163 U 5 10 15 Корисну модель застосовують наступним чином. Для того щоб дістати взуття із коробки необхідно потягнути на себе ручку 14 та відкрити прозору передню бічну стінку 3, яка відкидається за допомогою з'єднання її з днищем 4 навісами 16. При закриванні передньої бічної стінки 3 елементи 10 і 15 магнітних замків, що відповідно розташовані на передній бічній стінці та на торцевих стінках 1 і 2 з боку передньої бічної стінки 3. Для збільшення розміру коробки для взуття необхідно потягнути на себе внутрішню частину короби, що складається з двох торцевих стійок 1 і 2, передньої бічної стінки 3, верхньої кришки 11 та днища 4. При цьому виступи 12, розташовані на зовнішніх днищі 5 та верхній кришці 6, фіксуються в прорізях 13, розташованих на днищі та верхній кришці 11, які є ближчими до передньої бічної стінки 3. Матеріалом для виготовлення коробки, наприклад, є щільний гофрований картон, а для передньої бічної стінки - оргскло товщиною 3 мм. Запропонована пакувальна коробка для взуття є зручною при експлуатації та дозволяє використовувати її для повсякденного зберігання взуття в побутових умовах протягом тривалого часу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Коробка для взуття, що містить дві торцеві стінки і передню бічну стінку, з'єднані з днищем, зовнішні днище і верхню кришку, з'єднані з задньою бічною стінкою та двома зовнішніми торцевими стінками, з'єднаними з задньою бічною стінкою, магнітні замки, одні з елементів яких встановлені на передній бічній стінці, яка відрізняється тим, що додатково містить верхню кришку, виступи, прорізі і ручку, при цьому верхня кришка з'єднана з двома торцевими стінками, виступи розташовані на зовнішніх днищі та верхній кришці, для фіксації в відповідних прорізях, при цьому прорізі розташовані на днищі та верхній кришці, передня бічна стінка оснащена ручкою та з'єднана з днищем з можливістю її відкидання, а інші магнітні елементи магнітних замків розташовані на торцевих стінках з боку передньої бічної стінки. 2. Коробка для взуття за п. 1, яка відрізняється тим, що передня бічна стінка додатково оснащена навісами, за допомогою яких вона з'єднана з днищем. 3. Коробка для взуття за п. 1, яка відрізняється тим, що передня бічна стінка виконана з оргскла. 2 UA 85163 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
