Пристрій для індикації струму в окремих фазах електрообладнання

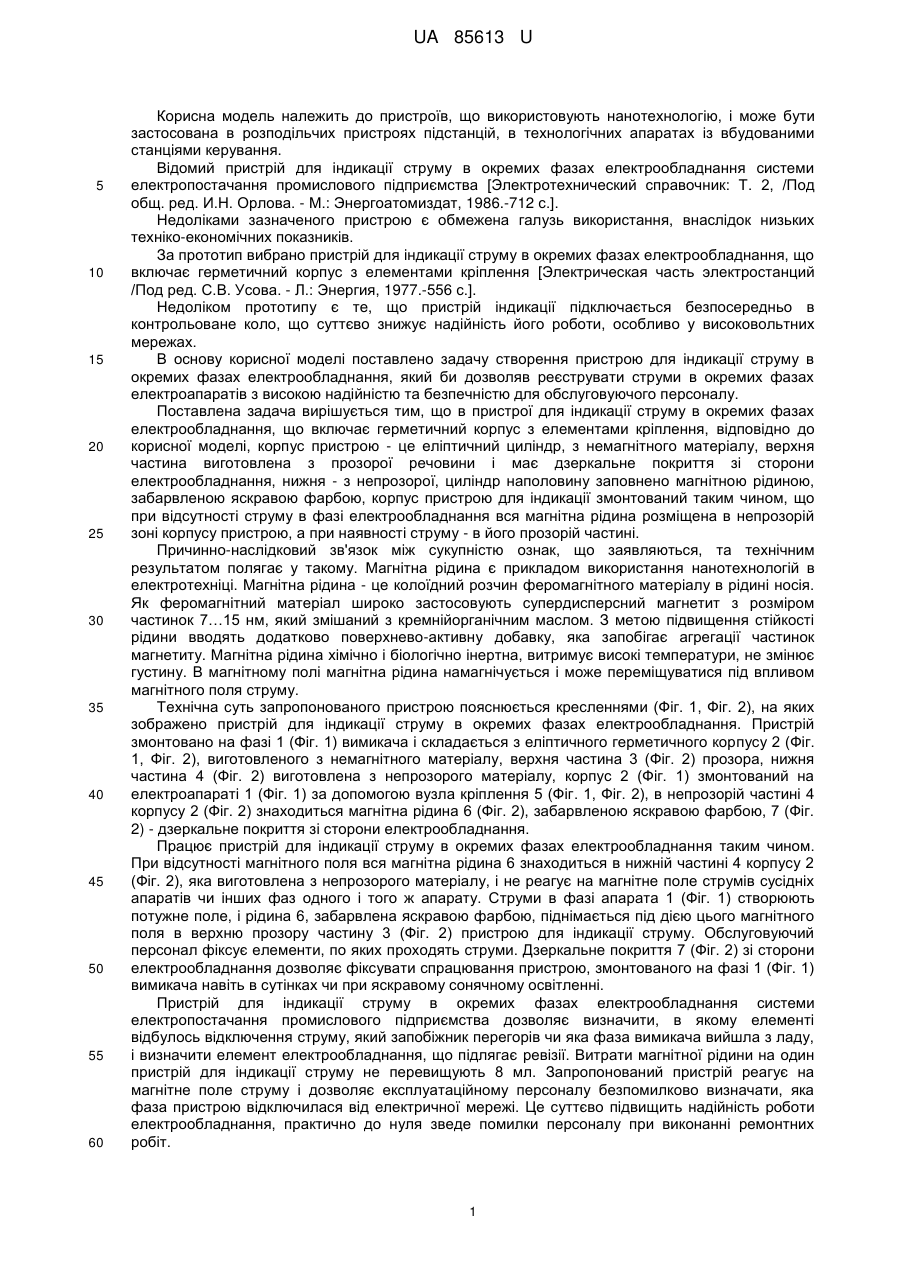

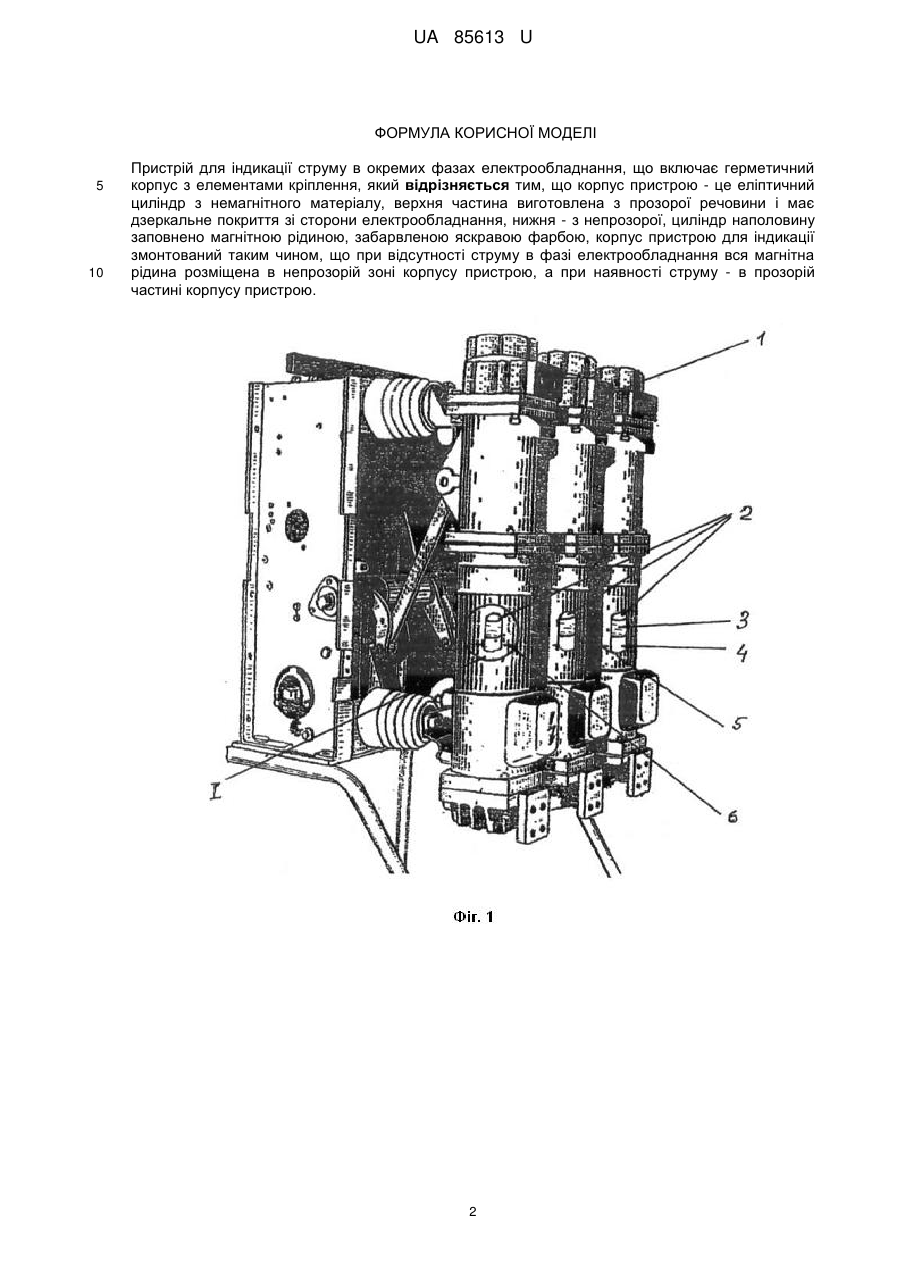

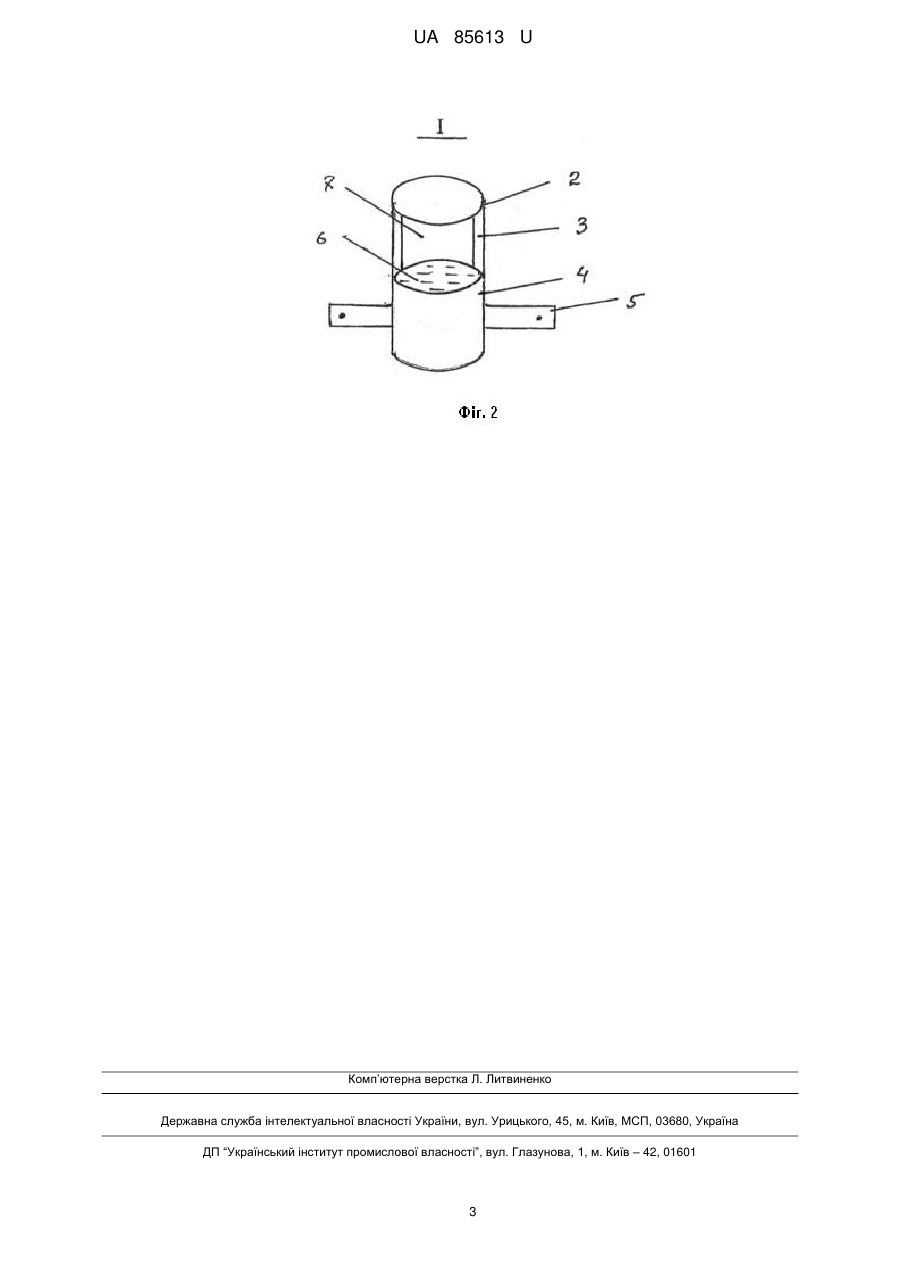

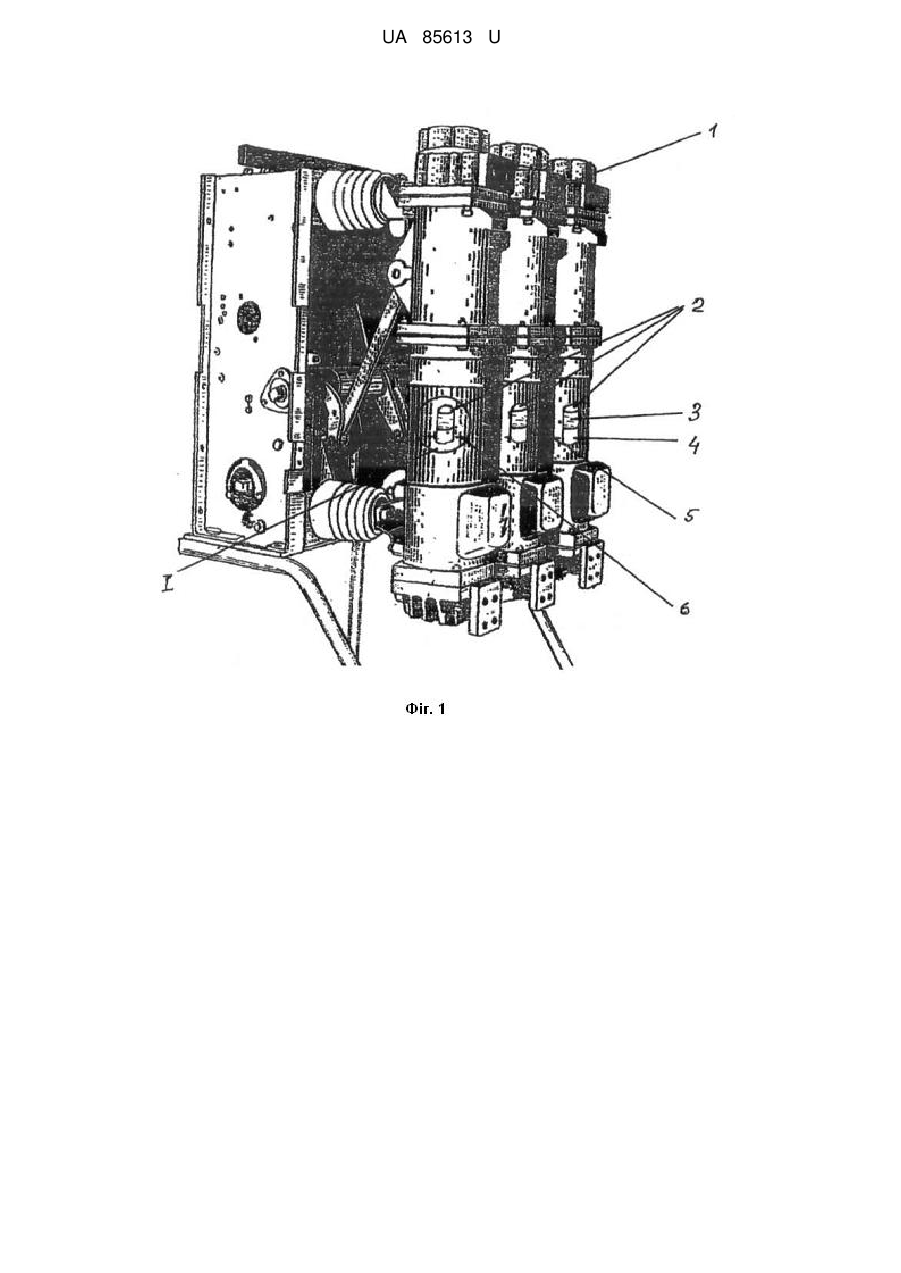

Реферат: UA 85613 U UA 85613 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, що використовують нанотехнологію, і може бути застосована в розподільчих пристроях підстанцій, в технологічних апаратах із вбудованими станціями керування. Відомий пристрій для індикації струму в окремих фазах електрообладнання системи електропостачання промислового підприємства [Электротехнический справочник: Т. 2, /Под общ. ред. И.Н. Орлова. - М.: Энергоатомиздат, 1986.-712 с.]. Недоліками зазначеного пристрою є обмежена галузь використання, внаслідок низьких техніко-економічних показників. За прототип вибрано пристрій для індикації струму в окремих фазах електрообладнання, що включає герметичний корпус з елементами кріплення [Электрическая часть электростанций /Под ред. С.В. Усова. - Л.: Энергия, 1977.-556 с.]. Недоліком прототипу є те, що пристрій індикації підключається безпосередньо в контрольоване коло, що суттєво знижує надійність його роботи, особливо у високовольтних мережах. В основу корисної моделі поставлено задачу створення пристрою для індикації струму в окремих фазах електрообладнання, який би дозволяв реєструвати струми в окремих фазах електроапаратів з високою надійністю та безпечністю для обслуговуючого персоналу. Поставлена задача вирішується тим, що в пристрої для індикації струму в окремих фазах електрообладнання, що включає герметичний корпус з елементами кріплення, відповідно до корисної моделі, корпус пристрою - це еліптичний циліндр, з немагнітного матеріалу, верхня частина виготовлена з прозорої речовини і має дзеркальне покриття зі сторони електрообладнання, нижня - з непрозорої, циліндр наполовину заповнено магнітною рідиною, забарвленою яскравою фарбою, корпус пристрою для індикації змонтований таким чином, що при відсутності струму в фазі електрообладнання вся магнітна рідина розміщена в непрозорій зоні корпусу пристрою, а при наявності струму - в його прозорій частині. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Магнітна рідина є прикладом використання нанотехнологій в електротехніці. Магнітна рідина - це колоїдний розчин феромагнітного матеріалу в рідині носія. Як феромагнітний матеріал широко застосовують супердисперсний магнетит з розміром частинок 7…15 нм, який змішаний з кремнійорганічним маслом. З метою підвищення стійкості рідини вводять додатково поверхнево-активну добавку, яка запобігає агрегації частинок магнетиту. Магнітна рідина хімічно і біологічно інертна, витримує високі температури, не змінює густину. В магнітному полі магнітна рідина намагнічується і може переміщуватися під впливом магнітного поля струму. Технічна суть запропонованого пристрою пояснюється кресленнями (Фіг. 1, Фіг. 2), на яких зображено пристрій для індикації струму в окремих фазах електрообладнання. Пристрій змонтовано на фазі 1 (Фіг. 1) вимикача і складається з еліптичного герметичного корпусу 2 (Фіг. 1, Фіг. 2), виготовленого з немагнітного матеріалу, верхня частина 3 (Фіг. 2) прозора, нижня частина 4 (Фіг. 2) виготовлена з непрозорого матеріалу, корпус 2 (Фіг. 1) змонтований на електроапараті 1 (Фіг. 1) за допомогою вузла кріплення 5 (Фіг. 1, Фіг. 2), в непрозорій частині 4 корпусу 2 (Фіг. 2) знаходиться магнітна рідина 6 (Фіг. 2), забарвленою яскравою фарбою, 7 (Фіг. 2) - дзеркальне покриття зі сторони електрообладнання. Працює пристрій для індикації струму в окремих фазах електрообладнання таким чином. При відсутності магнітного поля вся магнітна рідина 6 знаходиться в нижній частині 4 корпусу 2 (Фіг. 2), яка виготовлена з непрозорого матеріалу, і не реагує на магнітне поле струмів сусідніх апаратів чи інших фаз одного і того ж апарату. Струми в фазі апарата 1 (Фіг. 1) створюють потужне поле, і рідина 6, забарвлена яскравою фарбою, піднімається під дією цього магнітного поля в верхню прозору частину 3 (Фіг. 2) пристрою для індикації струму. Обслуговуючий персонал фіксує елементи, по яких проходять струми. Дзеркальне покриття 7 (Фіг. 2) зі сторони електрообладнання дозволяє фіксувати спрацювання пристрою, змонтованого на фазі 1 (Фіг. 1) вимикача навіть в сутінках чи при яскравому сонячному освітленні. Пристрій для індикації струму в окремих фазах електрообладнання системи електропостачання промислового підприємства дозволяє визначити, в якому елементі відбулось відключення струму, який запобіжник перегорів чи яка фаза вимикача вийшла з ладу, і визначити елемент електрообладнання, що підлягає ревізії. Витрати магнітної рідини на один пристрій для індикації струму не перевищують 8 мл. Запропонований пристрій реагує на магнітне поле струму і дозволяє експлуатаційному персоналу безпомилково визначати, яка фаза пристрою відключилася від електричної мережі. Це суттєво підвищить надійність роботи електрообладнання, практично до нуля зведе помилки персоналу при виконанні ремонтних робіт. 1 UA 85613 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для індикації струму в окремих фазах електрообладнання, що включає герметичний корпус з елементами кріплення, який відрізняється тим, що корпус пристрою - це еліптичний циліндр з немагнітного матеріалу, верхня частина виготовлена з прозорої речовини і має дзеркальне покриття зі сторони електрообладнання, нижня - з непрозорої, циліндр наполовину заповнено магнітною рідиною, забарвленою яскравою фарбою, корпус пристрою для індикації змонтований таким чином, що при відсутності струму в фазі електрообладнання вся магнітна рідина розміщена в непрозорій зоні корпусу пристрою, а при наявності струму - в прозорій частині корпусу пристрою. 2 UA 85613 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
