Оптоелектронний пристрій індикації

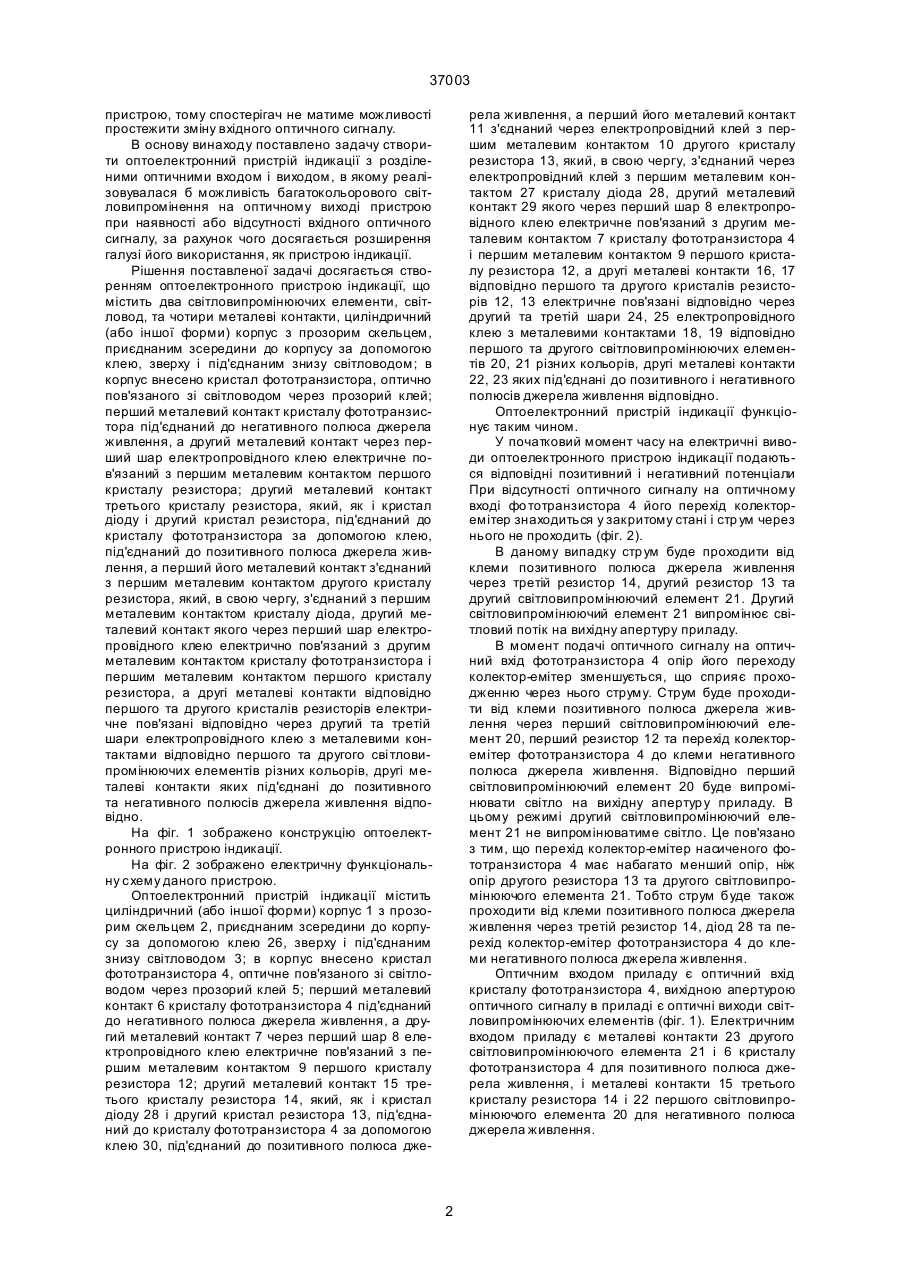

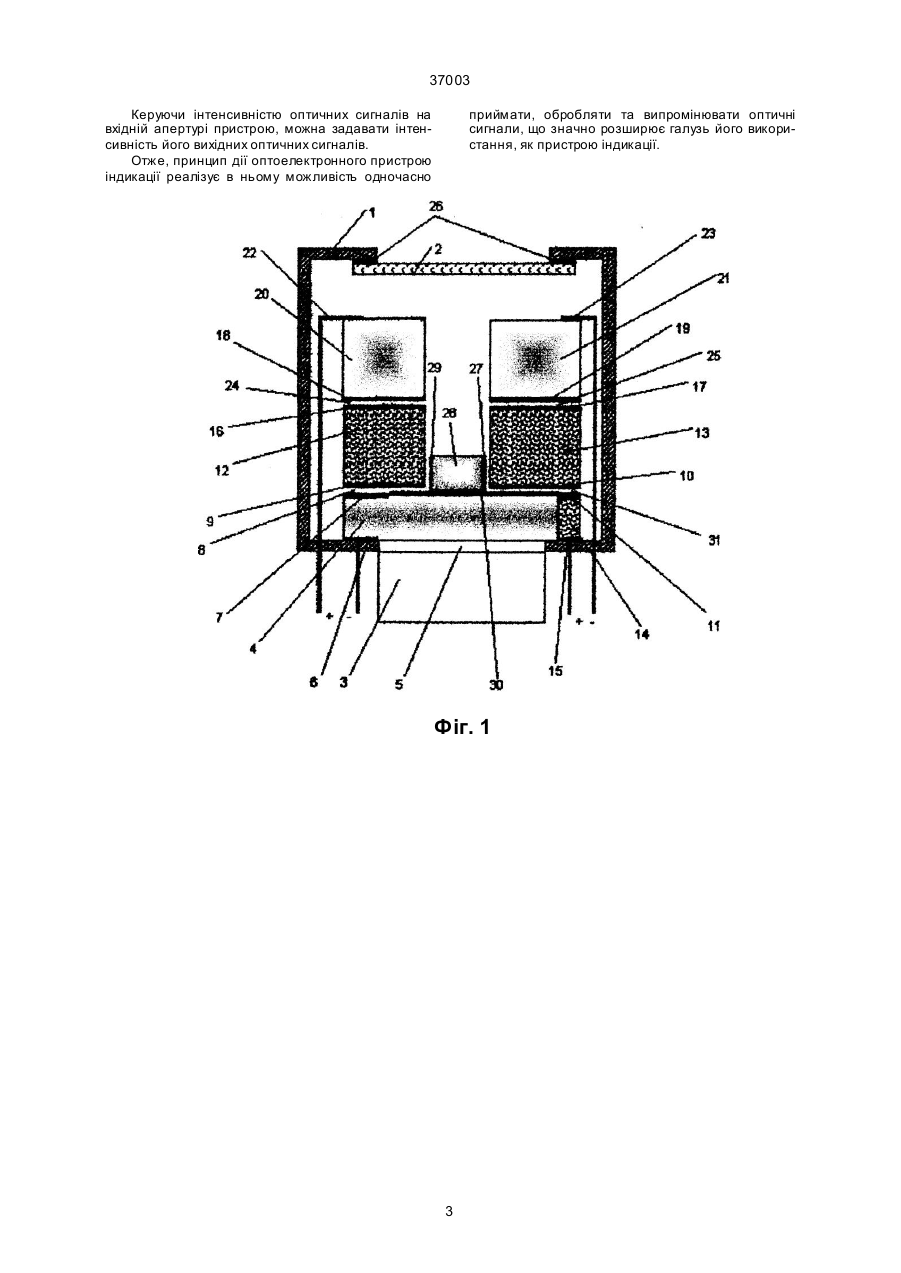

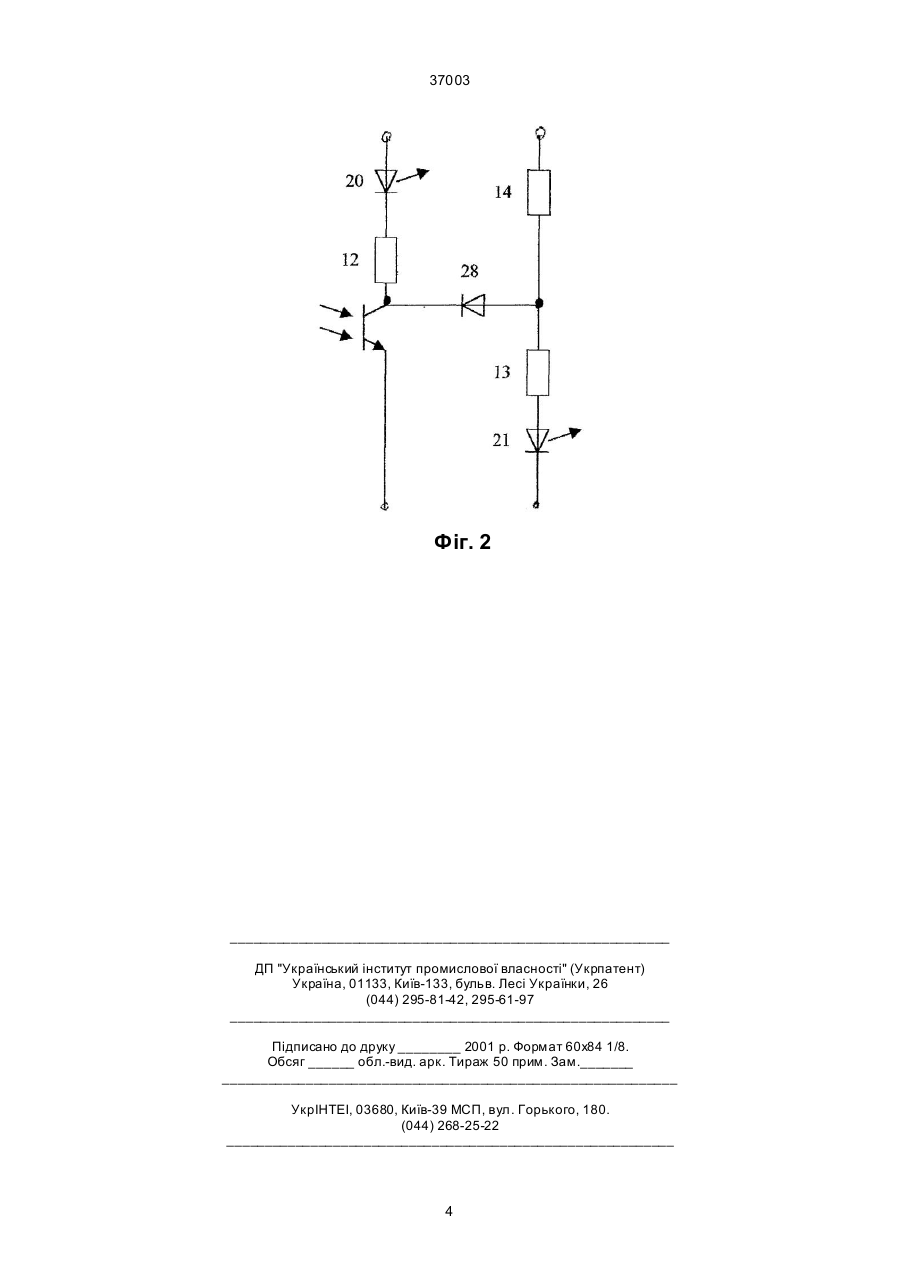

Оптоелектронний пристрій індикації, що містить світловипромінюючі елементи, світловод та чотири металевих контакти, який відрізняється тим, що пристрій містить циліндричний (або іншої форми) корпус з прозорим скельцем, приєднаним зсередини до корпусу за допомогою клею, зверху і приєднаним знизу світловодом, крім того, в корпус внесено кристал фототранзистора, оптично пов'язаного зі світловодом через прозорий клей, при цьому перший металевий контакт кристалу фототранзистора приєднаний до негативного полюса джерела живлення, а його другий металевий контакт через перший шар електропровідного клею електрично пов'язаний з першим металевим контактом першого кристалу резистора, до того ж 37003 пристрою, тому спостерігач не матиме можливості простежити зміну вхідного оптичного сигналу. В основу винаходу поставлено задачу створити оптоелектронний пристрій індикації з розділеними оптичними входом і виходом, в якому реалізовувалася б можливість багатокольорового світловипромінення на оптичному виході пристрою при наявності або відсутності вхідного оптичного сигналу, за рахунок чого досягається розширення галузі його використання, як пристрою індикації. Рішення поставленої задачі досягається створенням оптоелектронного пристрою індикації, що містить два світловипромінюючих елементи, світловод, та чотири металеві контакти, циліндричний (або іншої форми) корпус з прозорим скельцем, приєднаним зсередини до корпусу за допомогою клею, зверху і під'єднаним знизу світловодом; в корпус внесено кристал фототранзистора, оптично пов'язаного зі світловодом через прозорий клей; перший металевий контакт кристалу фототранзистора під'єднаний до негативного полюса джерела живлення, а другий металевий контакт через перший шар електропровідного клею електричне пов'язаний з першим металевим контактом першого кристалу резистора; другий металевий контакт третього кристалу резистора, який, як і кристал діоду і другий кристал резистора, під'єднаний до кристалу фототранзистора за допомогою клею, під'єднаний до позитивного полюса джерела живлення, а перший його металевий контакт з'єднаний з першим металевим контактом другого кристалу резистора, який, в свою чергу, з'єднаний з першим металевим контактом кристалу діода, другий металевий контакт якого через перший шар електропровідного клею електрично пов'язаний з другим металевим контактом кристалу фототранзистора і першим металевим контактом першого кристалу резистора, а другі металеві контакти відповідно першого та другого кристалів резисторів електричне пов'язані відповідно через другий та третій шари електропровідного клею з металевими контактами відповідно першого та другого сві тловипромінюючих елементів різних кольорів, другі металеві контакти яких під'єднані до позитивного та негативного полюсів джерела живлення відповідно. На фіг. 1 зображено конструкцію оптоелектронного пристрою індикації. На фіг. 2 зображено електричну функціональну схему даного пристрою. Оптоелектронний пристрій індикації містить циліндричний (або іншої форми) корпус 1 з прозорим скельцем 2, приєднаним зсередини до корпусу за допомогою клею 26, зверху і під'єднаним знизу світловодом 3; в корпус внесено кристал фототранзистора 4, оптичне пов'язаного зі світловодом через прозорий клей 5; перший металевий контакт 6 кристалу фототранзистора 4 під'єднаний до негативного полюса джерела живлення, а другий металевий контакт 7 через перший шар 8 електропровідного клею електричне пов'язаний з першим металевим контактом 9 першого кристалу резистора 12; другий металевий контакт 15 третього кристалу резистора 14, який, як і кристал діоду 28 і другий кристал резистора 13, під'єднаний до кристалу фототранзистора 4 за допомогою клею 30, під'єднаний до позитивного полюса дже рела живлення, а перший його металевий контакт 11 з'єднаний через електропровідний клей з першим металевим контактом 10 другого кристалу резистора 13, який, в свою чергу, з'єднаний через електропровідний клей з першим металевим контактом 27 кристалу діода 28, другий металевий контакт 29 якого через перший шар 8 електропровідного клею електричне пов'язаний з другим металевим контактом 7 кристалу фототранзистора 4 і першим металевим контактом 9 першого кристалу резистора 12, а другі металеві контакти 16, 17 відповідно першого та другого кристалів резисторів 12, 13 електричне пов'язані відповідно через другий та третій шари 24, 25 електропровідного клею з металевими контактами 18, 19 відповідно першого та другого світловипромінюючих елементів 20, 21 різних кольорів, другі металеві контакти 22, 23 яких під'єднані до позитивного і негативного полюсів джерела живлення відповідно. Оптоелектронний пристрій індикації функціонує таким чином. У початковий момент часу на електричні виводи оптоелектронного пристрою індикації подаються відповідні позитивний і негативний потенціали При відсутності оптичного сигналу на оптичному вході фо тотранзистора 4 його перехід колекторемітер знаходиться у закритому стані і стр ум через нього не проходить (фіг. 2). В даному випадку стр ум буде проходити від клеми позитивного полюса джерела живлення через третій резистор 14, другий резистор 13 та другий світловипромінюючий елемент 21. Другий світловипромінюючий елемент 21 випромінює світловий потік на вихідну апертуру приладу. В момент подачі оптичного сигналу на оптичний вхід фототранзистора 4 опір його переходу колектор-емітер зменшується, що сприяє проходженню через нього струму. Струм буде проходити від клеми позитивного полюса джерела живлення через перший світловипромінюючий елемент 20, перший резистор 12 та перехід колекторемітер фототранзистора 4 до клеми негативного полюса джерела живлення. Відповідно перший світловипромінюючий елемент 20 буде випромінювати світло на вихідну апертур у приладу. В цьому режимі другий світловипромінюючий елемент 21 не випромінюватиме світло. Це пов'язано з тим, що перехід колектор-емітер насиченого фототранзистора 4 має набагато менший опір, ніж опір другого резистора 13 та другого світловипромінюючого елемента 21. Тобто струм буде також проходити від клеми позитивного полюса джерела живлення через третій резистор 14, діод 28 та перехід колектор-емітер фототранзистора 4 до клеми негативного полюса джерела живлення. Оптичним входом приладу є оптичний вхід кристалу фототранзистора 4, вихідною апертурою оптичного сигналу в приладі є оптичні виходи світловипромінюючих елементів (фіг. 1). Електричним входом приладу є металеві контакти 23 другого світловипромінюючого елемента 21 і 6 кристалу фототранзистора 4 для позитивного полюса джерела живлення, і металеві контакти 15 третього кристалу резистора 14 і 22 першого світловипромінюючого елемента 20 для негативного полюса джерела живлення. 2 37003 Керуючи інтенсивністю оптичних сигналів на вхідній апертурі пристрою, можна задавати інтенсивність його вихідних оптичних сигналів. Отже, принцип дії оптоелектронного пристрою індикації реалізує в ньому можливість одночасно приймати, обробляти та випромінювати оптичні сигнали, що значно розширює галузь його використання, як пристрою індикації. Фіг. 1 3 37003 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
